Автор Сообщение
Не в сети
 Заголовок сообщения: Re: Инструмент радиолюбителя
СообщениеДобавлено: Вс апр 27, 2014 18:27:08
Говорящий с текстолитом
Аватар пользователя

Карма: 14
Рейтинг сообщений: 106
Зарегистрирован: Ср окт 12, 2011 20:37:13
Сообщений: 1690
Рейтинг сообщения: 0
Если стоит резистор с таким большим сопротивлением, не думаю, что параллельные цепи будут низкоомные.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Инструмент радиолюбителя
СообщениеДобавлено: Пн апр 28, 2014 23:40:47
Прорезались зубы

Зарегистрирован: Пн июл 22, 2013 18:02:51
Сообщений: 228
Рейтинг сообщения: 0
TIGR писал(а):
Цитата:
смд пинцет

...Мой спокойно не напрягаясь измеряет сопро от 0,1Ом до 60МОм.Вообще для SMD вещь незаменимая однозначно
:tea:

Подскажите пожалуйста, стоит ли покупать такой SMD тестер SMD RC Resistance Tester Capacitance Meter Auto Scan???

P.S.: Совет начинающим радиолюбителям: перед тем как мерить SMD пинцетом-тестером конденсаторы обязательно их разряжайте!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Инструмент радиолюбителя
СообщениеДобавлено: Вт апр 29, 2014 01:17:05
Друг Кота
Аватар пользователя

Карма: -10
Рейтинг сообщений: -348
Зарегистрирован: Сб фев 25, 2012 16:22:13
Сообщений: 3824
Откуда: Планета Чистый ESR
Рейтинг сообщения: 0
Стоит.И цена демократичная.Загляните еще сюда
http://vrtp.ru/index.php?showtopic=22275&st=0
:tea:

_________________
Керамика-100мкФ
Чистый ESR-0,0002Ом
Меандр
F-350кГц
Uт-100мВ
Пинцет MAX 253 Ceramic


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Инструмент радиолюбителя
СообщениеДобавлено: Вт апр 29, 2014 08:05:03
Друг Кота
Аватар пользователя

Карма: 233
Рейтинг сообщений: 11338
Зарегистрирован: Чт авг 30, 2012 20:24:40
Сообщений: 37346
Откуда: Нижний Новгород
Рейтинг сообщения: 0
Ну не знаю. В школе учили перед проверкой элемента, выпаивать из платы все ноги минус одну.


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: Инструмент радиолюбителя
СообщениеДобавлено: Вт апр 29, 2014 09:02:36
Электрический кот

Карма: 13
Рейтинг сообщений: 139
Зарегистрирован: Вс сен 25, 2011 19:09:33
Сообщений: 1040
Рейтинг сообщения: 0
Медали: 1
Мявтор 3-й степени (1)
нет смысла тащить из китая за 25 долларов если в России есть за 640р http://www.testers.ru/catalog/?SECTION_ ... ENT_ID=212
пользую такой, вполне удобная вещь
ожидать супер-мега точности не стоит, но для большинства задач хватает
еще бы туда измеритель индуктивности и напряжения


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Инструмент радиолюбителя
СообщениеДобавлено: Вт апр 29, 2014 23:55:09
Друг Кота
Аватар пользователя

Карма: -10
Рейтинг сообщений: -348
Зарегистрирован: Сб фев 25, 2012 16:22:13
Сообщений: 3824
Откуда: Планета Чистый ESR
Рейтинг сообщения: 0
Андрей Бедов писал(а):
Ну не знаю. В школе учили перед проверкой элемента, выпаивать из платы все ноги минус одну.

В те времена еще плат таких не видели как сейчас.И элементная база была другой.
Я вообще удивляюсь китайцам,которые не в состоянии создать пинцет SMD R,C,ESR по нормальной цене.Индуктивность можно не учитывать.Это значительно удорожает прибор.Вполне и транзитестер сойдет
:tea:

_________________
Керамика-100мкФ
Чистый ESR-0,0002Ом
Меандр
F-350кГц
Uт-100мВ
Пинцет MAX 253 Ceramic


Последний раз редактировалось TIGR Ср апр 30, 2014 01:40:58, всего редактировалось 1 раз.

Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Инструмент радиолюбителя
СообщениеДобавлено: Ср апр 30, 2014 01:35:07
Прорезались зубы

Зарегистрирован: Пн июл 22, 2013 18:02:51
Сообщений: 228
Рейтинг сообщения: 0
TIGR писал(а):
Стоит.И цена демократичная.Загляните еще сюда
http://vrtp.ru/index.php?showtopic=22275&st=0
:tea:

Спасибо за ссылку! А что можете сказать по поводу такого прибора Transistor Tester Capacitor ESR Inductance Resistor LCR Meter NPN PNP MOSFET
Есть ли что-то получше в соотношении цена/функциональность? Судя по описанию, измереет даже индуктивность и ESR и подходит для диагностики транзисторов! Или я ошибаюсь?
Может у кого-то есть такой прибор, подскажите, как он в работе?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Инструмент радиолюбителя
СообщениеДобавлено: Ср апр 30, 2014 01:52:39
Друг Кота
Аватар пользователя

Карма: -10
Рейтинг сообщений: -348
Зарегистрирован: Сб фев 25, 2012 16:22:13
Сообщений: 3824
Откуда: Планета Чистый ESR
Рейтинг сообщения: 0
Скажу через несколько дней.Добрый человек попросил в аренду.
В отношении цена/функциональность нет.Продублирую
http://img.radiokot.ru/files/58840/bk3jkhbd5.JPG
:tea:

_________________
Керамика-100мкФ
Чистый ESR-0,0002Ом
Меандр
F-350кГц
Uт-100мВ
Пинцет MAX 253 Ceramic


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Инструмент радиолюбителя
СообщениеДобавлено: Ср апр 30, 2014 01:57:09
Держит паяльник хвостом

Карма: 10
Рейтинг сообщений: 161
Зарегистрирован: Чт апр 03, 2014 23:16:55
Сообщений: 963
Откуда: Россия
Рейтинг сообщения: 0
Что значит дисплей на 3000 отсчетов, просветите?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Инструмент радиолюбителя
СообщениеДобавлено: Ср апр 30, 2014 03:11:31
Электрический кот

Карма: 13
Рейтинг сообщений: 139
Зарегистрирован: Вс сен 25, 2011 19:09:33
Сообщений: 1040
Рейтинг сообщения: 0
Медали: 1
Мявтор 3-й степени (1)
prosto_andriy писал(а):
А что можете сказать по поводу такого прибора Transistor Tester Capacitor ESR Inductance Resistor LCR Meter NPN PNP MOSFET

это известная любительская конструкция клонированная китайцами
про нее много написано, тут например viewtopic.php?f=2&t=84479
можно самому сделать

пользуюсь такой, очень удобно автоопределение и так называемые "альтернативные" измерения
например втыкаешь светодиод он показывает не только что это диод, где катод, где анод, но еще и прямое напряжение - это значение нужно, чтобы правильно рассчитать токоограничительный резистор
втыкаешь неизвестный транзистор, а он тебе показывает тип, где какая нога и параметры (например емкость затвора или HREF биполярника)

конечно не стоит от него ждать профессиональной точности измерений, но в любительской лаборатории безусловно полезная вещь
вот разве что к нему бы еще удобный корпус


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Инструмент радиолюбителя
СообщениеДобавлено: Ср апр 30, 2014 03:14:09
Электрический кот

Карма: 13
Рейтинг сообщений: 139
Зарегистрирован: Вс сен 25, 2011 19:09:33
Сообщений: 1040
Рейтинг сообщения: 0
Медали: 1
Мявтор 3-й степени (1)
Rtmip писал(а):
дисплей на 3000 отсчетов, просветите?

как я понял, это количество отображаемых (и измеряемых) значений, по сути точность оцифровки
вот например на диапазоне 30В 3000 отсчетов дадут диапазон измерения от 0.01В до 30В
на диапазоне 300в - от 0.1В до 300В и т.д.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Инструмент радиолюбителя
СообщениеДобавлено: Чт май 01, 2014 01:14:52
Держит паяльник хвостом

Карма: 10
Рейтинг сообщений: 161
Зарегистрирован: Чт апр 03, 2014 23:16:55
Сообщений: 963
Откуда: Россия
Рейтинг сообщения: 0
Спасибо.
Так и писали бы тогда в описании, что количество отсчетов 3000, а дисплей здесь не причем выходит :)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Инструмент радиолюбителя
СообщениеДобавлено: Чт май 01, 2014 04:31:12
Друг Кота
Аватар пользователя

Карма: 233
Рейтинг сообщений: 11338
Зарегистрирован: Чт авг 30, 2012 20:24:40
Сообщений: 37346
Откуда: Нижний Новгород
Рейтинг сообщения: 0
Это по аналогии с тем, что многие ещё до сих пор считают, что монитор и есть компьютер, а системный блок называют блоком питания.
Меня всегда бесила подобная безграмотность.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Инструмент радиолюбителя
СообщениеДобавлено: Чт май 01, 2014 13:26:28
Друг Кота
Аватар пользователя

Карма: -10
Рейтинг сообщений: -348
Зарегистрирован: Сб фев 25, 2012 16:22:13
Сообщений: 3824
Откуда: Планета Чистый ESR
Рейтинг сообщения: 0
Пинцет SMD измеряющий индуктивность-дорогое удовольствие.Альтернативой может быть простой прибор измеряющий индуктивность внутрисхемно плюс частота.LF метр
http://radiokot.ru/circuit/digital/measure/78/

_________________
Керамика-100мкФ
Чистый ESR-0,0002Ом
Меандр
F-350кГц
Uт-100мВ
Пинцет MAX 253 Ceramic


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Инструмент радиолюбителя
СообщениеДобавлено: Вс май 11, 2014 18:09:59
Прорезались зубы

Зарегистрирован: Пн июл 22, 2013 18:02:51
Сообщений: 228
Рейтинг сообщения: 0
axillent писал(а):
prosto_andriy писал(а):
А что можете сказать по поводу такого прибора Transistor Tester Capacitor ESR Inductance Resistor LCR Meter NPN PNP MOSFET

это известная любительская конструкция клонированная китайцами...

Решил делать самостоятельно - уже даже печатную плату изготовил, но увидел, что китайцы уже продают новую версию такого прибора с графическим дисплеем!


В общем, если посчитать стоимость всех деталей (включая дисплей и микроконтроллер - там вроде стоит ATMega328), то это будет почти то же, что купить готовый прибор!

Вопрос только в том, легко ли его приспособить на питание от литиевого аккумулятора вместо 9V батарейки?


Вложения:
tester.jpg [36.37 KiB]
Скачиваний: 1386
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Инструмент радиолюбителя
СообщениеДобавлено: Вс май 11, 2014 19:03:33
Электрический кот

Карма: 13
Рейтинг сообщений: 139
Зарегистрирован: Вс сен 25, 2011 19:09:33
Сообщений: 1040
Рейтинг сообщения: 0
Медали: 1
Мявтор 3-й степени (1)
Есть микросхемы степапов с низким холостым потреблением
Несколько деталей и получите 9в


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Инструмент радиолюбителя
СообщениеДобавлено: Вс май 11, 2014 19:39:44
Друг Кота
Аватар пользователя

Карма: 233
Рейтинг сообщений: 11338
Зарегистрирован: Чт авг 30, 2012 20:24:40
Сообщений: 37346
Откуда: Нижний Новгород
Рейтинг сообщения: 0
Классненький тестер. А h21э тоже вычисляет?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Инструмент радиолюбителя
СообщениеДобавлено: Вс май 11, 2014 23:17:36
Прорезались зубы

Зарегистрирован: Пн июл 22, 2013 18:02:51
Сообщений: 228
Рейтинг сообщения: 0

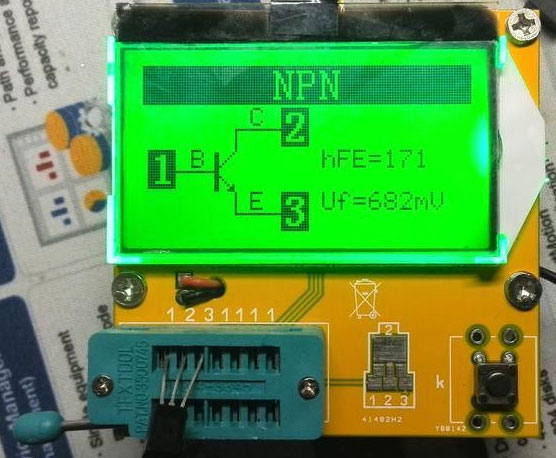

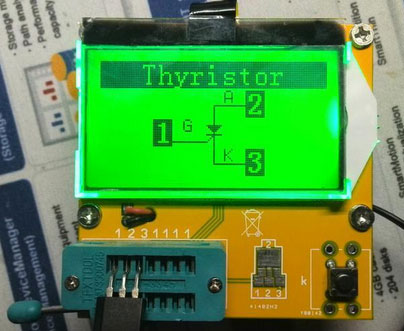

Подробнее можете посмотреть здесь!

P.S.: Интересно, как он может автоматически определять тип и цоколевку транзисторов, в том числе MOSFETов???
Управляющая программа делает это методом "научного тыка", подавая сигнал на разные пары выводов и сравнивает сопротивления между ними???


Вложения:
tester_1.jpg [62.12 KiB]
Скачиваний: 1722


Последний раз редактировалось AlekseyEnergo Сб июн 07, 2014 18:31:54, всего редактировалось 1 раз.
Нарушение пункта 2.7 правил форума. Подредактировал. Предупрежден!
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Инструмент радиолюбителя
СообщениеДобавлено: Пн май 12, 2014 10:15:13
Друг Кота
Аватар пользователя

Карма: 67
Рейтинг сообщений: 1066
Зарегистрирован: Чт сен 18, 2008 12:27:21
Сообщений: 19945
Откуда: Столица Мира Санкт-Петербург
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
prosto_andriy писал(а):
Управляющая программа делает это методом "научного тыка", подавая сигнал на разные пары выводов и сравнивает сопротивления между ними???

А как ещё? :)

_________________
[ Всё дело не столько в вашей глупости, сколько в моей гениальности ] [ Правильно заданный вопрос содержит в себе половину ответа ]
Измерить нннада?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Инструмент радиолюбителя
СообщениеДобавлено: Пн май 12, 2014 10:55:29
Друг Кота
Аватар пользователя

Карма: 233
Рейтинг сообщений: 11338
Зарегистрирован: Чт авг 30, 2012 20:24:40
Сообщений: 37346
Откуда: Нижний Новгород
Рейтинг сообщения: 0
Мда. Главное, чтобы в её программный алгоритм определения не закралась ошибка. Китайцы ведь...


Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 1983 ]     ... , , , 7, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 31


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
