Автор Сообщение
Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн май 03, 2010 16:03:45
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 3
Рейтинг сообщений: 3
Зарегистрирован: Пт июл 17, 2009 07:34:07
Сообщений: 2309
Откуда: Свердловская обл.
Рейтинг сообщения: 0
подскажите пожалуйста какие диоды стоят в диодном мосте автомобилей семейсва ВАЗ?
негуглиться что то....

_________________
не зная броду не лезь к вольтмоду


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн май 03, 2010 16:10:19
Друг Кота
Аватар пользователя

Карма: 8
Рейтинг сообщений: 53
Зарегистрирован: Вс фев 08, 2009 16:13:38
Сообщений: 5728
Откуда: п.Красногорский
Рейтинг сообщения: 0
uwrtey писал(а):
подскажите пожалуйста какие диоды стоят в диодном мосте автомобилей семейсва ВАЗ?
негуглиться что то....

Или или, http://www.laborant.ru/eltech/05/1/0/03-00.htm

_________________
Творчество оно для того и нужно чтобы творить!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн май 03, 2010 17:41:48
Первый раз сказал Мяу!
Аватар пользователя

Зарегистрирован: Чт мар 25, 2010 14:46:12
Сообщений: 37
Откуда: Самара
Рейтинг сообщения: 0
спс


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн май 03, 2010 18:52:31
Друг Кота
Аватар пользователя

Карма: 13
Рейтинг сообщений: 79
Зарегистрирован: Пн авг 10, 2009 01:18:55
Сообщений: 4103
Откуда: Электросталь
Рейтинг сообщения: 0
SergVi писал(а):
Mix@il писал(а):
скажите, что это

Статическая память от "древнего" компьютера: 65536 8-разрядных слов, т.е. 512 КБит.

у меня подобных десятка полтора есть думал можт к какому контроллеру их подвяжу


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн май 03, 2010 19:55:45
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 22
Рейтинг сообщений: 77
Зарегистрирован: Ср апр 01, 2009 12:32:13
Сообщений: 2024
Откуда: СПб
Рейтинг сообщения: 0
Эх, эти бы ИМС, да лет 20 назад... Тогда это было "багацтво", а сейчас... даже не знаю...


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн май 03, 2010 20:22:40
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 3
Рейтинг сообщений: 3
Зарегистрирован: Пт июл 17, 2009 07:34:07
Сообщений: 2309
Откуда: Свердловская обл.
Рейтинг сообщения: 0
nik-as писал(а):

спасибо nik-as

_________________
не зная броду не лезь к вольтмоду


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Вт май 04, 2010 10:29:16
Друг Кота
Аватар пользователя

Карма: 31
Рейтинг сообщений: 129
Зарегистрирован: Вт мар 02, 2010 17:05:19
Сообщений: 4446
Откуда: Белоруссия, Минск
Рейтинг сообщения: 0
Цитата:
Стабилитрон проще проверить * электрически, чем искать в интернетах цвета полосок.
Особенно когда понимаешь, зачем он, собственно, тебе нужен.

Возвратимся к обсуждению от 27 марта по стабилитронам в стеклянном исполнении серии
КС 133А - КС168А и серии КС133…Г.
Из партии стабилитронов в 100 шт. одного номинала наудачу взяты по 10 экземпляров каждого типа. На установке произведены замеры напряжения стабилизации при стабильном токе в 5 мА.
Результаты измерений приведены в таблице в порядке возрастания. Для стабилитрона с голубым кольцом просчитан доверительный интервал для среднего при доверительной вероятности 0,99 по Стьюденту. U стаб = 3,2 +\- 0,15 В.
Выводы можете сделать сами.

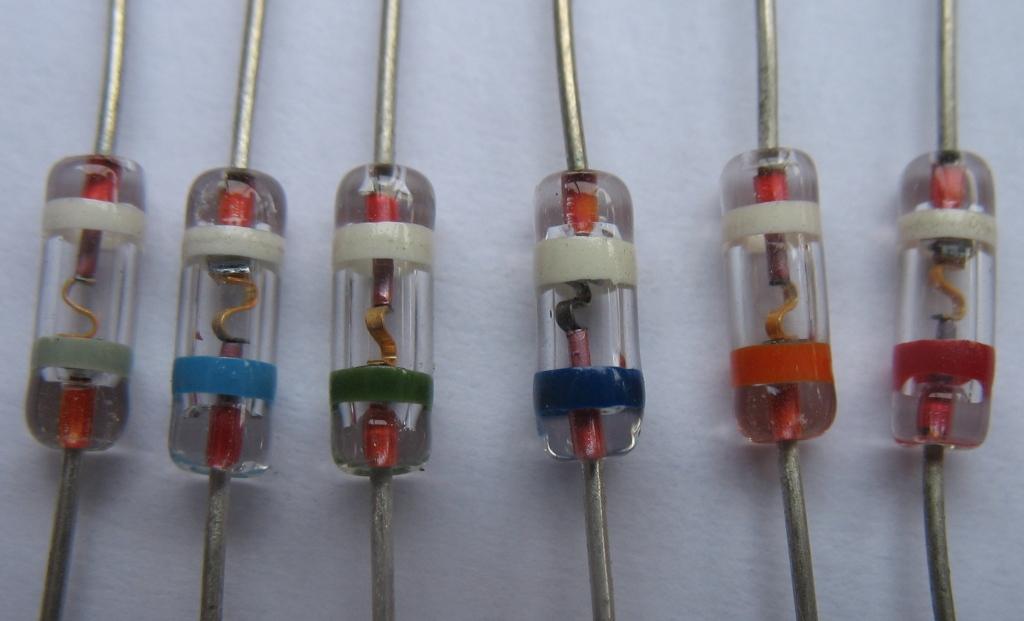

Цвет кольца стабилитрона КС 133А - КС 168А
Напряжение стабилизации в Вольтах при токе 5 мА.
№ Голубой Зеленый Синий Серый Оранжевый Красный
1 3,08 3,29 4,08 4,38 4,93 6,55
2 3,09 3,34 4,10 4,54 4,95 6,60
3 3,09 3,38 4,12 4,62 5,04 6,64
4 3,18 3,40 4,19 4,63 4,14 6,72
5 3,19 3,42 4,23 4,72 5,60 6,86
6 3,20 3,43 4,28 4,78 5,82 6,88
7 3,22 3,52 4,33 4,78 5,83 6,90
8 3,22 3,80 4,40 4,80 5,92 6,92
9 3,33 3,93 4,46 4,84 5,98 7,09
10 3,37 4,04 4,57 4,86 6,01 7,30
Ср. 3,20 3,56 4,28 4,70 5,52 6,85


Вложения:
КС Г стабилитроны.jpg [52.23 KiB]
Скачиваний: 536
КС стабилитроны.jpg [60.73 KiB]
Скачиваний: 561

_________________
Всё можно наладить,если вертеть в руках достаточно долго!
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Вт май 04, 2010 19:17:43
Первый раз сказал Мяу!
Аватар пользователя

Зарегистрирован: Чт мар 25, 2010 14:46:12
Сообщений: 37
Откуда: Самара
Рейтинг сообщения: 0
Как здесь ноги нумеруются?

74hc04n


Вложения:
Копия IMG_8255.jpg [22.54 KiB]
Скачиваний: 489
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Вт май 04, 2010 19:25:13
Потрогал лапой паяльник
Аватар пользователя

Карма: 6
Рейтинг сообщений: 10
Зарегистрирован: Сб мар 27, 2010 18:47:55
Сообщений: 345
Откуда: с планеты Чумароза (Воронеж,Зажопинск)
Рейтинг сообщения: 0
слева от ключа 1 в этом же ряду 2,3,4,5,6,7, в следующем ряду, около ноги №7 -8 потом 9,10,11,12,13,14 нога№14 справа от первой.

_________________
прошу не флудить.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Вт май 04, 2010 19:36:11
Первый раз сказал Мяу!
Аватар пользователя

Зарегистрирован: Чт мар 25, 2010 14:46:12
Сообщений: 37
Откуда: Самара
Рейтинг сообщения: 0
а она от 9в нормально работать будет?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Вт май 04, 2010 20:54:20
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 4
Рейтинг сообщений: 19
Зарегистрирован: Вс фев 14, 2010 17:55:54
Сообщений: 1925
Откуда: Ukraine,Ternopol
Рейтинг сообщения: 0
Mix@il писал(а):
а она от 9в нормально работать будет?

74я серия работает от 5в.А в зависимости от маркировки (НС,НСТ) от 2В до 6В.
Значит 9В будет много.

http://kazus.ru/datasheets/13820/pdf-74HC04N.html
И учись пользоватся гуглом.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Вт май 04, 2010 21:03:27
Друг Кота
Аватар пользователя

Карма: 13
Рейтинг сообщений: 79
Зарегистрирован: Пн авг 10, 2009 01:18:55
Сообщений: 4103
Откуда: Электросталь
Рейтинг сообщения: 0
КРЕНКУ туды нада


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср май 05, 2010 18:26:32
Встал на лапы
Аватар пользователя

Карма: 1
Рейтинг сообщений: -4
Зарегистрирован: Сб янв 17, 2009 01:12:10
Сообщений: 129
Откуда: Минск
Рейтинг сообщения: 0

Помогите пожалуйста расшифровать код микросхемы ELMOS чтобы
найти на неё datasheet.
Очень часто встречаются различные ELMOS-ы, но нигде не могу
найти на них datasheet по их заводскому коду.
Заранее спасибо...

_________________
"Разум, единожды раздвинувший свои границы, никогда не вернется в границы прежние"
Альбе́рт Эйнште́йн

“Так что же такое электричество? Уже на протяжении всей жизни я задаю себе этот вопрос.”
Никола Тесла


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср май 05, 2010 18:30:27
Друг Кота
Аватар пользователя

Карма: 13
Рейтинг сообщений: 79
Зарегистрирован: Пн авг 10, 2009 01:18:55
Сообщений: 4103
Откуда: Электросталь
Рейтинг сообщения: 0
А где она стоит то??


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср май 05, 2010 18:51:05
Встал на лапы
Аватар пользователя

Карма: 1
Рейтинг сообщений: -4
Зарегистрирован: Сб янв 17, 2009 01:12:10
Сообщений: 129
Откуда: Минск
Рейтинг сообщения: 0
Evgeny1 писал(а):
А где она стоит то??


В блоке автономного отопления WEBASTO. На неё приходит одно проводная шина K-BUS, а с другой стороны приходит сигнад TxD и выходит RxD далее уже на микроконтроллер...

_________________
"Разум, единожды раздвинувший свои границы, никогда не вернется в границы прежние"
Альбе́рт Эйнште́йн

“Так что же такое электричество? Уже на протяжении всей жизни я задаю себе этот вопрос.”
Никола Тесла


Вернуться наверх

Не в сети
 Заголовок сообщения: Re:
СообщениеДобавлено: Ср май 05, 2010 20:08:36
Встал на лапы
Аватар пользователя

Карма: 1
Рейтинг сообщений: -4
Зарегистрирован: Сб янв 17, 2009 01:12:10
Сообщений: 129
Откуда: Минск
Рейтинг сообщения: 0
_noise писал(а):
Найти сайт производителя не предлагать?


Что то я на нём не нашёл расшифровок заводских кодов :o

_________________
"Разум, единожды раздвинувший свои границы, никогда не вернется в границы прежние"
Альбе́рт Эйнште́йн

“Так что же такое электричество? Уже на протяжении всей жизни я задаю себе этот вопрос.”
Никола Тесла


Вернуться наверх

Не в сети
 Заголовок сообщения: Re:
СообщениеДобавлено: Ср май 05, 2010 20:51:15
Встал на лапы
Аватар пользователя

Карма: 1
Рейтинг сообщений: -4
Зарегистрирован: Сб янв 17, 2009 01:12:10
Сообщений: 129
Откуда: Минск
Рейтинг сообщения: 0
_noise писал(а):
Тогда где ещё имеет смысл искать их?

Описания какие-никакие лежат в количестве по разделам, объект имеем уже в комплекте с обвязкой, функциональное предназначение в общих чертах...


Вот к примеру на микроконтроллеры Motorolla очень легко по маске найти его истинное название.
Хотелось где нибудь бы раздобыть информацию по расшифровке ELMOS, так как очень часто встречаются в моей практике.

_________________
"Разум, единожды раздвинувший свои границы, никогда не вернется в границы прежние"
Альбе́рт Эйнште́йн

“Так что же такое электричество? Уже на протяжении всей жизни я задаю себе этот вопрос.”
Никола Тесла


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср май 05, 2010 21:28:23
Нашел транзистор. Понюхал.

Карма: 12
Рейтинг сообщений: 32
Зарегистрирован: Пн авг 31, 2009 20:36:43
Сообщений: 162
Рейтинг сообщения: 0
Подскажите, что за диод. Выглядит вот так
только метка синяя. Есть предположение, что это кд221а, но у него вроде другой корпус.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср май 05, 2010 21:34:10
Первый раз сказал Мяу!
Аватар пользователя

Зарегистрирован: Чт мар 25, 2010 14:46:12
Сообщений: 37
Откуда: Самара
Рейтинг сообщения: 0
Если метка на аноде, то это стабилитрон КС156Г


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср май 05, 2010 23:22:05
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 4
Рейтинг сообщений: 19
Зарегистрирован: Вс фев 14, 2010 17:55:54
Сообщений: 1925
Откуда: Ukraine,Ternopol
Рейтинг сообщения: 0
Integrator писал(а):
Подскажите, что за диод. Выглядит вот так

только метка синяя. Есть предположение, что это кд221а, но у него вроде другой корпус.


Скорее всего из серии КД208-КД209.Они были в таких корпусах.
Также они были в таких корпусах,как КД221.Только у КД221 синяя точка посредине корпуса,и другая цветная возле анода.

Mix@il писал(а):
Если метка на аноде, то это стабилитрон КС156Г

Совсем не похож. :)


Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 21502 ]     ... , , , 76, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: Андреев Василий и гости: 20


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
