на первой схеме стоят диоды... на последней схеме стоят стабилитроны ! ну просто я думал (а зря) что все собравшиеся умеют читать схемы... поэтому не стал уточнять))
diplodok писал(а):
давайте по порядку.

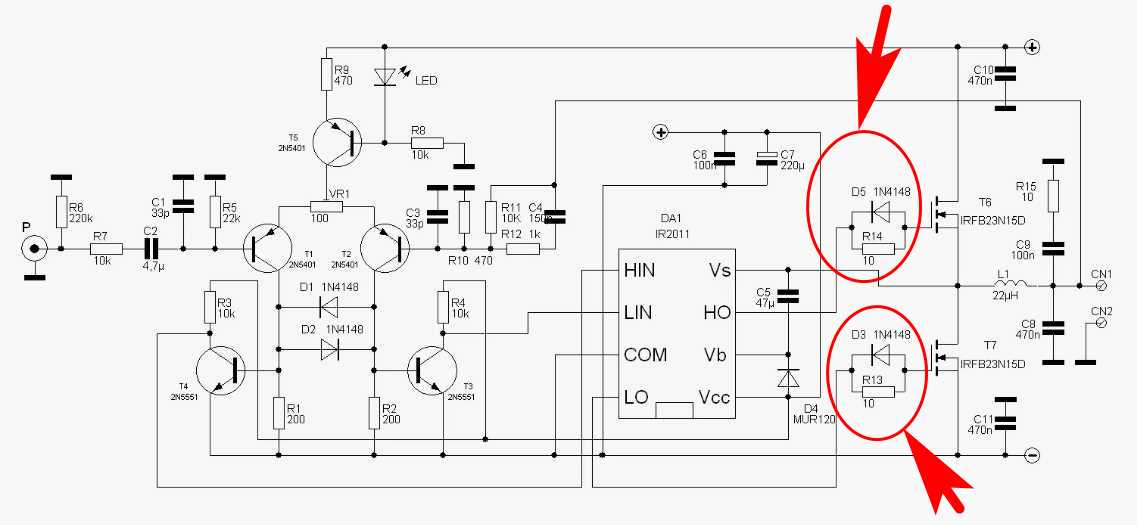

давайте... на первой схеме параллельно с резистором стоят диоды Шотки... скорость переключения – не более 4 нс. автор схемы нам как бы намекает что постоянная времени резистора и ёмкости затвора как бы немного многовато (учитывая что изолированный затвор имеет ёмкость до нескольких тысяч пикофарад) и как бы автор хотел бы эту постоянную времени как бы немножко изменить... так сказать)) на последней схеме параллельно затвору стоят защитные стабилитроны... автор схемы нам как бы намекает что изолированный затвор надо бы как то защитить (учитывая что изолированный затвор имеет сопротивление МОмы...) и как бы автор хотел бы немножко затвор защитить... так сказать))
diplodok писал(а):
Про чём здесь MOS если тема про усилитель на биполярнике?
вот и я хотел бы знать при чём тут MOS ? и чё к нему все докопались)) тема называется "Простейший усилитель ЗЧ на одном транзисторе" в названии нет ни слова про какой то транзистор)) MOS... не MOS... какая разница... значит... мы можем обсуждать любые транзисторы... какие нам придут в голову))
З.Ы. с каждым новым вопросом уровень всё ниже и ниже... так мы скатимся до уровня плинтуса))
Ну, расскажите "в попад" всё-таки о работе диодов и стабилитронов (или супрессоров) в цепях затвора MOSFET, о понятии "мягкого" переключения, способе защиты от пробоя через сброс энергии в тепло и т. д. и т. п. Ключи на MOSFET - достаточно сложная тема, притом, даже в определенном применении. Тут одним смайликом с чашечкой не обойтись. Ну, разве что только спрятаться за него.
P. S. Можно это оформить в виде статьи, ведь материал обширный. Полагаю, все согласятся подождать её, ведь если это будет рассказано достаточно понятным языком (и без смайликов) - она будет полезна. А, главное забыл - и без ошибок. А то выше их просто ужасное количество. Я имею ввиду не грамматику с орфографией.
Так когда хоть кто-то уже наконец здесь соберет "простой усилитель ЗЧ на ОДНОМ(!!!) транзисторе" ? Месяц прошел, 12 страниц уже хлама исписанного, а толку нет, когда это все можно собрать за 15 минут с учетом нагрева паяльника и заварки кофе
Вовка, ты собрал? Или опять кто-то держит? Держи диоды, а то они гадкие такие? опять позакатываются... Очередная хлам-тема ...

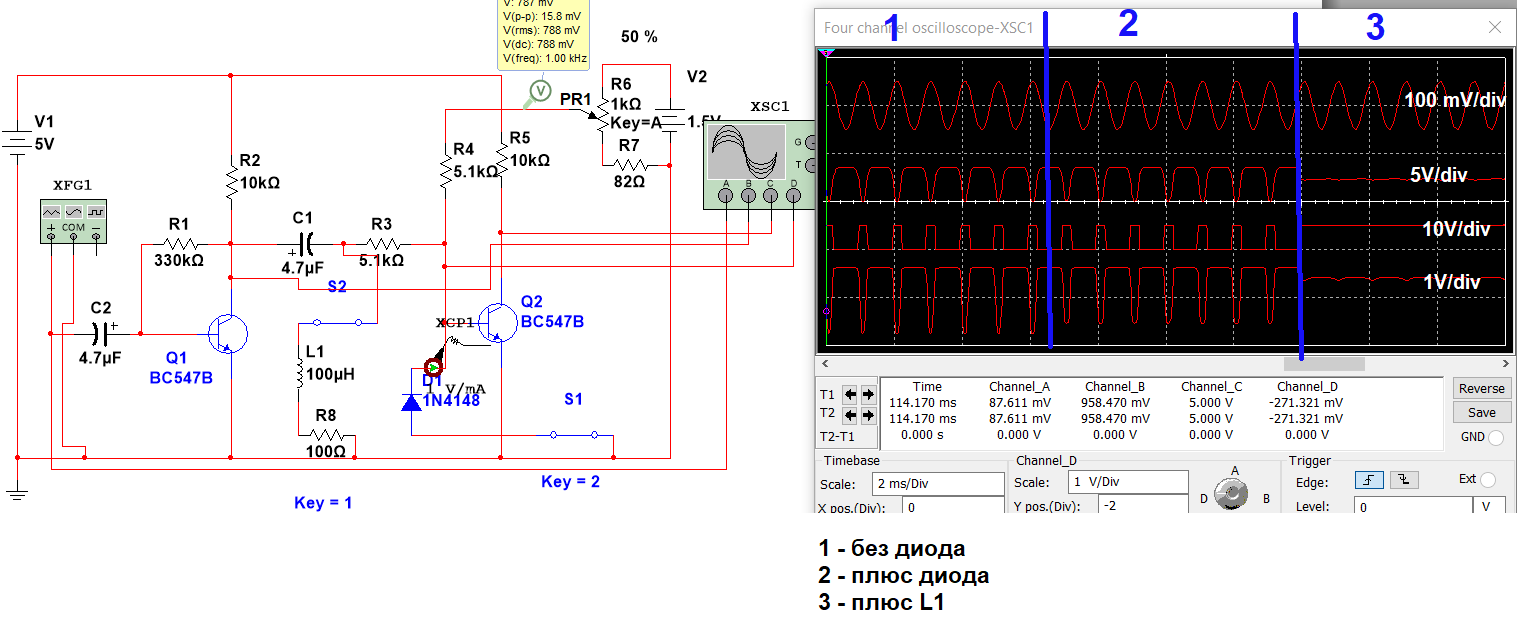

у вас почти что получилось)) а теперь: -уберите L1... откуда вы её взяли... в нашей схеме её нет... -уберите R4... этот резистор опционально... на схеме отмечен другим цветом)) надо было со звёздочкой (*)... а то не все поняли)) и получим на выходе (у вас осциллограф вывод С) красивые ровные импульсы... практически меандр...
