Добрый день, уважаемые Коты! Помогите, пожалуйста, советом. Делаю для работы блок сигнализации. В 19" корпус будут заводиться входные информационные линии. В блоке стоят платы, на каждой плате - 16 входов. Плат (пока) получается порядка 10. Плата уже разработана - там http://www.platan.ru/cgi-bin/qwery.pl/id=65175&group=31308 такая вилка стоит (ответная часть - розетка будет на кросс-плате).
В связи с этим вопрос - как мне на кросс-плату (еще ее не разрабатывал) входные сигналы заводить? Дело в том, что ограничен размерами... Довольно близко розетки на кросс-плате будут стоять....
Спасибо!

Как вариант — отказаться от кросс-платы, прямые DIN-разъёмы крепить непосредственно к стойке, входные сигналы заводить прямо на разъём (есть с динными выводами).

Сасибо! Уже думал что так... просто не кошерно получается. много проводов будет....

Посоветуйте дешёвый до 200 р. бестрансформаторный импульсный блок питания с возможностью работать без нагрузки с выходными параметрами +5В, до 80 мА.

Зарядное устройство от телефона "NOKIA" .

Ага не тут то было, у телефонов нокиа 6 вольт 800ма питание, разве что из новых каких то моделей телефонов китайскую зарядку для типа разъема зарядки USB мини.

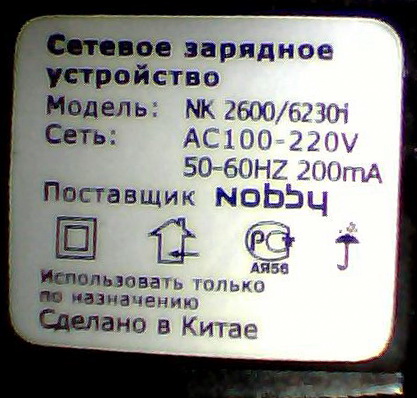

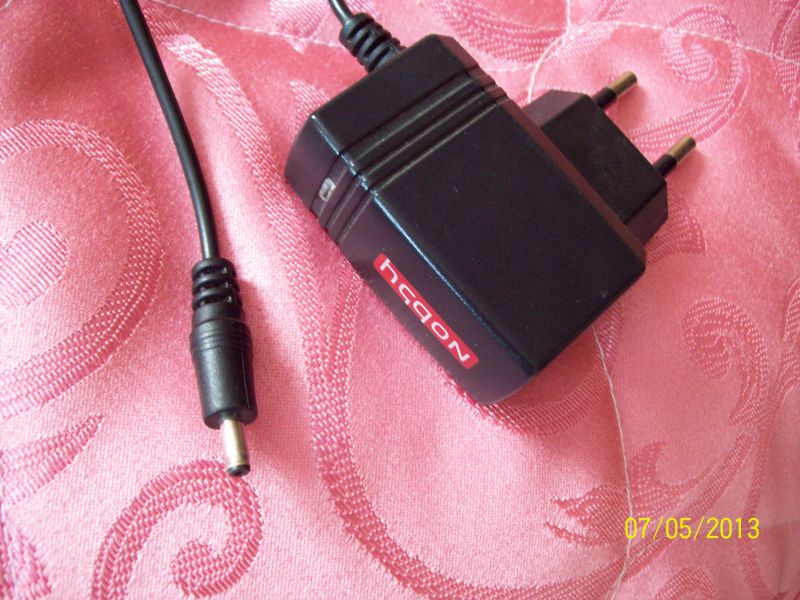

На холостом ходе 5,6 вольта ток потребляемый от сети 200 миллиампер каков ток выдаёт по вторичному напряжению не маркировано.

можна ли использовать цапонлак для защиты дорожек от КЗ ?

В принципе от довольно устойчивый -- по идее можно.

[quote="gfgeuf"]На холостом ходе 5,6 вольта ток потребляемый от сети 200 миллиампер каков ток выдаёт по вторичному напряжению не маркировано.
Попробуйте сами посчитать , какя мощность потребляется от сети , при токе 200 мА.
Так что 200мА- скорее всего, номинальный ток нагрузки. Вообще-то в таких габаритах выходной ток может быть около 1 А ( так пишут продавцы)

Вечер добрый!
Подскажите пожалуйста, можно ли параллельно дорожке с сетевым переменным напряжением на расстоянии 1мм пустить сигнальную дорожку от датчика Холла? Просто трассировка очень проблемная, и получается сделать только с таким расположением дорожек. Будет ли переменка с такой частотой кидать помехи на соседнюю дорожку или же влияние таких помех пренебрежительно мало?

СЭР ,это не для меня, я его использую по прямому назначению и максимальный отдаваемый ток в нагрузку меня слабо интересовал, а человек вопрошал о подобных для своих нужд , непонятно мне только ограничение по току в 80 миллиампер или это нижний предел
Правда и вопросы к маркировке тоже имеются при токе 0,2 А и напряжении 220 вольт это мощность где-то в районе 40 ватт , при КПД импульсных блоков питания в среднем 90% это выйдет 36 ватт по вторичному напряжению 5 вольт ток должен составить 7 А ... делаю вывод, что китайса всё же ошиблась при маркировке - 200 миллиампер это как раз максимальный ток во вторичной цепи , для блока таких габаритов и назначения обычный ток

Всё зависит от чувствительности входа к которому будет подключён датчик Холла , да и от самого датчика тоже, есть датчики с амплитудой выходного сигнала почти равной напряжению питания в таком случае наводки переменного напряжения просто не будут восприниматься входом , при параллельной прокладке наводки будут минимальны главное чтобы не пересекались...

ОК... спасибо огромное))

спаял на макетной плате "Простой пробник-индикатор автоэлектрика" - не заработало. старался. вроде бы и не криворукий. Должно работать, но не работает.
Для простоты понимания выпаял светодиод, резистор и держатель батарейки. Спаял вместе - не работает. Всё новое. Только с магазина.

Почему не работает? И полярность правильная и номинал 200 Ом как в схеме. Логически работать ведь должно.

Телепаты в отпуске.

Всё таки перепутал полярность

Не знаю как насчет параллельной прокладки, но точно будет давать помеху. Как то раз решил переделать в колонках выключатель с низкого напряжения на первичку от катушки трансформатора для полного выключения трансформатора при выключении усилителя. Так вот пока не отвел на расстояние сантиметров трех провода- так и фонило.

И как раз таки взаимное влияние будет больше при параллельной прокладке, это закон физики. все электромашины на этом устроены.

Доброй ночи=) вот вопрос можно ли так делать я набрал 4кВ этими диодами FR107???... делаю шокер.





Сюда перенес.
А в той теме, что Вы написали, советов не спрашивают. Там только делятся полезными советами.

aen

Ну.. Советские ВВ диоды типа КЦ как-то так и были устроены. Так что нормально.
