Доброго времени суток уважаемые Коты.
Я собрал мостовой усилитель на TDA 2005, 2 канала по 20 ватт, проблема в следующем, при подключении защиты динамиков происходит ее срабатывание, на выходах усилителя присутствует постоянное напряжение 6,4 вольт то есть защита реагирует на данное напряжение. При отключенном блоке защиты усилитель работает отлично. Помогите решить проблему подключения защиты колонок к мостовом усилителю

дак тебе надо не напряжение, а разность потенциалов детектировать.

Добавлено after 2 minutes 51 second:
Re: Как реализо защиту колонок в мостовом усилителе на TDA 2005
выкладывай схему защиты.

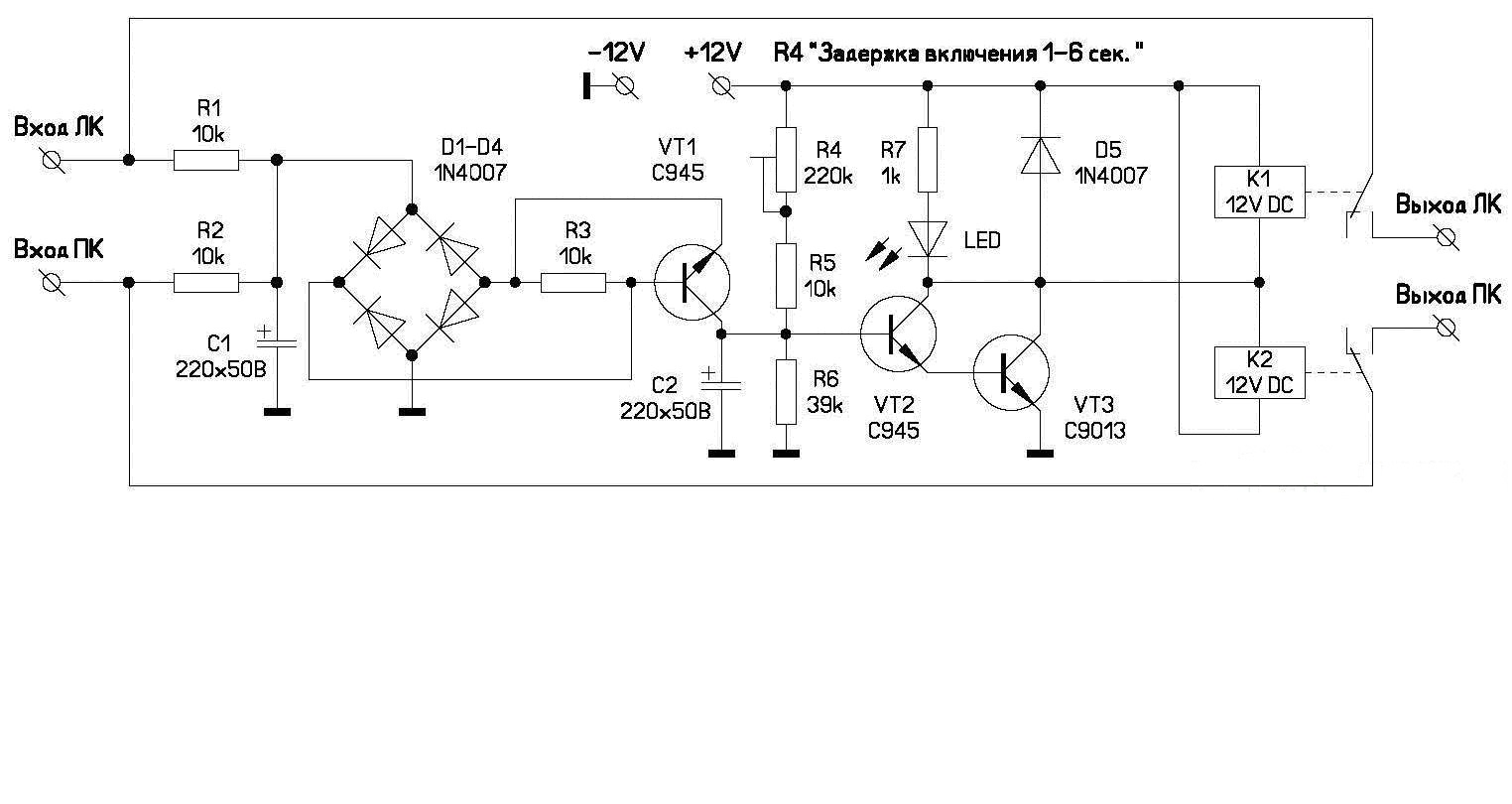

чего то не пойму как вставить рисунок. схема взята отсюдова http://radio-kits.ucoz.ru/index/zashhis ... iki_as/0-8

Добавлено after 27 minutes 8 seconds:
Re: Как реализо защиту колонок в мостовом усилителе на TDA 2005

Только эта ваша схема предназначена для защиты усилителя с двухполярным питанием, а у вас схема с ОДНОПОЛЯРНЫМ питанием, поэтому у неё на выходе и присутствует половина напряжения питания..

усилок не только с однополярным питанием, но и мостовой, и этим можно воспользоваться.

Добавлено after 2 hours 11 minutes 18 seconds:
Re: Как реализо защиту колонок в мостовом усилителе на TDA 2005
вот, примерно так. От усилителя заряжаются конденсаторы плеч, если заряд разный - один из пнп транзисторов приоткроется, откроет Q1 и разрядит С2 (С2 и далее по твоей схеме). Ещё желательно отключать оба провода от колонки.

Добавлено after 2 hours 3 minutes 20 seconds:
Re: Как реализо защиту колонок в мостовом усилителе на TDA 2005
ещё в базу VT2 просится какой нибудь стабилитрон, вольт на 5 - без него конденсатор С2 больше 1-1,5в не зарядится, ему транзисторы выходные не позволят.

Добавлено after 2 hours 30 minutes 57 seconds:
Re: Как реализо защиту колонок в мостовом усилителе на TDA 2005
добавил протеусовый файл, для изображения работы схемы (в архиве)
то что левее вольтметров - имитация усилителя, батарейка с кнопкой - имитация перекоса, реле не показаны - только светодиод на выходе (правую часть тоже поправил, чтобы отказаться от стабилитрона)

Всем припоя! ))))
Похожая у меня проблема. Есть такая плата защиты. Она под усилитель с однополярным питанием. У меня двухполярное 24v, и два усилителя подключены как стерео BTL. Поэтому плата не работает. На фото вид сверху и вид снизу.
Надо перерезать общую дорожку реле на плате, чтобы все получилось. Прошу помочь как это сделать.

Ну, перерезать дорожку проблем особых нет. А если нет подлаза к ней, то можно просто выпаять реле подключить проводами как надо.

Но вот откуда уверенность, что схема будет работать с мостовым усилителем ?

Уверенности уже нет..... Земля там общая по питанию и по сигналу. Она вонится на транзисторы. При перерезании дорожек схема работать не будет. Жаль. Вера в отзывы на Алике пропала совсем... Хоть там и уверяют что все получится.
