 Заголовок сообщения: Re: Самая дешевая "Паяльная станция" с феном
СообщениеДобавлено: Пт янв 09, 2015 22:15:49
Открыл глаза
Аватар пользователя

Зарегистрирован: Вс дек 07, 2014 19:22:11
Сообщений: 61
Откуда: 89 км на восток от нулевого
Рейтинг сообщения: 0
moxnatiy, желание улучшить схему похвально и поддерживается. НО уже существуют аналогичные станции с дисплеями от мобилок, напимер такая на ПИКе
http://ivan.bmstu.ru/avia_site/r_main/H ... tation/ss/
Эта конструкция привлекает своей простотой, без использования доп. процов ( в дисплее).
В конструкцию хотелось бы внести порог остывания фена завязанный на температуру окружающего воздуха, реализация не сложная, но нет свободного порта, тем более что фен и паяльник в 85% требуются одновременно, допустим самовар :))) :))) запаять

_________________
"Ale novi nostra ales"(Але нови, ностра алис) Что означает - ежели один человек построил, то другой завсегда разобрать может....(*Формула Любви)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самая дешевая "Паяльная станция" с феном
СообщениеДобавлено: Пт янв 09, 2015 22:30:11
Открыл глаза
Аватар пользователя

Зарегистрирован: Вс дек 07, 2014 19:22:11
Сообщений: 61
Откуда: 89 км на восток от нулевого
Рейтинг сообщения: 1
solv, Спасибо за участие ! Завтра вплотную займусь станцией. Пришлось все каникулы очень быстро сделать дочке усилок 4-х канальный на ТДА7386, с регулятором тембра от Насти
http://radiokot.ru/circuit/audio/filter/05/
(с колонками от Аккорда -206 звук просто изумительный :music: ), а энкодер сделан из движка от винта, все работает. Это не реклама да простит меня Юрий за флуд.

_________________
"Ale novi nostra ales"(Але нови, ностра алис) Что означает - ежели один человек построил, то другой завсегда разобрать может....(*Формула Любви)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самая дешевая "Паяльная станция" с феном
СообщениеДобавлено: Сб янв 10, 2015 12:18:39
Открыл глаза

Зарегистрирован: Пн авг 15, 2011 11:34:24
Сообщений: 57
Откуда: Харьков
Рейтинг сообщения: 0
moxnatiy писал(а):
Здравствуйте ув. коты. Начил пилить даную прошывку под дисплей от 5110 какие изменение будут в прошывке какие проблемы на даный момент ?
К сожалению нашол только ету прошивку с открытым исходным кодом
5110 LCD
Спасибо

В прошивке нужно будет изменить функцию
Код:
void my_indic(void){...}

которая заточена под динамическое обновление индикации.
В Вашем LCD скорее всего интерфейс SPI. Значит дополнительно прийдется инициализировать SPI контроллера...
Сложности на данный момент можете видеть из переписки форума, всё это мы устраним =)
именно с таким дисплеем дела не было, но вместе разберёмся!

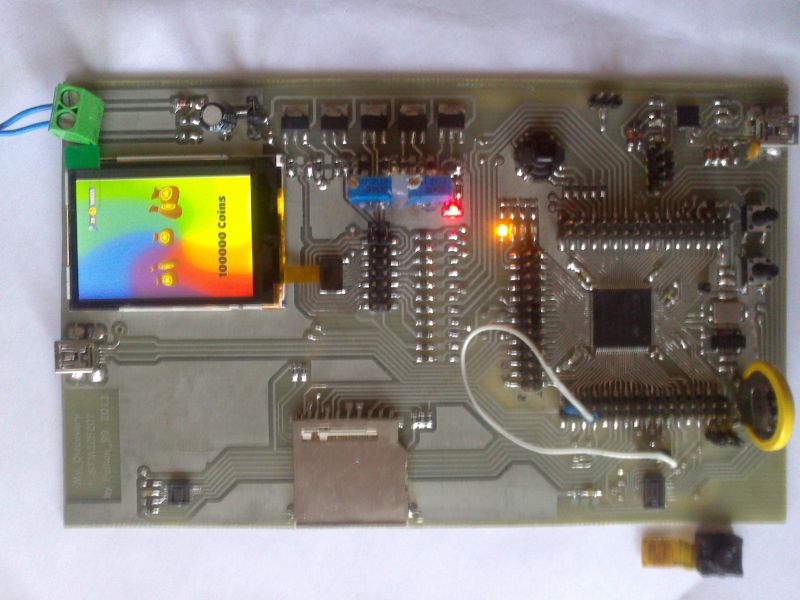

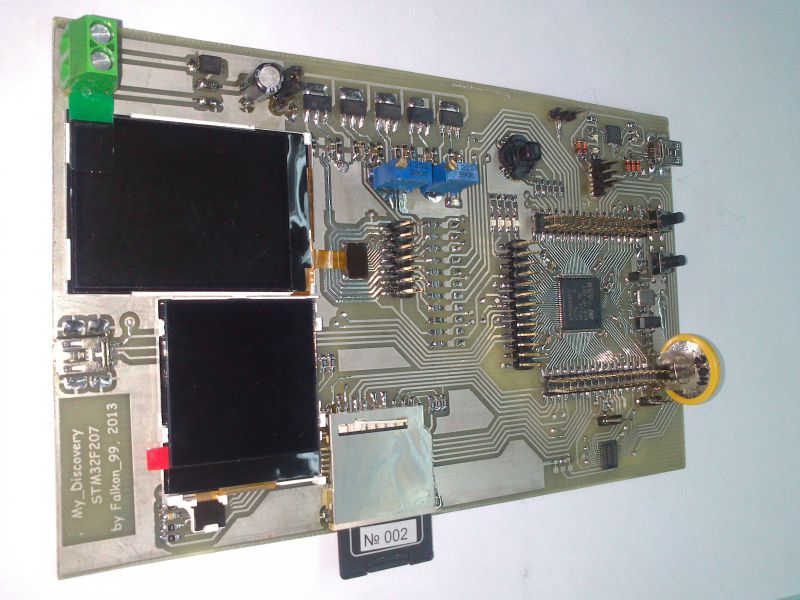

зы По дисплеям был проэкт, использовал от Nokia6300 и маленький Nokia6610. Но для паяльной станции перебор =)

solv писал(а):
...Не понятна работа геркона или концевика...

Спасибо, учтем. В своей конструкции встроенным герконом не пользуюсь, но в прошивке я его учитывал. По идее при срабатывании геркона фен должен остудится и выключится. Тоже проверю.

Forthomo писал(а):

ниже 100С термопара меряет не точно, и тем хуже чем ниже температура. Думаю ЭДС слабенькая для данного операционника, или диапазона не хватает. Может в этом и проблема постоянной работы фена в Вашей конструкции... температура не может опустится до нужного значения, и турбинко постоянно крутит. В той версии прошивки, что скидывал, я минимальную температуру поднял, должно помочь.

_________________
Не чини то, что не сломано!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самая дешевая "Паяльная станция" с феном
СообщениеДобавлено: Пт янв 16, 2015 14:33:11
Открыл глаза

Зарегистрирован: Пн авг 15, 2011 11:34:24
Сообщений: 57
Откуда: Харьков
Рейтинг сообщения: 0
Доработал прошивку с учётом пожеланий, и собственного опыта работы с данной паяльной станцией, уже почти год пользуюсь. Каждый день на работе паяю.
Итак всё по порядку:

- Изменён алгоритм регилирования и индикации.
- Теперь рабочий диапазон паяльника 40С...500С. Фена - 40...500С.
- Шаг установки температуры = 4С.
- Защита от перегрева фена = 600С, паяльника 500С. Например при поломке кулера в турбинке.
- Изменён алгоритм остужения турбинки.
- Добавлена индикация ошибки при отключении разьема паяльника или фена "---".
- Изменено направление вращения энкодера. ISR Encoder_count++;else--
- Увеличено время непрерывной работы фена ~30минут.
- Доработан алгоритм обработки Геркона. Из-за помех в проводе были ложные срабатывания геркона (исправлено).
- При разрушении данных в памяти EEPROM - устанавливаются значения уставок по умолчанию.
- Запись в память EEPROM происходит раз в минуту. При условии, что значение изменилось. Write/Erase Cycles: 100000 EEPROM

Прилагаю два файла прошивки (для разных направлений вращения энкодеров).


Вложения:
Solder_OK_inverseEncoder_160115.hex [9.77 KiB]
Скачиваний: 885
Solder_OK_MyEncoder_160115.hex [9.77 KiB]
Скачиваний: 644

_________________
Не чини то, что не сломано!
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самая дешевая "Паяльная станция" с феном
СообщениеДобавлено: Сб янв 17, 2015 19:27:17
Родился

Зарегистрирован: Сб фев 19, 2011 13:38:50
Сообщений: 15
Рейтинг сообщения: 0
Здраствуйте, протестировал я новую прошивку. Заливал "Solder_OK_inverseEncoder_160115", то что не перепрыгивает через SOLDER - лучше,также и шаг стал немного меньше. С диапазонами рабочей температуры ещё не определился ,так как менял резисторы в обвязке операционников. С работой геркона - не то. При срабатывании сбрасывает температуру и воздух , на вращение энкодера не реагирует. Мне видится должно быть так: выставили параметры фена , работаем. В процессе бывает нужно освободить руки , но не отключать фен , вот и ложим его в подставку. Геркон спадом импульса сбрасывает счётчик непрерывной работы , а установившимся низким уровнем проверяется лежит ли фен в подставке , пролежал установленое время - можно и остужать. Если до установленного времени был снят , то фронтом импульса геркона сбрасываем счёчик, и продолжаем работать. Когда лежит в подставке может уменьшать заданную температуру, а поток воздуха не трогать , или совсем не много. Это если воздух качает компрессор ,а не турбинка - на низком напряжении дергается. При прошивке фьюзы выставлял : LOW 0х24; HIGH 0хDD.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самая дешевая "Паяльная станция" с феном
СообщениеДобавлено: Сб янв 17, 2015 20:32:57
Открыл глаза

Зарегистрирован: Пн авг 15, 2011 11:34:24
Сообщений: 57
Откуда: Харьков
Рейтинг сообщения: 0
Да, при срабатывании геркона фен просто выключается и остужается. У меня на столе станция стоит возле стенки, и возле розеток, и алгоритм такой. на подставке фен должен быть холодным, иначе попалит всё... Старался обеспечить максимальную безопасность!
Собственно из-за техники безопасности, в конструкции тумблеры не только дают команду процессору, но и разрывают цепь питания нагревателей, ну это отступление, а по сути, Вашу задачу я понял, попробую сделать. Какое должно быть "установленное время" выдержки до выключения фена?

solv писал(а):
...Это если воздух качает компрессор ,а не турбинка - на низком напряжении дергается. ...

Поток воздуха регулируется от 3...99%. При каком значении дергатся ? Можно изменить диапазон, например 10...99%

ps фьюзы Норм! еще можно установить галочку EESAVE - чтоб при перепраграммировании не затиралась память еепром. ну это не обязательно

_________________
Не чини то, что не сломано!


Вернуться наверх

Распродажа паяльного оборудования ATTEN!
Паяльные станции, паяльники и аксессуары по самой выгодной цене.

По промокоду radiokot скидка 10%
Не в сети
 Заголовок сообщения: Re: Самая дешевая "Паяльная станция" с феном
СообщениеДобавлено: Вс янв 18, 2015 10:50:27
Открыл глаза
Аватар пользователя

Зарегистрирован: Вс дек 07, 2014 19:22:11
Сообщений: 61
Откуда: 89 км на восток от нулевого
Рейтинг сообщения: 0
solv писал(а):
При срабатывании сбрасывает температуру и воздух , на вращение энкодера не реагирует.

Это потому что переходит в режим оохлаждения- айр на макс, тен-откл.
С алгоритмом работы геркона полностью с вами согласен. Написал Юрию в личку.
Турбинка (у меня 24В) устойчиво работает при ШИМ больше 10%- меньше у меня еще и катушку слышно.
С температурой воздуха на сопле фена тоже буду вычислять коэфициент усилителя,или Юра программно поправит.
Можете мне в личку сбросить характеристики вашего фена ( сопр ТП и нагревателя)? Для статистики.

_________________
"Ale novi nostra ales"(Але нови, ностра алис) Что означает - ежели один человек построил, то другой завсегда разобрать может....(*Формула Любви)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самая дешевая "Паяльная станция" с феном
СообщениеДобавлено: Вс янв 18, 2015 12:43:03
Родился

Зарегистрирован: Сб фев 19, 2011 13:38:50
Сообщений: 15
Рейтинг сообщения: 0
Фен у меня YIHUA компрессорный - 220V, 250 W , термопара 1ом. Качает его компрессор-самоделка , 12 вольт двигатель через кривошип на резиновый пыльник-пирамидку. Вот он при 30-процентном заполнении уже с трудом справляется. Равномерность потока конечно не ахти , но псевдо-ресивер из шарика немного сглаживает. Время выдержки до выключения может быть и маленьким , если задействован сбрасывающий геркон. Вот фото внутренностей.
Вложение:
DSC02073n.jpg [243.15 KiB]
Скачиваний: 1178


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самая дешевая "Паяльная станция" с феном
СообщениеДобавлено: Вс янв 18, 2015 14:21:24
Открыл глаза
Аватар пользователя

Зарегистрирован: Вс дек 07, 2014 19:22:11
Сообщений: 61
Откуда: 89 км на восток от нулевого
Рейтинг сообщения: 0
Здравствуйте,solv!
Как я понял время работы турбинки или двигателя напрямую зависит от скоростио хлаждения тена, Воможно если поменять двигатель на компрессоре на более мощный и рессивер сделать из пластиковой бутылки от "шишкин лес" 250мл она квадратная и довольно плотная, а шарик как ресивер нелинеен. макс скорость потока отрегулировать клапаном.

_________________
"Ale novi nostra ales"(Але нови, ностра алис) Что означает - ежели один человек построил, то другой завсегда разобрать может....(*Формула Любви)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самая дешевая "Паяльная станция" с феном
СообщениеДобавлено: Пн янв 19, 2015 18:32:40
Родился

Зарегистрирован: Сб фев 19, 2011 13:38:50
Сообщений: 15
Рейтинг сообщения: 0
В начале в качестве ресивера задумывался весь корпус станции в загерметизированом виде , но или корпус великоват или мотор слабоват или травит , давление малое . Потом поставил отрезок резинового шарика , который вслед за пиками давления поддерживает поток воздуха , в итоге боле-мене равномерно. А обороты двигателя подкорректирую паралельной постоянкой , ждём новую прошивку.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самая дешевая "Паяльная станция" с феном
СообщениеДобавлено: Чт янв 22, 2015 14:03:54
Открыл глаза

Зарегистрирован: Пн авг 15, 2011 11:34:24
Сообщений: 57
Откуда: Харьков
Рейтинг сообщения: 1
попробуйте эту прошивку. Самое главное отличие, что при срабатывании геркона сбрасывается счетчик таймаута. Также уменьшается температура фена на подставке (режим ожидания). При снятии фена с подставки счетчик опять обнуляется, и фен переходит в рабочий режим. Тумблер переклацивать теперь не нужно.
ТаймАут работы ~30минут
ТаймАут ожидания на подставке ~15минут
Будьте осторожны, при слабом магните на подставке, геркон срабатывет не надёжно... и фен вообще может не выключится, тк тайм-аут будет постоянно обнуляться.


Вложения:
vmeter_inversGerkon_210115.hex [10.44 KiB]
Скачиваний: 559
vmeter_myGerkon_210115.hex [10.44 KiB]
Скачиваний: 586

_________________
Не чини то, что не сломано!
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самая дешевая "Паяльная станция" с феном
СообщениеДобавлено: Чт янв 22, 2015 19:59:55
Родился

Зарегистрирован: Сб фев 19, 2011 13:38:50
Сообщений: 15
Рейтинг сообщения: 0
Сегодня попробывал новую прошивку. Всё работает нормально , в дальнейшем может и будут какие идеи , но на данный момент всё устраивает. А лучше самому уметь програмировать , спасибо автору.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самая дешевая "Паяльная станция" с феном
СообщениеДобавлено: Пт янв 23, 2015 12:10:12
Открыл глаза

Зарегистрирован: Пн авг 15, 2011 11:34:24
Сообщений: 57
Откуда: Харьков
Рейтинг сообщения: 0
Всегда пожалуйста, если что пишите =)

_________________
Не чини то, что не сломано!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самая дешевая "Паяльная станция" с феном
СообщениеДобавлено: Пт янв 23, 2015 21:44:00
Открыл глаза
Аватар пользователя

Зарегистрирован: Вс дек 07, 2014 19:22:11
Сообщений: 61
Откуда: 89 км на восток от нулевого
Рейтинг сообщения: 0
Здравствуйте!!
Хорошо работает, без глюков :)) ! Использую два магнита, один на корпусе второй на дужке держателя, геркон срабатывает независимо от положения фена в подставке-всем рекомендую, и ещё, при повторении полигоны надо делать так как рекомендовано автором - земля цифры только в одном узком месте соединяется с землей аналоговой.
Предложения по "украсивливанию" прошивки - при первом пуске фен не должен включаться не на подставке.
Думаю пора все собрать воедино, откорректировать схему, плату, в общем навести порядок.

_________________
"Ale novi nostra ales"(Але нови, ностра алис) Что означает - ежели один человек построил, то другой завсегда разобрать может....(*Формула Любви)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самая дешевая "Паяльная станция" с феном
СообщениеДобавлено: Вс фев 08, 2015 18:28:54
Первый раз сказал Мяу!

Зарегистрирован: Пт окт 09, 2009 23:10:25
Сообщений: 28
Откуда: bulgaria
Рейтинг сообщения: 0
Здравствуйте Falkon_99!!Я собрал плату но когда включил какието кракозабли.Продавец мне дал дисплей с общим анодом.Можете ли прошивку подправить под ОА.Спасибо болшое для етого проекта.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самая дешевая "Паяльная станция" с феном
СообщениеДобавлено: Вт фев 10, 2015 20:39:51
Открыл глаза

Зарегистрирован: Пн авг 15, 2011 11:34:24
Сообщений: 57
Откуда: Харьков
Рейтинг сообщения: 0
здравствуйте ))
да, конечно, на днях посмотрю - переделаю прошивку. благо в схеме ничего менять не нужно =)

_________________
Не чини то, что не сломано!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самая дешевая "Паяльная станция" с феном
СообщениеДобавлено: Чт фев 12, 2015 13:39:49
Открыл глаза

Зарегистрирован: Пн авг 15, 2011 11:34:24
Сообщений: 57
Откуда: Харьков
Рейтинг сообщения: 0
проверьте, прошивка с общим анодом. теперь у меня кракозабли, поэтому проверить не смог. Если не пойдет, пишите будем разбираться. Там кнопка геркона заведена на один порт совместно с индикатором, но все должно работать... =) короче отпишитесь =)


Вложения:
CA_120215.hex [11.87 KiB]
Скачиваний: 753

_________________
Не чини то, что не сломано!
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самая дешевая "Паяльная станция" с феном
СообщениеДобавлено: Вс фев 15, 2015 22:39:03
Открыл глаза
Аватар пользователя

Зарегистрирован: Пн апр 07, 2014 22:35:56
Сообщений: 59
Рейтинг сообщения: 0
собрал недавно паяльную станцию (Shuriko) без фена.сейчас хочется ,естественно,чё-нить новенького.уважаемые хвостатые-полосатые,а никто еще в дип корпусе не делал ли эту,печаткой не поделитесь?а то пока времени не особо хватает нарисовать.у меня штук несколько Atmega8 в дип-корпусах терпеливо ждут своего часа,а вот "крабов" ни одного в загашнике ,увы, нет... :(


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самая дешевая "Паяльная станция" с феном
СообщениеДобавлено: Пн фев 16, 2015 09:23:33
Открыл глаза
Аватар пользователя

Зарегистрирован: Вс дек 07, 2014 19:22:11
Сообщений: 61
Откуда: 89 км на восток от нулевого
Рейтинг сообщения: 0
valde!
по даташиту , в дипе нет портов ADC6 & ADC7 к которым подводятся термопары (это было написано на 2-й странице).

_________________
"Ale novi nostra ales"(Але нови, ностра алис) Что означает - ежели один человек построил, то другой завсегда разобрать может....(*Формула Любви)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самая дешевая "Паяльная станция" с феном
СообщениеДобавлено: Пн фев 16, 2015 09:46:44
Открыл глаза
Аватар пользователя

Зарегистрирован: Пн апр 07, 2014 22:35:56
Сообщений: 59
Рейтинг сообщения: 0
да это-то я видел,расстроился.но может кто из умельцев и умудрился на другие повесить и прошивку переделать.хотя тема еще относительно новая...

P.S.хотя да,сейчас посмотрел внимательнее - свободных не осталось.жаль,тогда все же придется применять планарный корпус.на 8-й атмеге схемы двухканальных пс есть ,но хочется именно с энкодером,штук 6-8 кнопок для управления как-то не то.


Последний раз редактировалось valde Пн фев 16, 2015 10:07:51, всего редактировалось 1 раз.

Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 275 ]    , , 3, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: dina и гости: 12


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
