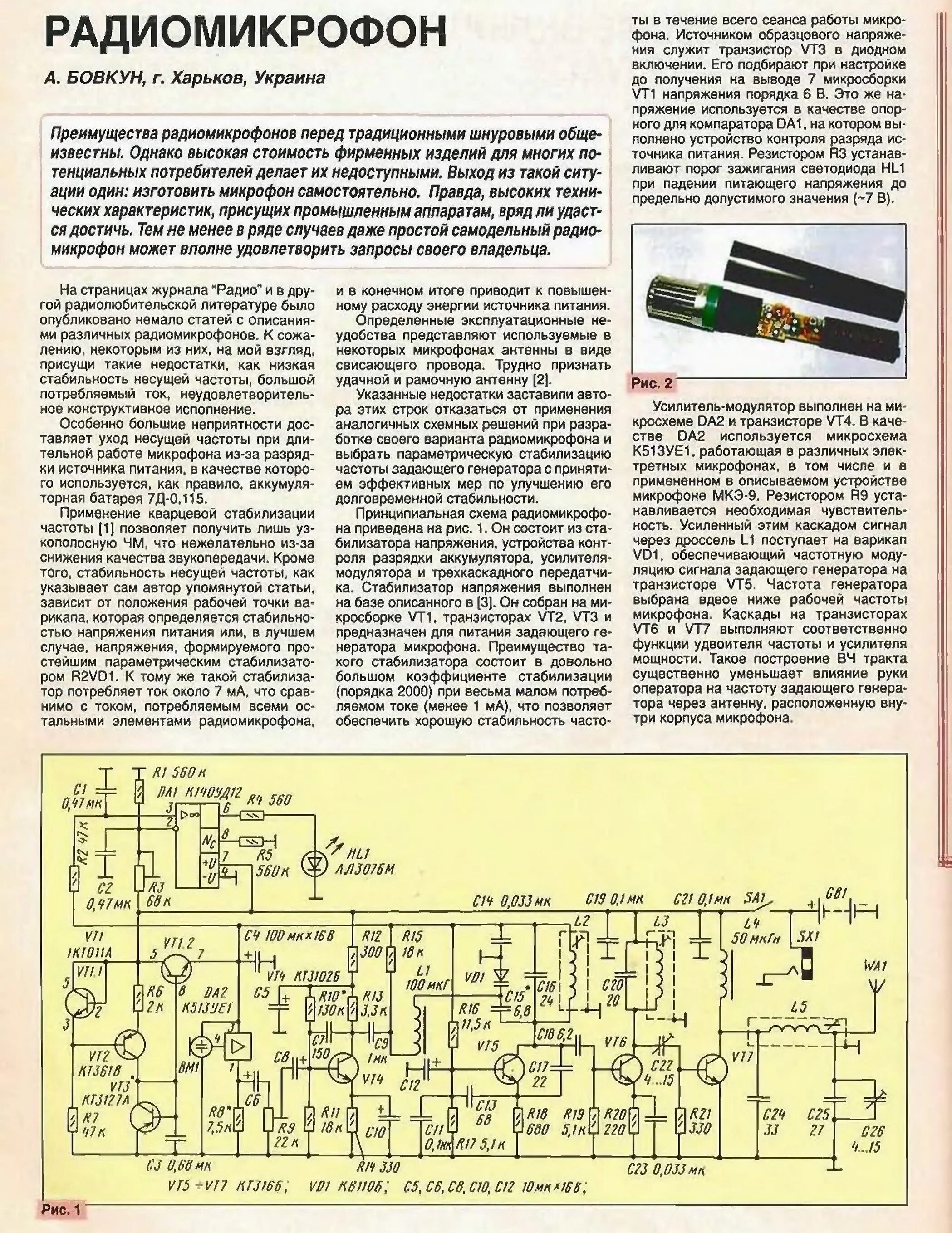

Простой АМ радиомикрофон СВ ДВ с питанием на 9 вольт

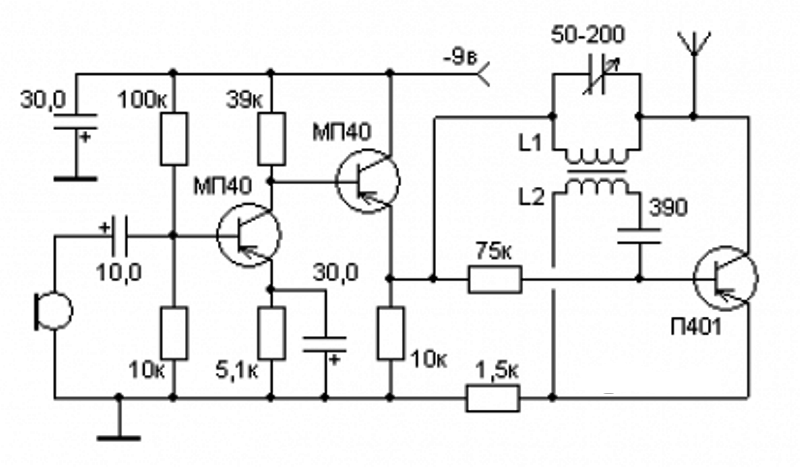

Схема радиомикрофона



Описание радиомикрофона

Этот радиомикрофон может работать в диапазоне как средних так и длинных волн на какой-либо фиксированной частоте, которую ты можешь подобрать с помощью конденсатора переменной емкости на 50—200 пФ. После выбора частоты передаваемой радиоволны лучше переменный конденсатор заменить на постоянный конденсатор, что приведет к уменьшению габаритов собираемого передатчика. Катушки индуктивности намотаны на ферритовом стержне диаметром 8 мм и длиной 30—50 мм. Катушка колебательного контура L1 содержит 100 витков, а катушка обратной связи L2 — 20 витков провода марки ПЭЛ или ПЭВ диаметром 0,2 мм. Намотка ведется виток к витку. Без внешней антенны дальность связи будет небольшой, до 1 м. При использовании телескопической антенны длиной 0,3—0,8 м передатчик можно будет обнаружить на расстоянии 10—20 м.
Если устроить антенну высотой 5—10 м из куска любого провода и заземлить радиомикрофон то дальность связи возрастет до 1 км. Генератор высокочастотных колебаний собран на транзисторе П401 и питается постоянным напряжением. Но амплитуда этого напряжения изменяется в такт со звуковыми колебаниями поступающими от микрофона. Чтобы глубина амплитудной модуляции была достаточной звуковые колебания предварительно усиливаются двухкаскадным усилителем, собранном на низкочастотных транзисторах типа МП40. Для просмотра картинки амплитудной модуляции осциллограф подсоедините к колебательному контуру радиомикрофона.

для полноты нехватает жучка на культовой лампе вроде 6П3С

не знаю для кого 6П3С культовая...

лично для меня культовая 6С33С...

~15 ватт в антенне.

у гугла - в 4 раза:
6С33С About 23,100 results (0.58 seconds)
6П3С About 93,600 results (0.19 seconds)

У меня не было ни 6П3С, ни 6П6С, ни 6С33С. Поэтому шарманку я делал на 6П14П. На СВ сносно работала. Радиолы у меня тоже не было, поэтому мне тогда пришлось УНЧ изладить на той же 6П14П. Аллё, аллеё, вызывает Горячий Утюг!

6П14П About 98,300 results (0.25 seconds)
VF14 About 557,000 results (0.44 seconds)

буржуйские лампы увы популярнее

Спойлер

...а хотя
VF14 About 557,000 results (0.44 seconds)
VF14 tube About 30,100 results (0.21 seconds)


...но
rca 6l6 tube About 241,000 results (0.34 seconds

это к вопросу правда - ложь - наглая_ложь - статистика

У буржуев они популярнее. Их в разы больше чем нас.

кстати а сама лампа может быть микрофоном и модуляторм , надо только вч генератор на лампе по любой схеме собрать ...и погромче на него закричать

Микрофонит все, что не приколочено гвоздями.

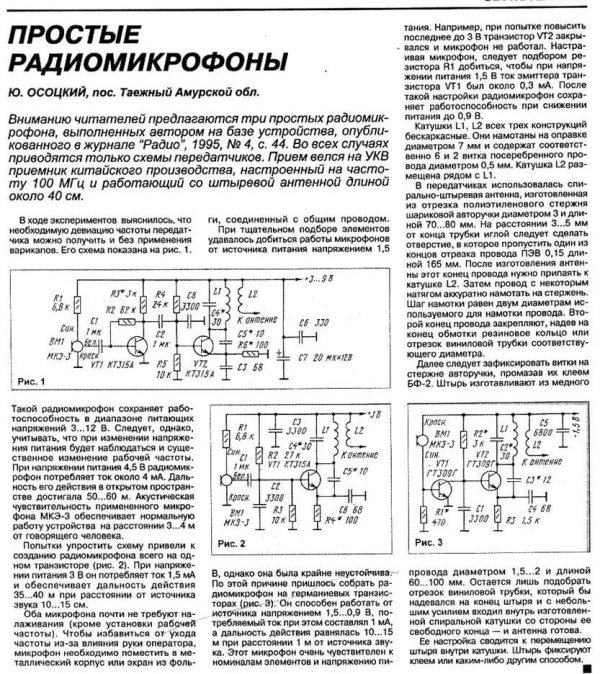

Радиомикрофон на 1 транзисторе с питанием на 9 вольт

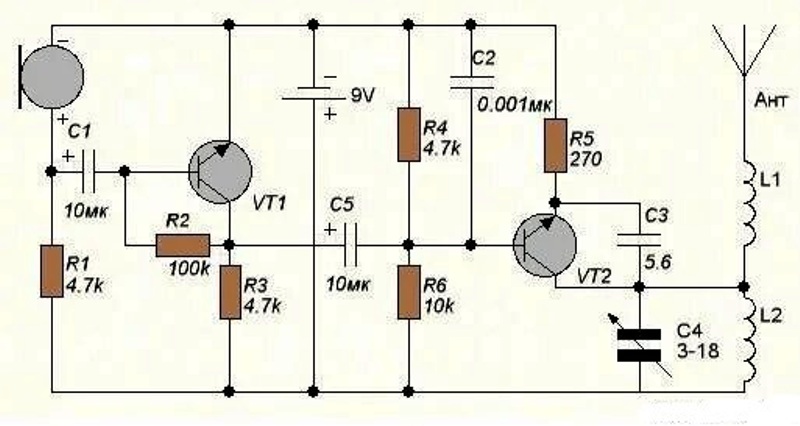

Схема радиомикрофона
