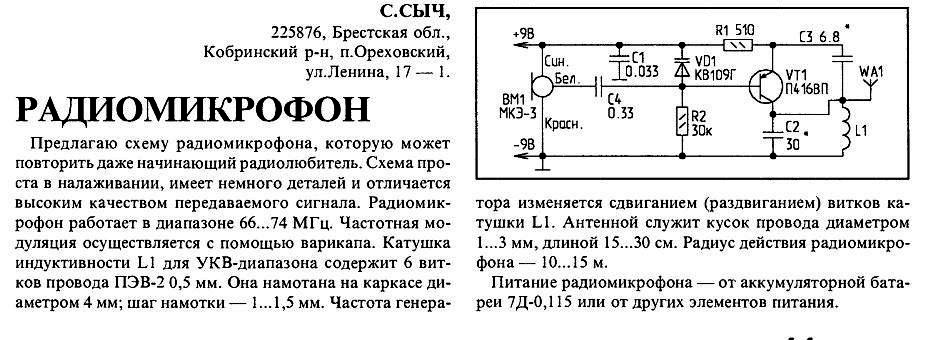

Радиомикрофон на 2 транзисторах работающий в диапазоне КВ с питанием от 3-9 вольт

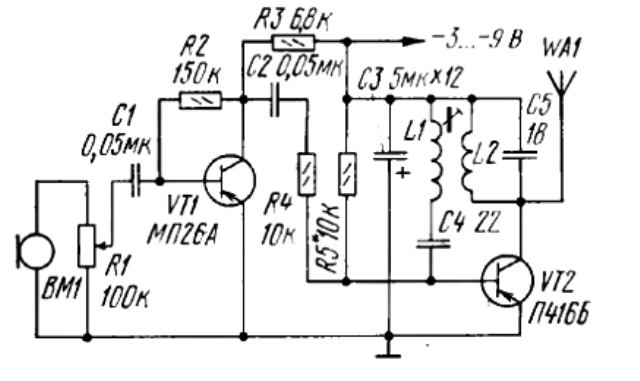

Схема радиомикрофона

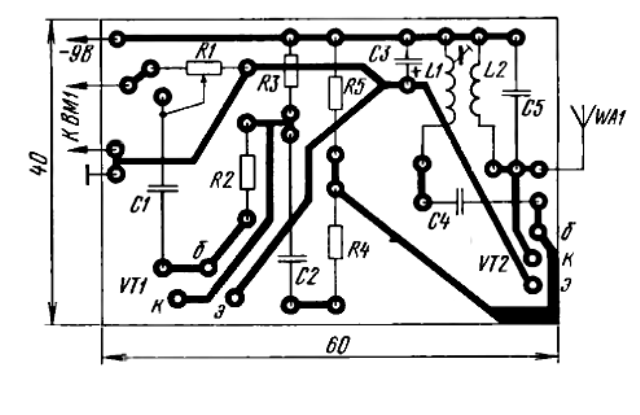

Плата радиомикрофона



Описание радиомикрофона

L1 L2 — намотаны на пластмассовый каркас с подстроечником из феррита катушек входных или гетеродинных контуров любого приемника. L2 наматываю поверх L1. L1 — 10 витков, L2 — 3 витка ПЭЛ 0,15. В качестве микрофона — капсюль ВМ1 или головной телефон ТОН-1.Детали радиомикрофона смонтированы на печатной плате размерами 40*60 мм. Все постоянные резисторы МЛТ-0,125, переменный СП-1, транзистор П416А можно заменить на КТ361Б, а МП26А на МП39 МП42.Настройку производят настраивая его на свободный диапазон КВ-1, хорошего качества звучания добиваются регулировкой R5. Антенной служит многожильный провод длиной 1 метр. Высокочастотный сигнал был принят на радиоприемник Океан-209

Радиомикрофон на микросхеме ВА4558 и на трех транзисторах с питанием на 12 вольт

Схема радиомикрофона



Описание схемы

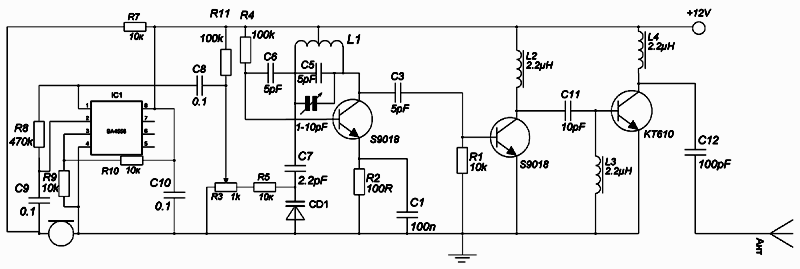

Радиомикрофон работающий в радиовещательном диапазоне 88 – 108Мгц на микросхеме ВА4558 и на Трех транзисторах S9018 и КТ610. Катушка L1, намотанная медным проводом диаметром 0,4 – 0,7мм на оправке 3 – 4мм (например на хвостовике сверла) и содержащей 4 или 5 витков. Отвод от 3 витка. Антенной служит отрезок медного монтажного провода 30 – 80 см. Антенну можно изготовить из медного жёсткого провода сечением 0,7 – 1мм, свёрнутым в спираль.

Радиомикрофон на 6 транзисторах с питание на 4.5 вольт

Схема радиомикрофона



Описание радиомикрофона

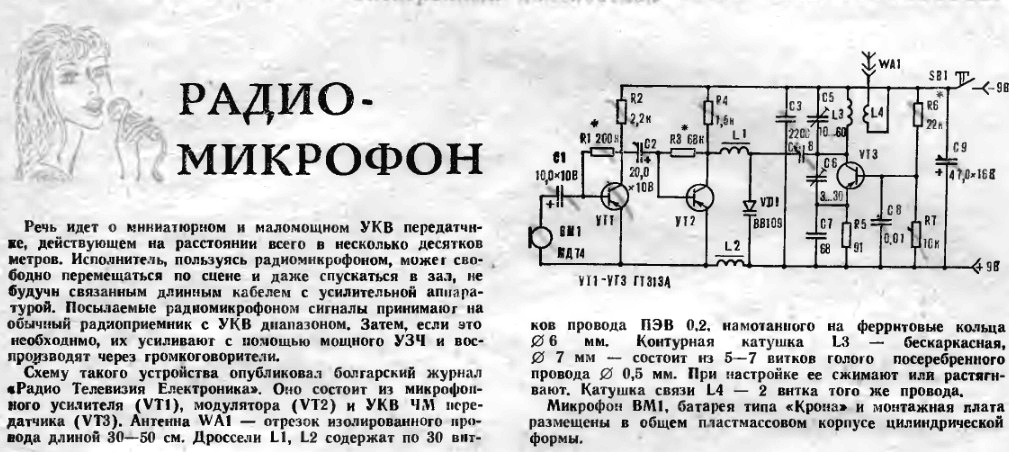

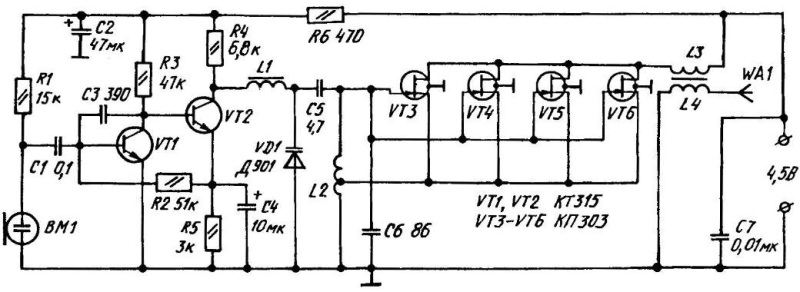

Радиомикрофоны УКВ с частотной модуляцией. Принципиальная электрическая схема предлагаемого устройства сконструирована так, что при простоте настройки можно получить широкий диапазон выходной мощности путем увеличения питающего напряжения (от 3 до 4,5 В) и числа полевых транзисторов (от 2 до 5 шт.) в задающем генераторе. Тогда дальность вещания при прямой видимости возрастает от 40 до 200 метров. Радиомикрофон обладает высокой чувствительностью по низкой частоте, улавливая, например, тиканье будильника на расстоянии шести метров. Дроссель L1 намотан на феррите диаметром 2,8×12 мм проводом типа ПЭВ1 диаметром до 0,1 мм до заполнения сердечника. Ну а для L2—L4 применен ПЭВ1-0.6. Причем L2 содержит 10 витков, намотанных на исписанном стержне шариковой ручки, с отводом от 4-го, считая от заземленного конца. Стержень у L3, L4 — единый, ферритовый. Его диаметр 2,8 мм, длина 12 мм. Катушка L3 содержит всего лишь 4, а L4 — 3 витка.Антенной является 800-мм отрезок провода ПЭВ1 -1, свитый в спираль с шагом 1 мм на болванке диаметром 12 мм

Заработал по такой схеме

а ну да, ты не учел С1,C2 которые заземляют левый конец L1,
без этого конечно нехватит добротности чтоб раскачать базу через R1.

а перенос С5 на другой конец L1 какраз дал нужное замыкание цепи базы на контур.


вообще кажется количество конденсаторов можно уменьшить раза в 2 C6+C7 -явно в 1 собираются например.

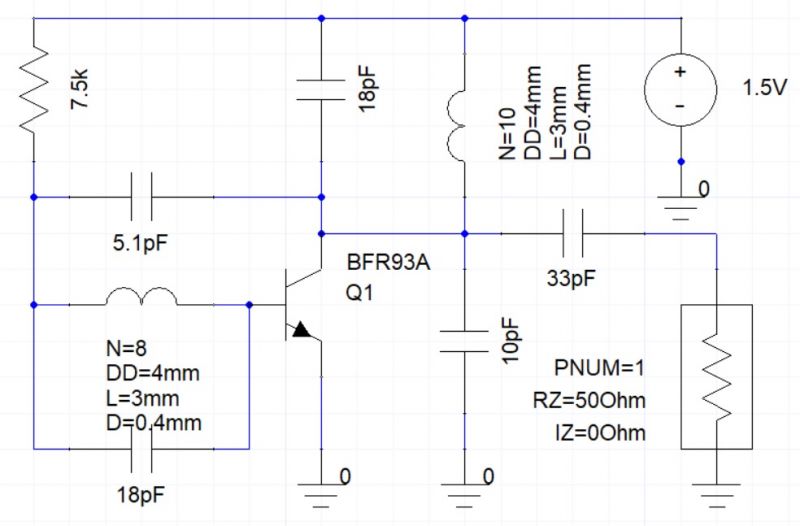

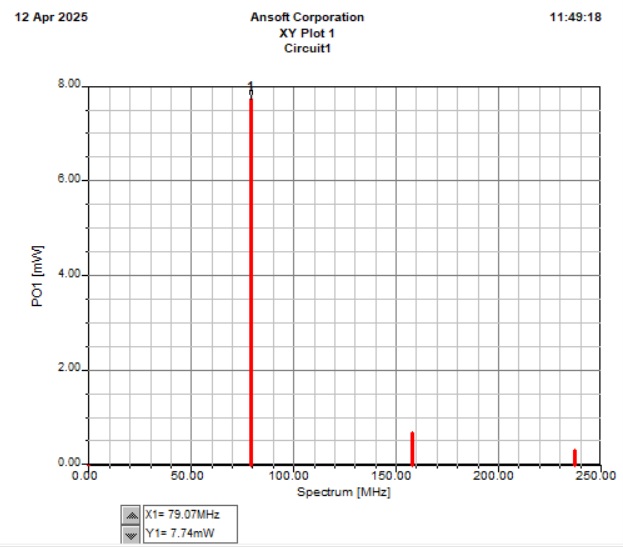

Радиомикрофон на 3 транзисторах с питанием 1.5 вольт

Схема радиомикрофона



Описание радиомикрофона

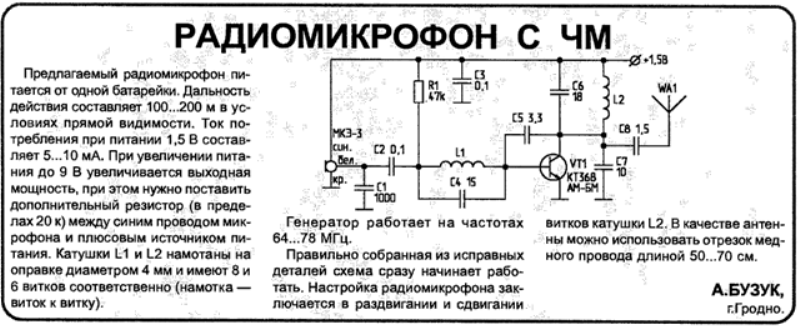

Питание осуществляется от 1,5 В батарейки или аккумулятора. Дальность действия - около 100 м, в условиях прямой видимости. Ток потребления - не более 6 мА. Одного аккумулятора от фонарика хватает на 48 часов непрерывной работы. Катушки L1 и L4 намотаны на пластмассовом корпусе транзистора VT2 (КТ368),
Катушка L1 содержит 1 виток провода ПЭЛ 0,3 мм; L4 - 4 витка ПЭЛ 0,3 мм. Катушка L2 - бескаркасная, намотана виток к витку на оправке 6 мм и содержит 22 витка провода ПЭЛ 0,6 мм. L3 намотана внавал на резисторе 100...200 кОм и содержит 60 витков провода ПЭЛ 0,11 мм. При наладке нужно сдвигом или растяжкой витков катушки L4, а при необходимости, и подбором конденсатора С5 добиться попадания несущей в нужный диапазон (30, 66, 108 МГц).
Резистором R5 устанавливается необходимый уровень девиации частоты. После того как произведена настройка на требуемый участок диапазона, конденсаторами С7 и С8 добиваются максимума мощности сигнала. Для фиксации и жесткости катушки L4, ее вместе с VT2 желательно пропитать парафином.

Скопируйте/опубликуйте хотя бы рабочие схемы. Усилитель мощности с изолированной базой постоянного тока работать не будет. Никогда.
---
Или, может быть, так: задача, которую нужно решить . Тема: радиомикрофоны.
Но нужно придумать и награду .

Так кому они нужны ?
Ведь они повторяются чуть ли не на каждой странице .

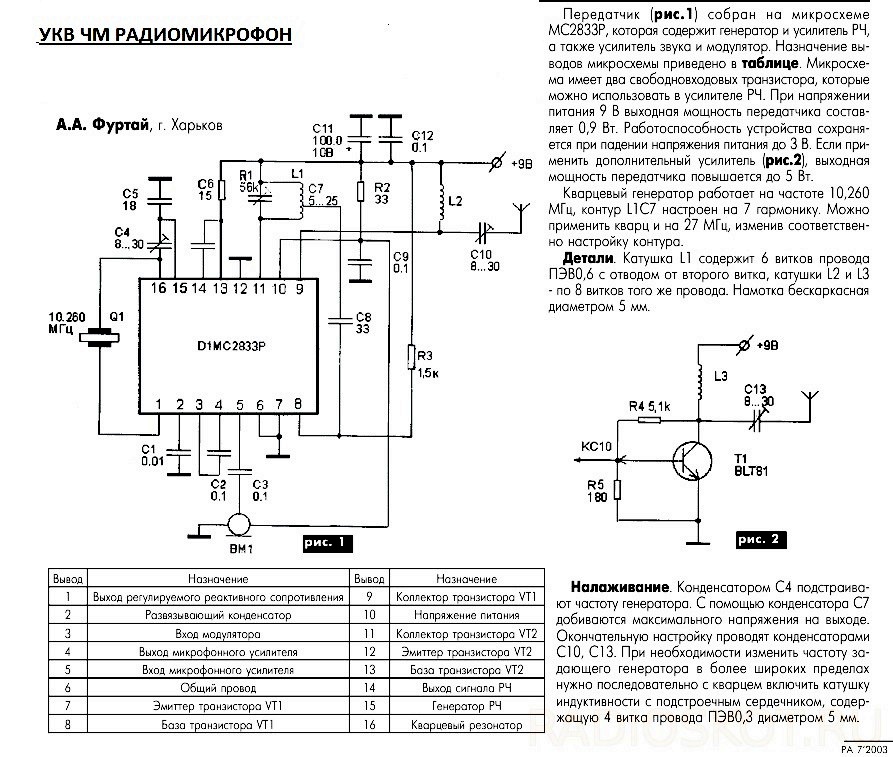

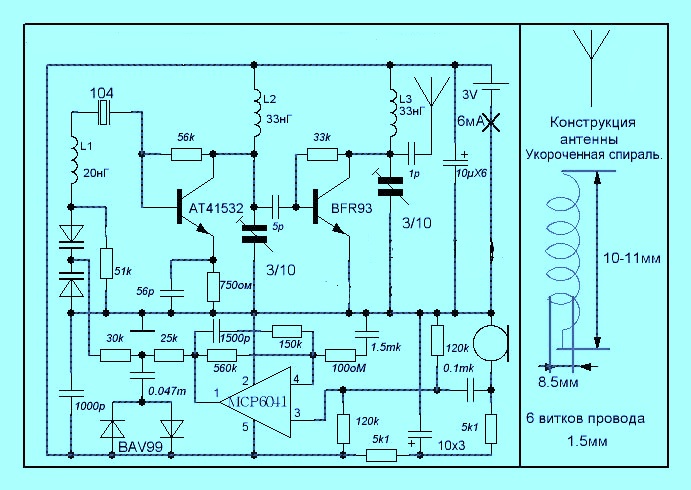

Радиомикрофон с питанием на 3 вольта

Схема радиомикрофона



Описание радиомикрофона

Электретный микрофон типа «Сосна» запитан по обычной схеме, сигнал ЗЧ через разделительный конденсатор подается на вход ОУ на которой усиливается. ОУ включена по «стандартной» схеме с той лишь разницей, что в цепи ООС включена цепочка, которая при повышении частоты сигнала снижает ее усиление этой цепочкой весьма эффективно срезает высокие частоты тем самым понижает спектр сигнала, ну не птичек слушать то предполагается.
Далее усиленный сигнал ЗЧ с выхода ОУ через резистор подается на цепочку ограничения ЗЧ точнее пиков, в народе именуемый «шок фильтр» он ограничит выходной сигнал, в случае если упадет пепельница на стол, под которым закреплен ваш радиомикрофон.

С резисторного делителя сигнал подается на варикапную матрицу которая состоит из двух варикапов включенных встречно и зашунтированных резистором это старый ход получения широкой полосы
В цепи варикапа и ПАВ включена утягивающая катушка вот ей стоит уделить особое внимание при настройки и работе в широкой полосе ФМ! Так же не следует заменять транзистор генератора скажем на «грубый» BFR93 это сведет модуляцию к узкой полосе (проверено, отработано),
Генератор устройства особенностей не имеет кроме включения «подтягивающего» резистора между базой и коллектором!!!

Это даст дополнительную стабильность при снижение напряжения питания. Генератор работает на контур последовательного резонанса, это дало удобство монтажа (на любителя) и большей КПД это правда субъективно весьма.
Далее сигнал через разделяющий конденсатор поступает на базу транзистора УВЧ его режим задается резистором база-коллектор это как уже упоминал, дает большую стабильность каскада по постоянному току что в целом положительно сказывается на ВЧ что очевидно.

Нагрузкой УВЧ опять же является последовательный контур с него сигнал подается через конденсатор на спиральную антенну. Антенна сильно укорочена и является компромиссом между болтающемся 17 сантиметровым проводом и дальностью сигнала. Так как эта схема выполнена для «нашпиговки» авторучки фирмы паркет, а она имеет солидные габариты.

Простой радиомикрофон до 1200 мгц с питанием на 5 вольт

Схема радиомикрофона



Описание радиомикрофона

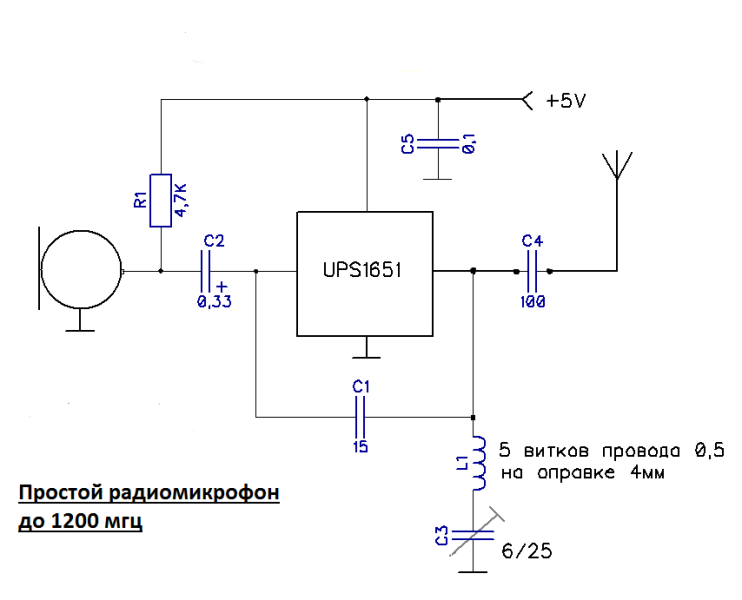

Как видно из принципиальной схемы - настройки не требует, кроме подгона нужной частоты контуром, что не является большой проблемой. На приведенной схеме контур выбран на диапазон FM 88-108 мГц (для тех у кого нет приемника-сканера).UPC1651 это широкополосный усилитель, усиление мощности до 19 дб.
Думаю будет идеальным устройством для начинающих которые занимаются сборкой и настройкой радиомикрофонов, и не только..
По даташиту рассеиваемая мощность до 250 милливатт при питании +5V. Нижний предел - 1,8..2V. Диапазон частот до 1200 мГц.

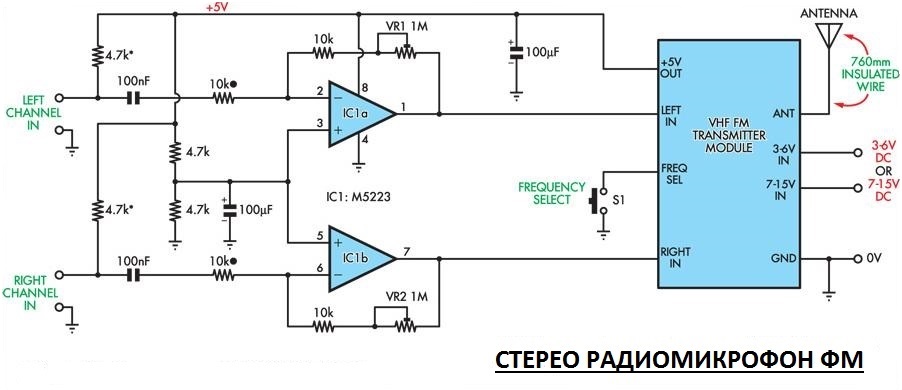

ФМ Стерео радиомикрофон с питанием от 3-15 вольт

Схема радиомикрофона



Описание радиомикрофона

Беспроводной стерео FM-радиомикрофон обеспечивает отличное качество звука. Протестирован на расстоянии более 150 метров, и он оказался надежным и фактически работал без помех обеспечивая хорошее качество звука

Звук:20 Гц-15 кГц.
Разделение каналов:. 40 дБ
Выходная частота: 106.7-107.2 МГц
Напряжения питания постоянным током: 3- 15 В
Ток питания: 30 мА при 9 В

Стерео радиомикрофон прост в изготовлении, требует очень небольшой настройки в радиомикрофоне встроена отличная схема синтеза, позволяющая выбирать из семи различных частот в диапазоне от 106,7 МГц до 107,7 МГц. Встроенные регуляторы предустановок регулируют чувствительность каждого канала с учетом различий в микрофонах или если вам требуются разные уровни в каждом канале.

Че за синий ящик? Название у него есть?

Novice user, не относитесь серьёзно к этой теме. И уж тем более не пытайтесь анализировать и собирать то , что здесь видите.
Краткое содержание всей темы: тихо сам с собою я веду беседу.

Так это понятно,я если собираю,то делаю синтез,а здесь радиомикрофоны с частотой+-еще километр-нафиг никому не надо,либо на 433,92-полно сигналок

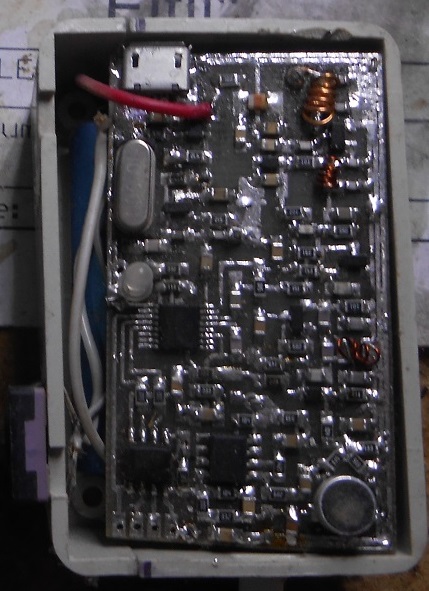

Вот последний жук,узкополосная ЧМ,синтез на LMX2306,управление аттини13,фильтр "речевого" сигнала,дальность до 300 метров по прямой,частота 435,725 МГц
ВЧ часть полностью с Фитиля ( https://vrtp.ru/index.php?act=categorie ... ticle=2796 )
