Приветствую!

Где-то в инете натыкался на схему приставки к осциллографу с помощью которой на его экране формируется телевизионное изображение. Может кто видел схему... Киньте ссылку плиз

Вход "Z" у Вашего осциллографа есть?

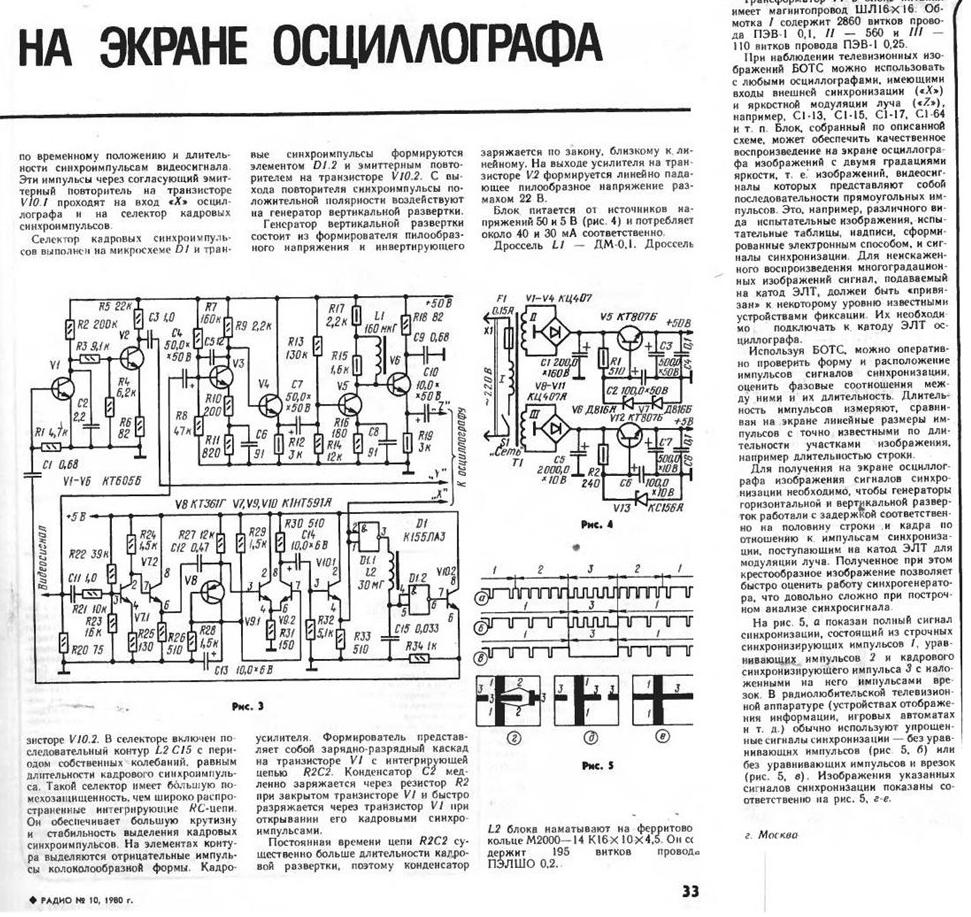

Журнал Радио 10-1980 год.
Стр.32 - 34

Так конечно еще интересней будет.
По Светиной схеме из телевизора сделать осциллограф, а по моей из неё снова сделать телевизор и получиться как раз то, что нужно автору.

В продаже новые LED-драйверы XLC компании MEAN WELL с диммингом нового поколения

Компания MEAN WELL пополнила ассортимент своей широкой линейки светодиодных драйверов новым семейством XLC для внутреннего освещения. Главное отличие – поддержка широкого спектра проводных и беспроводных технологий диммирования. Новинки представлены в MEANWELL.market моделями с мощностями 25 Вт, 40 Вт и 60 Вт. В линейке есть модели, работающие как в режиме стабилизации тока (СС), так и в режиме стабилизации напряжения (CV) значением 12, 24 и 48 В.

Подробнее>>

Естественно, извращаться, так до конца...
А вообще, я как-то подключала, правда с помощью папы, телевизионные блоки, снятые с телевизора (СКМ, СМРК...), к осциллографу и без всяких схем...

Поинтересуйтесь пожалуйста него как именно вы это делали?

К сожалению, я этого уже не смогу сделать...
А сделали просто, сам видеосигнал немного усилили простейшим усилителем, чтобы достаточно было для входа Z, пилу для кадровой развёртки также нашли в блоках, строчную - просто подобрали развёрткой осциллографа...помню, как баловалась регулировками, растягивала изображение, сжимала, делала маленьким, перемещала по экрану...
Давно это было, лет пять назад. Просто мне было интересно и папа мне помог, объяснил, что к чему...

Делал я цветной телевизор на трубке 6ЛО1И
Правда цвет был только один.
Зеленый.

Все также, как и в телевизоре, только выходные каскады разверток как в осциллографе.
Он еще где то валяется.
И вообще раньше в старых книжках и ж. Радио было много телевизоров на осциллографических трубках.
Книжка где то валяется. Телевизор "Василек". Он тоже на осциллографической трубке 6ЛО1И сделан.

Про еще одно извращение - осциллограф из ТВ.

"Малой кровью" такой "осциллограф" для ТВ имхо не сделать.
По сути то надо ни много ни мало, а "всего лишь" цифровой скоп с выводом на экран ТВ.

Крайне паршивый (НЧ диапазона) путем переделки ТВ (или CRT-монитора) сделать можно:
Поворачиваем ОС на 90 градусов, генератор кадровой служит генератором развертки
а родной УНЧ ТВ подключаем к строчным катушкам.
Такой скоп хорош только в учебнодемонстрационных целях - картинка будет боооольшая

Та схема (на редкость капризно-кривая кстати) осциллографической приставки к ТВ,
что кочует по сети (схемка по ссылке Светы)
работает на почти аналогичном принципе:
Изображение осциллограммы на экране повернуто на 90 градусов,
кадровая выполняет роль пилы развертки,
а картинка осциллограммы рисуется растром путем гм... "дискретизации"
входного сигнала строчной пилой.
Т.е. сравнивается строчная пила со входным сигналом и в момент совпадения на линии растра точка.

а кто знает где толково написано как из осциллографа (до 5МГц) (олдскульный) сделать телевизор?



Сюда перенес.
Начните с ж. Радио 10-1980 год. Если разберетесь, то будет понятен сам принцип.
Сканы выше есть.
Когда то я начинал с этой статьи.
Селектор импульсов делал более совершенный, на основе К174ХА11
