 Заголовок сообщения: Ищу схему от радиоконструктора темброблок на TDA1524D
СообщениеДобавлено: Пт июл 07, 2017 21:53:12
Родился

Зарегистрирован: Пт июл 07, 2017 20:03:03
Сообщений: 14
Откуда: Самара
Рейтинг сообщения: 0
Доброго времени суток.
Я тут случайно нашёл радиоконструктор Стереоусилитель с темброблоком (TDA1524), но к сожалению потерялся лист со схемой и разводкой
печатной платы. :cry: Может кто собирал, да отправит фото этого листа с печатной платой. :)


Вернуться наверх

В сети
 Заголовок сообщения: Re: Ищу схему от радиоконструктора темброблок на TDA1524D
СообщениеДобавлено: Пт июл 07, 2017 22:18:30
Друг Кота
Аватар пользователя

Карма: 197
Рейтинг сообщений: 8628
Зарегистрирован: Пн ноя 30, 2009 03:00:01
Сообщений: 43431
Откуда: Нерезиновая
Рейтинг сообщения: 0
MarToBcKuu_KoT писал(а):
Я тут случайно нашёл радиоконструктор Стереоусилитель с темброблоком (TDA1524), но к сожалению потерялся лист со схемой и разводкой печатной платы. :cry: Может кто собирал,

Их много, выпускавшихся разными фирмами..
Плата есть? Модель радиоконструктора?
Что именно нужно- сама плата, расположение деталей?

Вот это не то?
http://radiokonstruktor.ru/Usiliteli/KE617_10/


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Ищу схему от радиоконструктора темброблок на TDA1524D
СообщениеДобавлено: Пт июл 07, 2017 22:24:51
Друг Кота
Аватар пользователя

Карма: 146
Рейтинг сообщений: 5965
Зарегистрирован: Чт авг 09, 2012 01:09:39
Сообщений: 6643
Откуда: Ливны
Рейтинг сообщения: 0
Не, скорее всего не то. Самый популярный был NM2112

СпойлерИзображение



_________________
Большой опыт, порой, не даёт находить/видеть нам простые и очевидные решения. :(
Всегда с уважением, Александр.


Вернуться наверх

В сети
 Заголовок сообщения: Re: Ищу схему от радиоконструктора темброблок на TDA1524D
СообщениеДобавлено: Пт июл 07, 2017 22:45:15
Друг Кота
Аватар пользователя

Карма: 197
Рейтинг сообщений: 8628
Зарегистрирован: Пн ноя 30, 2009 03:00:01
Сообщений: 43431
Откуда: Нерезиновая
Рейтинг сообщения: 0
Возможно.. Только мастеркитовский радиоконструктор называется "Предварительный усилитель темброблок (TDA1524, стерео)" а по моей ссылке- "усилитель (на схеме Toshiba) с вынесенным аналоговым темброблоком"
Ждём-с ответа от партизана.. MarToBcKuu_KoT... :dont_know:

зы.. Я так подозреваю, что таких радиоконструкторов с десяток наберётся..


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: Ищу схему от радиоконструктора темброблок на TDA1524D
СообщениеДобавлено: Пт июл 07, 2017 22:51:34
Родился

Зарегистрирован: Пт июл 07, 2017 20:03:03
Сообщений: 14
Откуда: Самара
Рейтинг сообщения: 0
Это конечно всё похоже. Но конструктор г. Воронеж, а не Мастер Кит.
Да. Нужна схема расположения радиодеталей.

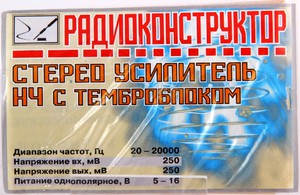

Вот фото конструктора.


Вложения:
2.jpg [19.31 KiB]
Скачиваний: 855
1.jpeg [29.03 KiB]
Скачиваний: 782
Вернуться наверх

В сети
 Заголовок сообщения: Re: Ищу схему от радиоконструктора темброблок на TDA1524D
СообщениеДобавлено: Пт июл 07, 2017 23:00:19
Друг Кота
Аватар пользователя

Карма: 197
Рейтинг сообщений: 8628
Зарегистрирован: Пн ноя 30, 2009 03:00:01
Сообщений: 43431
Откуда: Нерезиновая
Рейтинг сообщения: 0
MarToBcKuu_KoT писал(а):
Да. Нужна схема расположения радиодеталей. Вот фото конструктора.

Только надо было дать фото платы со стороны дорожек..
Ну, ещё перечислить количество и номиналы радиодеталей- тогда можно просто разобраться, что- куда..

Схема- 99,9% - типовая..


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Ищу схему от радиоконструктора темброблок на TDA1524D
СообщениеДобавлено: Сб июл 08, 2017 00:01:48
Родился

Зарегистрирован: Пт июл 07, 2017 20:03:03
Сообщений: 14
Откуда: Самара
Рейтинг сообщения: 0
MarToBcKuu_KoT писал(а):
Да. Нужна схема расположения радиодеталей. Вот фото конструктора.

Только надо было дать фото платы со стороны дорожек..
Ну, ещё перечислить количество и номиналы радиодеталей- тогда можно просто разобраться, что- куда..

Схема- 99,9% - типовая..



Вот со стороны дорожек.

А вот на счёт деталей тут проблема остались только электролитические конденсаторы 8 шт, 4 резистора и 8 керамических конденсаторов всё что осталось.
4.7uf 50v 2 шт
10uf 35v 5 шт
100uf 25v 1 шт

6к8 4 шт

0.1uf (104) 4 шт
473 конденсаторы 4 шт

всё.

Добавлено after 47 minutes 55 seconds:
Ура! Нашёл все компоненты! :))


Вложения:
4.jpg [235.33 KiB]
Скачиваний: 752
3.jpg [91.85 KiB]
Скачиваний: 394
Вернуться наверх

В сети
 Заголовок сообщения: Re: Ищу схему от радиоконструктора темброблок на TDA1524D
СообщениеДобавлено: Сб июл 08, 2017 00:37:01
Друг Кота
Аватар пользователя

Карма: 197
Рейтинг сообщений: 8628
Зарегистрирован: Пн ноя 30, 2009 03:00:01
Сообщений: 43431
Откуда: Нерезиновая
Рейтинг сообщения: 0
MarToBcKuu_KoT писал(а):
остались только электролитические конденсаторы 8 шт, 4 резистора и 8 керамических конденсаторов всё что осталось.
4.7uf 50v 2 шт
10uf 35v 5 шт
100uf 25v 1 шт
6к8 4 шт
0.1uf (104) 4 шт
473 конденсаторы 4 шт

А ещё 4 резистора где?
В общем- то нашлась схема вашего тембрблока...
Вложение:
Вопрос.JPG [112.14 KiB]
Скачиваний: 616

Кое- где там (имхо) откровенный бред, и значительное отклонение от даташитовской схемы..
В общем, я сначала нарисую так, как задумано авторами этого радиоконструктора, а потом- как я бы сам сделал..

В общем так..
Схема соединения переменных резисторов - возьмите вот ЗДЕСЬ:
Выводы на плате подписаны в соответствии с этой схемой!
СпойлерИзображение


Схема вашего радиоконструктора вот тута:
http://forum.cxem.net/index.php?/topic/ ... 5%D0%B048/
СпойлерИзображение

Расположение деталей так, как задумали авторы радиоконструктора вот:
Я бы некоторые детали просто не поставил бы, и сделал бы вот так:
Ну, это уже на ваш вкус, в принципе, их и потом можно убрать, или наоборот- сначала не ставить, а потом попробовать поставить.. :dont_know:
зы.. Плата нарисована со стороны деталей!!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Ищу схему от радиоконструктора темброблок на TDA1524D
СообщениеДобавлено: Сб июл 08, 2017 11:01:27
Родился

Зарегистрирован: Пт июл 07, 2017 20:03:03
Сообщений: 14
Откуда: Самара
Рейтинг сообщения: 0
АлександрЛ, спасибо что помогли, а то я уже давно схему на этот конструктор найти не мог. :))

Добавлено after 4 minutes 25 seconds:
Схема вашего радиоконструктора вот тута:
http://forum.cxem.net/index.php?/topic/ ... 5%D0%B048/
СпойлерИзображение

Расположение деталей так, как задумали авторы радиоконструктора вот:
Я бы некоторые детали просто не поставил бы, и сделал бы вот так:
Ну, это уже на ваш вкус, в принципе, их и потом можно убрать, или наоборот- сначала не ставить, а потом попробовать поставить.. :dont_know:
зы.. Плата нарисована со стороны деталей!![/uquote]


Я с начала попробую поставить, а потом уберу (послушаю как на звук повлияет). :)
