 Заголовок сообщения: Re: Часы (и не только) на светодиодах
СообщениеДобавлено: Сб апр 23, 2011 00:16:37
Друг Кота
Аватар пользователя

Карма: 52
Рейтинг сообщений: 846
Зарегистрирован: Вт сен 07, 2010 03:01:06
Сообщений: 16545
Откуда: Moscow-Izmaylovo
Рейтинг сообщения: 0
Кто незнает как их проверять.
Берём 5 вольт и резистор на полкило или килоом
И выясняем где что
в твоих центральные ОА или ОК 3 и 8
остальные сегменты от A до H

про напряжения
1.6 для красных
1.8 для зелёных

_________________
Лечу лечить WWWашу покалеченную технику.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы (и не только) на светодиодах
СообщениеДобавлено: Сб апр 23, 2011 11:19:38
Сверлит текстолит когтями
Аватар пользователя

Карма: 5
Рейтинг сообщений: 10
Зарегистрирован: Сб апр 03, 2010 08:57:35
Сообщений: 1138
Рейтинг сообщения: 0
Gur_man писал(а):
Э... Тоже недавно стал обладателем таких индикаторов. :)
Искал инфу по ним, нашел что-то, может и вам пригодится.


С электрической печатной машинки выдернули ))))
я когда то тоже от туда выломал)

_________________
Ты думаешь ты думал как ты думаешь? (с)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы (и не только) на светодиодах
СообщениеДобавлено: Вс апр 24, 2011 07:33:25
Грызет канифоль

Зарегистрирован: Ср сен 23, 2009 16:19:32
Сообщений: 298
Откуда: Зеленогорск, Красноярский край
Рейтинг сообщения: 0

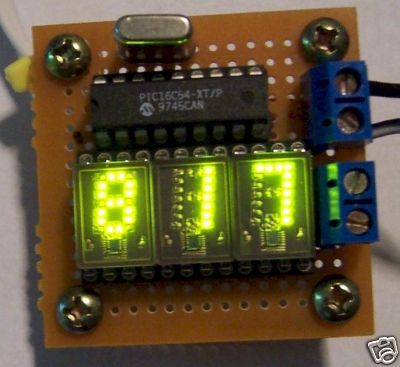

НА счет малентького с дешифратором, это 490ИП1, а с цифрой как у АЛС324 это были ИП2. А вот еще импортная штучка HDSP 0960
Изображение Изображение


Вложения:
92ac_1.JPG [25.79 KiB]
Скачиваний: 924
KGrHqYH-DgE_1.JPG [6.85 KiB]
Скачиваний: 718
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы (и не только) на светодиодах
СообщениеДобавлено: Вс апр 24, 2011 12:24:38
Друг Кота
Аватар пользователя

Карма: 52
Рейтинг сообщений: 846
Зарегистрирован: Вт сен 07, 2010 03:01:06
Сообщений: 16545
Откуда: Moscow-Izmaylovo
Рейтинг сообщения: 0
с дешифраторами есть и
DL2416
DL02416


без дешивраторов аналагичная
в часах на ICM7217 ICM7213 4013 4001

_________________
Лечу лечить WWWашу покалеченную технику.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы (и не только) на светодиодах
СообщениеДобавлено: Вс апр 24, 2011 15:43:47
Мудрый кот
Аватар пользователя

Карма: 25
Рейтинг сообщений: 79
Зарегистрирован: Вт окт 05, 2010 01:08:57
Сообщений: 1800
Рейтинг сообщения: 0
АМОР спасибо дружище за 490ИП2, а то я помню что вроде были какие то индикаторы в дип14 корпусе с большой (относительно) цифрой расположенной посередине этого корпуса. В свое время достать их было моей мечтой.

_________________
KIT


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы (и не только) на светодиодах
СообщениеДобавлено: Вс апр 24, 2011 16:29:50
Грызет канифоль

Зарегистрирован: Ср сен 23, 2009 16:19:32
Сообщений: 298
Откуда: Зеленогорск, Красноярский край
Рейтинг сообщения: 0
И сейчас это мечта. У нас на работе ЗИП для приборов осталось 25 штук. А приборов 80 штук и в каждом по 10 индикаторов, так завод вынужден их искать везде и покупать по бешенной цене. Выгребли уже почти все, попробую у мужиков на работе мышкануть "для сэбэ". Они на вес золота :?


Вернуться наверх

Распродажа паяльного оборудования ATTEN!
Паяльные станции, паяльники и аксессуары по самой выгодной цене.

По промокоду radiokot скидка 10%
Не в сети
 Заголовок сообщения: Re: Часы (и не только) на светодиодах
СообщениеДобавлено: Вс апр 24, 2011 16:56:49
Грызет канифоль

Зарегистрирован: Ср сен 23, 2009 16:19:32
Сообщений: 298
Откуда: Зеленогорск, Красноярский край
Рейтинг сообщения: 0
m.ix а нету программ или модулей для поключения DL2416 к контроллеру (любому, хоть на 8031) ?. У меня почти такой же NSM1416 - более ранняя версия от National Semi


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы (и не только) на светодиодах
СообщениеДобавлено: Вс апр 24, 2011 21:25:24
Друг Кота
Аватар пользователя

Карма: 52
Рейтинг сообщений: 846
Зарегистрирован: Вт сен 07, 2010 03:01:06
Сообщений: 16545
Откуда: Moscow-Izmaylovo
Рейтинг сообщения: 0
не нету ни чего для них.
И только это

_________________
Лечу лечить WWWашу покалеченную технику.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы (и не только) на светодиодах
СообщениеДобавлено: Пн апр 25, 2011 15:08:57
Мучитель микросхем
Аватар пользователя

Карма: 2
Рейтинг сообщений: 17
Зарегистрирован: Пн янв 24, 2011 14:42:18
Сообщений: 438
Откуда: Крым
Рейтинг сообщения: 0
m.ix писал(а):
с дешифраторами есть и
DL2416
DL02416
без дешивраторов аналагичная
в часах на ICM7217 ICM7213 4013 4001

Классные индикаторы! Есть ли сейчас возможность достать их?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы (и не только) на светодиодах
СообщениеДобавлено: Пн апр 25, 2011 17:13:33
Грызет канифоль

Зарегистрирован: Ср сен 23, 2009 16:19:32
Сообщений: 298
Откуда: Зеленогорск, Красноярский край
Рейтинг сообщения: 0
m.ix спасибо братан! Грамотно подключение поюзаю, а с программированием придется разгребаться.

Zorndaik по E-Bay пошарься там много этого добра, тока цены - самолет. Вот я ищу один индикатор TIL311 (Texas Instr) ну не могу найти (у меня три нулевых есть :))) ). На акуционе нашел, но цена-а-а-а :o Надо кучу за дофига товаров заказывать, чтоб на доставке не влететь :(

Подключением и программированием HDSP 2114 никто не поделится ?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы (и не только) на светодиодах
СообщениеДобавлено: Пн апр 25, 2011 19:01:47
Друг Кота
Аватар пользователя

Карма: 52
Рейтинг сообщений: 846
Зарегистрирован: Вт сен 07, 2010 03:01:06
Сообщений: 16545
Откуда: Moscow-Izmaylovo
Рейтинг сообщения: 0
ПОкупал у барахольщиков на митьке.
Ещё когда там не было дома.

_________________
Лечу лечить WWWашу покалеченную технику.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы (и не только) на светодиодах
СообщениеДобавлено: Пн апр 25, 2011 21:06:24
Мучитель микросхем
Аватар пользователя

Карма: 2
Рейтинг сообщений: 17
Зарегистрирован: Пн янв 24, 2011 14:42:18
Сообщений: 438
Откуда: Крым
Рейтинг сообщения: 0
m.ix писал(а):
ПОкупал у барахольщиков на митьке.
Ещё когда там не было дома.

Ясненько. Не пробовали запускать на нем генерацию букв?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы (и не только) на светодиодах
СообщениеДобавлено: Пн апр 25, 2011 22:49:09
Друг Кота
Аватар пользователя

Карма: 52
Рейтинг сообщений: 846
Зарегистрирован: Вт сен 07, 2010 03:01:06
Сообщений: 16545
Откуда: Moscow-Izmaylovo
Рейтинг сообщения: 0
нет
мог бы попробовать да вот по к схеме нету
я не программер, я лишь могу повторить чей то опыт
на уровне железок и всё что только могу.

_________________
Лечу лечить WWWашу покалеченную технику.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы (и не только) на светодиодах
СообщениеДобавлено: Пн май 09, 2011 20:11:16
Мучитель микросхем
Аватар пользователя

Карма: 3
Рейтинг сообщений: 12
Зарегистрирован: Вс мар 20, 2011 17:10:34
Сообщений: 457
Откуда: Эстония
Рейтинг сообщения: 0
Рылся на ютубе, нашел вот такие часики;
http://www.youtube.com/watch?v=aaBk_6JH ... re=related
Это-же почти полный аналог часов никси! Только светодиодные и вместо катодов пластинки оргстекла.
Интересно, что-бы такое повторить, можно просто взять схему от часов на газоразрядных индикаторах и поменять высоковольтную часть на простую, но чем тогда можно заменить К155ИД1 чтобы все совпадало, включая входы, выходы и тд, есть ли у нее какой нибудь "точный" низковольтный аналог?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы (и не только) на светодиодах
СообщениеДобавлено: Пн май 09, 2011 23:17:28
Потрогал лапой паяльник

Зарегистрирован: Пн май 04, 2009 17:45:33
Сообщений: 337
Откуда: Киев
Рейтинг сообщения: 0
Gur_man писал(а):
есть ли у нее какой нибудь "точный" низковольтный аналог?

Точный т.е. pin-to-pin совместимый ?
Ну вообще в доке на ИД1 указанно, что это "двоично-десятичный дешифратор с высоковольтным выходом", думаю можно заменить обычным двоично-десятичным , например HEF4028B , тока цоколевка у них не совпадает.
Вообще часики классные, гравировка на пластинках наверное лазерная, не знаю как она по цене :roll:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы (и не только) на светодиодах
СообщениеДобавлено: Пн май 09, 2011 23:24:40
Друг Кота
Аватар пользователя

Карма: 52
Рейтинг сообщений: 846
Зарегистрирован: Вт сен 07, 2010 03:01:06
Сообщений: 16545
Откуда: Moscow-Izmaylovo
Рейтинг сообщения: 0
кто то не заметил описалово
http://www.gp.uec.ac.jp/elecon/2008elec ... rk_05.html
если размеры не смущают 155ИД3
561 ид1

_________________
Лечу лечить WWWашу покалеченную технику.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы (и не только) на светодиодах
СообщениеДобавлено: Пн май 09, 2011 23:59:19
Мудрый кот
Аватар пользователя

Карма: 25
Рейтинг сообщений: 79
Зарегистрирован: Вт окт 05, 2010 01:08:57
Сообщений: 1800
Рейтинг сообщения: 0
m.ix я так понял, что человек хочет полный аналог и по выводам, чтоб ничего не переделывать. Вроде таких нет.
Gur_man функциональный аналог - 155ид10, 561ИД1(предпочтительно) но выводы не совпадают. В принципе пойдет любой двоично-десятичный дешифратор.

_________________
KIT


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы (и не только) на светодиодах
СообщениеДобавлено: Вт май 10, 2011 00:25:19
Друг Кота
Аватар пользователя

Карма: 52
Рейтинг сообщений: 846
Зарегистрирован: Вт сен 07, 2010 03:01:06
Сообщений: 16545
Откуда: Moscow-Izmaylovo
Рейтинг сообщения: 0
А что где то схема с печаткой имеется?
ИД10 две штуки по ошибке купил вместо ИД1
176ИД1 то же подойдёт но и всё остальное нужно на КМОП делать

_________________
Лечу лечить WWWашу покалеченную технику.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы (и не только) на светодиодах
СообщениеДобавлено: Вт май 10, 2011 00:44:15
Мудрый кот
Аватар пользователя

Карма: 25
Рейтинг сообщений: 79
Зарегистрирован: Вт окт 05, 2010 01:08:57
Сообщений: 1800
Рейтинг сообщения: 0
Схемы с печаткой нет. просто спросили
Цитата:
что-бы такое повторить, можно просто взять схему от часов на газоразрядных индикаторах и поменять высоковольтную часть на простую, но чем тогда можно заменить К155ИД1 чтобы все совпадало, включая входы, выходы и тд, есть ли у нее какой нибудь "точный" низковольтный аналог?
я так понимаю, чел хочет взять какую нибудь готовую схему Nixie часов, выкинуть 155ид1, и вместо неё поставить полный низковольтный аналог. Такого аналога по моему нет. А просто функциональных - сколько хочешь.

_________________
KIT


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы (и не только) на светодиодах
СообщениеДобавлено: Вт май 10, 2011 02:02:15
Друг Кота
Аватар пользователя

Карма: 52
Рейтинг сообщений: 846
Зарегистрирован: Вт сен 07, 2010 03:01:06
Сообщений: 16545
Откуда: Moscow-Izmaylovo
Рейтинг сообщения: 0
O-LED писал(а):
функциональных - сколько хочешь.

просчитаем
155ид10 раз
561ид1 два
176ид1 три

схему можно взять из никсей КОТовской лаборатории мега8

_________________
Лечу лечить WWWашу покалеченную технику.


Вернуться наверх
