 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Ср июн 18, 2014 21:07:00
Встал на лапы
Аватар пользователя

Зарегистрирован: Пн мар 24, 2014 14:23:11
Сообщений: 125
Откуда: Барнаул. Алтайский край
Рейтинг сообщения: 0
собрал часы по схеме( Ян делал из хромированной трубы корпус). Хочу вместо зуммера поставить ФМ модулятор. Вот только сигнал на зуммер подаётся прерывистый. Возможно ли без изменения прошивки получить 5 вольт постоянки?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Чт июн 19, 2014 09:12:07
Сверлит текстолит когтями
Аватар пользователя

Карма: 10
Рейтинг сообщений: 127
Зарегистрирован: Пт май 20, 2011 09:13:02
Сообщений: 1121
Откуда: Украина
Рейтинг сообщения: 0
Жентяй писал(а):
Вот только сигнал на зуммер подаётся прерывистый. Возможно ли без изменения прошивки получить 5 вольт постоянки?
Первое что пришло на ум,емкость около 10 мкФ.


Вложения:
Точечный рисунок.JPG [12.77 KiB]
Скачиваний: 589
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Чт июн 19, 2014 09:22:05
Друг Кота

Карма: 64
Рейтинг сообщений: 1013
Зарегистрирован: Пт мар 07, 2008 06:54:43
Сообщений: 4332
Откуда: Ижевск
Рейтинг сообщения: 0
Я бы вместо диода поставил резистор.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Чт июн 19, 2014 10:54:23
Сверлит текстолит когтями
Аватар пользователя

Карма: 10
Рейтинг сообщений: 127
Зарегистрирован: Пт май 20, 2011 09:13:02
Сообщений: 1121
Откуда: Украина
Рейтинг сообщения: 0
Диод стоит чтобы сохранять заряд на кондере при 0 на выходе порта.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Чт июн 19, 2014 17:25:44
Встал на лапы
Аватар пользователя

Зарегистрирован: Пн мар 24, 2014 14:23:11
Сообщений: 125
Откуда: Барнаул. Алтайский край
Рейтинг сообщения: 0
Попробую. Вешал реле на 5 вольт+параллельно конденсатор. Походу не успевал заряжаться.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Чт июн 19, 2014 22:32:42
Сверлит текстолит когтями
Аватар пользователя

Карма: 10
Рейтинг сообщений: 127
Зарегистрирован: Пт май 20, 2011 09:13:02
Сообщений: 1121
Откуда: Украина
Рейтинг сообщения: 0
Жентяй писал(а):
Походу не успевал заряжаться.
Нарисуйте как Вы пробовали подключать.Возможно чтобы уменьшить ток базы и соответственно дать четкую лог 1 необходимо сделать еще один каскад на транзе.


Вернуться наверх

Распродажа паяльного оборудования ATTEN!
Паяльные станции, паяльники и аксессуары по самой выгодной цене.

По промокоду radiokot скидка 10%
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт июн 20, 2014 15:50:31
Встал на лапы
Аватар пользователя

Зарегистрирован: Пн мар 24, 2014 14:23:11
Сообщений: 125
Откуда: Барнаул. Алтайский край
Рейтинг сообщения: 0
По схеме и подключал.По идее должен стоять бузер с внутренним генератором. Вместо транзистора MPSA42 поставил кт805. Хочу скажем так, управлять слаботочной нагрузкой. Через реле например запустить микродвигатель или мп3 плеер. По схеме, сигнал с ноги контроллера открывает транзистор. Кстати плата получилась размером 70/110 мм, правда без индикаторов.


Вложения:
клоки.lay [192.7 KiB]
Скачиваний: 305
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт июн 20, 2014 17:20:34
Держит паяльник хвостом
Аватар пользователя

Карма: 1
Рейтинг сообщений: 9
Зарегистрирован: Пт ноя 20, 2009 14:32:31
Сообщений: 927
Откуда: Минск
Рейтинг сообщения: 0
На ATMega406 кто-нибудь пробовал собирать?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт июн 20, 2014 17:33:18
Встал на лапы
Аватар пользователя

Карма: 3
Рейтинг сообщений: 25
Зарегистрирован: Ср май 08, 2013 10:03:59
Сообщений: 141
Откуда: Курск
Рейтинг сообщения: 0
Здравствуйте , хотел собрать часики вот фото ,

помогите найти печатку и прошивку .

спасибо



Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт июн 20, 2014 17:39:08
Сверлит текстолит когтями
Аватар пользователя

Карма: 10
Рейтинг сообщений: 127
Зарегистрирован: Пт май 20, 2011 09:13:02
Сообщений: 1121
Откуда: Украина
Рейтинг сообщения: 0
redut68 писал(а):
Здравствуйте , хотел собрать часики вот фото ,

Это Санни клок,в этой ветке инфы валом,поищите.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт июн 20, 2014 18:02:20
Мудрый кот
Аватар пользователя

Карма: 27
Рейтинг сообщений: 656
Зарегистрирован: Ср апр 04, 2012 09:55:53
Сообщений: 1789
Откуда: Северодонецк
Рейтинг сообщения: 0
ТУТ есть и первый сани печатка и второй..

_________________
У того, кто делает — получается редко. У того, кто не делает — не получается никогда.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт июн 20, 2014 23:08:31
Встал на лапы
Аватар пользователя

Карма: 3
Рейтинг сообщений: 25
Зарегистрирован: Ср май 08, 2013 10:03:59
Сообщений: 141
Откуда: Курск
Рейтинг сообщения: 0
Нужна печатка с разводкой под светодиоды.


Последний раз редактировалось AlekseyEnergo Вс июн 22, 2014 19:12:00, всего редактировалось 2 раз(а).
Нарушение пункта 2.7 правил форума. Подредактировал. Повторное, заблокировал на 3 дня


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс июн 22, 2014 01:50:00
Друг Кота
Аватар пользователя

Карма: 54
Рейтинг сообщений: 839
Зарегистрирован: Сб дек 24, 2011 05:02:33
Сообщений: 4323
Откуда: Киев
Рейтинг сообщения: 1
Медали: 1
Получил миской по аватаре (1)



_________________
mss_ja@rambler.ru


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс июн 22, 2014 12:55:52
Друг Кота
Аватар пользователя

Карма: 58
Рейтинг сообщений: 389
Зарегистрирован: Чт мар 20, 2008 01:06:40
Сообщений: 3271
Откуда: Севастополь
Рейтинг сообщения: 0
Да, крутые малышки...

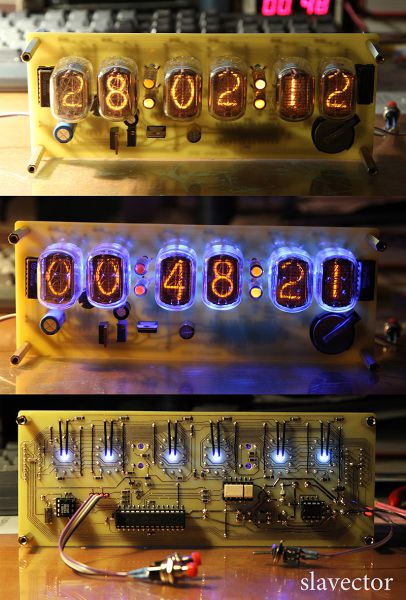

Сделал вариант "наручных" часов теперь уже на Z5900M, размеры 52х40х15 мм

Изображение Изображение

_________________
>(*.*)<
Котище огромно, ушасто, пушисто, глазасто, зубасто, колючелапо и мявай. (c)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс июн 22, 2014 22:39:14
Потрогал лапой паяльник
Аватар пользователя

Карма: 1
Рейтинг сообщений: 49
Зарегистрирован: Сб апр 27, 2013 21:39:15
Сообщений: 374
Откуда: Украина
Рейтинг сообщения: 0
А кто расскажет вместо К155ИД1 можно ставить КМ155ИД1 ?

Они ведь ни чем кроме корпуса не отличаются ?
Все проекты и фотографии готовых часов выложенные в этой теме собраны на К155ИД1 но можно ставить и КМ155ИД1 или нет ?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс июн 22, 2014 23:02:39
Это не хвост, это антенна
Аватар пользователя

Карма: 48
Рейтинг сообщений: 366
Зарегистрирован: Пт июн 22, 2012 20:51:16
Сообщений: 1371
Откуда: Россия
Рейтинг сообщения: 0
xSanders писал(а):
А кто расскажет вместо К155ИД1 можно ставить КМ155ИД1 ?
Всё тоже самое.
Ставь куда угодно.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн июн 23, 2014 00:01:21
Друг Кота
Аватар пользователя

Карма: 51
Рейтинг сообщений: 6076
Зарегистрирован: Чт окт 04, 2012 09:46:20
Сообщений: 5248
Откуда: г. Ростов-на-Дону
Рейтинг сообщения: 0
xSanders писал(а):
А кто расскажет вместо К155ИД1 можно ставить КМ155ИД1 ? Они ведь ни чем кроме корпуса не отличаются ?

Абсолютно одинаковые микросхемы. Только:
К155ИД1 - пластмассовый корпус,
КМ155ИД1 - керамический корпус.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн июн 23, 2014 13:44:14
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 11
Рейтинг сообщений: 88
Зарегистрирован: Вт фев 09, 2010 02:04:53
Сообщений: 2018
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
mss_ja, где Вы раздобыли такие редкие лампы? :shock:
Впрочем, ИН-5Б-1 у меня тоже есть :roll:
Интересно, почему не могли все эти символы поместить в одну лампу? И что означает цифра 1?

_________________
Фак, кот грызёт провод! Сейчас его ударит либо током, либо тапком! ))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн июн 23, 2014 14:59:32
Друг Кота
Аватар пользователя

Карма: 54
Рейтинг сообщений: 839
Зарегистрирован: Сб дек 24, 2011 05:02:33
Сообщений: 4323
Откуда: Киев
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
Гефестион писал(а):
где Вы раздобыли

... с ин вторыми попались...
надо будет их suslogon в коллекцию подарить.. как нибудь передам ему.

_________________
mss_ja@rambler.ru


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн июн 23, 2014 16:08:01
Друг Кота
Аватар пользователя

Карма: 38
Рейтинг сообщений: 549
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10703
Откуда: Москва
Рейтинг сообщения: 0
Гефестион писал(а):
Впрочем, ИН-5Б-1 у меня тоже есть :roll:

не от меня ли?)))

mss_ja писал(а):

надо будет их suslogon в коллекцию подарить.. как нибудь передам ему.

спасибо! б-1 кажись у меня есть (на днях уточню),а вот а-1 нету и буду очень рад получить ее :oops:

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, 138, 155, 157, лампу ИСШ-7.
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх
