Автор:  ALEXLAB [ Пт фев 11, 2011 00:51:44 ]
Заголовок сообщения:  Re: Часы на газоразрядных индикаторах

Nixie писал(а):
Фотка с одного "сайтомагазина" часов :) , доказывающая, что ИД1 еще производятся, а так же то, что ,похоже, запасы совковых ИД1 и своих 74141 у буржуев заканчиваются ...


Батюшки свет!!! енто ж ИНТЕГРАЛ!!! Батька знает толк в никсях!!! :)))
В магазинах продаются только совдеповские. Видимо у них все на экспорт уходят :))

Автор:  ~220V [ Пт фев 11, 2011 02:06:15 ]
Заголовок сообщения:  Re: Часы на газоразрядных индикаторах

Egorka555 писал(а):
Кстати, вот откопал в коробке :) фото ниже

:shock: :shock: :shock: Включите её пожалуйста :o

Автор:  DYK [ Пт фев 11, 2011 02:31:44 ]
Заголовок сообщения:  Re: Часы на газоразрядных индикаторах

оооооо да BURROUND включеный aaa :o встудию :)))

Автор:  Coolish [ Пт фев 11, 2011 08:21:20 ]
Заголовок сообщения:  Re: Часы на газоразрядных индикаторах

DYK писал(а):
Итак как и обещал на 385стр , развел пробную печатку блока питания ,разводку делал CD маркером нато она и пробная :))) впринципе доволен ,но не очень

мах выдает 192v хотелось бы больше ,по сравнению с 555 блоком пит., это маловато :(

диапазон подстройки от129v до 192v

по 5v выдает нормально не проседает


Для выжимания максимума без добавления новых деталей можно попробовать:
1) транзистор IRF740 (снизит сопротивление открытого ключа).
2) резистор 330 Ом заменить на 100 (мощностью не менее 1 Вт), 330 тоже наверное греется не слабо (улучшит форму сигнала на затворе и мощность высокого, но ухудшит КПД в целом за счёт нагрева этого резистора).
3) индуктивность поставить 220 микрогенри (если сейчас она греется - уберет нагрев, улучшит характеристики).
4) C9 убрать, не пойму зачем его ставят вообще.

Автор:  suslogon [ Пт фев 11, 2011 08:54:51 ]
Заголовок сообщения:  Re: Часы на газоразрядных индикаторах

Egorka555 , неплохая там у вас коробка)))

Автор:  Gordon011 [ Пт фев 11, 2011 09:46:26 ]
Заголовок сообщения:  Re: Часы на газоразрядных индикаторах

Ура! Сделал сегодня эффект плавной смены цифр.
Код пока быдлокодерский, если кому нужен - пишите.

http://www.youtube.com/watch?v=v99ae2X8Zlo

Автор:  Apparatchik [ Пт фев 11, 2011 10:42:26 ]
Заголовок сообщения:  Re: Часы на газоразрядных индикаторах

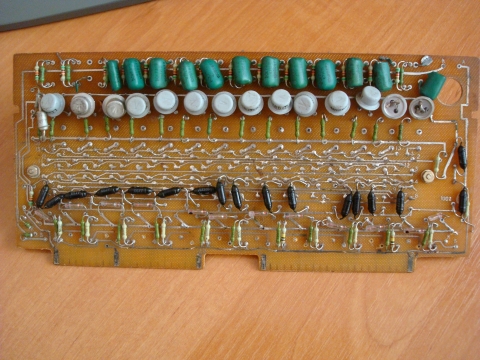

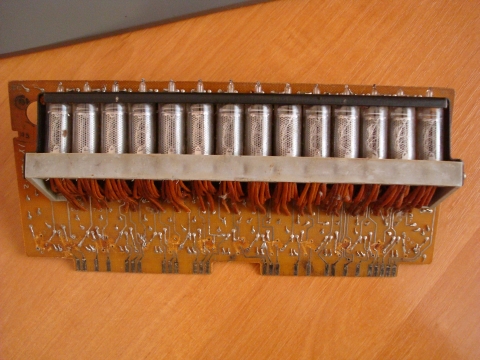

Вот купил за десятку на рынке ИН-16


Вложения:
DSC05503.JPG [184.52 KiB]
Скачиваний: 2540
DSC05501.JPG [165.12 KiB]
Скачиваний: 2552

Автор:  Волосатый [ Пт фев 11, 2011 11:29:27 ]
Заголовок сообщения:  Re: Часы на газоразрядных индикаторах

Apparatchik писал(а):
Вот купил за десятку на рынке ИН-16

Нам бы такие рынки :))) за десятку гривен?

Лампы наверно какого-то бородатого года раз такие ключи стоят?

Автор:  Apparatchik [ Пт фев 11, 2011 11:40:41 ]
Заголовок сообщения:  Re: Часы на газоразрядных индикаторах

Волосатый писал(а):
Нам бы такие рынки :))) за десятку гривен?

Гривен.
Волосатый писал(а):
Лампы наверно какого-то бородатого года раз такие ключи стоят?

Ещо неразбирал, если сбоку заглянуть, то вроде 77го года. Транзисторы МП26Б и внизу когда то были какие-то транзисторы, но их повыдёргивали.

Автор:  hrdr [ Пт фев 11, 2011 11:42:50 ]
Заголовок сообщения:  Re: Часы на газоразрядных индикаторах

Gordon011 писал(а):
Ура! Сделал сегодня эффект плавной смены цифр.
Код пока быдлокодерский, если кому нужен - пишите.

http://www.youtube.com/watch?v=v99ae2X8Zlo

Если выложите свой проект (схема+прошивка), многие люди будут Вам благодарны!

Автор:  uldemir [ Пт фев 11, 2011 12:06:09 ]
Заголовок сообщения:  Re: Часы на газоразрядных индикаторах

Там стоят П308. Именно с такой платы и мои запасы ИН-16-х. Мне такую платку подарили. Интересно то, что у левых 6-ти или 8-ми ламп обкусаны оба вывода запятой, а у оставшихся справа - только один - правый. Левый оставлен нормальной длины. Однако, разбирая её, меня не покидала мысль - какой гемморой был её изготовить. Вставить 14 ламп по 11-12 контактов через эту пласстмасску, попасть в дырочки на плате и при этом не перепутать. Я свои 6 ламп целый вечер припаивал. Конечно, на этой плате проще - не надо было выравнивать лампы по высоте, по наклону и т.д., но все-равно, выглядит туго.

Автор:  Apparatchik [ Пт фев 11, 2011 12:25:16 ]
Заголовок сообщения:  Re: Часы на газоразрядных индикаторах

uldemir писал(а):
Интересно то, что у левых 6-ти или 8-ми ламп обкусаны оба вывода запятой, а у оставшихся справа - только один - правый. Левый оставлен нормальной длины.
Действительно запятая (левая) используется только в шести последних разрядах.
uldemir писал(а):
Я свои 6 ламп целый вечер припаивал.
А печаткой можете поделиться?

Автор:  uldemir [ Пт фев 11, 2011 13:44:06 ]
Заголовок сообщения:  Re: Часы на газоразрядных индикаторах

А я лукаво не мудрствовал. вспомнл как когда-то давно делал для ИВ-3 - поставил квадратом 4х4. Только у ИН-16 не 12, а 13 ног - пришлось немного усложнить:
Код:
9  8  7  6
10       5
11 12 3  4
  13 1 2
Вложение:
Картинка какая-то не наглядная. Но, как я и говорил - по одному слою я немогу придумать как развести.
p.s Пардон. Соврамши - П308 тама.

Автор:  MVGudkov [ Пт фев 11, 2011 14:15:38 ]
Заголовок сообщения:  Re: Часы на газоразрядных индикаторах

Здраствуйте. Мне попал в руки газоразрядный шкальный индикатор ИН-33, но я ниразу не имел дел с такими вещами. Прошу помочь мне. Требуеться схема подключения и трансформатор питания желательно от 12-14вольт. Прошу, помогите чем сможете.

Автор:  suslogon [ Пт фев 11, 2011 15:08:42 ]
Заголовок сообщения:  Re: Часы на газоразрядных индикаторах

1. питание можно сделать от дс-дс на мах1771 например.
2. схема включения..тут все сложнее...советую для начала найти про такие шкалы в данной теме и почитать спрвочники - там есть описание конструкции и принципа управления

Автор:  Denismu4itel [ Пт фев 11, 2011 18:10:47 ]
Заголовок сообщения:  Re: Часы на газоразрядных индикаторах

Вот как и обещал =))

Вложения:
P2110330.jpg [166.71 KiB]
Скачиваний: 1027
P2110329.jpg [190.52 KiB]
Скачиваний: 886

Автор:  MVGudkov [ Пт фев 11, 2011 18:11:21 ]
Заголовок сообщения:  Re: Часы на газоразрядных индикаторах

А накал индикатор ИН-33 производиться постоянкой?

Вложения:
SNC00004a.jpg [199.28 KiB]
Скачиваний: 831

Автор:  *Trigger* [ Пт фев 11, 2011 18:16:59 ]
Заголовок сообщения:  Re: Часы на газоразрядных индикаторах

В ГРИ нет накала. Высокое напряжение - постоянка. Это индикатор (лампа) с холодным катодом.

Автор:  FreshMan [ Пт фев 11, 2011 18:18:24 ]
Заголовок сообщения:  Re: Часы на газоразрядных индикаторах

sergeisams писал(а):
FreshMan писал(а):
помогите плиз со схемами для часов:
электроника 2-06
Смотри здесь http://a3print.ru/printer/132/11/index.html . и http://monitor.net.ru/forum/files/_____ ... 15_115.gif
По поводу ТК-01 - на чём собраны? Хорошо бы фото.

Фото пока сделать не могу, собраны на КА1016ХЛ1
смотрел на предложенных вами сайтах ...... там есть :( но схема очень не разборчива....

Автор:  MyxoMop [ Пт фев 11, 2011 18:19:48 ]
Заголовок сообщения:  Re: Часы на газоразрядных индикаторах

MVGudkov писал(а):
А накал индикатор ИН-33 производиться постоянкой?

Какой накал в газоразряде? :shock:

Denismu4itel
ИМХО, у тя конкретная засветка соседних индикаторов. Семерка вроде вобще во всех лампах засвечена. А на левых индикаторах явно виден 0. Может я придираюсь или мне кажется?
p.s. я надеюсь ты не котов мучаешь? :)))
