С ВМ80 гимора многа с питальником - минус пять, плюс пять, плюс двенадцать вольт. Да еще и определенная последовательность их подачи, а самое вырвимозгное - определенная последовательность снятия напряжений. То есть в общем случае, нельзя взять и рубануть плату по питанию. Ну это конечно, если гайдам и даташитам следовать, но кто им в самопальных наколенных махарайках следовал когда-нибудь, быгыгы. Поэтому наверное можно и без минус пяти вольт, и включать все питальники одновременно, и уж тем более хрен положить на то, как их отключать.
Но я все-таки выбрал нечто среднее между положить болт на даташиты и сделать по даташитам - Плата питается от входящих 12 вольт и формирует: минус 5 вольт, они появляются первыми, затем спустя ~15мс одновременно поднимаются 5 вольт и 12 вольт. В обратной последовательности снятия напряжений при отрубании питания не делал - это уже имхо очень оверкилл для домашней поделки на коленке =\
С ВМ80 гимора многа с питальником - минус пять, плюс пять, плюс двенадцать вольт. Да еще и определенная последовательность их подачи, а самое вырвимозгное - определенная последовательность снятия напряжений.
И не только с ними, а с массой чипов сделанных по схожей технологиии. Мне АЦП/ЦАП какой-то попадался, ПВ1 что ли. Я даташит на него почитал, почитал, да и отложил в сторону. Там два напряжения питания, и еще внешнее опорное, и подавать их нужно в строгой последовательности.
_________________ Астролябия-сама меряет, было бы что мерять!!!
Да подавать то ладно, щаз все современные dc/dc контроллеры умеют и бутстрап кондер задержку, и power good выходы, и вообще бывают программируемые. Power sequence, то есть порядок подачи напряжений есть и во всех современных ноутах/телефонах/материнках/что угодно. Это не проблема сейчас вообще. А вот приколюха со снятиями напряжений в обратной последовательности - вот это да. Хотя конечно сейчас тоже решаема, например в лоб суперконденсаторами (ионисторами) и каким-либо гипервизором. Но да, такое....
В конце концов я думаю на это (на очередность снятия напряжений) забивали и во времена актуальности ВМ80, ну уж по крайней мере в бытовухе то точно (радио86рк всякие и тд), может где-то в промке блюли. А для домашней поделки "на поиграться" и подавно.
С ВМ80 гимора многа с питальником - минус пять, плюс пять, плюс двенадцать вольт.
Раньше - может быть. Но сейчас это решается в несколько кликов заказа на али кучки копеечных DC-DC. Разве что на -5V будет чуток подороже, так как нужен гальванически изолированный.
PS: А если для обучения, то лучше вообще забыть обо всех этих Z80 и ВМ80. И купить плату на любом Cortex-M с эмулятором. Изучать на ней намного проще будет. Да и пользы в разы больше. И начать можно сразу же, не тратя понапрасну время на программирования всяких ПЗУ и решение прочих искусственных проблем. Ещё бы с релейных схем начали изучение программирования....
Последний раз редактировалось jcxz Пн май 15, 2023 20:44:42, всего редактировалось 1 раз.
PS: А если для обучения, то лучше вообще забыть обо всех этих Z80 и ВМ80. И купить плату на любом Cortex-M с эмулятором. Изучать на ней намного проще будет. Да и пользы в разы больше. И начать можно сразу же, не тратя понапрасну время на программирования всяких ПЗУ и решение прочих искусственных проблем.
Ещё бы с релейных схем начали изучение программирования....
Погуглить "РЦВМ-1". Я подобное, конечно не делал, но часто для мелкой бытовой автоматизации раньше использовал несколько реле. Спаять 3-4 релюшки "навесом" часто проще, чем городить огород как заставить что-то вроде атмега8 (и ардуино в частности) управлять "оборудованием" -- это же самое реле и придется подключать, да еще и программировать, прошивать и т.д. надо. Конечно, это при решении примитивных задач уровня "включить насос когда вода в баке кончится, выключить когда наполнится", но все же.
Думаю, что нельзя -) Потому что нет ни схемки, ни описания, ни желания их делать. Это даже никакой ни контроллер, а всего лишь навсего часы, которые я здесь (на форуме) уже показывал где-то в часовых темах, но могу и еще раз показать, мне не жалко:

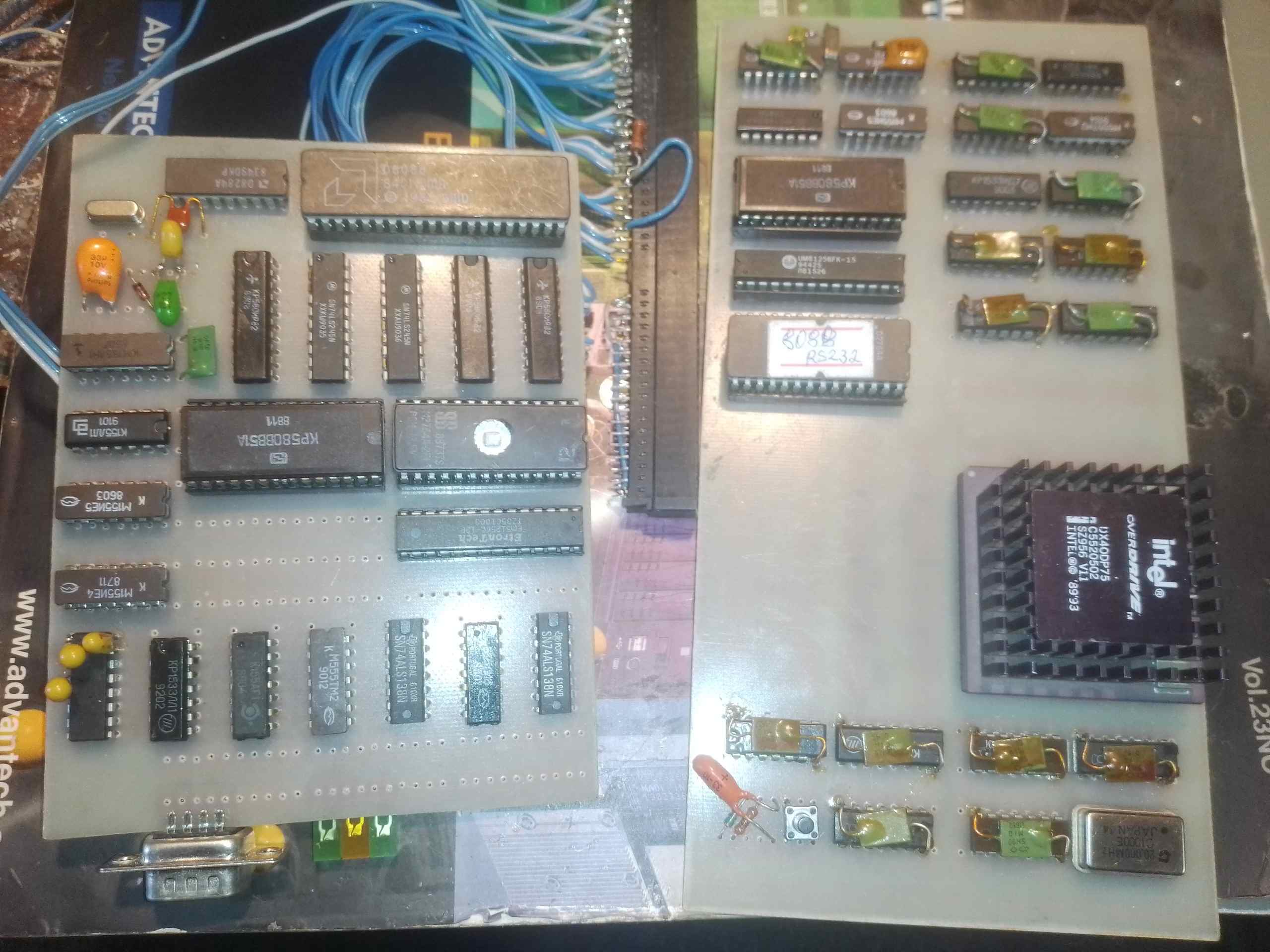

Как видно из картинки, устройство было изначально собрано на обычной макетке, и внизу классическая борода из МГТФа. Ну а картинка что выше - это просто нарисовал плату по образу и подобию.
Даже если гипотетически предположить, что я могу нарисовать и схему и поделится герберами (если совсем от тоски вдруг помирать буду), то всё равно особого смысла все это повторять в точности нет. Потому что я делал плату чисто под себя, под имеющиеся у меня детали, что бы не ничего не покупать. Лепил из того, что было, так сказать. Именно поэтому на плате дичайший микс из smd 0402, 0805, qfn, МЛТ, DIP и б-г знает еще каких корпусов. Одни мосфеты с токами под 80 омпэр чего стоят, хотя можно было бы поставить в sot23 корпусе или меньше. Ну и тд.
А пусть zx_gamer себе древнючий телефон с АОНом в подарок возьмет на местном форуме или группе в соцсетях, и будет ему сразу все что нужно почти. Телефонную часть только выпаять и выбосить, и не надо ничего разводить, травить и распаивать. Если повезет распространенную модель заполучить, Эллис какую-нибудь или Русь, тогда и схема найдется.
_________________ Астролябия-сама меряет, было бы что мерять!!!
А пусть zx_gamer себе древнючий телефон с АОНом в подарок возьмет на местном форуме
Дык где местный форум и где этот zx_gamer! Будь он в СПб, я бы ему презентовал недособранный Ленинград, который документирован по уши. Это всяко лучше, чем городить что-то на 8080...

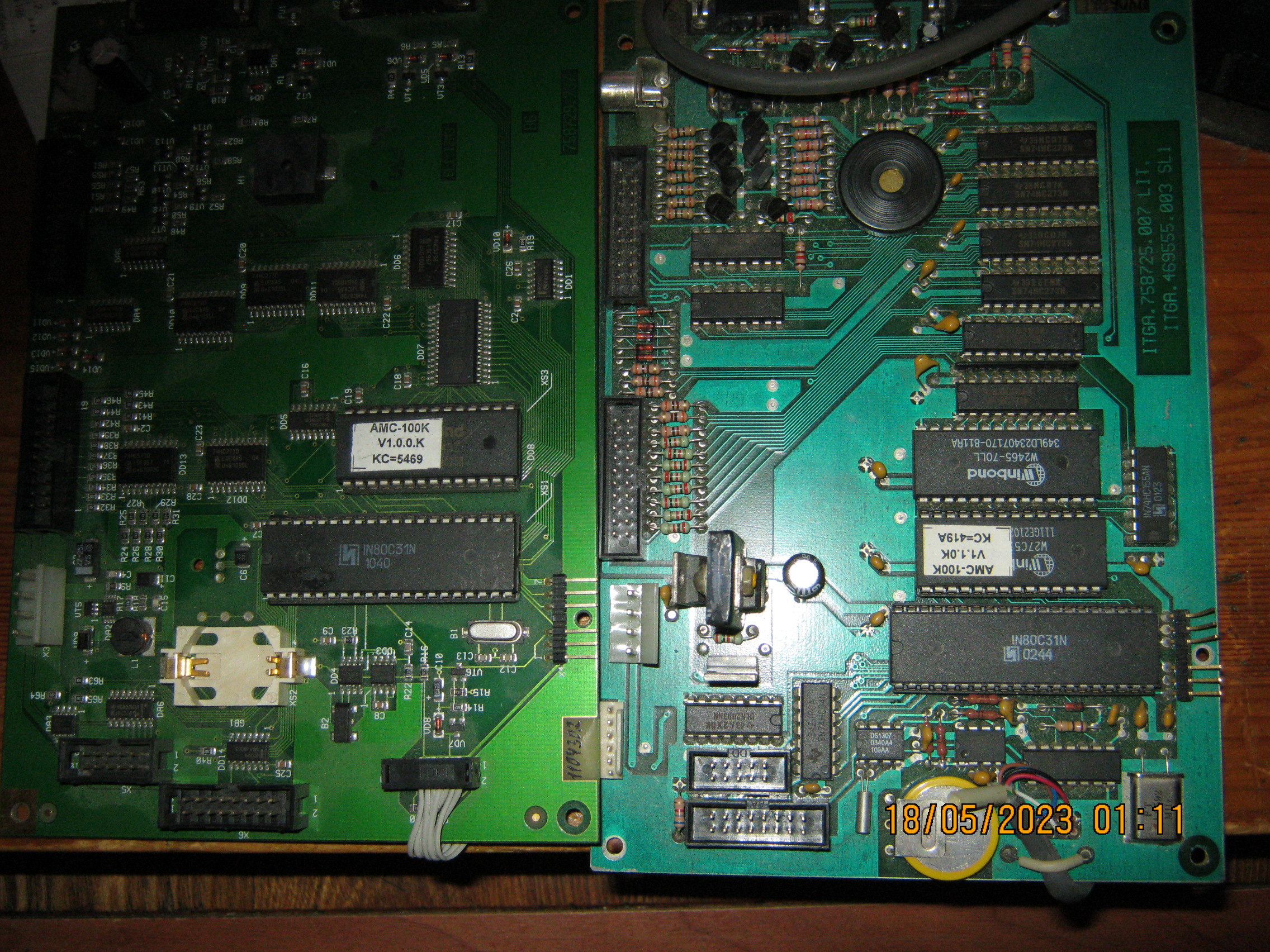

Интересно, а к какому семейству относится микропроцессор типа I80C31? Или I80С32, I80C52? Вот платы от АМС-100К "старого" и "нового" образца- ПЗУха типа W27C512 это электрически перепрограммируемое ПЗУ, TL-866 её знает.. А I80C32 или I80C52 применялись в кассах типа Samsung ER4615** (имхо) это готовый микропроцессорный комплект с периферией- есть и индикация и клавиатура, и управление периферией типа принтера и печатающей головки? и даже часы.. В общем- бери и тренируйся сколько угодно..
