При любой сетке начало дорожки от середины контактной площадки, поэтому ведём дорогу от одного пада, клац ПКМ-ввод или enter, затем от другого пада к концу первой дорожки.

Шаг поставьте 0,1 мм и подвигайте дорожку вправо - влево. Она сама выровняется по оси пада. Я по крайней мере так правлю такие косяки трассировщика.

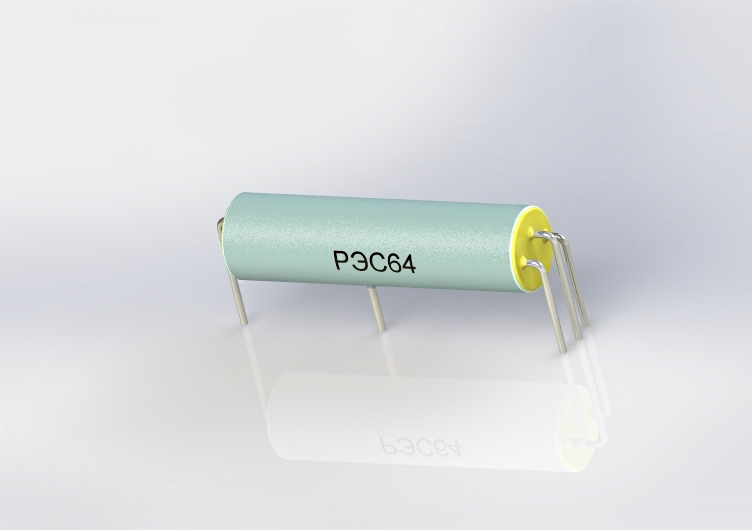

Скачать библиотеку - "Реле" - компоненты, корпуса 3D модели
http://vinratel.at.ua/publ/biblioteka_d ... y/4-1-0-75

Подскажите возможно ли изменить печатную плату, она уже готова . но я удалил пару элементов из схемы как теперь не перерисовывать всю печать .

Есть же возможность обновить печатку по схеме. Отсутствующие в схеме компоненты удалятся вместе с дорожками, остальное останется.

Сделал для себя корпус реле IM41GR (функциональный аналог OMRON G6KU-2F-3.3VDC), кому нужно могу скинуть в формате Компаса или stp(214).

Можно нажать F11 (отключить сетку), подравнять все и потом включить сетку (еще раз нажать F11).

Пытаюсь навести порядок в библиотеках. Собираю всё используемое и структурирую в своей "My Lib". Соответственно папочка так же названа. С PLS и PLD зае...ся назначать корпуса! Там необходимо было перепрописать все пути. Можно ли это сделать как то централизовано? Где указываются пути к библиотекам и прочим частям по умолчанию?
Спасибо.

Библиотеки скаченные со сторонних ресурсов. Открываю в редакторе корпусов и не могу выбрать модель, точнее каталог:

Спойлер

Где находится в PCB Layout этот самый каталог моделей? Всё меню перерыл уже.
Тут?

Спойлер

Изменил - не реагирует. Я что то не так делаю?
В справке по этому нифига нету!


И как нарисовать габариты корпуса, чтобы под ним можно было законно, без ругани PCB Layout, размещать другие компоненты. Нужно для обозначения габаритов дисплея типа Samsung S5230. Он большой и крепится на шлейфе к разъёму. Я делаю заодно и разъём и дисплей, поскольку позицию разъёма нужно выдержать достаточно чётко относительно шлейфа и габаритов.

Доброго времени суток.
Не подскажет ли кто нибудь как мне решить такую проблему:
мне необходимо распечатать плату в негативе, но когда я ставлю галочку "негатив" то в негативе отрисовываются только отверстия, а все дорожки пропадают.

Нормальный вид платы


Негатив


Заранее благодарен.

Странно, границы платы есть в предварительном просмотре, а Вы границы платы, этим инструментом рисовали?

Я плату дело в том что скачал готовую, ее не рисовал.
Нарисовал поверх границы существующей новую. инструментом который Вы показали, негатив получился правильный!
Огромное спасибо!

Версия 3.0 Beta (17 февраля, 2016)
Что нового:

Спойлер

- Дифференциальные пары:
Обозначение дифференциальных пар и их параметров;
Автоматическое или ручное определение контактных площадок сетей пары;
Парное редактирование сетей пары;
Редактирование и трассировка каждой сети пары по отдельности;
Подстройка динамической фазы (установка меандров автоматического или пользовательского размера);
Контроль в реальном времени за допусками по фазе и длине;
Менеджер дифференциальных пар;
Поддержка внешних автотрассировщиков, распознавание парных дорожек.
- Пользовательские горячие клавиши для инструментов и диалоговых окон программы.
- ODB++ (версия 7.0) экспорт на производство.
- Gerber X2 экспорт на производство.
- Детали ошибки DRC. Программа показывает где и как изменить то или иное правило.
- Деревовидная структура списка "Все модели", 3D модели теперь организованы по категориям (папкам).
- Оптимизация скорости при работе с большими проектами.
- Общая оптимизация используемых в программе шрифтов.
- 8143 новых компонентов.
- 5694 новых 3D моделей в формате STEP.

Взять можно здесь:

Спойлер

http://diptrace.com/downloads/diptrace_beta.exe

Приветствую! Помогите пожалуйста сделать нормально печатную плату, уже 2й день сижу ничего не получается... С помощью автотрасировщика можно сделать но выходит 2х сторонняя плата где все елемнты включая смд находятся с 1 стороны... Помогите пожалуйста:)

а тебе нужна плата на сколько слоев?

Количество слоев, и размещение элементов - это функция пользователя. Авторазмещение работает чрезвычайно плохо, так что тебе придется размещать элементы вручную

win7viena, не знаю как там по феншую, но получилось так. Плата односторонняя. Электролиты применяйте в SMD корпусах.

Ну уж очень выручили, спасибо большое! Хотел дать плюс в репутацию но пока не разобрался как

А что ключик для 3-их версий раздавали?

БОльшая проблема не ключик, а отсутствие кнопочки Language...

А зачем нужна кнопочка, если русификатор есть? или сразу оба языка нужны?
