Доброго всем) Установил обнову до 22рой версии. Мать ее.. Есть проблема.
Учился работать со сниппетами тут:

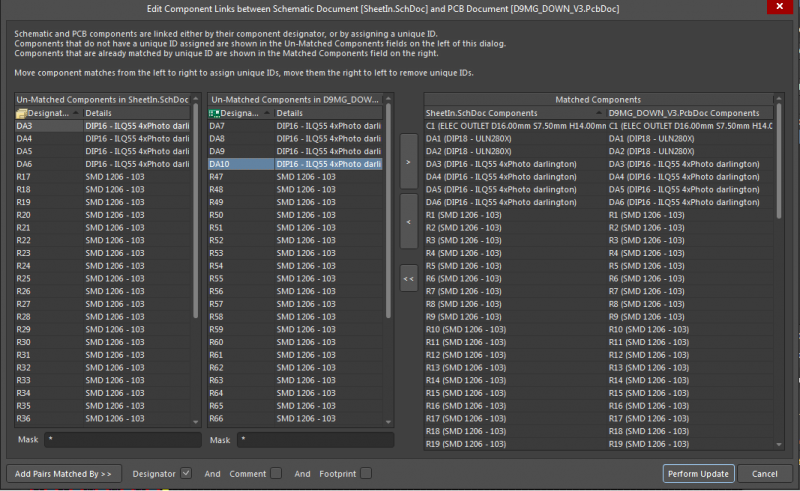

При размещении Сниппета(PSB) на печатную плату меняется нумерация, в сторону увеличения позиционных обозначений,на схему размещается норм. Через Project-Component Links не могу восстановить связи, там каша полная, как решается?

Тут еще один момент, нумерация компонентов меняется по непонятной мне схеме, пробовол сопаставить как есть

И не только в STDU, в браузере так же. Видимо, проблема все еще не решена.

В AD 22.8 столкнулся с такой проблемой:

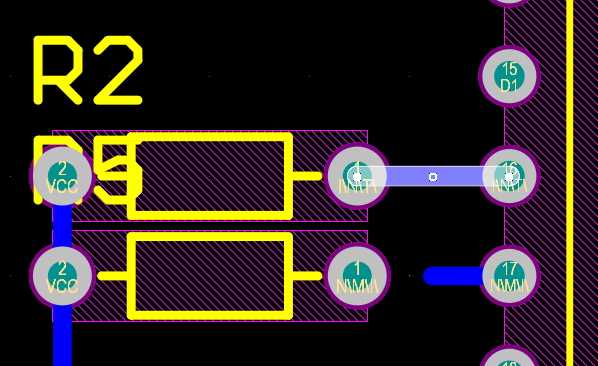

при Auto Route некоторые дорожки не заканчиваются контактной площадкой (это видно и в 3D), а при выделении мышкой - дорисовываются на глазах

Друзья, подскажите пару моментов (работаю в 14-й версии).

1. В процессе создания платы (PcbDoc) переименовал некоторые цепи . Как передать новые имена цепей обратно в схемы (многолистовой плоский проект)? А то каждый раз при перенесении изменений из схемы в плату мне предлагается переименовать цепи обратно в нечто неудобочитаемое. "Design - Update schematics" не работает: кнопка "Update Schematic" в окне "Differences" неактивна, передать можно только из схемы в плату (Update PCB).

2. Как из Union исключить один элемент (например, дорожку)? Поскольку если для компонента отображается Description и можно понять что это за компонент, то для Track или Via - нет, и сиди гадай, нужный ли ты объект выбрал или ошибся. Хоть бы при установке курсора на элемент списка подсвечивался компонент на плате, так нет же...

Буду благодарен за помощь!

Ответ на п. 1 из предыдущего сообщения меня тоже интересует.

Менять нужно в схеме и передавать в РСВ. Тогда все корректно передается.
Для исключения элемента из группы выделяете элемент и в меню нажимаете удалить из группы Только с проводниками и переходными их проще удалить и провести заново. Они ведь всеравно они уже не в группе. Компоненты можно и не удалять из группы. Переместить их можно выделив и нажав переместить, переместить выделенное

А как мне в схеме переименовать имена цепей? Они ведь генерятся автоматически при компиляции проекта. NetLabel на каждую линию не навесишь - с ума сойдёшь.


И ещё. Есть Union из нескольких компонентов. При перетаскивании мышью одного из них двигаются все, а если делаю выравнивание, то перемещается только один компонент, остальные остаются на месте. Это можно как-то победить?

А зачем? Если это просто какая то цепь ну и пусть обзывается автоматически

А затем, что мне понятнее, когда на футпринте QFP32 видеть, что к 8-й ноге у меня приходит "SERIAL_LATCH", а не "NetR6_2"

Ну и откуда программе знать как вам понятнее. Если есть особенные цепи то на них ставится метка Net Label.

Я задал совершенно конкретный вопрос: как передать изменения из платы в схему? Надеюсь получить столь же ясный ответ.
На будущее учту, но сейчас-то как быть?

добрый день!
есть проект в альтиуме, если не сложно, экспортируйте в "понимаемые форматы", картинки/pdf или что-то еще подобное (если ни как не получится перевести в eagle/kicad)
заранее благодарен

url

Добрый день, многоуважаемые Коты!
Обращаюсь вот с каким вопросом.
Имеется корпус, точнее, его STEP модель с внутренней полостью довольно сложной формы.
Надо в эту полость вписать плату.
В AD без особого напряга строится контур платы по STEP модели. Это я уже освоил.
Но проблема в том, что контур этот в точности повторяет внутренность корпуса.
А надо бы сделать так, чтобы он отступал от корпуса, скажем, на 1мм.
Как достичь этого, не знаю. Инструменты редактирования контуров в AD вроде бы не дают такой возможности, или я ее не нашел.
Чувствую, что решение должно быть.

Вообще то контур платы рисуется в любом механическом слое с типом Board. Рисуете в слое нужный вам контур и потом создаете нужный контур платы.

Да это всё понятно. Контур у меня есть, полученный из STEP модели корпуса. Мне бы его уменьшить слегка, не перерисовывая вручную.
Чтобы плата в корпус не впритык входила, а с зазором.

Не перерисовывая не получится. Он должен физически существовать в определенном слое. Но вы можете просто отредактировать его в ручную отодвинув его границы на нужную величину

Друзья, добрый день, кто уже пробовал ставить altium designer 23.0.1 build 38, нет ли среди вас обладателей семерок (windows7 x64), эта версия вроде как поддерживается, хоть и не рекомендуется, но почему-то инсталятор ни в какую не хочет запускать свой процесс сообщая "This windows version is not supported". Может и чуть постарше версии так вели себя? Там вроде тоже поддержка семерки стояла с такой пометкой, как и здесь.
ЗЫ: проблема как всегда из-за собственной консервативности, ну люблю я всякие файловые менеджеры, а не окна винды, и что в итоге - менеджер 32-разрядный, оказывается если запускать в нем, инсталятор говорит об ошибке, а если в обычном окне винды - пожалуйста - ставит.

У меня эта версия без проблем на семёрку 64-разряда установилась. Но, не работает. Ругается, что нет DirectX10. Попробовал уже 22, 21, 20 и 19 версии. Все устанавливаются, но ругаются на DirectX10. Ну как так то.. В семёрке же DirectX11 стоит.

Всем ку.
Вопрос такой - каким образом классы xSignals из одного проекта могли попасть в другой проект? Я голову сломал, пока искал откуда появились ошибки DRC и только потом обратил внимание на то, что в проекте есть классы xSignals от DDR, которых там отродясь не было. Зато рядом есть проект, где набор xSignals аналогичный и откуда, как я предполагаю, и скопировалось, что привело к статусу BROKEN для них - ведь пады то не совпадают, поэтому он и сыпал ошибками при DRC. Может я нажал случайно какую-то комбинацию клавиш? Проекты открывались вместе, такое было пару раз. Но до недавнего времени все было хорошо. Версия Altium 21.8.1, билд 53.
