Добрый вечер! Возникла проблема с разводкой платы: используется деталь с pad с диам. отверстия 1,93 мм и толщиной меди 0,27 мм. DRC меняет её, таким образом размеры получаются слишком большими и padы мешают друг-другу. Пробовал менять сам drc, но вместе с нужными менялись и остальные padы, что в моём случае тоже критично. Подскажите, что делать?

Может кто ещё не знает (я вот только что узнал) - с 7 июня 2026 Autodesk полностью прекращает поддержку Eagle CAD и предлагает перейти на Fusion 360. А жаль - вместо маленькой, быстрой и удобной программы предлагается тоже, наверное, удобный, но наверняка неповоротливый и тяжеловесный монстр. Ладно хоть в нём обещается поддержка форматов файлов Eagle.

Так Fusion 360 это же по моему к Eagle не имеет ни какого отношения, кроме того что контора одна. Fusion 360 это же 3D моделинг.

Sailanser, теперь Fusion 360 включает и макетирование плат - об этом есть и в Википедии, и на родном сайте.

Одно непонятно - до 2026 года хоть что-то новое Autodesk собирается вносить в Eagle или уже нет?

Выбираем индустриальные и медицинские источники питания MEAN WELL в открытом исполнении

Использование модульных источников питания открытого типа широко распространено в современных устройствах. Присущие им компактность, гибкость в интеграции и высокая эффективность делают их отличным решением для систем промышленной автоматизации, телекоммуникационного оборудования, медицинской техники, устройств «умного дома» и прочих приложений. Рассмотрим подробнее характеристики и особенности трех самых популярных вариантов AC/DC-преобразователей MW открытого типа, подходящих для применения в промышленных устройствах - серий EPS, EPP и RPS представленных на Meanwell.market.

Подробнее>>

Да как обычно всякой хрени понапихают которая через раз работать будет.
Мне последние версии кардинально не нравятся, остался на версии 7.2.0

Sailanser, не, польза от свежих версий есть - дифференциальные пары, например, можно одновременно трассировать.

Где же сама прога Eagle !

ua3mse, На оф. сайте. И в сундуке должна быть. Даже с таблеткой от жадности.

Всем привет! Забыл как сделать (а шерстить всю тему сил нету) чтобы к одной схеме присоединить кусок (или всю!) другой, да так чтобы и BRD обеих плат объединить?
Ткните носом,
Спасибо

попробуйте открыть схему-донор, выделить всё и нажать клонирование...
потом открыть схему-цель, закрыть окно с платой, потом вставить кусок схемы.
далее аналогично скопировать плату донора и в целевой схеме закрыть схему, оставив окно с платой и вставить разводку.

что б не было коллизий, на схеме-доноре сделайте renumber parts так, что б номера не пересекались с целевой схемой. Например, начать нумерацию с 10000

Потом откройте схему и плату и сделайте контроль ошибок.
как то так...

ПС. Пишу по памяти, могу ошибаться

Увы, ничего не получилось Оказалось проще дорисовать схему и доразвести довесок.
Но Вам большое спасибо, за внимание!

daomsk, почитайте у Ди: http://easyelectronics.ru/eagle-cad-cop ... -boss.html

Приветствую.
CadSoft Eagle Professional Версия: 6.6 может импортировать файлы Спринт-Лайаут с целью генерить УП для фрезеровки дорожек и сверления отверстий?
Там дорожки получаются гладкими?

доброго времени суток.
подскажите, как экспортировать из Eagle в гербер файлы для заказа на PCBWAVE?

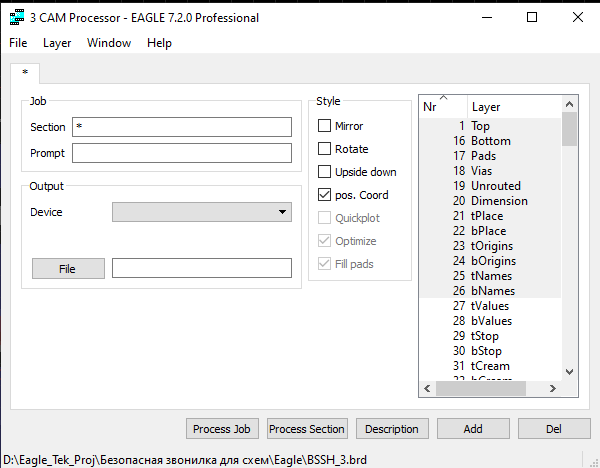

Cam Processor.
В нем указать нужные слои.
Как вариант если у них есть файлики для орла то скачать и подкинуть в сам орел. Брать надо два файлика это DRC контроль (там зазоры и прочее) ну и файлик для Cam Processor



Либо если DRC не кайф прогонять то вот (архив) вывел файлики.

У Резонита есть подробно - тут

Технологические возможности производства (dru) - здесь

Имена файлов - так

спасибо, за ответ.

такой же архив имеется на сайте проекта,PCBWAVE ответили, что нет слоя сверловки.
попробую Ваш фаил отправить.

Добавлено after 51 minute 59 seconds:

спасибо за ответ.
все это видел, ничего не понятно, скачал Eagle другая версия и все там по другому...

В версии 9 справа панель "Manufacturing".
Выводится просмотр платы.

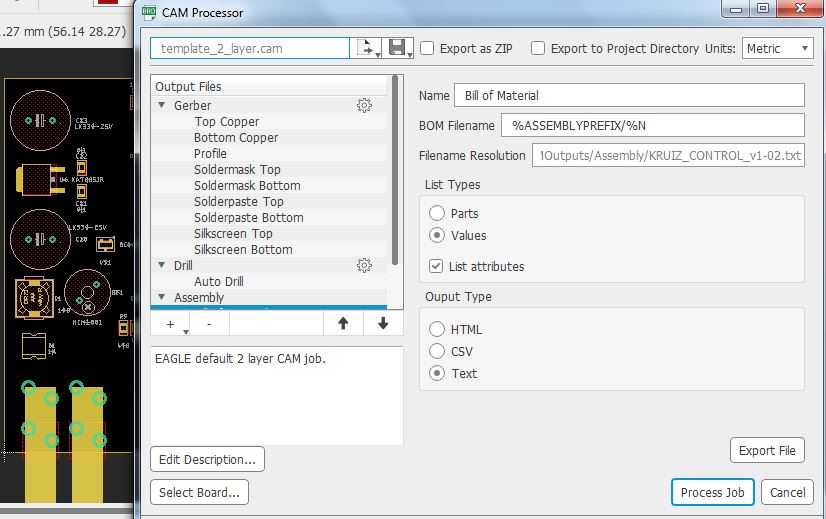

На панели кнопка"САМ...". По умолчанию загружается задание двухслойной платы.

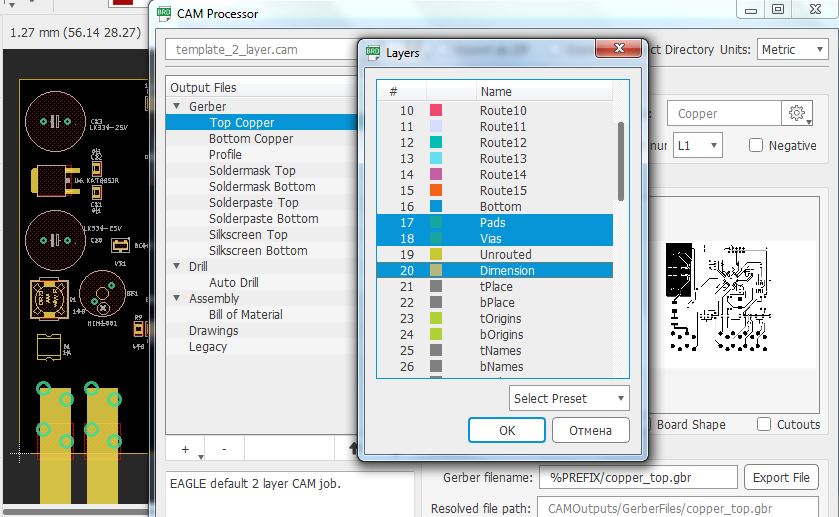

Убираем или добавляем нужные слои.
