Разобрался. Дело было в разрешении принтера: 1200p/i - есть отрисовка отверстий, 600p/i - нет отрисовки.

[uquote="Brigadir",url="/forum/viewtopic.php?p=3843046#p3843046"]Да там всё просто(надо самому учиться "разводить" дороги). Вторая схема посложнее, я её пока не доделал но почти всю развел...Сейчас пришлю.

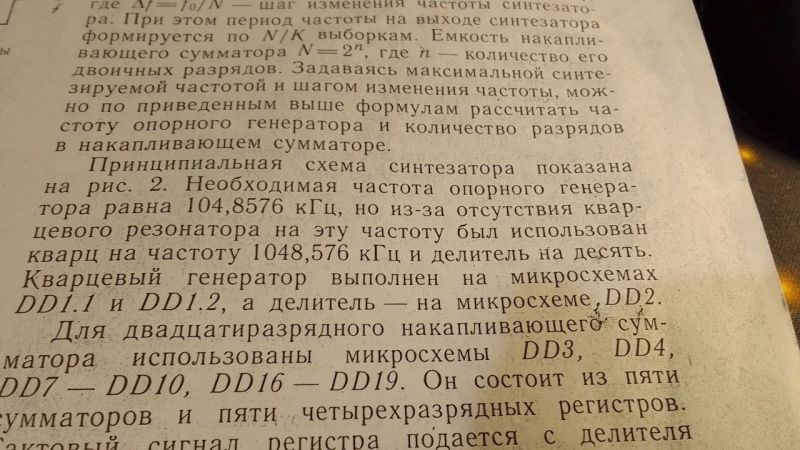

Тоже когда-то хотел собрать данный девайс. В голове не удержать столько информации по ходу процесса, с автотрассировщиком возникла какая-то дичь. Только вот ещё одну, вторую по важности проблему у видел только сейчас - а попробуй-ка найди такой кварц, как указан
В ЧиД есть готовый генератор... По цене всех остальных деталей) Но он хотябы дешевле просто резонатора) [url=https://img.radiokot.ru/files/140808/medium/2rp31m9jcj.png]
[/url]
Так то хорошее место пристроить жёлтый ЦАП, чтобы не валялся впустую. Только обустройство этого места тот ещё ужастик.

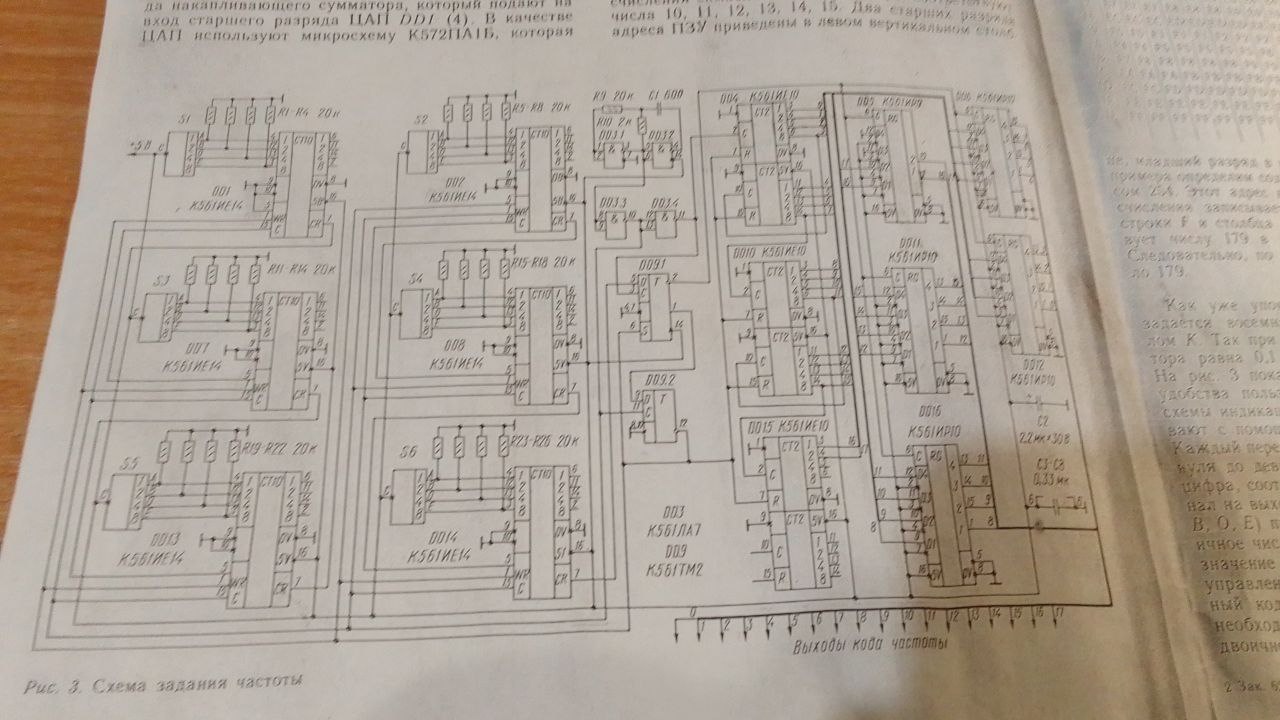

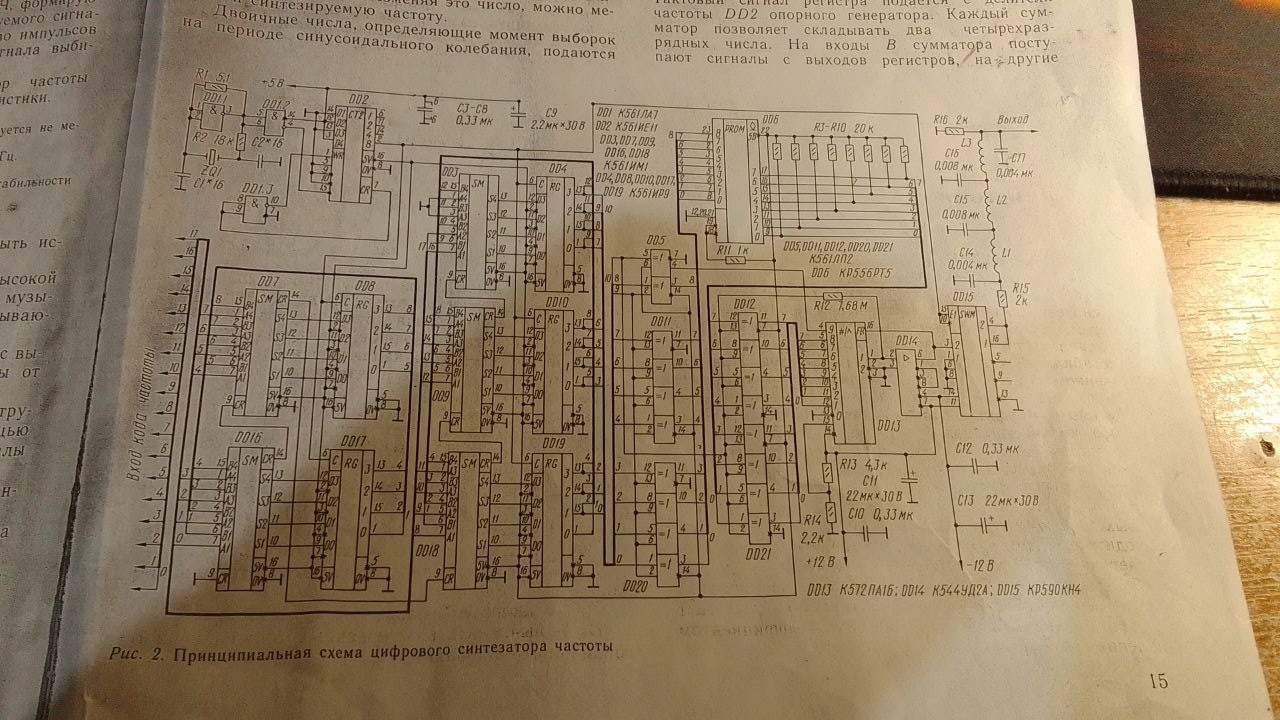

Надо полагать, этот "Soviet DDS"не был сколько-то популярным, только одно единственное описание, и похоже из одного источника встречал. Никаких подробностей тоже, например номиналы дросселей L1-L3.

Так на какую частоту резонатор нужен? И что за схема, хоть- может там вообще "всё, что угодно" можно впихнуть?

У меня есть схемка частотомера, туда можно любой кварц впихнуть, надо только в прошивке вписать, сколько раз частота кварца делится на 1024..

зы.. Когда в чипдипе написано "срок 1-2 недели" это значит, что вы этого товара "хрен дождётесь"- этого товара у них нет, но они знают, где его можно купить-
https://www.quartz1.com/price/model.php?akt=736.08
https://www.quartz1.com/price/model.php?akt=302.07

Вот он, ужас летящий на крыльях ночи)
https://web.archive.org/web/20181226164 ... -chastoty/

Ну, в Кварце нужный кварц есть за 200 руб и за 610 руб..

я просто не смотрю шибко удалённые от меня места. Там более, от 1к сумма заказа ещё, но тут можно добить заказом ещё ПП10, тк у себя искать безумно лень
Да и наверное лучше сразу генератор ставить, тем более что он там тоже есть.

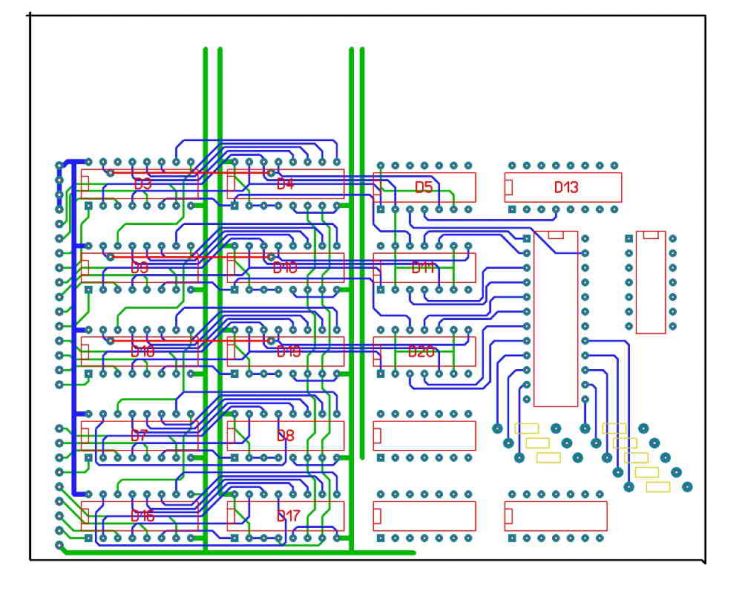

Пока что платы сделать надо, жаль что второй шаблон не до конца, будет мучительно больно Касаемо герберов вроде как вьехал, как оно делается.

Люди добрые, пожалуйста, дайте ссылочку на версию UA3WM от 24.04.2017. Я правильно понимаю, что это последняя версия от него?

https://disk.yandex.ru/d/M-iHpwZQzt345A
Не знаю оно ли это, архивов много разных, но по цифрам вроде должно быть оно

Вроде оно, благодарю

Чем может быть полезна старая версия программы?

Отсутствием "глюков", новой версии

Наверно только поддержкой кириллицы при создании платы.

И это тоже. Для меня лично это важно.

Спасибо за ответ.
Какие "глюки" новой версии не дают ей пользоваться?

Не помню в какой версии это было, но я недавно, в одной из новых, наблюдал "глюк", точнее ошибку перевода, не соответствие названий слоёв в нижней панели и в контекстном меню.

Кажется это было в версии с руборда, где "скрестили" два разных перевода.

Вот поэтому я и не пользуюсь "локализованными" версиями.

Ну и зачем об этом всем рассказывать? Агитируете всех забыть свой язык, культуру, родину, и стать космополитами, глобальистами, гражданами мира?
Я лично, англоязычной пользоваться не буду в любом случае. И наносить русские тексты на плату мне тоже необходимо, я от без этого не могу. А вы можете хоть на Китайском пользоваться. Ваше право.

и разработчикам русифицировать программу не проблема но находят всегда разные причины по которым не хотят это делать

Ребята! Есть у кого готовый макрос разъема USB Type-C 6-pin? Я давно не пользуюсь SL и даже уже не представляю, как в нем можно нарисовать макрос по точным размерам. Нужно платку подредактировать из статьи "Тестер литиевых аккумуляторов".
