если vias при вставке "уронить" на пин или дорожку, то vias будет присвоена таже NET
если есть еще способ - мне тоже будет интересно

Переходное отверстие надо ставить прямо во время интерактивной трассировки.
Ведете дорожку по одному слою.
Доходите до места, где нужно перейти на другой слой.
Нажимаете Num+ или Num- на цифровой клавиатуре. Если слоев всего 2, то все равно, что нажимать.
Происходит смена слоя и появляется переходное отверстие.
Кликаете левой кнопкой мыши туда, где оно должно стоять.
Дальше дорожка уже идет по другому слою.
Вот и всё.

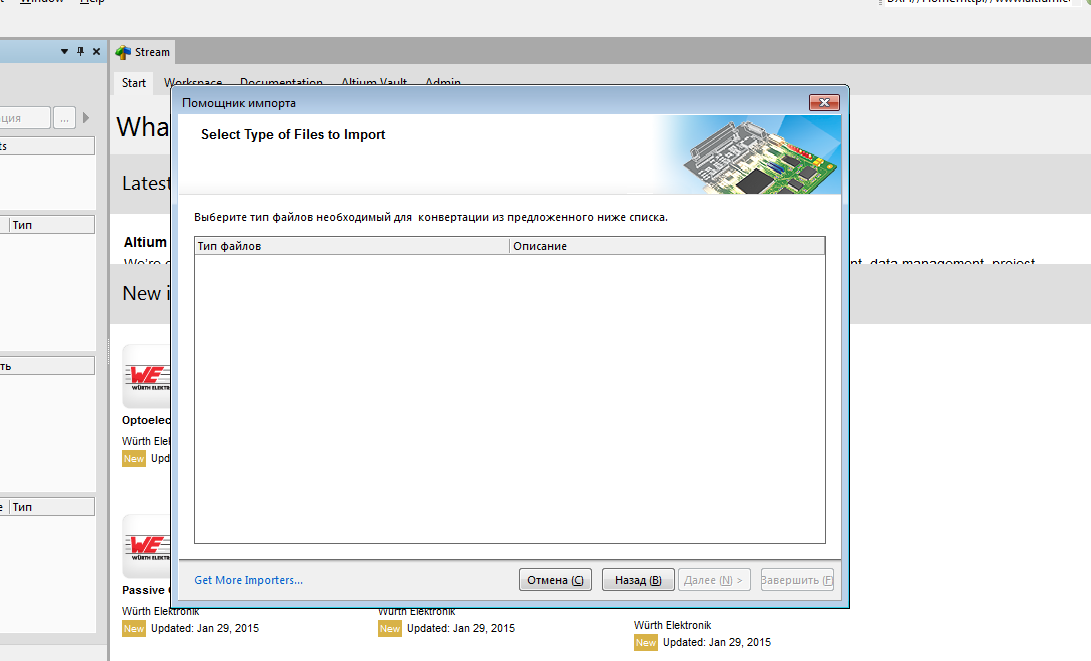

Помощник импорта нет ни одного типа файла для конвертации, как исправить?

Внизу окна подсказка - Get more importers. Там и выбрать, что устанавливать нужно. Жмите Configure.
Не забудьте указать в настройках папку с инсталлятором Altium.

Коллеги, помогите. В 2015м Altium появилась возможность генерировать перечни с помощью поставляемых вместе с программой шаблонов.
У меня проблема вот в чём: после выполнения генерации на основе шаблона создаётся пустой файл. Причём даже демо-проект с wiki.altium генерирует пустой файл(вес 0кБ)
Быть может надо что-тоу становить или какие-то галочки поставить? В чём может быть засада, почему не работает?

PS если генерировать без шаблона, то список BOM создаёт нормально и в excel и в pdf

А плагин у вас подключен?
Ну а так вот методика . По ней работает
http://wiki.altium.com/pages/viewpage.a ... d=52864505

Забавно, вот на работе я вроде нажимал его установку, он как-то странно прокручивался и не устанавливался видимо, а дома нормально установился и плаг-ин заработал)))
Так что моя оплошность, всё работает, спасибо)

Решил попробовать.
Не могу найти 78M05..





В какой библиотеке это дело находится или придется рисовать самому?

Неправильно заданы условия поиска.
Оператор должен быть "contains", а не "equals".
В поле Value напишите 78М05.
Ну и путь должен указывать на папку с библиотеками.
Типа так:

Freiwind
Нашел.

Мяу товарищи) Поделитесь библиотекой для семисегментников) Буду благодарен

Вам ведь нужен вполне конкретный. Так зачем вам целая библиотека. И с подключенной моделью или просто символ и корпус?

Мне бы желательно 4 разрядный, любой. с футпринтом.

PS нашел. библиотека от фирмы Agilent

Второй день в Altiumе, после преобразования схемы в плату не могу понять , как обрезать
основную плату под нужный размер

Нужно нарисовать контур платы в каком-нибудь Mechanical Layer. Выделить его и выбрать в меню Design -> Board Shape -> Define from Selected Objects.

А вообще посмотрите видеоуроки от BSVi. Множество таких простых вопросов отпадет.

Ну во первых Design\Board Shape. Там можете выбрать контур и по нему обрезать, читайте книги.
И еще нажав цифру "1" вы войдете в меню редактирования контура. Обратно цифра "2".
Ну и потом не обязательно её обрезать сразу. Удобнее когда это поле имеет большой размер. Меньше вопросов будет при рисовании и корректировке платы.

...разбил полигон на фрагменты, удалил не нужное. Как соединить фрагменты в единый полигон.
АД 15.1.13

Думаю, полигон разбивать не надо было, а удалять ненужное надо при помощи вырезов.

Спасибо, про вырезы знаю. Удобно фрагментами редактировать. Ту что же откатимся назад.

Пардоне муа, если таки тему не туда приткнула) Но очень-очень нужно уточнить у знающих людей. Стоит альтуим 15.1 версии, есть необходимость создания базы данных в которой будут просто параметры компонентов, отдельно схемотехническое изображение привязано и футпринт. Сколько не гуглила везде БД создается в access или excel. А разве нет встроенного "редактора", как у PCAD'a?? Или CMPLIB это оно самое (а если и оно, то есть ли пошаговое руководство для днищ??)?
