Там в комплекте софтинка называется QFilter, вроде как для настройки IIR и FIR фильтров (фильтры с бесконечной и конечной импульсной характеристикой) http://20121015114.web47.ckuai.com/uplo ... 0Guide.pdf В общем буду ждать

Понял, спасибо за наводку!
Я эти фильтры раньше проглядел бегло, как чисто математические вещи, а они ещё интересней!

А подскажите, уважаемые, ведь кроме нижней модели ISDS205 и топовой модели ISDS220 еще существует вроде как промежуточная модель ISDS210?
На офсайте ее нет, поэтому сравнивать затруднительно, хотя в продаже еще есть. Извиняюсь, на сайте таки есть, только оказалась в несколько неожиданном месте - http://instrustar.com/product_detail.asp?nid=1629. Немного дешевле 220-й.

И все же, как по вашему мнению, эта моделька соотносится по фичам и характеристикам к верхним двум?
Нашел только разницу по полосе: 210 - 40 МГц, 220 - 60 МГц, но интересно, какие впечатления от реальной эксплуатации?

При сравнении характеристик она, имхо, ближе к старшей модели. По тому же напряжению и вроде по буферу, по набору опций (A и B без С). Да и частота уже довольно приличная для радиолюбителя
Сравнивать в реальной эксплуатации имхо сложно, надо иметь два разных аппарата у одного человека, или хоть в одном городе.
Если есть такие владельцы - я присоединяюсь к вопросу и просьбе сравнения.

Выбираем индустриальные и медицинские источники питания MEAN WELL в открытом исполнении

Использование модульных источников питания открытого типа широко распространено в современных устройствах. Присущие им компактность, гибкость в интеграции и высокая эффективность делают их отличным решением для систем промышленной автоматизации, телекоммуникационного оборудования, медицинской техники, устройств «умного дома» и прочих приложений. Рассмотрим подробнее характеристики и особенности трех самых популярных вариантов AC/DC-преобразователей MW открытого типа, подходящих для применения в промышленных устройствах - серий EPS, EPP и RPS представленных на Meanwell.market.

Подробнее>>

Начитался тут . И заказал себе Isds205c за 4728 руб. Подскажите, плиз, на сайте производителя http://instrustar.com/ вообще можно включить английский язык или только китайский учить придется?

Ослик прибыл, начинаю разбираться вплотную
На сайте - воспользовался переводчиком Гугла , в Хроме.
Скачал новый драйвер, английский, теперь, по идее - вопросов с китайским особо не будет.
На диске, который идёт в комплекте (на DVD-RW) маленьком - версия старая. От марта месяца примерно сборка, хотя записано в 7 месяце.
На сайте, понятно - свежачок
V3.8.93.2

Спойлер

V3.8.93.2 (2015.10.19)
1ЎўSupport ISDS205X

V3.8.91.0 (2015.9.13)
1ЎўFix for the English version of the DDS pop-up error dialog

V3.8.90.0 (2015.8.13)
1ЎўSolve the problem of saving CSV format
2ЎўUse the "no trigger", Ben dam break problem
3ЎўAdd Cycle mean, Cycle rms, Cycle sdev
4ЎўProfessional version of the spectrum analysis to increase the FFT2, support for 2 FFT results contrast

V3.8.80.7 (2015.7.2)
1ЎўSimplified Version upgraded spectrum features, support for the 2 set of waveforms show, support phase frequency
2ЎўUpdate the bottom display of Simplified Version, more intuitive
3Ўўadjust the vertical displacement numerical of Simplified Version
4ЎўUpgrade frequency measurement algorithm, more stable
5ЎўIncrease hidden control panel function
6ЎўTrigger sensitivity adjustment (0.1div ~ 1.0div)
7ЎўTrigger position setting
8ЎўISDS2062 New equipment support
9Ўў"Key C" fast switching Cur1 selected state;"Key Shift+C" fast switching Cur2 selected state;press Shift to move the 2 cursor at the same time.

V3.8.70.7 (2015.3.16)
1ЎўUsing the new certificate, to solve the old certificate cannot be installed
2ЎўAdd color setting function
3ЎўAdd the cursor measurement toolbar

Китайская и английская - по версиям вроде не отличаются.
Это хорошо
Буду ставить на два компа, стационар, и на нетбук, сравню производительность.

Ставлю на нетбук уже. Прямая ссылка на английскую версию. Там есть демо-моде. Можно поиграться заранее. http://instrustar.com/upload/software/English%20Version(3.8.93.2).zip

Ещё уточнение-дополнение.
Работает на Samsung NC10 - старом нетбуке с двухядерным? Атомом и ХР.
Калибровочный сигнал - 8-10% загрузки процессора, при максимальной полосе, 10нс\деление - ок 50% загрузки. ПРогностически - должен на полной зарядке при этом проработать ок 4 часов. Мне достаточно
Завтра продолжу, сейчас пора на работу!

Ждём обзор с картинками

Ну не то что бы работает.
У меня на Atom Z2760 1 канал практически полноценно работает, 2 канала тупит, анализатор спектра вообще вплоть до зависаний.
А идея использовать с планшетом была хорошая, но пока силёнок не хватает.

Здравствуйте коты, пробую портировать драйвер на linux у кого остался SDK ??? так как сайт лежит.
На данный момент могу огорчить владельцев модели 205А (самой бюджетной).
Так как софт и дрова написаны криво, удалось вытянуть такую информацию
- при сэмплирование выше 16M,48M пакеты дропаются и не доходят получается тормоза
- Осциллограф работает захватом сразу в 2 канала (и не важно выбрили ли вы первый канал или второй )
- Осциллограф тупо отправляет значение ADC прям в софт
- Нет ни какого аппаратного триггера (это делает софт )
- все это работает в режиме USB 1.1 (12MBit/sec)
- Пакеты плывут по 256КБ от 8-12ms на пакет (128КБ на канал ) удалось получить 28 пакетов ( ЦЕЛЫХ, не включая битые и системные ) за ~1s. таким образом получается 262144*28=7340032 чистых сэмпла/секунду на два канала ( 3.67M/sa на канал ) при установлены 16M/sa более чем в 4 раза меньше могу ошибаться в расчетах так что извините и
- 24 пакета при 8M
- 16 пакета при 4M
- 4 !!! пакета при 1M
- 6 !!! пакета при 100K
- 8 !! пакета при 10K
- 8 !! пакета при 1K
бред какой то поправьте что не так
----------
Итак господа после перезагрузки в в Виндовс (все выше описанное делалось на виртуальной машине )
мы имеем более привлекательные цыфры
-Режим работы USB 2.0 HS (480MBit/s)
- Пакеты идут по 2097152 байт = 2 Мегабайта но уже время передачи 60ms без потери пакетов
8 пакета/c при 48М -- 16МБ\с
6 пакета/c при 16М -- 12МБ\с
4 пакета/c при 8М -- 8МБ\с
4-5 пакета/c при 4М -- 9МБ\с
6 пакета/c при 1М -- 12МБ\с
6-7 пакета/c при 100К 13МБ\с
2 пакета/c по 1Мегабайта при 10К -- 2МБ\с
1 пакет/c по 2Мегабайта при 1К -- 2 МБ\с


В режиме Data Recorder (одноканальный ) в пакете один канал (не два как в режиме осциллографа )

Спойлер

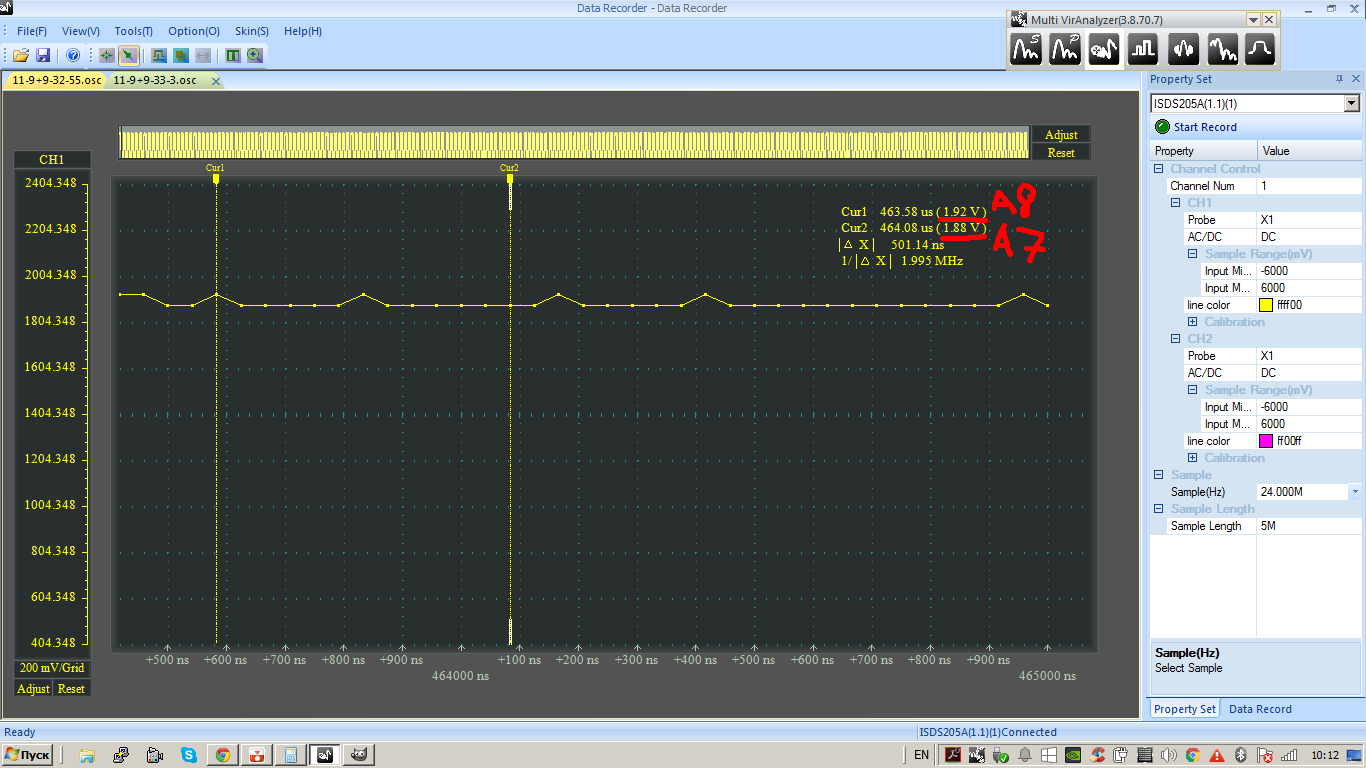

как видно А7 в НЕХ это 167 знач АЦП (8 бит 255 макс. 127 ето 0В, 255 ето +6В один шаг получаем 0.047244В в каждую сторону 127 шагов)
простымы подсчетами находим напряжение при знач. АЦП 167-127=40 (40 в плюс) находим напряжение 40*(6/127)=1.88976378 В при A7 (167) 1.93700787В при A8 (168)

Спойлер

В виртуалке тоже можно включить USB2,0 будет как на обычной винде

P.S. Сайт вроде работает, можно скачать(по китайской ссылке) http://www.instrustar.com/download_detail.asp?nid=1536

Да я пробовал но осциллограф не определялся, решениям было включить USB3.0 и поставить дрова от Intel, все прекрасно работает

Всем привет!
Получил модель 220А. Система ХР-32. Проц 2х2400 и пр. Поначалу никак не мог запустить ПО, все чего-то плавало, в версии ПРО меню спрыгивало, измерения зависали, и пр. неприятности. Как оказалось, на диске, поставленном продавцом, была очень уж старая версия ПО. Скачал последнюю версию (3.8.95.2), которая вышла 24.11 сего года - и все заработало как надо! Даже спектроанализатор!
О фронтах П-импульсов. Если требуется знать реальную крутизну фронтов, тогда приходится проводить измерения только в режиме ручной установки частоты дискретизации (Маnual Ctrl, Fixed sample, ставим птичку в окошке Sample, и устанавливаем требуемую частоту (лучше предельную)). Правда, на предельной частоте приходится немного повозиться с установками окон, но оно того стоит. А так - .... ПО от Виртинс Текнолоджи "Мультиинструмент ПРО" намного лучше. Во всех отношениях. Вот если бы кто-нибудь привязал эту железяку к вышеупомянутому пакету - это было бы прекрасным решением.
На Сайте Виртинс Текнолоджи на их форуме вопрос привязки DSO-осциллографов других поставщиков к программе "Multiinstrument Pro 3.X." обсуждался, представитель фирмы ответил, что такая возможность есть. В пакете программ есть SDK с примерами, которые поясняют, как написать требуемые dll-файлы, и сделать их привязку. К сожалению, я последний раз писал на СИ++ более 20 лет назад. Сейчас уже не потяну. Мозги подусохли:)
Уважаемый moxnatiy!
Я скачал с Байды полный пакет программ на все Instrustar_овскоe жедезо (более 100 мБ). В нем все свежее (месячной давности). Но в конце этого месяца вышла новая версия ПО на осциллографы, поэтому надо использовать ее. (Я не стал коверкать пакет, оставил все как есть). См. https://yadi.sk/d/HPkEJpMXkmnY6
Успехов!

С уважением

Перечитал.
Холивар чуток не в тему был (неосилил).

Вот думаю / гадаю.

В сравнении с Huntek - по качеству что является лучше?

Прибор хочу использовать в снятии АЧХ ламповика.
Цены существенные от пропускной способности разных моделей, что посоветуете в этом плане?

Не бить

Уважаемый Cathode!
Вся документация на продукцию Huntek, включая ПО, находится в архиве этой компании: https://onedrive.live.com/?cid=6c60a056 ... 8D9011!107
Все ПО для осциллографов Huntek загружаются, устанавливаются, и работают в деморежиме БЕЗ ПОДКЛЮЧЕНИЯ осциллографа к ПК. Устанавливайте их ПО, читайте документацию, переключайте частоту развертки, множители пределов, устанавливайте СВИП-режим DDS-генератора (на моделях, в которых он есть), и пр...

Осциллографы Huntek и Instrustar - (если сравнивать модели с одинаковой шириной полосы пропускания и одинаковой длиной буфера) - примерно одинаковы. А вот их анализаторы спектра существенно различаются, особенно по спектральному разрешению (в Гц) и числу окон (программ) для мат. обработки спектральных зависимостей.
Спектральное разрешение прибора напрямую зависит от числа точек, записываемых в буфер окна для Быстрого Преобразования Фурье (БПФ или FFT).

У осциллографов Huntek предельное число точек для матобработки данных с помощью БПФ в лучшем случае равно 8192. У осциллографов Instrustar предельное число точек для БПФ равно 1048576, а у осциллографов Виртинс Текнолоджи с ПО "MultiInstrument PRO 3.X." - 4194304.
Аналогично эти приборы различаются по числу окон для матобработки сигналов (до 10 - 18 - 53 соотвентственно). (От выбора окна зависит результат измерений: разрешение основных частотных пиков и их гармоник, отношение сигнал/шум, и пр. ).

Разрешающая способность цифрового спектроанализатора с БПФ определяется отношением текущего значения частоты выборки к числу точек на полной длине окна (буфера FFT). Что Вам выгоднее - смотрите, считайте, сравнивайте, определяйте. Если Вы будете регистрировать АЧХ ВЧ-каскадов, высокодобротных контуров, фильтров на приборе с малым числом точек для БПФ (FFT), у Вас будут наблюдаться завалы склонов резонансных кривых контуров и фильтров, переходных хар-к четырехполюсников и пр.

В любом случае для работы с ламповыми схемами к стандартному набору щупов с делителями 1:1/1:10 Вам надо докупить щуп(-ы) с делителем 1:100 (1:1000) на рабочую частоту, которая равна или больше ширины полосы частот избранного Вами осциллографа. Иначе сожжете прибор.

На форму регистрируемых АЧХ также влияют частота дискретизации и крутизна (ширина) переходной характеристики, а также разрядность (число бит ЦАП) DDS свип-генератора...

С уважением
Леонид Волков

Спасибо за развернутый ответ.

Перечитывая кучи информации, заметил, что у хантека возможно урезание возможностей в софте в зависимости от моделей (исключаем возможности самого прибора).

В Instrustar это аналогично? То есть может быть, что я возьму не последнюю модель, и у меня просто в софте не будет тех или иных функций? (или же ПО у них универсально для всех моделей в меру возможностей самого железа).

Набрел сравнительную таблицу


Перед постом данным останавливал внимание на 205B и на щуп 1:100 дополнительно.

Теперь уже немного в раздумьях о последней 220В.

Не охота выкидывать на ветер 100-150$, с ошибкой в выборе.

P.S Для чего нужен Data recorder?

У Instrustar (как и у Виртинс) для всех моделей используется один и тот же пакет ПО. У Хантека на каждую группу моделей по сути свое ПО. (В каждой из групп общий подход тоже есть).
Data recorder предназначен для записи осциллограмм в реальном масштабе времени. При превышении буфера прибор пишет на диск блоками...
Я взял модель ISDS220A (без DDS-генератора) именно для реализации функции Data recorder в полном объёме. DDS-генератор, который установлен в модели ISDS220В, по ряду причин меня не устраивает. Работаю с внешним двухканальным свип-генератором с бОльшей крутизной фронтов П-импульсов, регулируемым сдвигом фаз между каналами, бОльшим числом бит ЦАП, и бОльшим предельным временем сканирования.

Уважаемые форумчане!
В ряде случаев при инсталляции Instrustar_овского ПО, поставляемого вместе с осциллографами ISDS - (либо скачанного с сайта производителя), - на многих ПК С ОПЕРАЦИОННОЙ СИСТЕМОЙ ХР в конце инсталляции происходит сбой, и установка Instrustar_овского ПО ПЛАНОВО прекращается.
А все дело в том, что в большинстве инсталляционных сборок WINDOWS_ХР ОТСУТСТВУЕТ ФАЙЛ WINUSB.SYS, В КОТОРОМ INSTRUSTAR_ОВСКАЯ ПРОГРАММА ДОЛЖНА ПРОИЗВЕСТИ СООТВЕТСТВУЮЩИЕ ДОПОЛНЕНИЯ И ИЗМЕНЕНИЯ. А коль требуемого системного файла нет, то дальнейшая установка программы становится бессмысленной, и она прекращается.

- Что делать?

- Пишете в любом поисковике запрос "WINUSB.SYS скачать", скачиваете его, - (источников огромное число), - проверяете на вирусы, и копируете в системный раздел ХР c:\Windows\system32\drivers\.*.

После копирования файла в вышеупомянутый раздел системы ХР Instrustar_овское ПО устанавливается без проблем, точно так же, как на всех старших и более продвинутых версиях WINDOWS, вплоть до 10-й.
Файл WINUSB.SYS во всех версиях WINDOWS (вплоть до 8-й) абсолютно одинаков (размер 34944, дата 13.07.2009). Он универсален, (по крайней мере, для USB2).

С уважением
Леонид Волков

Уважаемые форумчане!
Приобрел и себе 205А, но при установке дайвера с оф. сайта(CD в комплекте пришел пустой), мастер нового оборудования ругается,
что отказано в доступе.
Файл WINUSB.SYS в папку c:\Windows\system32\drivers\ вкинул, на WinusbCopy кликнул, доступ к папкам реестра открыт, захожу как админ .
Win XP 32bit ZverCD.
Может кто что подскажет?
C уважением.

Уважаемый bumbumbum!
Для всех Инструстаровских осциллографов ПО одно и то же.
https://yadi.sk/d/HPkEJpMXkmnY6
1) На своем диске открываете папку ISDR 205A (где угодно).
2) Копируете в нее из вышеприведенного архива две папки: English version(3.8.95.2) и SDK2.6, причем в развернутом виде.
3) Подключаете осциллограф к USB-входу комппьютера.
4) Система извещает Вас об обнаружении нового оборудования.
5) Мастер ХР начинает его установку. Он предлагает Вам сделать установку в автоматическом режиме.
Можно попробовать, но вряд ли что это даст. Лучше в ручном.
6) В ручном режиме, используя поисковик Мастера, задаете путь к папке ...\SDK2.6\DRIVER НА ВАШЕМ ДИСКЕ.
7) Мастер начинаете установку драйвера. Если в Винде в \System32 имеется файл Winusb.sys, то установка драйвера китайского осциллографа происходит без никаких затруднений.
Для проверки вынимаете USB-штеккер осциллографа из разъема, и вставляете его снова. Система должна обнаружить новое оборудование, и через пару десятков секунд известить Вас о нахождении подключенного USB-осциллографа, (в Вашем случае ISDR205A). Если у Вас ПО на осциллограф (английская версия) уже установлено, все должно заработать. Если не установлено - устанавливаете его, и начинаете работу. Первый раз ПО по инерции может оставаться в режиме эмуляции. Вынимаете штеккер USB, и снова вставляете его в разъем. В программе в режиме ПРО в правом верхнем углу появляется сообщение о подключении Вашего осциллографа, и Вы можете начинать его осваивать.
Начинать лучше с упрощенной версии (в стартовом меню она находится в первой строке, а в прямоугольном шильдике она первая слева).
Параллельно упрощенная версия и версия ПРО не работают. Только поочередно.
Но в каждой из них вы можете открывать сколько угодно окон.
Успехов!

С уважением
Леонид Волков
P.S. Перед началом установки драйвера осциллографа XP действительно информирует Вас о несертификованном продукте, и просит Вас дать согласие на его установку на свой страх и риск. Вы даете такое согласие, и только после этого начинается установка драйвера.

ни кто не знает?
