Опознание радиоэлементов

[Андрей Бедов]

Тензодатчик.

[virus-error]

водители не разбираются

А у вас какой опыт в электронике? Может с питанием проблемы?
Тогда укажите, какое напряжение питания на блочёк нужно, а какое приходит.
Так же, у грузовиков(даже импортных) напруга на аккуме может "гулять" в огромных пределах!
Может стабилизатор питания не справляется?
Просто получается Вы не один блочёк уже спалили (раз знаете сколько он стоит).

опыт более 10 лет , напруга нормальная , поменяли жки все ОК , эта уже не первая машина, они от холода современем вылетают , их согреешь и все хорошо но не надолго . Всем спосибо

[grinch]

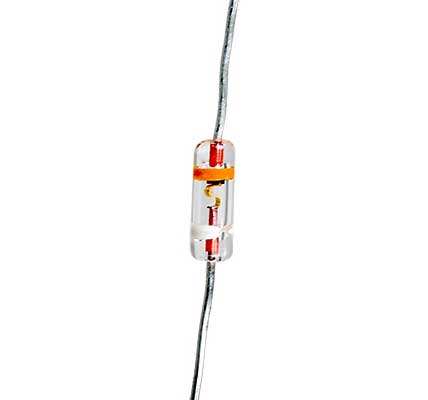

Всем привет, испытываю трудности в опознании -


В обратную сторону обрыв.

Функционально - Катодом к выходу ЗУ для 4в SLA аккумулятора, анодом через резистор на питание.

[Андрей Бедов]

Д9Б

[grinch]

Нет, устройство производства Philips 90г.в., до меня не вскрывалось (высверливал залитые компаундом саморезы). но похож, да.

[Андрей Бедов]

Полная схема значит нужна.
Либо диод, либо стабилитрон.
НО! Судя по прямому падению 0,3В - это германиевый диод.
Кроме того, у стабилитронов в кристалл упирается не проволочка, а плоская лента.

[АлександрЛ]

Каков его смысл и предназначение?

Ну, в описании же русским языком по английски написано:

These sensors are simple to set up and great for sensing pressure, but they aren’t incredibly accurate. Use them to sense if it’s being squeezed, but you may not want to use it as a scale.

После пропускания этой фразы через гугль- переводчик получаем:

Эти датчики просты в настройке и отлично подходит для измерения давления, но они не являются невероятно точны. Используйте их, чтобы почувствовать, если он выдавливается, но вы не можете использовать его в качестве масштаба.

- то есть, как уже подсказывали "тензорезистор", но который нельзя использовать для измерения нагрузки, а только для регистрации есть/нет, ну, и немного оценить усилие..

В общем- "сенсорная кнопка"..

[korob]

то есть, как уже подсказывали "тензорезистор", но который нельзя использовать для измерения нагрузки, а только для регистрации есть/нет, ну, и немного оценить усилие..

В общем- "сенсорная кнопка"..

Да Вы что?
Сами хоть даташит до второй страницы дочитали? Какая "сенсорная кнопка"? Посмотрите на график зависимости сопротивления от приложенной силы от 5 до 100Н, обратите внимание на линейность.

[Martel-]

Ну, в описании же русским языком по английски написано:

Английским не владею

Но гуглем пользуюсь.
Я поглядел, почитал и не увидел главного для себя.

Диапазон изменяегого сопротивления при давлении.
Похоже что, там плюс минус несколько ом...То есть, маленький. И мне стало неинтересно .

Вот если б были десятки килоом! (а лучше сотни)

[alexradio1103]

Вот если б были десятки килоом! (а лучше сотни)

Эх вас как занесло! Если бы, да кабы...
На то он и ТЕНЗОДАТЧИК, чтоб выдавать изменение сопротивления(под влиянием давления - сжатия)...

А аглицкий учить надо! Вот, моему бате восьмой десяток... и то втыкается в современную электронику! Патамуша прирождённый радиолюбитель и интересуется: чё нового счас эссь?

почитал и не увидел главного для себя

А что для Вас главное?

[АлександрЛ]

хоть даташит до второй страницы дочитали? Какая "сенсорная кнопка"? Посмотрите на график зависимости сопротивления от приложенной силы от 5 до 100Н, обратите внимание на линейность.

А что с линейностью?
То, что шкалы на графике- (Figure 1) -ЛОГАРИФМИЧЕСКИЕ- это как?
А то, что на графике (Figure 3) выходное напряжение- в большинстве графиков резко возрастают при нагрузке больше 25 грамм- это как?

(имхо) - применение- обычная "бесконтактная" кнопка, нагрузку более- менее точно она измерять не может, о чём, собственно, в описании и сказано:

This force sensitivity is optimized
for use in human touch control of
electronic devices such as automotive
electronics, medical systems, and in
industrial and robotics applications.

После гугль - переводчика:

Эта чувствительность силы оптимизируется
для использования в человеческом сенсорным управлением от
электронные устройства, такие как автомобильная
электроника, медицинские системы, и в
промышленных и робототехники.

[Андрей Бедов]

то есть, как уже подсказывали "тензорезистор", но который нельзя использовать для измерения нагрузки, а только для регистрации есть/нет, ну, и немного оценить усилие..
В общем - "сенсорная кнопка".

Да Вы что?
Сами хоть даташит до второй страницы дочитали? Какая "сенсорная кнопка"?

Правильно АлександрЛ говорит.

[korob]

Похоже что, там плюс минус несколько ом...То есть, маленький. И мне стало неинтересно .Вот если б были десятки килоом! (а лучше сотни)

Даа... Похоже пятница. Я вот тоже поддал, но в даташите вижу что единицы измерения kΩ, но никак не единицы/десятки Ом.

UPD:

Коты, а если мозг включить? Если посмотреть на график, то при давлении 0,5Н(50г.) сопротивление 10кОм., при давлении 10Н(1кг.) сопротивление около 1кОм. и при 100Н(10кг.) сопротивление около 20 Ом. 10кг. по вашему кнопка? На счёт линейности - там оба масштаба в логарифме, дальше объяснять?

[Андрей Бедов]

Я поглядел, почитал и не увидел главного для себя: диапазон изменяемого сопротивления при давлении.
Похоже что, там плюс-минус несколько Ом... То-есть, маленький.
И мне стало неинтересно.

[Martel-]

А что для Вас главное?

Диапазон изменяегого сопротивления при давлении.

А аглицкий учить надо!

Не даётся он мне. У меня память плохая

Я вот тоже поддал, но в даташите вижу что единицы измерения kΩ, но никак не единицы/десятки Ом.

Я бегло пробежался, и увидел только десятки Ом. А глубже не копал.
Да и ладно

[alexradio1103]

Ню-ню...

[Андрей Бедов]

Я вот тоже поддал, но в даташите вижу что единицы измерения kΩ, но никак не единицы/десятки Ом.

Я бегло пробежался, и увидел только десятки Ом. А глубже не копал.
Да и ладно

Почему десятки человек на форуме любят присваивать мне всяческие чужие высказывания?!

Я ЭТОГО НЕ ПИСАЛ! Это во-первых.

Во-вторых, насчёт сопротивления я Вам выделил красным текст, и положил график.

[alexradio1103]

Агдрюха, я не с тебя ржу! А ваще с "чтива"...

[Martin76]

Андрей Бедов писал(а):
Я вот тоже поддал, но в даташите вижу...

Почему десятки человек на форуме любят присваивать мне всяческие чужие высказывания?!

Спойлер

Потому, что это глюк движка форума, приписывать цитаты другим. Цитируешь одного, а цитата после отправки сообщения приписывается другому. Никто почему то на это в соответствующем разделе не жаловался, цвет фона и не удаленное вовремя сообщение видимо много больше неудобств и страданий причиняют, чем узаконенный плагиат, пусть и цитат

[Андрей Бедов]

Нет, Martin76.
Такого глюка не может быть чисто технически.
Просто людям лень глазами смотреть, из чьего поста они дёргают в цитату, выделяя и нажимая кнопку "Цитировать" в нижнем поле формы ответа.
Поскольку кнопка "Цитировать" там не внизу поста (как обычно) - а вверху!

Вот и путаниця.
