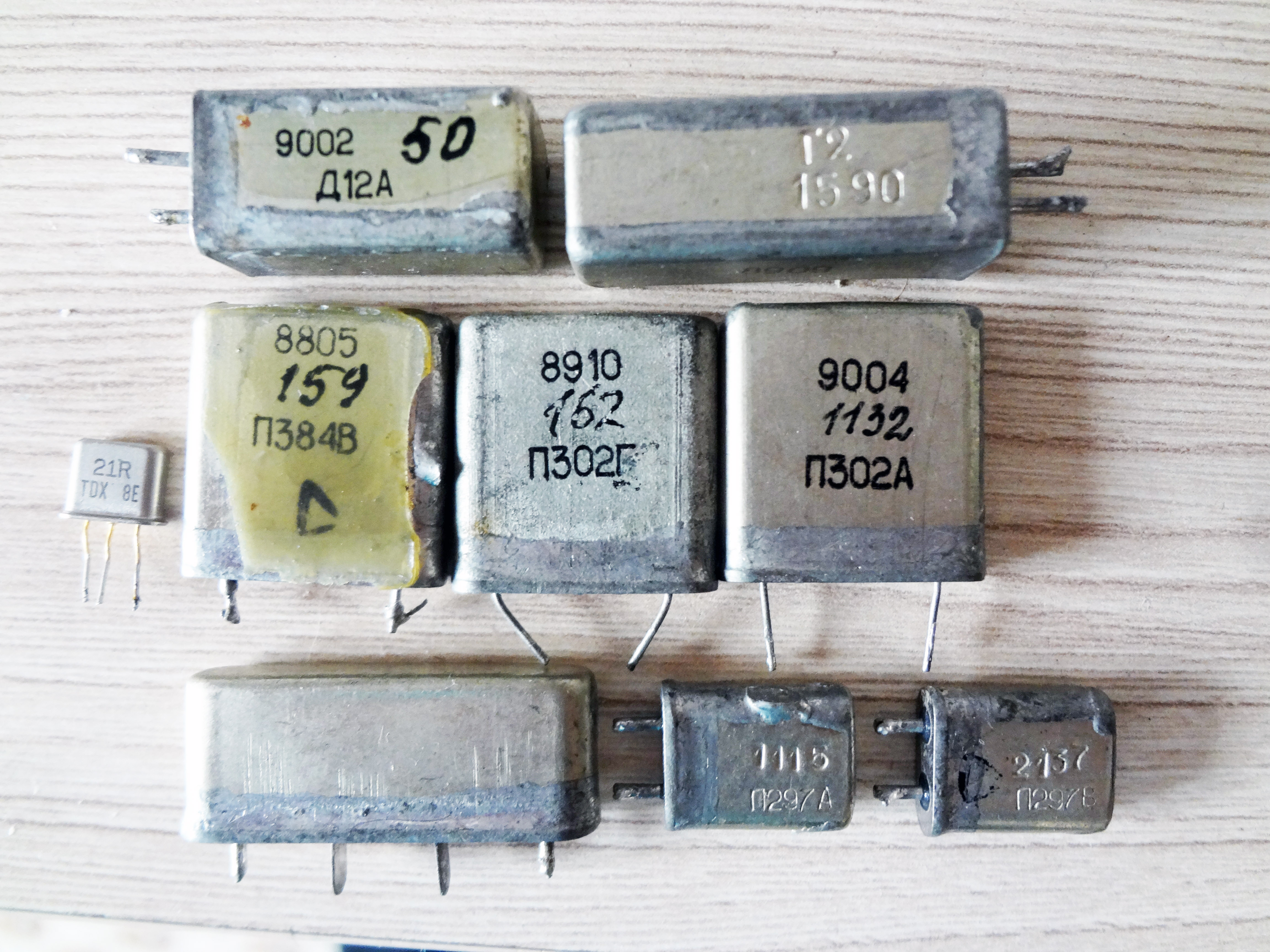

Опознание номиналов кварцев:

Спойлер

На некоторых вычеканено конкретно 14000 кГц и всё тут понятно, а на фото зачем такие обозначения? Кто какие может расшифровать?
Кварцы изготовления 88-90-го года, и тут то надпись наверное понятна.
Надеюсь нижний средний просто 1115 кГц?
А верхний правый 1590 кГц
Слева внизу вообще без подписей, но это ладно, надо замерять.
А "П297 А-В" что значит?
Слева позолочено-трёхножечный - что?

Реклама

mickbell

[uquote="Martel-",url="/forum/viewtopic.php?p=4171016#p4171016"]Слева позолочено-трёхножечный - что?[/uquote]Фильтр, наверно. Полосовой.

Реклама

sa-ta

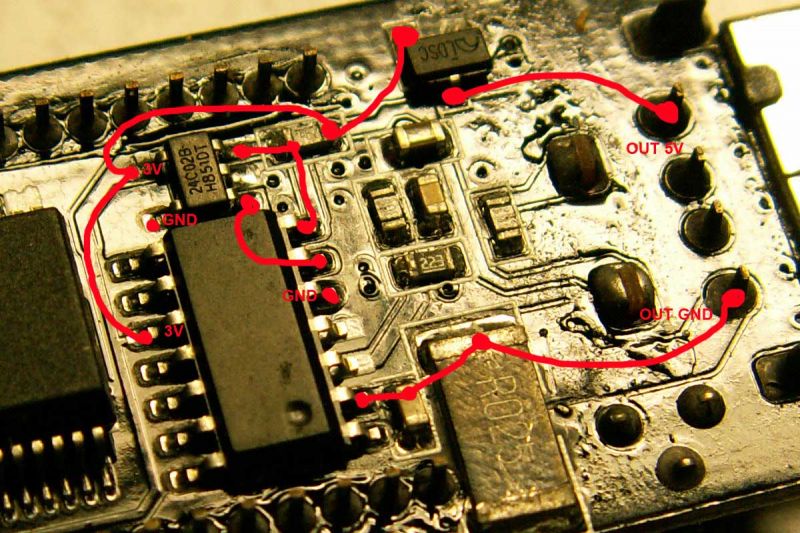

пытаюсь починить USB-тестер Keweisi KWS - V20
заменил стабилизатор на 3в. но греется sot23-5. напряжение мереет, но нет индикации тока без него..

похож пациент /24с02/ - на опер ? ( вторая нога звонться на землю.. возможно на шунт ) или все таки епромка в таком корпусе ?? может еще проц опознаем ?

Martin76

24Схх в таком корпусе бывают, о чем явно на нем и написано.

Реклама

лидокорк

Martel- писал(а):
Заголовок сообщения: Re: Опознание радиоэлементов
Опознание номиналов кварцев:

Верхние кварцы низкочастотные, частота максимум 600 килогерц в таких корпусах. Эти конкетно из кварцевого фильтра, судя по следам припоя на корпусе, они были пайкой закреплены в корпусе. Частота примерно 100-150 килогерц. Обозначение на этих и других кварцах кодированное, обычно не имеет ничего общего с частотой. Проверяются включением в схему генератора. Золотоногий- фильтр, частота с большой вероятностью 21,4 мегагерц. Внизу продолговатый с 4 ножками (2 на корпус) тоже какой то фильтр. Мелкие кварцы внизу с большой вероятностью цифры не обозначают частоту.

Реклама

Иваn-p-n

Доброго времени суток. Cтолкнцулся с ремонтом вакуумного флуоресцентного дисплея GU256X64-900A . Поиск неисправности вывел на кварц: когда касаешься кварца - на адресных шинах контроллера появляются признаки жизни. Если не трогать кварц - на всех пинах контроллера тишина.
Вопрос: не могу найти даташник ни на кварц, ни на контроллер. Особенно интересует кварц - это генератор или просто резонатор? Обознанные коты, подскажите пожалуйта:

Реклама

korob

Иваn-p-n писал(а):это генератор или просто резонатор?

Просто керамический резонатор.

Олегыч1

Здравствуйте! Все детальки из экшен камеры "Гоу Про 8"
1) Два вывода буква А и рядом три точки:

2 ) Тоже самое, только буква К:

А на шлейфике из двух микрофонов я насчитал аж целых 5 таких элементов:

В режиме прозвонки полупроводников выпаянная никак не звонится.
================
3) Микросхемка BGA под ней 6 выводов, надпись: 9А9CCN

4) Микросхемка BGA под ней 9 выводов, надпись: H4AU

oleg63m

[uquote="Martian",url="/forum/viewtopic.php?p=4164548#p4164548"]oleg63mDB-3 знаю и сразу просмотрел их и найденные аналоги, но всё равно не нашёл с подобной маркировкой.[/uquote]
подобная маркировка встречается у термисторов, раньше стояли в металлгидридных аккумах, сенсор перегрева.
это точно динистор: в принципе заменить попробовать можно любым имеющимся, и посмотреть на поведение.
в конце концов, если следовать логике, оранжевый цвет соответствует цифре 3. так что вероятно это дб3. в даташитах об цветомаркировке ни слова. кстати выписывал лет7 назад на алиекспресс, пришли в 2х видах на обеих надписи дб3

Martian

oleg63m, ага, спасибо! Да по характеристикам должен быть близок к DB3, используется в популярной схеме регулятора. Но на всякий случай решил уточнить, так как аналоговые схемы далеко не моё, я их боюсь )

Добавлено after 2 minutes 51 second:
Олегыч1, а посмотреть, не цепляются ли трёхточечные всегда к земле или питанию? а то может это симметричные супрессоры...

oleg63m

Martian писал(а):используется в популярной схеме регулятора.

тоесть в диммере? ну там можно любые использовать, даже неонку. просто может понадобится подобрать резистор, заряжающий конденсатор

Deoptim

Олегыч1, обычно, если браться за аппарат типа телефона, то нужно зайти на соответствующие форумы и купить схему с даташитами на аппарат.
Цены обычно не кусаются.

Олегыч1

Deoptim, увы нигде не нашел

Телефоны это другое. На них не сложно найти схемы.

RuTaKaTa

Подскажите что за транзистор S01LA? Нигде не могу найти.

Dick

Как вариант ST2301A
https://pdf1.alldatasheet.com/datasheet ... 2301A.html

oleg63m

Вопля, уже и от олдаташит.ком санкции, что-ле? нет доступа. или это наши идиоты из "миранды" жопу пендоссам лизнули?

Error: Forbidden
Your client does not have permission to get URL /datasheet-pdf/view/301707/STANSON/ST2301A.html from this server.

mickbell

Мне даташит отдался. Отправить личкой? Я его качнул на всякий случай.

Martian

да и у меня без проблем и всякий опций открылся

Gudd-Head

[uquote="oleg63m",url="/forum/viewtopic.php?p=4179943#p4179943"]Вопля, уже и от олдаташит.ком санкции, что-ле? нет доступа. или это наши идиоты из "миранды" жопу пендоссам лизнули?[/uquote]
У мя открылся.

afonkin08

Здравствуйте, помогите опознать кварцевый генератор, знаю что стоял в каком-то частотомере.
