uldemir писал(а):

Foks писал(а):

Но и схема весьма странная... Получается, что высокое напряжение берут со второго индуктивного выброса, а не с первого, теряя таким образом КПД, и повышается необходимая индуктивность дросселя.

Можете обосновать? Эта схема, вообще-то, взята отсюда, и хорошо там разжевана.

Мдямс, перемкнуло что-то

Действительно, всё правильно.

uldemir писал(а):

Может, я снова кого-нибудь удивлю, но у меня 555 работает с кольцом. Правда 200 мкГн не давали напруги, а 100 мкГн - без проблем выдали аж 350 вольтей (делитель был скрутивши пока с первым дросселем мучался). Тепереча тянет 4 ИН-14 в статике. Правда дроссель и ключ греются.

Видимо, Вам повезло, и сердечник в насыщение войти не успевает. Но раз сердечник и ключ греются, то видимо режим работы нему близок.

Я сам тоже не смог найти сердечник с зазором, поэтому намотал однотактный прямоходовый:

Реклама

afanas

вот какие красотульки японского производства, с двухрядовыми родными керамич панельками надыбал

Реклама

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

suslogon

красавчики!цоколь прикольный...как включишь - выложишь фотки?

Реклама

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay

SLvik

Осталось только запустить. :wink:

Иначе так "красотульками" и останутся.

Реклама

Приглашаем на вебинар «Регуляторы VIPerPLUS — решения для источников питания на любой вкус»

На вебинаре (10 июня) будет детально рассмотрено семейство микросхем VIPer со встроенным транзистором, их возможности и топологии применения, анонсированы новые регуляторы семейства VIPerPLUS, расширяющие границы применения этих компонентов.
Также будут продемонстрированы испытания из лаборатории ST и пример моделирования в среде E-DesignSuite. Участие бесплатное.

Подробнее>>

Гефестион

Симпатичные лампочки) Сфоткайте их во включенном виде)

Реклама

Реклама

Время – деньги и наноамперы: применение часов реального времени Maxim Integrated

Зачем использовать внешнюю микросхему часов реального времени (RTC), а не внутренние RTC микроконтроллера? Хотя бы потому, что у RTC MAX31342 производства Maxim Integrated типовое потребление составляет 150 нА при 3 В и температуре 25°С, а у встроенных RTC одного из самых малопотребляющих микроконтроллеров при тех же условиях – примерно 370 нА.

Читать статью>>

sergtm

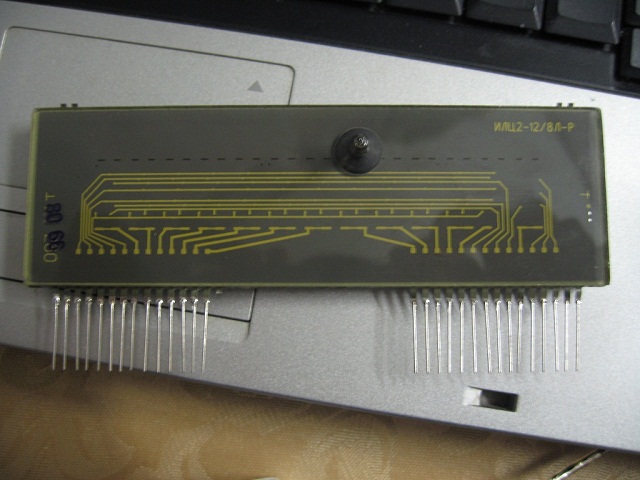

Всем привет! Достались новенькие индикаторы индикаторы 7штук - ИЛЦ2-12/8Л-Р

Подскажите пожалуйста схемку часиков под них :idea:

Заранее благодарю.

Реклама

suslogon

переходите в тему про часы на вли!

Реклама

Гагарин

ewrey писал(а):

Кто же возьмётся котёнку печатку развести? :))

Я собирал схему SQ8CBY на PIC16F84. Преобразователь на 555.
Есть платка, мною разведенная. Для "утюжно-лазерной технологии".
Могу прислать.

Реклама

ZEA15

давайте буду рад токо не могли бы еще программу тоже скинуть

СПАСИБО за отклик!

ewrey

Наконец то самые большие мои часики обзавелись домиком!

Домик сделан всё из того-же алюминиевого листа, загрунтован, покрашен, дно из дуба под морилкой. Кнопки выводить не стал, лишь одни разьёмы ( USB, GPS, питание ), и торчит датчик температуры 18В20.

suslogon

там есть гпс????ого!!сам прогил???
покажи фотки начинки)))

uldemir

Красиво.

ewrey

suslogon писал(а):

сам прогил??? покажи фотки начинки)))

Схему я уже приводил, она взята отсюда: http://www.stefankneller.de/framesets/nixie.html

Темное пятно в районе преобразователя это, когда у меня пробило емкость 0,1х250в ( или не на 250 она была? :)))

).
Щас в разрыв питания преобразователя поставил сопрот размера 0805 1Ом в качестве предохранителя...

Modest

блин, а кишки симпотичнее чем вид снаружи

SLvik

ewrey писал(а):

Наконец то самые большие мои часики обзавелись домиком!

Домик сделан всё из того-же алюминиевого листа, загрунтован, покрашен, дно из дуба под морилкой.

Мои

Классный корпус.

suslogon

а что с другой стороны платы?

и где там сам гпс модуль?

и главное: для чего там юсб? 0_0

SLvik

suslogon писал(а):

и где там сам гпс модуль?

Может я и не прав, но может всё-таки GPS модуль?

Да и про это:

suslogon писал(а):

для чего там юсб? 0_0

Тоже не слышал...
Про USB вроде краем уха слыхал... :roll:

Вроде и в России живём...
:roll:

ewrey

suslogon писал(а):

а что с другой стороны платы?

и где там сам гпс модуль?

и главное: для чего там юсб? 0_0

Я же приводил ссылку на проект... Вы не удосужились с ним ознакомиться? Там всё разжёвано до нельзя...
Приёмник виден на второй фотке, он выносной. У автора в схеме применён МАХ232 для связи с ПК по СОМ порту, СОМ сейчас есть не везде, поэтому я заменил МАХ232 на FT232BM...
Связь с ПК нужна для настройки параметров часов, а именно: сдвиг часового пояса, режим синхронизации DCF77 или GPS, частота
динамической индикации, частота плавной смены символов, установка будильника, установка релейного выхода, установки яркости или отключения индикаторов в зависимости от дня/ночи/будней/выходных... И ещё по мелочи всякого... Всё это нужно
лишь раз настроить, часы всё запомнят. Нет нужды их держать постоянно подключенными к ПК. Поэтому я и кнопки не стал выводить на корпус, хотя у автора они есть на схеме.

suslogon

серьезные часики выходят....ewrey полный молодец!

Pylraster

ewrey писал(а):

Наконец то самые большие мои часики обзавелись домиком!

Домик сделан всё из того-же алюминиевого листа, загрунтован, покрашен, дно из дуба под морилкой.

Красиво получилось, поздравляю :beer:

А корпус штампованный? Или это просто углы так хорошо зашпаклеваны что стыков не видно?
