Это много.Всмысле шунт???Который в генераторе в паралель Э-К?Это ПОС генератора Тогда надо ставить 15-20пф.
Если "заземление" базы по ВЧ,то 0.1-0.01мкф.
Все кондёры в генераторной части-только КЕРАМИКА!!!

Вот это правильно!!!Так сказать совмесными усилиями...

Нет,по питанию имелось ввиду. Кондер на базе по ВЧ я пробовал увеличивать до 2.2 нФ,но генерация ухучшалась. Ведь у некоторых эта схема и без изменений нормально фигачит. Странно всё это.

А мне кажется, что тут в контур входит емкость антенна-общая шина и, посколь её не хватило, автор припараллелил кондерчик, получив 1/2pi*sq(Lдр*(Cа+Сх)), чем и оптимизировал уровень излучения. Но это как всегда ИМХО...

Все может быть.

Не знаю чего он там оптимизировал,но после изменений,не жук,а шуршалка какая-то.

УНЧ настроил?На коллекторе Т1 выставил половину напряжения?

А про антенну в описании чё-нить рассказано? Автор скорее всего сделал так - поставил на место этого кондюка подстроечник ( триммер ) и накрутил его по максимуму излучения. Потом выпаял, померил емкость и впаял постоянный того же номинала. Окромя этого запросто могло случиться то, о чем предупреждал Обойти это можно Но тупое повторение может и не спасти. Грамотней было бы отпаять на время эмиттерный вывод транзюка генератора от платы, подобрать взаимоположение катушек по отсутствию возбудов, а уж потом всё причесать.
Ну и это не помешает Увеличивать надо 1М. На базе можно не мерить - важно то, что на коллекторе.

скинте схему радио жучка (прослушки) с печатной платой, пожалуйста, очень нужно, буду благодарен

Люди, вопрос есть - собрал по этой схеме жука, он вроде как работает, потому что я на некоторых частотах слышу, что идет от микрофона. Но сигнал крайне неустойчивый - иногда даже зависит от положения тела в пространстве, не говорю уже о том, чтобы жука перенести на другое место. Понятно, что это могут быть паразитные резонансные частоты, но в диапазон 87,5-108 МГц я не попадаю по ходу дела.
Схема внизу, фото жука, некоторые нюансы - питается не от литиевой, а от обычных пальчиковых батареек (нет пока в доступе литиевой). Ток на входе, как по первоначальной ссылке показано, измерял - либо мультик глючит, либо там совсем ничтожные количества - показывает ноль. Но напряжение на R2 0,72 в, на R1 - 1,69, на транзисторе - Б-Э - 0,48, Б-К - 1,63, Э-К - 2,15 в. и кондер один - по схеме он С4, 15 пФ, я такого не нашел, впаял на 10пФ - он на что влияет?
Пытался уже и подстроечным кондером найти частоту - никак...
Какой будет диагноз?

Так вся тема этим вопросом забита. Всего вероятнее принимаете на побочном паразитном канале приемника или гармонику передатчика. Если приборов нет, то придется тыкаться наугад.
С приборами это делается просто.

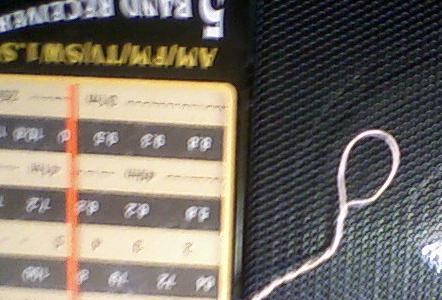

Вот у мена на конце щупа частотомера такое проволочное колечко.



Я подношу его к катушке жука.



И смотрю на какой частоте у меня работает жук. Если нужна другая, то перестраиваю глядя на частотомер.



В данном случае он работает на 94 мгц с копейками.
Осталось только приемник настроить на эту частоту.

Мдя, мне бы такой приборчик )))) Но к сожалению, увы - нет.

Так а кондер С4 на что влияет? не на частоту транзистора? Я в теме просто про него не нашел никаких комментариев...

Просто может быть из-за него сильно уходит частота и поэтому в диапазон рассчетный не вкладываюсь.

Он влияет на величину ПОС и на частоту.Раньше у меня был самодельный на 155 серии с предделителем на 500 серии и работал не хуже этого. Это было много лет назад при всеобщем дефиците радиодеталей, а сейчас сделать частотомер можно без проблем.

схема частотомера на форуме есть? )))

Свяжи контур с антенной индуктивно.
Это повысит стабильность частоты передатчика.Плату засунь в металлический корпус.

Ок, спасибо большое, буду пробовать... Мне кажется, что просто можно поменять таблетку на 15пФ и должно заработать. В общем, в любом случае, попробую и так, и так, как Вы советуете Еще раз спасибо!

Пожалуйста!
Попробуй!!!!

Позвольите поинтересоваться,что за приборчик такой? Дорогой ли,каковы пределы измерения?
