Усилитель на германиевых транзисторах. Для начинающих.

[Борисович]

AndreyZZ,
Ты забавный.
Сколько тебе годиков напиши.
Один усилитель собрал и пишешь уже тут много много.
Как чукча- писатель.
Но плату вроде бы сделал.Это уже круто.
Ты её с обратной стороны покажы.

И типа сразу тута типа ГУРУ рассуждать начал.

Но гуру пока из тебя типа такого


Для упёртых адептов чудодейного германия существует в природе - УСИЛИТЕЛЬ БЕСЛИКА.
Слышал про такой?Или как?

A ещё класс D на германии встречается.Забавная штуковина.

[AndreyZZ]


(167.36 КБ) 147 скачиваний

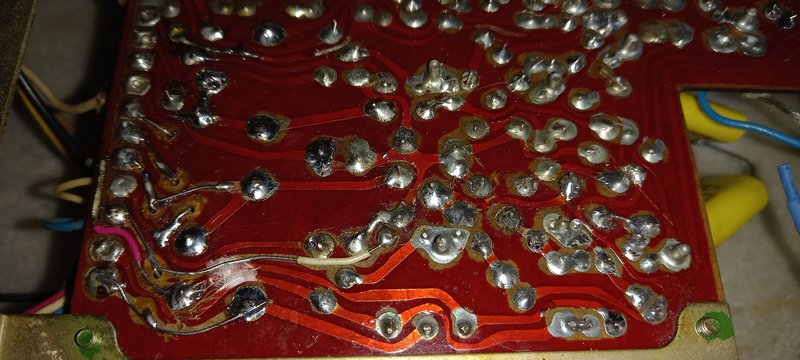

обратная сторона такая. я разводку срисовал с гуляющей по инету статьи один в один. она оказалась рабочей. техника макетная для того чтобы оперативно поменять дорожки или добавить новые
УСИЛИТЕЛЬ БЕСЛИКА.- это первое что узнаёт адепт германия

[Борисович]

Плата с обратной стороны - креатифф.Для 21-го века.
Подобную делал один раз.Году в 70-м.

AndreyZZ, да ты вроде бы адекватный.
Вот сюда заходи.
https://rt20.getbb.ru/viewtopic.php?t=107711
Тама как раз про разные БРЕДО-УСИЛИТЕЛИ пишут.
И нормально это воспринимают.

[AndreyZZ]

у меня стаж схемотехника самоучки чуть больше года. я ещё не придумал более лучший способ макетирования . лут освоил, но это уже для готового проекта.
супер ресурс по бредоусилителям. ознакомлюсь, если тут рыть нечего будет. там кстати на первой стр схема на которую я ориентировался для подбора номиналов. на красном фоне такая. много из неё позаимствовал

[kentgaryk]

у меня стаж схемотехника самоучки чуть больше года. я ещё не придумал более лучший способ макетирования

У тебя нет стажа схемотехника ибо схемотехник это надо понимать тот кто разрабатывает и рассчитывает схемы, а ты начинающий радиолюбитель.

Способ макетирования вполне для начинающего приемлем.

настолько зацепил меня германий

Вот это плохо, лучше бы если зацепил тебя прогресс приобретения знаний и повышения квалификации (Сворень и Хоровиц с Хиллом в помощь).

это мой путь и мой выбор.

Путь самурая не всегда приводит к добру, но самураю простительно, у него нет цели. А тебе то это зачем?

Спойлер

[AndreyZZ]

с Рудольфа Сворня как раз и начинал путь в мир схемотехники. переодически перечитываю первые главы начная с 40й страницы. надеюсь когда нибудь закончу. с определённых глав нужны практические навыки. Кремний круть, но не уверен что смогу перепрыгнуть их. у них оборудования на млрд юаней и вообще они всё придумали. безпроводные технологии не интересны. На этом этапе развития -германий. а там посмотрим. спасибо за понимание

[Борисович]

и цвет гетинакса как у меня. это имеет значение .
настолько зацепил меня германий,

AndreyZZ,
Ты где так на картинке гетинакс то увидел?
Ты двумя глазами то смотри.
А если не видишь,то и четырьмя.

Тама православный ОДНОСТОРОННИЙ СТЕКЛОТЕКСТОЛИТ.

Вота - смотри и удивляйся.

настолько зацепил меня германий ,

А это в 21-м веке - ПУТЬ ЧУДИКА.

Надо современное осваивать.
Ежели ты не АУДИОФИЛ.А это уже - диагноз.

А германием - это на старости лет можно заниматься,с скуки.
Когда больше заняться нечем.

[ssc]

да . это есть отлетают дорожки. , но с этим можно смириться.

..ога..особенно когда их 10, 20 или больше..так здорово потом восстанавливать монтаж, клеить корпуса элементов к плате, чтобы трассы не поотлетали..



..гемор, одним словом..но тебе это полезно - через жопу до головы быстрее доходит..

а текстолит тупит свёрла. раззориться можно. А?

..не - не тупит..просто надо выбирать соответствующий инструмент для соответствующих задач..



************************************************************************************



************************************************************************************



..одним твердосплавным сверлом под хвостовик 3мм просверлил несколько тысяч дырок - даже точно не знаю скока..оно - даже не затупилось.. ..на 8,5 тысяч оборотов..

..цена вопроса - 120 рублей за сверло..

..если бы я сверлил обычным быстрорезом - то точно сначала бы подзаипался точить сверло через 20 отверстий, а потом бы еще и разорился на сверлах..

лучше бы подсказали как итклячить медный слой от гетинакса

..напиши по-русски - подскажем..

пока работаю с гетинаксом

..ты не работаешь - ты херней страдаешь..

Предлагаю закончить флуд ..

..у меня такое чуйство, что флудишь тут именно ты..

..если есть желание помочь начинающему велком.

..завязывай с этой херней - слушай, что тебя умные люди говорят..хотя.. ..лечить, по ходу, поздно - проще пристрелить..

[kentgaryk]

в 2014 м когда я подбирал технику для соего тракта полез на HI FI .ru . подковаться

Долго ты куваешься аднака и фсе никак не подкуваешься!

Скажу тебе по секрету - гетинакс ГОВНО! карболит фсему голова!

[AndreyZZ]

всем огромное спасибо за ценные рекомендации, я их обязательно учту и не только лишь я , а все кто сюда заходит. Я же не собираюсь всю жизнь сидеть на германии, наиграюсь сделаю одно устройство и доставать его переодически под определенную атмосферу, не более. Мне ещё лампы интересны... вызывайте санитаров...

[Борисович]

Я же не собираюсь всю жизнь сидеть на германии, наиграюсь сделаю одно устройство и

Ты уж если собрался сделать ОДНО УСТРОЙСТВО НА ГЕРМАНИИ.
То хотя бы схему нашёл серьёзную.
Типа такой например.

доставать его переодически под определенную атмосферу, не более.

А твоя штуковина,на 5 транзисторах...
Даже под пиво не потянет.
Максимум под газировку.

Мне ещё лампы интересны..

А если лампы в 21 веке....
То как минимум вот такое нужно.

Что бы всё ПО СЕРЬЁЗНОМУ БЫЛО.
И цель оправдала средства.
Ну и заодно,что бы и с улицы было видно,что тут лампы играют.

помню, как стеклянными рейсфедерами рисовал - секас тот истчо..

Так а я ручкой рисую. И лаки современные нормальные есть.
И всё,всё просто.И достаточно быстро.

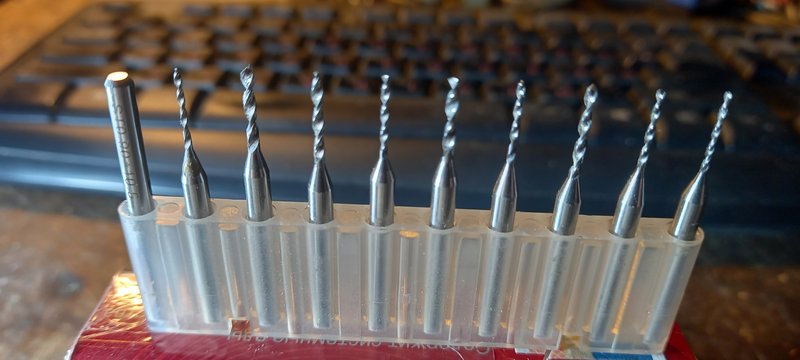

можно сверлить с оборотами 10-15 тыс/мин, главное аккуратно сверло не ломать, на изгиб они ломкие.

kentgaryk,
Это у тебя так В РУКАХ получается? Или как?
Если ДА. То руки покажи.
Что то у меня , В РУКАХ, даже мелкими (1,1 ; 1,3) ЦЕНТРОВОЧНЫМИ твёрдосплавными свёрлами ,
не сильно хорошо выходит.
А станок считаю перебор,для этих всех времяпровождений

[kentgaryk]

Это у тебя так В РУКАХ получается? Или как?

Нет конечно, сверла ломкие. Станков у меня дохера - станочников нет, все банкиры.

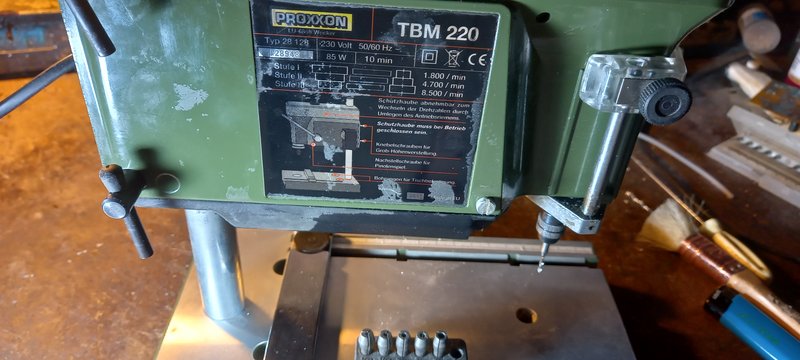

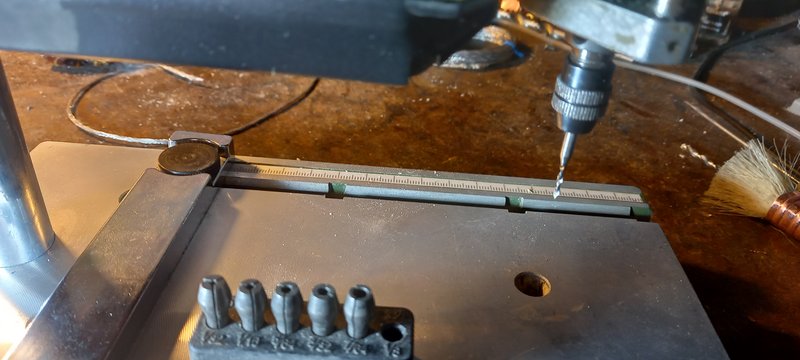

А платы вот этим сверлю, стоит копейки и вполне приличный, патрон не бьет и пиноль не болтается.

[Борисович]

А платы вот этим сверлю,

Не. Станок не круто.

Вота они.Всё для технологии 80-х годов 20-го века.

Вот это круто.
Ну при наличии большого количества свободного времени.

А самый главный инструмент тута.Это который на самом верху картинки.
Вот он тогда был супер-пупер редкость.У нас .
Но с ним и при некоторой ловкости рук - обычными свёрлами,делается по 3-4 тысячи
отверстий. До их износа на конус.

медный слой от гетинакса для макетных плат по моей технике.

Чудик AndreyZZ,
Обрати внимание на инструмент в середине картинки.

Вота им элементарно макетную плату сделать.Типа квадратиками.
Если из нормального стеклотекстолита - то выдерживает с десяток и больше перепаек.
Сам такой не пользовался.
И вот тогда сможешь городить и типа таких МАКЕТЫ

[kentgaryk]

Вота они.Всё для технологии 80-х годов 20-го века.

Морчик с патроном из тех времен у меня тоже есть. И даже пользуюсь иногда если нужно в распаянной уже плате дополнительное отверстие просверлить. Там конечно использую сверло обычное из быстрореза.

[AndreyZZ]

доброй ночи. поможете разобраться ? не срочно. Купил ещё одну вегу на разбор. решил получше разобраться в хитросплетениях перемычки 220/127 v . С предыдущим донором осталось много неясностей.
Правильно ли я понял что с кл 4 синий провод идет на первичку. он всегда задействован
с кл 6 идет зеленый при 220в . а красный с кл 7 при127в. и надо ещё обеспечить питание мотора вертушки на 127в при всех режимах. но мне он не нужен
могу я отрезать кр провод навсегда без последсвий . как на фото. ? протестил во всех режимах, на выходное напряжение это не влияет. и на переменное и постоянное. прошу прощения за сумбур
А на выходе получаем АС 15 в и 6 в на лампочки, которое тоже после выпрямления можно использовать
См на фото и чет я уже сам сомневаюсь что правильно разобрался. завтра перепроверю.
зеленый это кл 4. синий это кл 7. красный кл 6. в любом случае она лишняя
снимок с паспортом тр ра добавил позже. более менее понятно

[kentgaryk]

Ты же уже отрезал!

[-serg-]

Малейшие сомнения надо снимать прямым измерением. Цвета могут быть условны, сетевая обмотка имеет наибольшее сопротивление.
А так то, красный лишний.

[AndreyZZ]

спасибо. уже играет на родном БП , на звук не повлияло. буду постепенно заменять компоненты на родные , чтобы придерживаться аутентичности, без ущерба для качества.
не хватает знаний понять откуда на разъеме 127в на вертушку берется при сети 220в . первичка в трре общая с ответвлением я так понимаю . как происходит преобразование. это для общего развития, вертушки не будет. главное чтобы исключение этой части не повлияло на выходные параметры тр ра .

[As]

...Интересно, откуда там возьмётся качество?.. Оно и в девичестве третьего сортакласса было. Валяется в кладовке подобное...

[Борисович]

ssc,
Ты про ведро транзисторов тута писал.

Интересуюсь.
А К1534ИЕ1 у тебя есть?
Ведра не надо. Штук 5-10.

Ты тута типа важного.
В ЛС тебе не написать.
Так прямо тута и интересуюсь
