Все о биполярном транзисторе.

[falkonist]

Неправильно. Эмиттерный ток будет в бета раз больше базового.

[ptr128]

Надоело ковырять древнее барахло на предмет транзисторов. Решил не пожалеть 100 рублей и прикупить по сотне npn и pnp у китайцев. В качестве дешевой комплементарной пары нашел 2N3904 и 2N3906 (45 и 55 рублей сотня соответственно). Область применения в 95% случаев - усилитель вывода МК. Комплементарные выбирал из-за детской любви к раскачке MOSFET двухтактным каскадом. В современной элементной базе ориентируюсь очень плохо. Все еще 315/361 в голове )
Больше 100ма CE не требуется точно. Больше 20МГц тоже, но фронты хотелось бы не слишком уж пологие.
Вопрос: 2N3904 и 2N3906 современный выбор, или я опять что-то древнее и не универсальное выбираю?

P.S. Мелкие корпуса очень не желательны. TO-92 самое то. Все же в 50 лет и зрение, и руки уже не те (

[Slabovik]

Да нормальные транзисторы. Saturation Voltage низкое, что для ключевого применения самое то.

[El-Eng]

... всё написанное Вами характерно для линейного (усилительного) режима работы. А есть еще и ключевой ...

Здесь мы, как раз, и разбираемся с линейным режимом, если есть вопросы по ключевому - задавайте.

Правильно я понимаю, что от резистора в эмиттере, в том числе, будет зависеть и базовый ток?

В активном режиме ток базы строго равен току эмиттера, деленному на коэффициент (B+1). Другое дело, что B тоже зависит от тока эмиттера (коллектора).

... 2N3904 и 2N3906 современный выбор, или я опять что-то древнее и не универсальное выбираю?

Для ваших применений - вполне нормальные транзисторы.

[falkonist]

Чуть ли не "промішленнім стандартом" есть еще комплементарные пары 2SA733/2SC945 (старенькие) и 2SA1015/2SC1815 (тоже не очень новая). Но для Ваших целей вполне подойдут.

[ptr128]

А никто не в курсе, какую мощность рассеивает корпус TO-220 без радиатора?
Для примера, имеем TIP-120, ток коллектора 2А, CE Saturation по даташит получается 0.7-0.8 вольт. Рассеиваемая мощность 1.5-2 Вт. Выживет без радиатора или нет?

[Enman]

В человеческих условиях долго не протянет...при -40 - выдержит....
Лучше исходить из того, что 1 Вт - уже много для корпуса...

[ptr128]

В даташит у него написано 2Вт при 25 градусах C. Но у меня тоже были сомнения в адекватности данных показаний...

[divisоr]

Стыдно спросить но, можно ли на базу NPN транзистора подать 12 Вольт, если на коллектор будет подано 5 Вольт, а к эмиттеру будет подключена нагрузка (эмиттерный повторитель). То есть, можно ли так сделать, и это будет равносильно смайлу ?

[falkonist]

Да сделать-то так можно. Но не нужно. В схеме с ОЭ так можно было бы. Если напряжение на базу подавалось бы через резистор, то на базе относительно общей шины в любом случае не было бы больше 0,7 В. А в схеме с ОК в такой ситуации сместится в прямом направлении база-коллекторный переход. При этом весь входной ток через него "попрет" в шину питания. Причем, ничем не ограниченный.

[divisоr]

falkonist, спасибо

Просто у меня вот такая схема.

Мне сказали что такое не правильно, хотя умней я придумать пока не могу...

[falkonist]

Поставьте пищалку в коллектор и забейте.
А вообще-то, зачем там нужен тиристор - хоть стреляйте, не пойму.
Все делается намного проще: http://forum.cxem.net/index.php?/blogs/ ... я-емкости/

[K155TM2]

Здравстсвуйте! Кто нибудь может подсказать параметры tвкл. и tвыкл, транзистора КТ835А?

[falkonist]

Нет у него таких параметров. Только граничная частота коэффициента передачи тока в схеме с общим эмиттером =>1 МГц

[K155TM2]

Ну, я думаю всё же теоретически они есть. Просто их почему то ни в один справочник не за несли.

[Света]

Для усилительных транзисторов подобные параметры не приводят. Они могут быть приведены только для ключевых приборов...

[K155TM2]

А чем собственно отличаются усилительные транзисторы от ключевых? Я думал они все универсальные.

[Slabovik]

Дык, догадаться не сложно. У ключевых нормируются переключательные характеристики (времена, насыщение как можно меньше), но мало интересует линейность. У усилительных наоборот - нормируется линейность, а переключательные характеристики мало интересуют (у них напряжение насыщения обычно большое, времена...)
Однако, чёткой границы нет, просто у одних лучше одни параметры, у других - другие.

[Mad Bear]

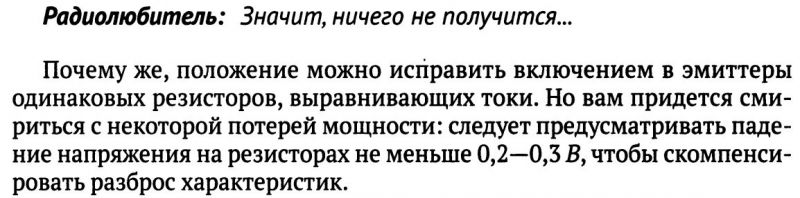

Всем доброго времени суток. Читаю сейчас книгу "Схемотехника мастер-класс" Гаврилова. Там был вопрос, как изменится крутизна и h21э у "супермощного транзистора" Я как он описал добавил одинаковые резисторы к эмиттерам транзисторов. Посмотрите пожалуйста, правильно ли я расчитал эти параметры. Если допустил ошибку, то пожалуйста объясните как это надо было расчитать

[R1d3]

Rsat скажите что за параметр у биполярника вот например у такого в даташите написано
