Юзаем дисплеи от сотовых и других потаскунчиков.

Сериг

Это вы че то переборщили может Stm8 лучше подойдет?

Реклама

sdram85

Использование АтМеги32 годится только для проверки, В нее даже полноразмерную картинку без внешней флешки не запхнуть.

Есть еще два дисплея:

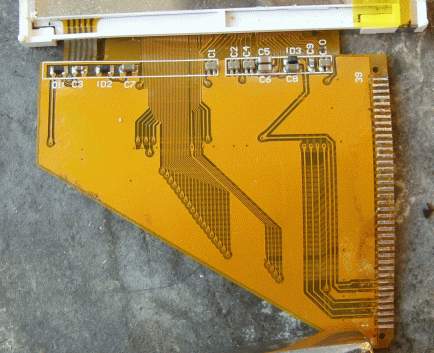

FOXLINK 8287-0128-5080 Rev:1.0 размер 3.0 (На него даже распиновка неизвестна доконца)

Но есть запускающийся телефон на котором он стоял, Согласно разводке/замеру на теле, пробовал подключатся и читать ID, Но нефига.
И интерфейс у него вроде как 18бит (Думаю притащить осцилл да посмотреть где что)

И с обратной

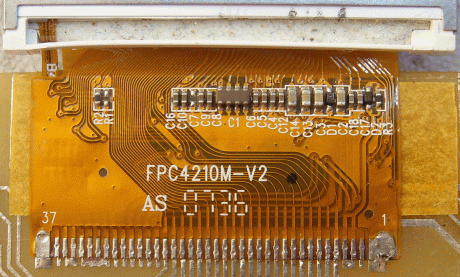

FPC4210M-V2 вроде как 2.8
Похожая распиновка имеется, но также ID не читается

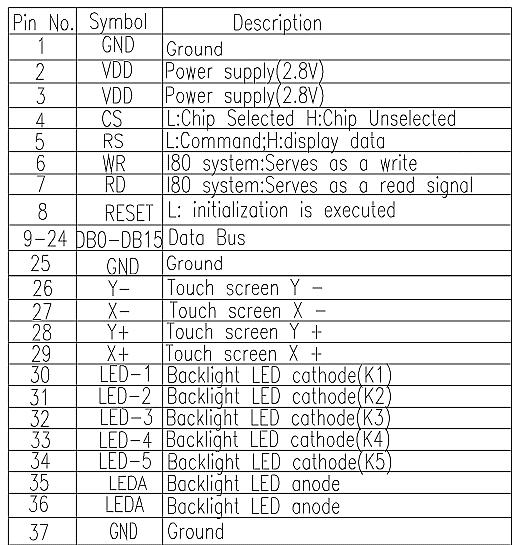

Вот совпадающая к нему распиновка (но походо не сильно она и совпадает)

Есть у котов идеи по запуску онных ???

Реклама

Satyr

Сериг писал(а):Это вы че то переборщили может Stm8 лучше подойдет?

Нет конечно.
и STM32 тоже мало будет. Только под звук если, mp3 играть будет с запасом -))

Кислый

А разве нет хардварных кодеков, способных это дело разрулить ?

Реклама

sdram85

Запустил свой TFT8K1670FPC-A1-E на STM32vlDiscovery

STM32 -> China_LCD
GPIOC 0-15 - > PB 0-15 (16Bit DATA)
GPIOA 14 - > LCD_Reset (Chip Reset Select)
GPIOA 13 - > LCD_RD (Read Data Select)
GPIOA 12 - > LCD_WR (Write Data Select)
GPIOA 11 - > LCD_RS (Register Select)
GPIOA 10 - > LCD_CS (Chip Select)
GPIOA 0 - > Lcd_Light (Backlight)

TFT8K1670FPC-A1-E (ID=0x1505),
Но должны запускаться и контроллеры с ID=0x7783, ID=0x9320, ID=0x9325, ID=0x9328 (для них свои иниты прописаны),
и тип инита выбирается согласно считанному регистру 0x0000

Пока графических функций очень мало (тест, полигон, заливка), но для проверки сгодится (на картинке тест)

З.Ы. Выход подсветки подключять через транзистор. (У меня подсветка напрямую от 5В через резюк на 33ома)

Реклама

КАШАК

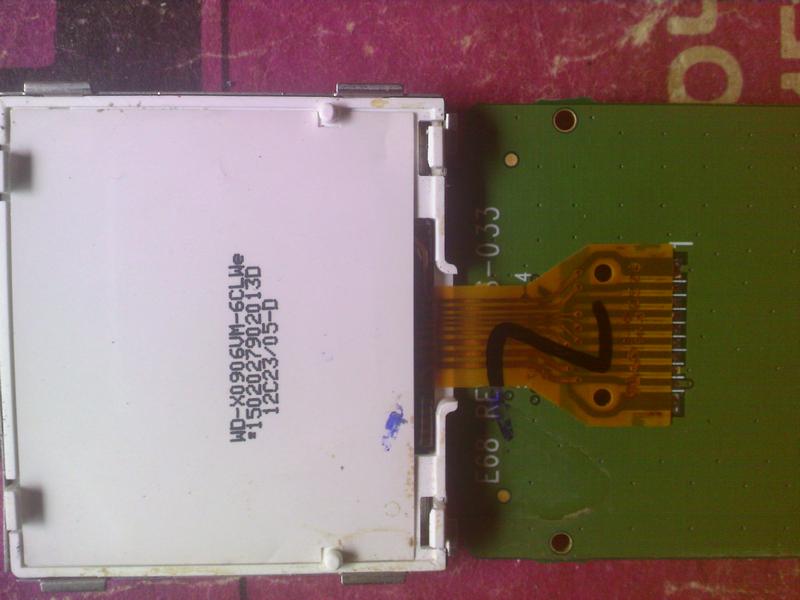

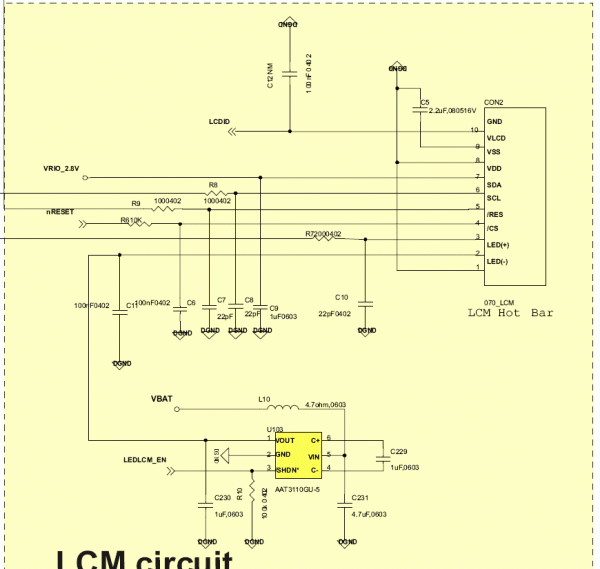

Есть дисплей от Motorola v171 и его схема.

Насколько я понял у него интерфейс SPI.

Как его можно подключить к Mega32? Может кто-нибудь с таким работал?

Реклама

x-files

не SPI, а вроде как I2C
у меги он есть аппаратный

КАШАК

Подключать дисплей и МК надо к 3,3В. ? А какие команды инициализации и т.п. посылать?

uzamar

КАШАК писал(а):Подключать дисплей и МК надо к 3,3В. ? А какие команды инициализации и т.п. посылать?

Дисплей точно от 3,3В питать, контроллер можно и 5В, но необходимо согласовать уровни (например, токоограничительные резисторы). Контроллер http://www.displayfuture.com/engineerin ... UC1682.pdf.

КАШАК

Почитал даташит, но так и не понял куда подсоединять выводы /RST и /CS, и как отправить данные на дисплей, например залить белым?
I2C библиотека CodeVision подойдёт или надо всё самому писать? Модет для этого контроллера есть готовая библиотека?

Заранее спасибо:-)

x-files

Судя по ДШ контроллера (если это тот контроллер) то у него нет И2Ц, есть SPI (ошибочка вышла)
Исходя из приведенной Вами схемы, можно предположить след. вариант подключения:
MOSI (MK) -> SDA (LCD)
SCK (MK) -> SCL (LCD)
SS (MK) -> /CS (LCD), хотя можно использовать любую другую ногу
/RES (LCD) можно прицепить на любую ногу МК или вообще повесить на него RC цепочку
все остальное (посылка команд - данных), нужно курить ДШ, как МК, так и ЖКИ
работа МК с SPI в нете валом примеров
а по ЖКИ, прийдется самому разбираться

uzamar

КАШАК писал(а):Почитал даташит, но так и не понял куда подсоединять выводы /RST и /CS, и как отправить данные на дисплей, например залить белым?
I2C библиотека CodeVision подойдёт или надо всё самому писать? Модет для этого контроллера есть готовая библиотека?

Заранее спасибо:-)

RST и CS подключаются на свободные выводы МК. RST сброс, CS выбор кристалла перед работой по шине. SDA и SCL подключаются к хардварному SPI как (выше описано) AVRки (хотя можно подключить на любые выводы и самому дрыгать ногами). I2C CodeVision не подойдет, все равно придется самому писать инит дисплея. Все команды для работы в даташите выше на 13 стр. Вообщем курите даташит. Удачи!

Moto_v3x

небольшой пример для UC1682, правда непончтно какой компилятор, возможно Кеил
http://read.pudn.com/downloads70/source ... 82.C__.htm

КАШАК

Как отправить команды по I2C я знаю, я не могу разобраться какие команды нужно отправлять... Помогите, пожалуйста, разобраться с парой команд по даташиту, дальше я уже сам

канифоль

Подскажите какой дисплей можно с легкостью заюзать от мобильника типо нокии 3310?

Satyr

Кислый писал(а):А разве нет хардварных кодеков, способных это дело разрулить ?

Есть чуть чуть. Но труднодоставабельны, порой даже документация закрыта. Делаются, восновном, под кого то.

Смысла нет. Зачем отдельный кодек, если всеравно еще процессор понадобиться ? зачем несколько кропусов, если можно сделать на одном ? Это просто по деньгам не выгодно.
Так же как пойди найди просто контроллер PCI или PCI-E - смысл в отдельном контроллере, если всеравно будет ASIC или FPGA, в который можно всунуть PCI интерфейс.

на тему видео поиграть - омап, давинчи, аймкс и т.п. Если хреновое видео с мобильников, то можно арм9 обойтись.

Сериг

канифоль писал(а):Подскажите какой дисплей можно с легкостью заюзать от мобильника типо нокии 3310?

С легкостью нельзя.

Satyr

как это ? все очень легко.
дисплеи вобще весьма примитивны.

celladon1

Есть дисплейчик от SONY ERICSSON XPERIA X1

Размер 3", разрешение 800х480, называется H/60H00150-00M-N5
Нашел datasheet на контроллер S1D13774, а распиновки разъема нет. Может подскажет кто?

Кислый

гугли сервисные схемы, там уже ориентируйся на месте
