ВСЁ про Eagle

DMUTPUUM

[uquote="CMETAHA",url="/forum/viewtopic.php?p=4560843#p4560843"]В версии 9 справа панель "Manufacturing".
Выводится просмотр платы.
На панели кнопка"САМ...". По умолчанию загружается задание двухслойной платы.
Убираем или добавляем нужные слои.
Жму кнопку "Рrocess Job".
Выбираем папку куда будет сохранён каталог выходных файлов.
Задаю имена и расширении как хотят на производстве (но можно и так[/uquote]

Благодарю!!!
вроде все срослось!

Реклама

Example626

Прошу помощи.
Перешёл с Eagle 6.3.0 на Eagle 9.4.2.
Не могу понять, что происходит.
В режиме PCB при попытке вручную задать координаты элемента (через инструмент "Info", параметр "Position") координаты не меняются в большинстве случаев.
Например, у меня элемент стоит не по сетке (координаты 433.91 x 391.8). Я хочу поставить его по сетке, выбираю "Info", ставлю в поля "Position" новые значения (например, 435 и 390). Он изменить их даёт, но при нажатии "ОК" или "Применить" опять вписываются старые значения.
Причём так происходит не всегда. Иногда координаты прекрасно меняются.
Думал, что не даёт поставить на новые координаты, потому что там место занято или что-то подобное. Нет, даже на совсем пустое место, как в пределах платы, так и за её пределами не даёт менять и всё.
На одной плате было так же, там так было, когда я вводил одну из координат с минусом. При вводе положительного значения всё было хорошо.
Но на другой - не помогает. Ни отрицательные значения, ни положительные не дают эффекта.
Вот сейчас ввёл для одного элемента значения 5 и 50 мм. Всё прекрасно поменялось. Переместил его в сторону при помощи мыши. Ставлю те же координаты (5 и 50) для другого элемента в почти таком же корпусе - не даёт и всё. Пытаюсь опять те же значения ввести для того, который переместил - опять не даёт.
Проверил все параметры, которые нашёл. Ничего не помогает.
Может, кто знает, что с этим делать? А то хоть обратно на "шестёрку" переходи.
Спасибо.

Реклама

CMETAHA

[uquote="Example626",url="/forum/viewtopic.php?p=4630534#p4630534"]Прошу помощи.[/uquote]
Размер платы ограничен 80кв.дециметрами. (пример -100х80мм (если у Вас лицуха)). За пределами располагать не даёт.
Сетка должна быть включена с единицами в которых Вы работаете (если задаёте в мм. включите сетку в мм.)

Example626

CMETAHA, размер платы 60 на 20 мм.
Сетка в миллиметрах, и координаты я задаю в миллиметрах.
На 6.3.0 такого не было.
P.S.
Почитал, понял, что это у всех так на данном дистрибутиве (не лицензия) - прога недоломана.
Поэтому здесь вряд ли кто по данной версии поможет. Так и придётся обратно на 6.3.0 уходить.
P.P.S.
Блин, сейчас зашёл в программе в аккаунт под своим логином Autodesk, и вуаля - всё заработало. Хоть 500 на 500 плату делай, хоть 5000 на 5000.
Вопрос пока снимается - решено (на данный момент).
P.P.P.S.
CMETAHA, спасибо за наводку, в каком направлении искать.

Реклама

CMETAHA

Я на 9.0.0 (ломаная).
Уже и не помню почему откатился, но вернуться даже на 7.7 не хочется, несмотря, что 7.7 работала шустрее и на 32 разрядных АРМ.
Удачи!

Реклама

smacorp

Если что, последняя нормальная версия - 9.6.2 - и больше версий Eagle не будет. Поэтому юзать версии 6 и 7 смысла нет никакого.

Реклама

Example626

А никто не знает, что можно сделать, чтобы EAGLE при запуске не просился авторизоваться? Дело в том, что сайт авторизации заблокирован из РФ и при запуске EAGLE выдаётся ошибка 403. Авторизуется, только если перед запуском включать VPN.
Причём авторизацию просит не всегда, но зачастую она почему-то слетает, и EAGLE требует авторизоваться вновь. У него есть возможность включить режим офлайн, но при повторном запуске опять включается режим онлайн.
И где-то раз в два-три дня идёт запрос на авторизацию с вводом логина и пароля. Как-то не очень удобно.
Версия 9.4.2 с рутрекера (ломаная, но недоломанная - нормально работает только с авторизацией).

smacorp

Example626, нет версий без авторизаций.

Example626

smacorp, то есть получается, что на компе без подключения к интернету EAGLE вообще невозможно использовать?
Обычно всё-таки производители ПО (если оно не изначально онлайновое) по возможности стараются сохранять работоспособность без привязки к интернету.

smacorp

Example626, ну как это нет - запускаете, Eagle выбрасывает окно, закрываете его (я даже не жду его загрузки и предложения авторизации) и спокойно работаете дальше. И при каждом запуске точно также. Да, надоедает, но терпимо.

Example626

smacorp, ну, у меня, если я закрываю окно авторизации, программа тоже сразу закрывается. И не откроется, пока не авторизуешься. Странно.

CMETAHA

[uquote="Example626",url="/forum/viewtopic.php?p=4636317#p4636317"]Версия 9.4.2 с рутрекера (ломаная, но недоломанная - нормально работает только с авторизацией).[/uquote]
Неправда.
Всё делайте по инструкции и получите "offline".
Окно версии не работает. Это особенность версии. И я напутал выше, что у меня 9.0.0.

Just_Fluffy

Пользую старенькую 7.3.0.
Она от жадности нормально отучена. Никуда не лазит.
А чего интересного и нужного появилось в 8 и 9 версиях, чего нет в семерке?

smacorp

Just_Fluffy, не думаю, что кто-то будет сидеть, вспоминать и проводить сравнительный анализ. Лично я единственное, что помню - изменения есть и интересные. Например, трассировка дифференциальных пар. Вы можете самостоятельно поискать Release notes к каждому релизу и сравнить.

CMETAHA

[uquote="Just_Fluffy",url="/forum/viewtopic.php?p=4637144#p4637144"]... А чего интересного и нужного появилось в 8 и 9 версиях, чего нет в семерке?[/uquote]
Много новых команд и возможностей.
Например: в окне "Ошибки" выводится предупреждение если дорожка не разведена Airwires. Если нет соединений линий в слоях Dimension и Milling. Устраняешь ошибки - сразу меняется окно (живая проверка).
Команда LOCK может блокировать не только компоненты, а все изображения.
Команда MANUFACTURING выводит предварительный вид печатной платы.
Команда WINDOW (Window Flip.ulp) редактирование платы с нижней стороны.
Новый векторный шрифт.
А как работает команда ROUTE - просто песня.

manual_ru_9.5.pdf

Just_Fluffy

CMETAHA, спасибо

Example626

[uquote="Martian",url="/forum/viewtopic.php?p=4636761#p4636761"]Example626, а у Вас точно включён режим оффлайн? У меня поведение программы было аналогично описанному smacorp.[/uquote]
Я включаю режим офлайн. Но при каждом новом запуске программы почему-то всегда снова включается режим онлайн.
[uquote="CMETAHA",url="/forum/viewtopic.php?p=4636846#p4636846"]Всё делайте по инструкции и получите "offline".[/uquote]
Если я всё делаю чисто по инструкции, у меня включается режим премиум-офлайн, как у вас. Однако, как я и писал ранее, начинаются проблемы с размещением элементов (ограничение на размер платы).
Но если я авторизуюсь под своим логином, то это ограничение снимается - размер платы не лимитируется.

74LS00

У меня 6.4.
Есть в стандартном наборе библиотека набора резисторов SMD типо как на материнках, чтоб 4 штуки в общем корпусе 0805 или подобное ?
Или скачать где или хотя бы чертежи, а то не знаю как такую деталь назвать

yurgenfon

Resistor Array.

Unimaro

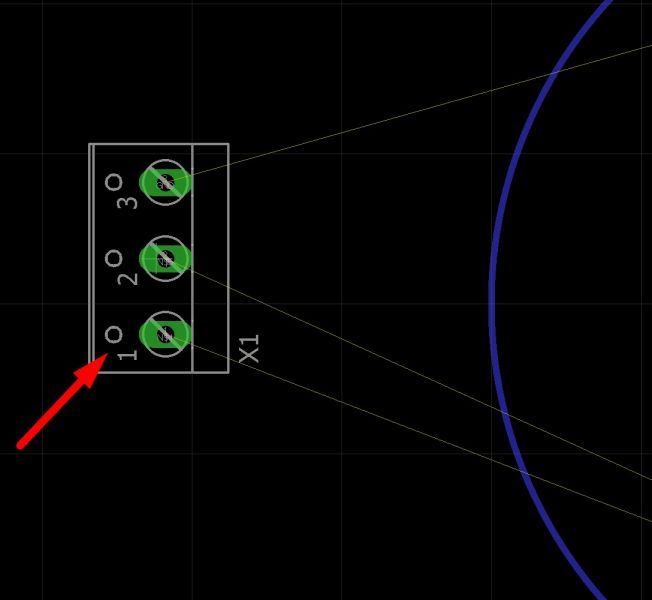

Привет! Подскажите, как подписать клеммы на схеме и на плате? Использую библиотеку con-wago-508. Там есть имя клеммной колодкии номера выводов. А мне надо, чтобы было L, N, GND и так далее.
Понятно, что можно руками, но хотелось бы по-нормальному.
