Тут нужно сделать ещё поправку на корпус, честно говоря я имел ввиду 214- и аналогичные. Про мелкие типа 323 даже не подумал. Мой косяк : (

Кстати, интересный вопрос, зачем у этого типа диодов ( по ссылке) маркируют полоской 1 катод, может они не совсем симметричные.

[Gudd-Head]

А нам наконец-то пришли платы с отечественными низкоомными СМД-резисторами. Так забавно, там цветные точки))) Хотите сфоткаю?)

[Martian]

Gudd-Head, хочу

Добавлено after 1 hour 43 minutes 49 seconds:
[uquote="AirCat",url="/forum/viewtopic.php?p=4653815#p4653815"]может они не совсем симметричные.[/uquote] мысль любопытная, в принципе, такое может быть, потому что некоторые ESD-диоды на самом деле могут быть не совсем один или несколько переходов на кристалле, а гораздо более сложная структура.
Но вот из этой спецификации этого не видно, в тесте предлагается нумерация выводов, в application - уже нет...
Надо будет на досуге изучить это дело.

Добавлено after 1 minute 33 seconds:
а чё изучать, я запрос отправлю, пока есть такая возможность по работе.

[главный колбасист]

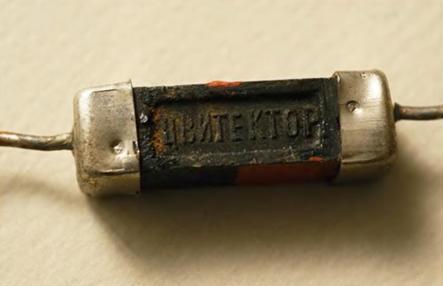

Чё это ?

[vem566]

https://dzen.ru/a/XZ4RabR3vwCxyl9k

[Мухнун]

редкий компонент

[AlexS4]

главный колбасист, круть, а сними плз вах с прямым током до 5mA и обратным напряжением до 10+V, точек 10 хотяб логарифмических по току, а если и при нескольких температурах то вообще будет круть
в гугле только 1 его невнятная вах

любопытно, ато щас и ненайти такую диковину, это чтото из эпохи до 2й мировой,
потом пошли селеновые выпрямители, массово, их существенно попроще найти.

[AirCat]

[uquote="AlexS4",url="/forum/viewtopic.php?p=4654757#p4654757"]главный колбасист, круть, а сними плз вах с прямым током до 5mA и обратным напряжением до 10+V, точек 10 хотяб логарифмических по току, а если и при нескольких температурах то вообще будет круть
в гугле только 1 его невнятная вах [/uquote]

Наверно не сможет, ибо картинка цельнотянутая с сайта http://www.155la3.ru/cvitektor.htm

[tingam999]

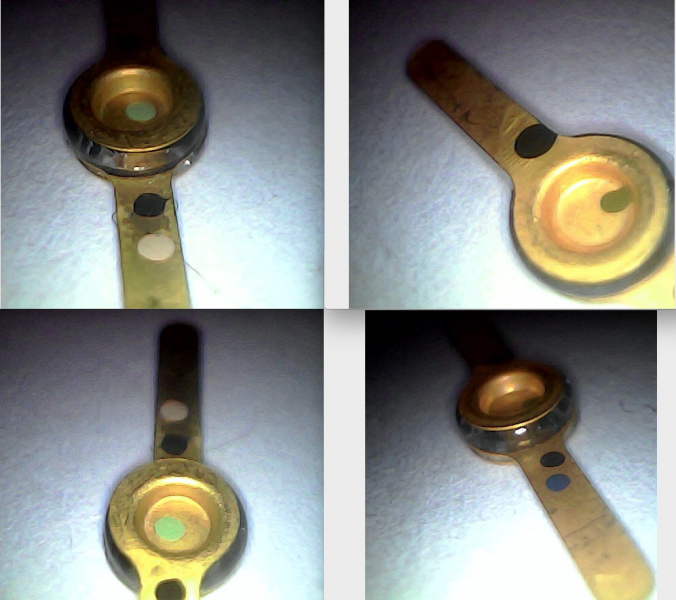

Есть советских 2 типа тунельных диода "ГИ". В справочниках такой маркировки не нашел. Кто знает и подскажет. Зарание спасибо.

Добавлено after 1 minute 41 second:
Есть советских 2 типа тунельных диода "ГИ". В справочниках такой маркировки не нашел. Кто знает и подскажет. Зарание спасибо. 3mb3nkfp43.png

[diplodok]

1И308_ГИ308.pdf

(491.4 КБ) 74 скачивания

И в справочниках я их видел. Скажем здесь: Полупроводниковые приборы: Диоды, тиристоры, оптоэлектронные приборы.
стр 314

[tingam999]

Спасибо большое .Теперь все понятно

[zorge_58]

В наличии кучка операционников без маркировки, вернее, маркированы белой точкой на ключе. Паспорт когда то был, утерян.
Помогите опознать. Ориентировочно ОУ серии 140.

[Gudd-Head]

[uquote="Martian",url="/forum/viewtopic.php?p=4654385#p4654385"]Gudd-Head, хочу[/uquote]

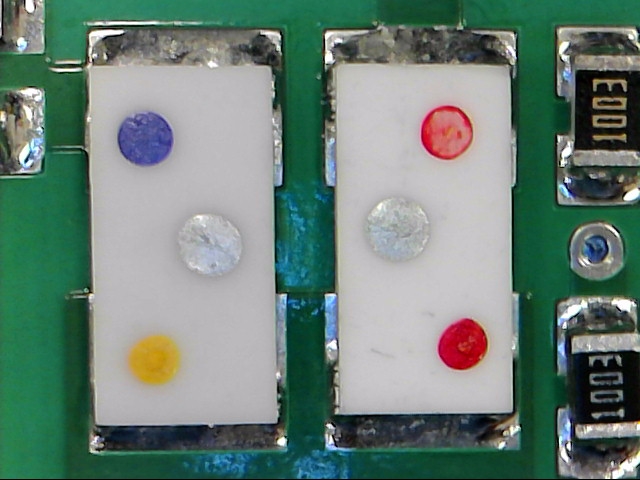

Р2-105-0,75-0,15 Ом ±1%


Р2-105-0,75-0,022 Ом ±5% (справа)+Р2-105-0,75-0,047 Ом ±5% (слева)


Р2-105-0,75-0,33 Ом ±1%


Р2-105-2,0-0,01 Ом ±5%

[Martian]

Спасибо! хм... средняя точка указывает допуск, получается. Белая ±5%, жёлтая ±1%
Наспех не нашёл информации по такой кодировке. Но с цифрами цвета вроде совпадают: две красных - 22...

[mickbell]

Я понял так: левые нижняя и верхняя (или верхние левая и правая, если повернуть) - первая и вторая цифры номинала, средняя - множитель.

[Martin76]

кучка операционников без маркировки, вернее, маркированы белой точкой на ключе.

В таких случаях обычно указано, что маркировка на групповой упаковке. Если она утеряна, то увы, никто их точно не опознает.

[Martian]

По кристаллу можно, но смысл имеет, если их много.

[Martin76]

А какой смысл? Может это вообще отбраковка, которую кто то когда то скоммуниздил.

[Martian]

Ради нескольких штук, конечно, смысла нет, или если где-то украдены.
Но если много, и есть данные, что не отбраковка, то делов на полдня

[AlexS4]

[uquote="zorge_58",url="/forum/viewtopic.php?p=4655584#p4655584"]В наличии кучка операционников без маркировки, вернее, маркированы белой точкой на ключе. Паспорт когда то был, утерян.
Помогите опознать. Ориентировочно ОУ серии 140.[/uquote]

еще вариант взять внутренние схемы всего что было в dip8 этого завода и подозреваемых годов и попробовать мультиметром глянуть (диодтестером, омметром),
особенно хорошо баллансировочные выводы помогают. а если еще и маркированных образцов куча то вообще элементарно

и можно простенький тестер собрать (ТШ+интегратор) с защитными резисторами по питанию и на вход с конденсатора.
чтото по пинауту сразу отсеется.


ну вовсяк это более радиокотово чем опознание по кристаллу устраивать
