Хорошая печатная плата - залог надежности устройства. Как сделать такую плату?
Arlleex
Друг Кота
Сообщения: 4435
Зарегистрирован: Сб мар 07, 2009 20:44:36

Re: ВСЁ про P-Cad

Сообщение Arlleex »

как в пкаде создать макрос?
Не умеешь - не берись, но не взявшись не научишься...
TechMike
Прорезались зубы
Сообщения: 247
Зарегистрирован: Сб дек 15, 2007 23:00:54
Откуда: Moscow
Контактная информация:

Re: ВСЁ про P-Cad

Сообщение TechMike »

Как вывести на печать контактные площадки, чтобы у них были дырки в центе , а не полностью залитые медью контакты?
В редакторе PCB все визуально как надо, а когда выводишь на печать из самого PCAD 2006, площадки полностью залиты медью, галочки в окне File Print перебирал, не помогло.

Также возможно ли не рисовать контактные площадки с той стороны платы, где к ним нет дорожек, чтобы оставить место под разводку проводников и не мешалась никуда не подключенная контактная площадка?
Аватара пользователя
Gudd-Head
Друг Кота
Сообщения: 20092
Зарегистрирован: Чт сен 18, 2008 12:27:21
Откуда: Столица Мира Санкт-Петербург

Re: ВСЁ про P-Cad

Сообщение Gudd-Head »

TechMike писал(а):Как вывести на печать контактные площадки, чтобы у них были дырки в центе , а не полностью залитые медью контакты?

В Print Jobs поставить галки Pads/Via Holes. Также советую поиграться с другими галками :)
TechMike писал(а):Также возможно ли не рисовать контактные площадки с той стороны платы, где к ним нет дорожек, чтобы оставить место под разводку проводников и не мешалась никуда не подключенная контактная площадка?

Как вариант, создать такой стиль контактной площадки, чтобы она была только с одной стороны платы.
[ Всё дело не столько в вашей глупости, сколько в моей гениальности ] [ Правильно заданный вопрос содержит в себе половину ответа ]
TechMike
Прорезались зубы
Сообщения: 247
Зарегистрирован: Сб дек 15, 2007 23:00:54
Откуда: Moscow
Контактная информация:

Re: ВСЁ про P-Cad

Сообщение TechMike »

Галка Pads/Via Holes помогла, спасибо за совет.
По создать новую контактную площадку не подходит, PCAD сам может автоматизировать этот процесс, возможно есть настройка?
Аватара пользователя
Aheir
Модератор
Сообщения: 4517
Зарегистрирован: Пн апр 03, 2006 11:43:25
Откуда: Санкт - Петербург
Контактная информация:

Re: ВСЁ про P-Cad

Сообщение Aheir »

Или я не понял, или так комопнент создан. Если при создании компонента указано расположение контактных площадок на обоих слоях, они и будут на обоих слоях. Если нет - нет.
Оптимизм х (Опыт + Знания) = const
Аватара пользователя
Meteor
Друг Кота
Сообщения: 3961
Зарегистрирован: Пн июл 13, 2009 14:37:39
Откуда: Московская область, наукоград.....
Контактная информация:

Re: ВСЁ про P-Cad

Сообщение Meteor »

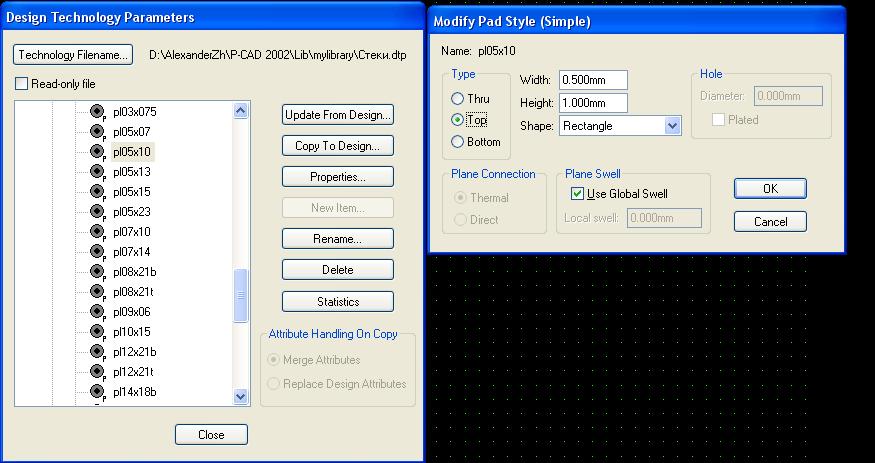

При создании контактной площадки, указать в свойствах слой на котором она будет расположена (см. файл).
Создавать отдельно топовую и боттоновую площадки не рекомендую - всегда можно нажать клавишу "F" и перенести с одного слоя на другой
Вложения
Установка свойств контактной площадки
(69.42 КБ) 408 скачиваний
Загружая на вход компьютера "мусор", на выходе получим "мусор^32".
PS. Не работаю с: Proteus, Multisim, EWB, Micro-Cap... не спрашивайте даже
Аватара пользователя
dr.doc
Это не хвост, это антенна
Сообщения: 1368
Зарегистрирован: Вс мар 28, 2010 12:52:22
Откуда: Беларусь

Re: ВСЁ про P-Cad

Сообщение dr.doc »

Подскажите пожалуйста, может кто - нибудь сталкивался. Создание в овальном, например 2,2*5 мм пятаке для подстроечного резистора, продольного паза, а не отверстия круглого сечения.
«Еще я хотел бы, чтобы наши ученые изобрели какой-то новый источник энергии, чтобы мы на коленях не ползали даже перед нашими братьями, умоляя их и выпрашивая тонну нефти или кубометр газа», — рассказал белорусский президент.
Аватара пользователя
Gudd-Head
Друг Кота
Сообщения: 20092
Зарегистрирован: Чт сен 18, 2008 12:27:21
Откуда: Столица Мира Санкт-Петербург

Re: ВСЁ про P-Cad

Сообщение Gudd-Head »

dr.doc писал(а):Подскажите пожалуйста, может кто - нибудь сталкивался. Создание в овальном, например 2,2*5 мм пятаке для подстроечного резистора, продольного паза, а не отверстия круглого сечения.

А как вы его сверлить будете? Треугольным сверлом? :)))
[ Всё дело не столько в вашей глупости, сколько в моей гениальности ] [ Правильно заданный вопрос содержит в себе половину ответа ]
Arlleex
Друг Кота
Сообщения: 4435
Зарегистрирован: Сб мар 07, 2009 20:44:36

Re: ВСЁ про P-Cad

Сообщение Arlleex »

Как залить слой bottom полигоном?
Мне надо отметить плату, там появиться окно с названием полигона - далее, воодим GND и все переходные отверстия и линии GND входят в полигон, а остальные переходные отверстия и контактные площадки и проводники полигон обходит стороной.


Как это делается?
Не умеешь - не берись, но не взявшись не научишься...
k176la7
Открыл глаза
Сообщения: 51
Зарегистрирован: Вт июл 07, 2009 19:14:34
Откуда: Москва
Контактная информация:

Re: ВСЁ про P-Cad

Сообщение k176la7 »

Stalker46 писал(а):Как залить слой bottom полигоном?

Как это делается?

переходим в слой боттом, выбираем инструмент place copper pour - рисуем прямоугольник по размеру платы, переходим в его свойства - в кладке style выбираем патерн для заливки - в бек офф - отступы от цепей поставить галочку фиксед - значение подбирается экспериментально , state - poured (заливаем), во вкладке connectivity - выбираем к какой цепи он подключен - в вашем случае gnd. в вкладке island remover - поставить unconnected и собственно нажать ок. там где не хотим что бы медь заливала какие то участки - ставим полигоны кип аут. как то так вроде.
Arlleex
Друг Кота
Сообщения: 4435
Зарегистрирован: Сб мар 07, 2009 20:44:36

Re: ВСЁ про P-Cad

Сообщение Arlleex »

Спасибо, все получилось!
А, кстати, не знаешь, где в том же пкаде библиотека подстроечных резиторов?
Не умеешь - не берись, но не взявшись не научишься...
k176la7
Открыл глаза
Сообщения: 51
Зарегистрирован: Вт июл 07, 2009 19:14:34
Откуда: Москва
Контактная информация:

Re: ВСЁ про P-Cad

Сообщение k176la7 »

Stalker46 писал(а):Спасибо, все получилось!
А, кстати, не знаешь, где в том же пкаде библиотека подстроечных резиторов?


рисуй сам - самое надежное , или вот тут смотри - http://pcad-libs.embedders.org/
Arlleex
Друг Кота
Сообщения: 4435
Зарегистрирован: Сб мар 07, 2009 20:44:36

Re: ВСЁ про P-Cad

Сообщение Arlleex »

Нарисовал:)
Спасибо!
:)
Не умеешь - не берись, но не взявшись не научишься...
reciter
Родился
Сообщения: 4
Зарегистрирован: Пн июл 06, 2009 14:56:00

Re: ВСЁ про P-Cad

Сообщение reciter »

Необходимо создать библиотечный элемент на отечественный транзистор 2Т930.
Не могу найти на него pdf-файл с точными размерами корпуса.
Помогите пожалуйста!!!
Аватара пользователя
Gudd-Head
Друг Кота
Сообщения: 20092
Зарегистрирован: Чт сен 18, 2008 12:27:21
Откуда: Столица Мира Санкт-Петербург

Re: ВСЁ про P-Cad

Сообщение Gudd-Head »

reciter писал(а):Не могу найти на него pdf-файл с точными размерами корпуса.

ПДФку он захотел :))) http://ra9fss.narod.ru/TR/Korpus.htm
[ Всё дело не столько в вашей глупости, сколько в моей гениальности ] [ Правильно заданный вопрос содержит в себе половину ответа ]
reciter
Родился
Сообщения: 4
Зарегистрирован: Пн июл 06, 2009 14:56:00

Re: ВСЁ про P-Cad

Сообщение reciter »

Gudd-Head писал(а):
reciter писал(а):Не могу найти на него pdf-файл с точными размерами корпуса.

ПДФку он захотел :))) http://ra9fss.narod.ru/TR/Korpus.htm



К сожалению размеры отличаются от оригинала
Наверное придется самому делать замеры :(
Аватара пользователя
Gudd-Head
Друг Кота
Сообщения: 20092
Зарегистрирован: Чт сен 18, 2008 12:27:21
Откуда: Столица Мира Санкт-Петербург

Re: ВСЁ про P-Cad

Сообщение Gudd-Head »

reciter писал(а):К сожалению размеры отличаются от оригинала
Наверное придется самому делать замеры :(

Ё-моё, вот проблема, если на руках есть оригинал!!! :shock:
А ссылку я привёл так... показать что можно найти чертежи корпуса. Если ещё поискать м.б. попадётся что-нибудь правдивое.
[ Всё дело не столько в вашей глупости, сколько в моей гениальности ] [ Правильно заданный вопрос содержит в себе половину ответа ]
Аватара пользователя
FOLKSDOICH
Говорящий с текстолитом
Сообщения: 1580
Зарегистрирован: Ср окт 04, 2006 22:33:56
Откуда: М.о.

Re: ВСЁ про P-Cad

Сообщение FOLKSDOICH »

Мужики! Плиз, помогите ПДФку из этого файла.
Вложения
DEVICE_TWO_5.rar
(23.07 КБ) 270 скачиваний
Всё придумано до и для нас.
Аватара пользователя
Gudd-Head
Друг Кота
Сообщения: 20092
Зарегистрирован: Чт сен 18, 2008 12:27:21
Откуда: Столица Мира Санкт-Петербург

Re: ВСЁ про P-Cad

Сообщение Gudd-Head »

FOLKSDOICH писал(а):Мужики! Плиз, помогите ПДФку из этого файла.

2002-ой не открывает.
[ Всё дело не столько в вашей глупости, сколько в моей гениальности ] [ Правильно заданный вопрос содержит в себе половину ответа ]
Аватара пользователя
FOLKSDOICH
Говорящий с текстолитом
Сообщения: 1580
Зарегистрирован: Ср окт 04, 2006 22:33:56
Откуда: М.о.

Re: ВСЁ про P-Cad

Сообщение FOLKSDOICH »

Вот оно и то то. 2000-й тоже. Бяда!
Всё придумано до и для нас.
Ответить
