Программы расчета трансформаторов и дросселей

[dandiv2006]

Спасибо! Буду пробовать. Смотрю в ваших примерах плотность тока выбрана 6.5А у меня было 5. Эти данные с чем связаны? (чтобы правильно выбирать). И питание минимальное значение заметил что меньше выбирается - число витков меньше становится (только сейчас заметил).

[Starichok51]

для такого малого размера сердечника обмотки охлаждаются лучше, чем для большого размера. поэтому можно повысить плотность тока.
то, что витков становится меньше - приятно, но при этом увеличивается ток через ключ. а это требует увеличения диаметра провода. то на то и выходит.
но 200 Вольт я беру для компенсации провалов в сети и компенсации пульсаций на конденсаторе сетевого выпрямителя.

[dandiv2006]

для такого малого размера сердечника обмотки охлаждаются лучше, чем для большого размера. поэтому можно повысить плотность тока.

Понял, спасибо!!!
Значит сейчас буду заниматься рисованием печатки

[Furcat]

Starichok51, программы понравились, приятно выглядят, стабильно работают и считают то что должны считать, спасибо !
вопросы:
1. А нет ли программы расчёта дросселя на порошковых колечках ? типа выбираем материал например 26 или 52, выбираем размер, вбиваем нужные ток и индуктивность и прога считает диаметр провода, число витков, процент заполнения окна, потери в сердечнике или вводим имеющееся кол-во витков уже готового дросселя, диаметр провода, марку сердечника и на выходе получаем сколько там мкГн, какой можно ток пустить и тд
2. Про флаи, а нет ли программы чтобы считала именно для ТОРсвитчь или Viper-ов ?
P.S. Становится лень на калькуляторе считать и временя на это тратить
Спасибо.

[serg_ns]

Программа Старичка и считает, фактически, для Вайперов. Для ТОР-ов проблема в том, что они считают, в основном, для режима неразрывных токов. (Видимо обусловлено спецификой/топологией ТОР-ов).

[Starichok51]

Furcat, и тебе спасибо за твою благодарность.
1. прочитай внимательно тему. я уже не раз писал про проблемы с порошковыми и прочими колечками. пока не представляется (для меня) делать достаточно правильный расчет на этих материалах. я даже из базы данных удалили работу с кольцами.
2. Сергей уже тебе ответил, что моя программа, как раз должна подойти для Вайперов.
думаю, и ТОРы будут нормально работать по моим расчетам. так как в любом случае по расчету в ПиАй не во всем диапазоне флай работает в режиме неразрывных токов. значит, этот режим не является для него обязательным.
да, на куркуляторе весьма трудоемко проводить расчет.

[Furcat]

1. прочитай внимательно тему. я уже не раз писал про проблемы с порошковыми и прочими колечками. пока не представляется (для меня) делать достаточно правильный расчет на этих материалах. я даже из базы данных удалили работу с кольцами.

Простите за нахальство, но 15 стр щас не осилю...

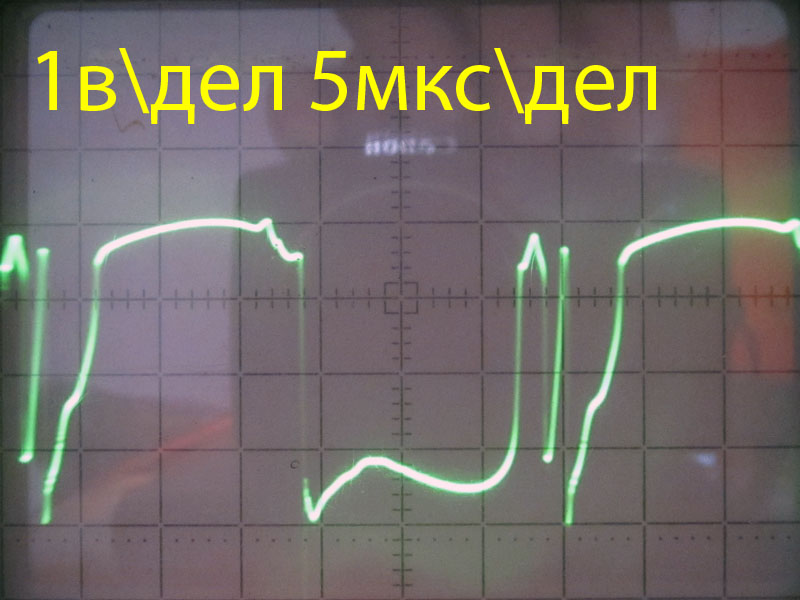

Вот http://www.radiokot.ru/forum/download/file.php?id=61808 всё что нужно для расчёта есть, просто бегать по страницам, топтаться по калькулятору, записывать что-то на бумажке получается много времени уходит, вроде нет препятствий для создания проги, никому же не надо 1% точность.

[Starichok51]

ты ничего не напутал?
какое отношение имеет эта картинка к расчетам?
к тому же, для расчетов по моим программам материалы 26 и 52 не годятся из-за больших потерь. они могут работать только в глубоком режиме неразрывного тока, когда амплитуда переменной составляющей индукции менее 0,1 Тесла.
ты когда-нибудь встречал промышленные флайбэки на кольцах? не делают их на кольцах.
на этих материалах можно делать только дроссели.

[RomanT]

Starichok51 добрый день
По что Вы нас бросили? Вы поглядывайте за нами, а то мы натворим, каких-нибудь глупостей ...
(тема автоматическая ЗУ приставка на МК) ...

Ну у меня собственно вопрос, почему у нас с одноплечевом чоппером, дроссель получается больше по индуктивности, чем расчетные ?
т.е. по расчетам индуктивность должна была быть в районе 4-6 мкГн,
а в итоге, на практике, стабильных результатов достигли только при дросселе выше 75 мкГн ...

Разница как видете огромна (по индуктивности дросселя)

[Starichok51]

Роман, я вас не бросал. в тему заглядываю, все новые сообщения читаю во всех темах этого раздела.
думаю, что вся беда в том, что у вас нет должного быстрого контроля тока дросселя.
приходилось ли тебе и твоим товарищам слышать о токовом режиме (current mode) в ШИМ-контроллерах?
может быть, вам стоит поменять контроллер? например, на UC3842/43. он позволит быстро контролировать амплитуду тока через ключ и дроссель.
дело в том, что пока заряжается выходная емкость, контроллер дает полную ширину импульса (выходное напряжение ниже заданного по стабилизации). и без должного контроля тока дроссель с расчетной маленькой индуктивностью шустро влетает в насыщение, со всеми вытекающими последствиями (ключей же уже до фига пожгли).
а с большой индуктивностью дроссель медленно накапливает ток, и ваша медленная ОС по току успевает притормозить ШИМ.
я же вам в вашей теме про это не раз говорил, что нужен быстрый контроль тока.
а для быстрого контроля тока ваш датчик тока не годится совершенно со своим временем задержки. нужно ставить шунт, и заводить с него ОС прямо в контроллер.

[RomanT]

Спс, за ответ, Вот теперь мне понятно в чём косяк ...

В нашем случаи датчик тока стоит только для измерения, выходного тока и ограничения оного до макс. расчетного, 30 А, в нагрузке ...
Т.е. на данном этапе мы не контроллируем ток, по сути мы контроллируем только выходное напряжение ...

[Starichok51]

да, примерно так.
пока МК увидит большой ток, все поезда ушли...

[Grandfa]

Starichok51 А вы случаем не знаете как рассчитать демпфирующую RC-цепь в обратноходе?

[Starichok51]

не занимался еще эти расчетами.
в литературе есть расчеты.
Семёнов. Силовая электроника. От простого сложному.

[dandiv2006]

Starichok51 А вы случаем не знаете как рассчитать демпфирующую RC-цепь в обратноходе?

Вот Starichok51 давал мне ссылку http://file.qip.ru/file/y6-rDhj1/

[Grandfa]

Блин,а я и забыл,что в этой книге есть.

[Furcat]

ты ничего не напутал?
какое отношение имеет эта картинка к расчетам?
к тому же, для расчетов по моим программам материалы 26 и 52 не годятся из-за больших потерь. они могут работать только в глубоком режиме неразрывного тока, когда амплитуда переменной составляющей индукции менее 0,1 Тесла.
ты когда-нибудь встречал промышленные флайбэки на кольцах? не делают их на кольцах.
на этих материалах можно делать только дроссели.

Конечно же напутал, не то что надо скопировал из буфера, должна быть вот эта ссылка в топике:
http://www.micrometals.com/pcparts/PC_L.pdf
насчёт 26го и 52го я спрашивал в надежде что может сделаете программу расчёта однообмоточной индуктивности, просто чтобы тупо считать мкГн, витки, потери и тд.
т.е. просто расчёт дросселя прямохода.
(на кольцах частенько вижу пушпулы но там колечки естественно не порошковые, а ферритовые)

[Starichok51]

спасибо, скачал
у меня есть их фирменная программа. и на их сайте я бывал. но этот документ прозевал.

[Furcat]

спасибо, скачал
у меня есть их фирменная программа. и на их сайте я бывал. но этот документ прозевал.

Это радует,
их фирменная программа по сравнению с вашими всё равно что земля и небо, у них там куча ненужных параметров, а того что надо либо нет либо ппц как неудобно.
Я уверен что у вас получится на порядок "дружелюбнее" софтинка

[Starichok51]

дойдет очередь - сделаю. не ты один жаждешь расчет дросселей.
