[Ruzik]

Да, но только чтобы изменить слой в компоненте, придется его разгруппировать или вообще отдельно редактировать и заменять в проекте.

[fsem]

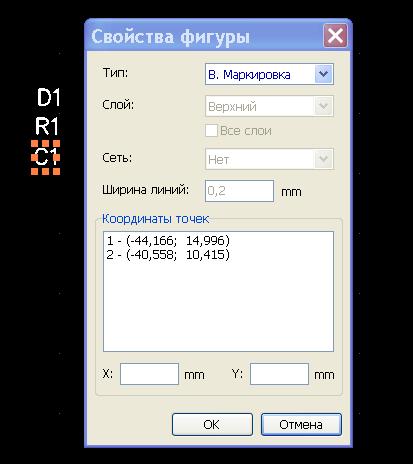

Ruzik, у него корпуса нормальные, он не мог их изменить, только через редактор. Он маркировок понаделал, а по умолчанию маркировки идут в слое Верхняя/Нижняя графика:

Теперь ему нужно выделить всё и поменять в Свойствах свои маркировки с Верхней/Нижней графики на Верхнюю/Нижнюю маркировку.

[Lecter2017]

Там как оказалось шелк нарисован и слое шелка и в слое верхней графики, не заметил сразу

fsem, все верно расписал, только не я это делал, такой прислали Проект прилагаю, покажи плиз как перенести из верхней графики в верхнюю маркировку плиз (если бы там не было маркировки, по факту она есть)

[Ruzik]

Lecter2017
Не надо ничего там переносить, проект правильный.
Если перенести, то будешь паять по маркировке, D2 пример.

[fsem]

Lecter2017, исправит эту мазанину трудно. Убрал надписи с контактных площадок - передвинул на чистые места, слой Верхней графики не трогал, просто его не нужно подавать. Размер убивает 177х174 мм, смотрю на плату "вода-вода", т.е. пустые места. Если есть схема, могу перетрассировать где то 120х130 мм.
И еще одно впечатление: как будь то посадочные места конвертировали с Лая. Это их манера писать на контактных площадках.
В личке гербера и исправленный по надписям файл платы.

[MaximusAries]

Может кто сталкивался... ДипТрейс не находит свои 3D модели...
Свежеустановленная 7ка (восстановлен заводской образ - домашняя расширееная), инсталлирован диптрейс, (самый свежий на данный момент)+модели+локализация. При просмотре платы в 3Д виде, пишет что не найдены компоненты. Как побороть?

[yurgenfon]

Всё как обычно: путь прописать, к 3d библиотекам.

[Lecter2017]

Всем привет. Загружаю в дип гербер, созданные в другой программе, какой не знаю. На плате присутствую переходные отверстия. Задача сделать шаблон для проявки маски без переходных, т.е. они должны быть залиты маской. Не получается, при экспорте гербера маски снимаю галку с переходных и ничего не происходит. Все равно печатаются. Как то можно это решить?

[Ruzik]

Lecter2017
Можно посмотреть?

[Lecter2017]

Вот https://yadi.sk/d/He7-ujW20CXDAQ

[Ruzik]

Тут только с экспортом/импортом герберов маски. Экспортируем, в экспортированном удаляем ненужное и импортируем опять в проект. Потом при экспорте герберов маски, все галки снять!!!

[Lecter2017]

Ruzik, Спасибо большое, буду знать

[MikeHolsten]

Приветствую.

Подскажите, кто-нибудь знает быстрый способ делать вот такие крепежные вырезы в плате (в полукруглой части слой меди без маски)


(5.87 КБ) 390 скачиваний

[F.LIZ]

Коллеги, подскажите, пож-ста, как изменить шрифт (размер) надписи компонента на плате. Всё облазил, ничего подходящего не нашел. Гуглить то ли я не умею, то ли это одному мне мешает. Для меня стандартный шрифт, которым он пишет по умрлчанию, очень крупный, надо мельче. Сейчас пока что отключаю показ значений компонента и в ручном режиме, графикой, пишу значения нужным шрифтом, но это не подход.
Заранее всем спасибо.

[yurgenfon]

Вид - надписи компонентов - шрифт...

[rojnov]

Приветствую всех! Вопрос у меня: как заставить DipTrace при ручной трассировке вести дорожки

только под углом 90 или 45 градусов? Я уже задолбался искать в настройках. Раньше, в более

старых версиях, вообще не было такой проблеммы. Почему такая фигня- не понятно. Подскажите,

кто знает, я уже замучился.

[yurgenfon]

Сюда тыкните...

[rojnov]

У меня DipTrace версии 3.2.1.0, и у меня нет такой панели слева, есть только кнопка вставки компонентов. Как быть?

[fsem]

[uquote="rojnov",url="/forum/viewtopic.php?p=3752707#p3752707"]У меня DipTrace версии 3.2.1.0. Как быть?[/uquote]
Так уже почти год работает 3313, скачайте и установите. Делов то.
А зачем вручную трассировать? Это всё равно, что купить мерса и запрячь лошадьми. Извращенцы, блин!

[yurgenfon]

[uquote="rojnov",url="/forum/viewtopic.php?p=3752707#p3752707"]У меня DipTrace версии 3.2.1.0[/uquote]
Мне обратно скакнуть? Обновляйтесь, ключики те же самые.
