Опознание SMD радиоэлементов

[yurik_d]

Радиокотам привет.
Помогите опознать элемент.
Маркировка и обвязка на фото.
Контроллер питания.
Вход 24 вольта
Выход неизвестно.
9 gnd
10 дроссель и диод
2 вход питания

Заранее всех благодарю.

[Martin76]

N05A это LM1117MP-3.3 и уж явно она не от 220 питается.

[Дмитрий М]

Печально.. значит питание по шлейфу из моторного отсека идёт. Буду дальше разбирать. Большое спасибо за опознание.

[ndm870]

Всем привет!!! При замыкании (водой), обозначеных красным контактов , должен стартовать двигатель.

[shev1975]

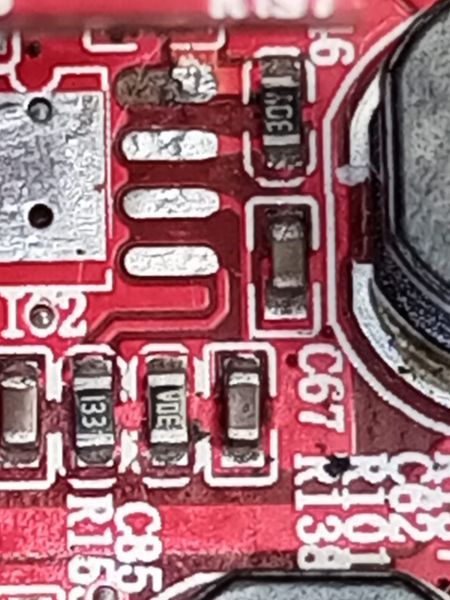

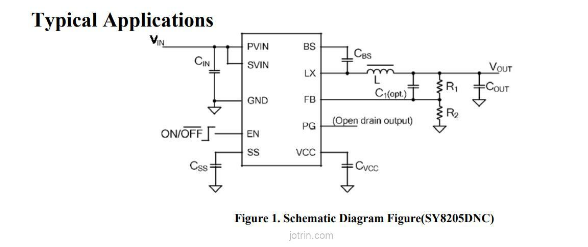

Бахнула микросхемка степ-даун SY8205, на схеме в даташите ножки 7 и 8 имеют одинаковое обозначение и на структурной схеме вроде как соединены, но на реальной схеме ножка 7 подключена через резистор к питанию и конденсатор от нее на землю. Возможно производитель платы что то знает, что не отображено в даташите. Резистор пострадал и плохо читается, но похоже на 30Y = 2Ома. Верх - право на фото.

Есть мнения отличные от моего?

[Martin76]

Навряд ли присутствующие здесь знают больше производителя микросхемы и платы. Может быть разделенное питания силовых цепей и управления.

[shev1975]

[uquote="Martin76",url="/forum/viewtopic.php?p=4741445#p4741445"]Навряд ли присутствующие здесь знают больше производителя микросхемы и платы. Может быть разделенное питания силовых цепей и управления.[/uquote]
Как бы сложно предположить что то другое, странно что в даташите не отображено это. Вопрос скорее по резистору, похож ли он на 2 Ома?

[Nranddek]

Название выводов разные.

[shev1975]

Nranddek, спасибо, у Вас другой даташит, в моем обе ноги помечены как VIN. Но резистор в фильтре все таки 30Y или нет? На фото выше. Он слегка подгоревший, вот и сомнения, но маловероятно что там что то другое по логике.

[Nranddek]

я тоже вижу надпись 30Y, и как бы вполне нормально, на мой взгляд.

[zAries]

[uquote="Nranddek",url="/forum/viewtopic.php?p=4741492#p4741492"]Название выводов разные.[/uquote]
Они отличаются у разных типов корпусов:
SY8205D - это корпус DFN4×3-12 12 выводов
SY8205F - это корпус SO8E 8 выводов, читайте datasheet внимательнее.
А уж какой производитель их сейчас выпускает - одному небу известно.

[Nranddek]

zAries, я немного сомневаюсь, что кристалл тоже разный. Хотя, конечно, при корпусировании могут с двух точек кристалла на один сдвоенный вывод сажать... тогда вопрос резистора снова в воздухе.

[zAries]

Не мучайтесь, соедините 7 и 8 вместе без резистора, и таки будет вам счастье.

[sakles]

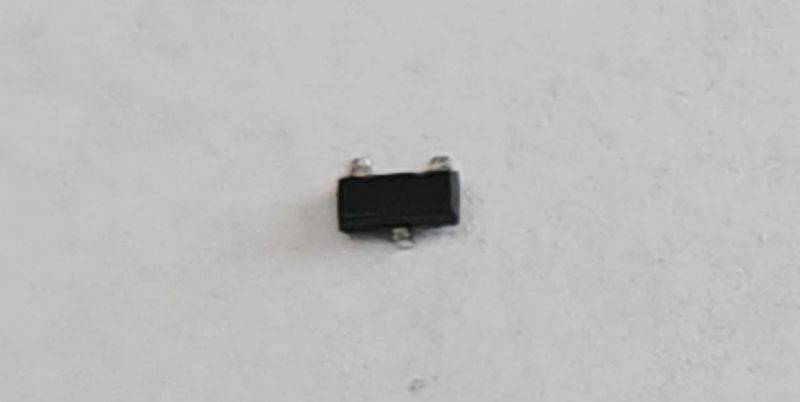

Коллеги помогите распознать деталь, стоит в приборе КСВ метр, обозначается как диод, в стандартных схемах стоят диоды, на петли т.е. прямая обратная.

вот такой приборчик

на схеме задние две ноги соединены вместе.
заменил диодами, показывает... но сильно завышенные показания.

[zAries]

А посмотрите тут https://www.ecworld.ru/support/sdd/c0.htm

[Martin76]

Легко же все ищется, СОх = HSMS-2820/-282B - ВЧ диод шоттки.

[Xelima]

Всем привет,

У меня возникла проблема с устройством NI USB-8473. Компонент Q6 повреждён, и я не могу его идентифицировать. На этой плате он имеет маркировку «67x», а на другой — «67h». Может быть, кто-то знает, что это за компонент? Буду очень признателен за помощь в поиске его даташита.

[zAries]

BAS40-07V

[Xelima]

[uquote="zAries",url="/forum/viewtopic.php?p=4742471#p4742471"]BAS40-07V[/uquote]

zAries, спасибо за ваше предложение. Однако я считаю, что компонент имеет корпус SOT-363, и я заметил, что на выводах 2 и 5 присутствует измеримое напряжение, что указывает на их подключение, а не на "не подключено" (N.C.), как указано в даташите BAS40-07V. Для справки, я прикрепил изображение с измерениями напряжения, сделанными на другой известной рабочей плате.

[zAries]

[uquote="Xelima",url="/forum/viewtopic.php?p=4742487#p4742487"]... что указывает на их подключение, а не на "не подключено" (N.C.)...[/uquote]
Отпаяйте чип и посмотрите на дорожку, может она просто транзитом идёт ?
Заодно и прозвоните сами выводы, что и куда. Станет ясно.
