кто знает как узнать обьем данных, которые будут загружены в МК из HEX файла, сгенерированого TavrAsm.

[akl]

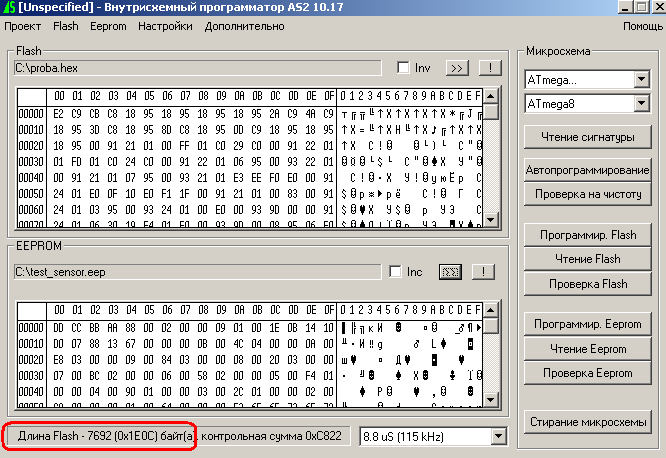

Как вариант, загрузить в программатор

Спойлер

[Z_h_e]

akl, добрый день. У меня есть к Вам вопрос, но Вы отключили личные сообщения. Можно как-то с Вами связаться?

[akl]

Вопрос решен. Удалил.

[dimmer]

Возможности макропрограммирования avrasm2 позволяют делать интересные вещи, вот пример рекурсии в макросах:

Код: Выделить всё

.macro Ft
.if a != 1
   .set r = r * a
   .set a = a - 1
   Ft a

.endif
.endmacro

.macro Factorial
.set a = @0
.set r = 1
   Ft a

.endmacro

.cseg
   Factorial 7

   ldi r16,byte4(r)
   ldi r16,byte3(r)
   ldi r16,byte2(r)
   ldi r16,byte1(r)

А вот ещё пример макроса для инициализации портов ввода/вывода ATmega, ATtiny.
Не получается добавить вложение, вот прямая ссылка [url]www.avr-assm.ru\files\macro2.zip[/url]

[dmitriy131313]

Здравствуйте, Друзья! Помогите пожалуйста. Никак не могу понять код умножения из атмеловской аппноы 200. Принцип действия каждой команды понятен, а вот в логику никак не могу въехать. Заранее спасибо!

.def mc8u =r16
.def mp8u =r17
.def m8uL =r17
.def m8uH =r18
.def mcnt8u =r19


mpy8u_c:
clr m8uH
ldi mcnt8u, 8
lsr mp8u

m8u_1:
brcc m8u_2
add m8uH, mc8u

m8u_2:
ror m8uH
ror m8uL
dec mcnt8u
brne m8u_1

[akl]

Лучше чем в самом AVR200 вряд ли кто напишет.

AVR200_MULT.txt

(728 байт) 139 скачиваний

[dmitriy131313]

Лучше чем в самом вряд ли кто напишет.

Тут конечно не поспоришь. Заново изобретать велосипед нет смысла. Но всё же с кодом разобраться хочется. В аппноте подробно расписан алгоритм, но отсутствует разъяснение логики действий. Хотелось бы увидеть хотя бы формулу по котой ведётся расчёт. Если кто знает, был бы благодарен за помощь!

[WiseLord]

Возьмите два числа в двоичном виде и умножьте их столбиком - как в школе, только в двоичной системе. Вот именно это в коде и реализуется.

[FreshMan]

Код: Выделить всё

.macro   outi
   ldi   r16,@1
   out   @0,r16
.endm

что такое @1 и @0 ?

[Пока_без_кота]

Параметры макроса. Первый (@0), и второй (@1).

[Dim-k12]

Привет форумчанам!
Пока только курю форумы и даташиты, поэтому нужно мнение тех, кто в теме.
Имеется давний проект https://www.drive2.ru/b/1561303/
Вот накарябал код, но надо идти дальше
Вопрос как реализовать контроль переменного напряжения поступающего на вывод МК?
Как прерывание по изменению состояния вывода или измерять ацп?
Нужно начать процесс регулирования только после того, как генератор раскрутится, т.е с обмотки статора начнет поступать напряжение.

[FreshMan]

какая разница между этими формами записи ?

Код: Выделить всё

out   _SFR_IO_ADDR(USICR), r24

Код: Выделить всё

out   USICR, r24

[BOB51]

Смотри исходник с дефайном (область объявления констант/имен) в том проекте.

[FreshMan]

не увидел я там ничего такого
можете изясниться яснее ?

[dimmer]

_SFR_IO_ADDR это макрос

Код: Выделить всё

 #define __SFR_OFFSET 0x20
 #define _SFR_IO_ADDR(sfr) ((sfr) - __SFR_OFFSET)

[FreshMan]

ок, спасибо
ну а почему тогда производится вычитание смиещения ?
http://images.slideplayer.com/16/526396 ... ide_29.jpg
насколько я понимаю то сначала идут GPR а далее SFR
и как по мне то для правильного указания действительного адреса следовало бы записать SFR+0x20

[dimmer]

Для компилятора avrasm (avrasm2) использование данного макроса не имеет смысла, так как в аппнотовских файлах (.inc) адреса регистров уже скорректированы для использования в инструкциях in/out либо lds/sts. Этот макрос в avrasm и не применяется. Возможно в каких-то других средах программирования что-то как-то происходит иначе. Я знаю только avrasm, пока не было необходимости в чём то другом.
О, вспомнил: в GCC это используется, смотрите в его документации.

[BOB51]

Для компилятора avrasm (avrasm2) использование данного макроса не имеет смысла, так как в аппнотовских файлах (.inc) адреса регистров уже скорректированы для использования в инструкциях in/out либо lds/sts. Этот макрос в avrasm и не применяется. Возможно в каких-то других средах программирования что-то как-то происходит иначе. Я знаю только avrasm, пока не было необходимости в чём то другом.
О, вспомнил: в GCC это используется, смотрите в его документации.

Ой-ой!
Где ж это в инк-файлах "адреса скорректированы"?
Там только встречается комент " ; MEMORY MAPPED" - типа "адресуется исключительно как память".

Стандартно приводится ряд адресации для команд in/out (если все регистры вписываются в область 0х01 -0х3F),
а для работы с РСФ в диапазоне адресов 0х01 -0х3F как с ОЗУ (ld/st lds/sts) используется "имя регистра+0x20".
Плюс особое внимание кристаллам с расширенной областью РСФ, где надо внимательно
в даташит глядеть (что в любом случае не лишним будет) в раздел "register summary".
Ибо "что сывше 0х3F (0х5F как ОЗУ)" доступно исключительно как ОЗУ
и уже не требует пресловутого "+0x20".

очепятку исправил

[neoneon]

Доброго времени суток Небольшая загвоздка с таймером1 в меге8 Значит, установил режим СТС, разрешил прерывания таймера по совпадению с OCR1A, загрузил числа в OCR1A. По прерыванию инвертируем состояние портаB. В avrstudio4 работает нормально, в протеусе и железе - почему-то частота инвертирования порта не зависит от OCR1AH, т.е. все происходит только по младшему регистру.

Спойлер

Код: Выделить всё

;разрешим сон idle mode
      in temp, MCUCR
      ori temp, 0b10000000
      andi temp, 0b10001111
      out MCUCR, temp
;таймер
      ser temp                                           ; устанавливаем числа, с которыми будет сравниваться таймер
      out OCR1AL, temp
      out OCR1AH, temp
      clr temp
      out TCCR1A, temp                             ; ОС1А отключен
      ldi temp, 0b00001001
      out TCCR1B, temp            ; режим СТС
      ldi temp, (1<<OCIE1A)
      out TIMSK, temp                                ; разрешаем прерывания по совпадению
      sei

Nope1:
   sleep
   rjmp nope1

tim1_compa:                                                 ; обработка прерывания - ставим в лог. 1 нулевой бит портаB
      ldi temp, 0x0F
      out ddrb, temp
      in temp, portb
      com   temp
      andi temp, 0x0F
      out portb, temp
      reti
