Помогите опознать девайс.

[АлександрЛ]

P.S. не подскажете ток питания к131ла4?

Какой такой ТОК ПИТАНИЯ? - у неё НАПРЯЖЕНИЕ питания есть- +5 вольт +-5%- то есть, от 4,75 до 5,25 вольта.
Там не "подцеплять" и "щелкать" надо, а схему разрисовать.

[diesel170]

Ну так микра и ток кушает, причём нехилый по современным меркам - для 155-й серии, если не ошибаюсь, до 30 мА...

[FireProoF]

Всем привет. Дали на изучение сей девайс:

Спойлер

Ну или покажите на аналогичное устройство, чб я хоть понял с чем имею дело)

Ап
Я перерисовывую схему в sprint layout. Почти закончил. Я на верном пути?

[Maykill]

Эт я уже нашел) Теперь остается последняя надежда - это прицепить ЛА (больше ничего нету) и пошелкать переключатель.
P.S. не подскажете ток питания к131ла4?

который из них?
в покое или при переключениях?
в паспорте на... всё прописано- кстати

[FireProoF]

Да это пока не важно. Думал экспериментально узнать принцип работы, а оказалось, что лучше перерисовать схему

[boris5712]

Попался комплект из 12 плат на феррито-транзисторных ячейках.
По непроверенным данным это один из первых советских калькуляторов "Вега".
Может, кто видел их изнутри?
Вот скан одной из плат.

[otest]

Расковыряй и ты увидиш. Феритовое кольцо с проводом.

[boris5712]

Ячейки изнутри я ещё в туманной юности видел.
Я про "Вегу" спрашиваю.

[ekkl]

Вот такие индикаторные лампы. Горят зелёным. Четыре вывода (просто в этого экземпляра в результате неудачных опытов осталось три.

[sergeisams]

Вот такие индикаторные лампы.

Вот книга по всяким индикаторам - http://lib.qrz.ru/node/28696 .
Может там что-то есть.

[musor]

нащел в хламе белую коробку походу сигналка ПРИТОК -А на морде клемник пот тачмем далас
внутри плата липг.425212.001.03 вер 12.05.03
с трансом и длиным пиком с бумажкой 38004 внутри транс и клемы под акб
чотако и на куда его можно применять?
слить и удалить 2 не получилось...наверно позно...

[musor]

ну типа исползовать как открывалку для дверей с тач мемом?




Нарушение Правил форума п. 2.2
Автора нужно бы в баню отправить но мне сейчас лень и спать хочется, т.к. время уже почти 4 часа ночи, поэтому в следующий раз, при очередном нарушении просто срок в два раза увеличу.
aen

[radteh]

нащел в хламе белую коробку походу сигналка ПРИТОК -А на морде клемник пот тачмем далас
внутри плата липг.425212.001.03 вер 12.05.03
с трансом и длиным пиком с бумажкой 38004 внутри транс и клемы под акб
чотако и на куда его можно применять?

Приток-А это охранная сигнализация, возможно даже GSM (надо смотреть наличие GSM модуля). Можешь поставить в гараж или домой и охранять.

[лидокорк]

Вот такие индикаторные лампы

Возможно ИВ15

[АлександрЛ]

Вот такие индикаторные лампы

ИВ15

Весьма похоже.. http://tec.org.ru/board/ehlekrovakuumny ... 5-1-0-1687

[Андрей Бедов]

Она самая.

[musor]

вот тот приток фоты КЛИКАБЕЛНЫ прлажаю:

УТОЧНЯЮ прибор Приток а плата ЛИПГ.425512.001-03 ВЕР 12.05.03 бумажка на пике 38004 см пик типа pic16F870-I/SP возле стоит кварц
есть также стоит 2х157уд2 142ен12 мосфет в ТО220 еще какойто хлам вроде unl2003 есть мелкий трансик с надписью" прм прд"
зачем внизы красный светик дыры под него нет? это чо опорник вместо стаба?

схему НЕ ПОЖАЛЕЙТЕ У КОГО ЕСТЬ-поделитеся и сервис маном

[radteh]

Да, это охранный прибор, причём из ранних серий. Схема тебе ничего не даст, прошивки проца то ведь нет. Обратись к производителю за документацией на этот прибор http://sokrat.ru/

[Phaeton]

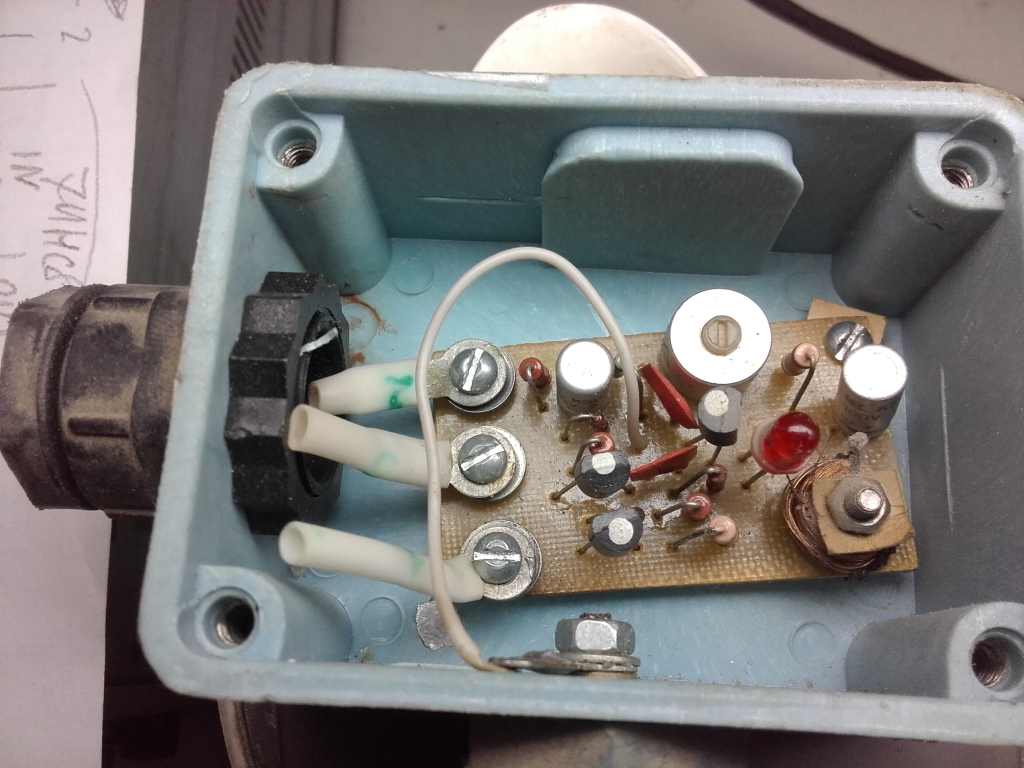

Ребята помогите опознать вот это чудо, судя по всему это датчик, кроме бумажки с надписью ОЗ-3 на нем ничего нет.
Выводы пронумерованы 1,3,2.
Конденсаторы на плате 100 вольтовые., дал питание на крайние выводы 5 В. Загорелся светодиод. На центральном проводе между + и непосредственно ним, показывает +4,8 В. При касании металлического стержня ничего не меняется.
Что это может быть?

[diesel170]

Может, ёмкостный датчик приближения или счётчик металлических деталей на конвейере и т.п. (судя по небольшой катушке на плате и щупу, похожему на антенну)?
Схемку срисовать, думаю, не большая проблема. По ней уже может проясниться, что это. Точно определить, где плюс, где минус, подать туда питание, осциллограф воткнуть между оставшимся 3-м выводом и минусом и посмотреть, что он покажет.
