[suslogon]

Microtech, большое спасибо

[uldemir]

у нас в 2000-м тоже отменили, а на следующий год вернули.
вот пока сижу без электричества померял ток потребляемый от резервной батарейки во вчерашних часах - 114 мкА.

У нас если что-то отменяют или вводят - то навсегда...
А что у вас за батарейка? CR2032 ? Для неё мне кажется 114мка много.

нормально. ds32khz без нагрузки 4мка, xc2c64 от 31 до 100 мка плюс динамический ток и LDO стабилизатор незнаю сколько, но по входу shutdown 15мка. И если cr2032 230мАч, то её надолго хватит. Вот предыдущие часы должны быть гораздо хуже - там добавляется 3 или 4 эмиттерных перехода ключевых транзисторов каждый по 250 мка - итого 1 ма. Так что в тех выдержит только 9 суток. Конечно, это не ds1307... но тем не менее, результатом я доволен. Вот электричество подали - показывает точно.

на разбитые часы упал ТЛ4М тестер. 3 ИН-14 живые.

[*Trigger*]

Я починил свой преобразователь. Сгорела микруха. Третья ночная проверка. Две первые провалились.

[KSN75]

В часах, собранных по схеме http://radiokot.ru/circuit/digital/home/49/ написано"Установите фьюзы согласно прилагаемому скриншоту программы AVRprog." Ввиду отсутствия этой программы, а также AVR910 и используя STK200 и Пони прог не мог бы кто-нибудь подсказать как должны выглядеть фьюзы именно в Пони прог? Или прошивка в AVRprog является непременным условием?

Уважаемые Коты, ну Вы же спецы в этом деле, неужели никто не знает, у нас в Казахстане туго с этим...Всё собрал, и лампы , и прог.... ну только в этом дело застряло.....

[m.ix]

Может всё же стоит отдельные темы открыть

преобразователь для газоразрядных индикаторов

преобразователь для люминесцентных индикаторах.

Обе по отдельности темы интересны, а вот выковыривывать из 50 или 400 страниц как то муторно.

[KSN75]

В часах, собранных по схеме http://radiokot.ru/circuit/digital/home/49/ написано"Установите фьюзы согласно прилагаемому скриншоту программы AVRprog." Ввиду отсутствия этой программы, а также AVR910 и используя STK200 и Пони прог не мог бы кто-нибудь подсказать как должны выглядеть фьюзы именно в Пони прог? Или прошивка в AVRprog является непременным условием?

Уважаемые Коты, ну Вы же спецы в этом деле, неужели никто не знает, у нас в Казахстане туго с этим...Всё собрал, и лампы , и прог.... ну только в этом дело застряло.....

Не ну в логике без проблем всё решается, но размеры....

[uldemir]

Это вопрос по статье, поэтому разумнее его задавать в статьях. Может, даже тема есть про эти часы.
Я лично, ответить не могу, авр-ами не занимаюсь, но что-то мне подсказывает, что программировать можно любым средством, способным программировать заданную микросхему. А система фьюзов у авр-ов это что-то совершенно не съедобное.

[Волосатый]

В часах, собранных по схеме http://radiokot.ru/circuit/digital/home/49/ написано"Установите фьюзы согласно прилагаемому скриншоту программы AVRprog." Ввиду отсутствия этой программы, а также AVR910 и используя STK200 и Пони прог не мог бы кто-нибудь подсказать как должны выглядеть фьюзы именно в Пони прог? Или прошивка в AVRprog является непременным условием?

Уважаемые Коты, ну Вы же спецы в этом деле, неужели никто не знает, у нас в Казахстане туго с этим...Всё собрал, и лампы , и прог.... ну только в этом дело застряло.....

Не ну в логике без проблем всё решается, но размеры....

Судя по фотографии фьюзов в статье, нужно поставить галочку напротив SPIEN (в CVAVR). Замечу, что из под STK200 этот фьюз прошить низзя, а с завода в мк этот фьюз уже установлен.
Нехочу никого обидеть, но жесткая логика в наше время не выход. Преимуществ у такого подхода нет. Еще один повод освоить МК.

UP. Сразу не увидел - там используется внутренний кварц, поэтому надо смотреть комбинацию фьюзов по даташиту МК.

[Чебадонов]

Я использую PIC ,немного дороже но зато никакой головной боли с фьюзами. Сейчас под чутким руководством коллеги пытаюсь написать свою первую программу для контроллера, естественно часы ! схему изменять не буду, к своей схеме буду добавлять RTC с встроенным кварцем и возможно будильник с MP3 звонилкой тоже на PIC и VS1011 .
Спасибо за ответы по транзисторам .
p.s. А куда делся Slvik?

[MyxoMop]

Короч, на 3 контрольных разряда на выход анодного ключа нацепил по 910кОм резистор на массу.

Бля, я вторую неделю с такой же проблемой боролся. Очень слабая засветка горящей цифры от одного индикатора на других. Уже и не знал что делать. Раз 20 переписывал прогу - никакого эффекта. Прочел твой пост - сделал по твоему совету - просто повесил на аноды индикаторов резисторы по 1М на землю - эффект исчез.

Возможно, это из-за грязи на плате - на плате где лампы, я пытался применить новый способ монтажа.

Грязь не при чем. Я хрен знает сколько страниц назад уже поднимал эту тему. Сделал плату с индикаторами под динамическую индикацию (фотку тоже тогда выкладывал) - подключаю только 1 индикатор (аноды других вообще никуда не подключены) - идет засветка включенной цифры на других индикаторах, хотя аноды вообще не подключены. Никто толком этот эффект тогда не объяснил. Получаецо, что этот резистор как бы притягивает анод к земле, когда там нету напруги.

А вообще как я убедился, динамическая индикация и газоразряд - плохо совместимые вещи.

[Foks]

MyxoMop
На сколько я понял, у Вас этой ошибки нет, но часто бывает такое по причине неправильной реализации динамической индикации. Сначала нужно отключить все аноды, затем изменить значение на дешифраторе, затем, возможно с небольшой задержкой, включать следующий анод.
Ну а с никсями есть другая известная проблема - анодные ключи любят открываться от наводок: коллектор (pnp-транзистора) подключен к источнику высокого напряжения, база соответственно находится рядом... Эффект особенно проявляется, когда база управляется однотактно (например npn транзистором), по понятным причинам.

[Гефестион]

Я хрен знает сколько страниц назад уже поднимал эту тему. Сделал плату с индикаторами под динамическую индикацию (фотку тоже тогда выкладывал) - подключаю только 1 индикатор (аноды других вообще никуда не подключены) - идет засветка включенной цифры на других индикаторах, хотя аноды вообще не подключены. Никто толком этот эффект тогда не объяснил. Получаецо, что этот резистор как бы притягивает анод к земле, когда там нету напруги.

Если анод к земле подтянуть, по идее ничего светиться не должно. Кстати, когда включена цифра 1 или 3, засветки на других индикаторах наверняка не было? Если так, то я считаю, что наводится напряжение на тех цифрах, которые находятся между включенной цифрой и анодом. Получается как бы делитель напряжения с несколькими выводами, где в качестве резисторов выступает ионизированный газ между цифрами, а эти цифры- выводы делителя. Тройка во всех (или почти во всех?) никсях ближе всего к анодной сетке, а единица находится в самом низу- дно ведь тоже является анодом. При динамической индикации все индикаторы включены параллельно- вот и получается засветка.

А куда делся SLvik - не знаю, тоже заметил, что он давно не появлялся.

Сейчас хотел запустить декатрон А-102. Использовал для этого ту же вертушку, при помощи которой запускал ОГ-4, только припаял другую панельку. Включил- нифига не работает. Разряд дрожит на нескольких катодах сразу, но не крутится. Проверил, правильно ли я провода к панельке подключил (на ней ножки пронумерованы)- всё правильно. Воткнул тогда А-101 (у него по справочнику цоколёвка такая же, как у А-102) - работает отлично. Снова воткнул А-102, измерил ток анода- слишком маленький. Постепенно уменьшал анодный резистор и измерял ток, в результате уменьшил резистор почти в 10 раз, но так и не смог выжать больше 0,5 мА - умножитель не тянет. Думал, что дело либо в том, что ток мал, либо в том, что в этой схеме отсутствует смещение на подкатодах (в некоторых схемах подкатоды были подключены к делителям). Вообщем, плюнул на всё, в который раз с трудом вытащил декатрон из панельки и тут вдруг обратил внимание на его цоколь, а точнее, на то, как пронумерованы выводы. А пронумерованы они не по часовой стрелке, как на панельке и как у А-101, и даже не против часовой. А пронумерованы они вот так: 1, 3, 5, 7, 9, 11, 13, 12, 10, 8, 6, 4, 2 (если идти по ч.с.). Обматерил всеми словами создателей этого декатрона . Щас буду перепаивать провода...

прошло полчаса...
Перепаял, проверил- ещё хуже стало. Теперь разряд дрожит не на штырьках, а снизу, на проволочках. Немного поэкспериментировал и выяснил, что всё-таки правильная цоколёвка- это как указано на панельке, по часовой стрелке!! Снова ругаю всеми нехорошими словами создателей этого декатрона- какого хрена на цоколе поставили неправильную нумерацию?!

[Gordon011]

Кто знает разъясните нужны эти драйверы на биполярных тр. в схеме с MC34063?

Чтоб снизить нагрев полевика.
Правда, 1 транзистор там всё же лишний, в данном применении лучше взять полудрайвер(который будет разряжать затвор) потмоу что в самой mc34063 уже есть транзистор на 1.5А, зачем лепить ещё 1.

нижний значит полезно оставить?

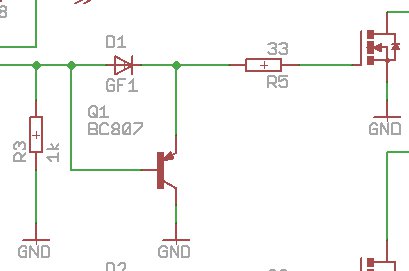

Схема полудрайвера:

[suslogon]

гефестион, я тоже там пролетел с А-102...цоколевка везде разная указана!!

зы: у слвика какието личные серьезные дела...он должен появиться ближе к середине месяца

[*Trigger*]

Ура!!! Преобразователь выдержал ночь. Часы пока идут точно. Светят ярко - статическая индикация.

[SKPPPO]

Здрасте всем! Есть схема часов (вкладка будет ниже), кто нибудь пробовал ввести в нее секунды? Автора уже задолбал, неудобно вопрос задать. Буду очень признателен.

[MyxoMop]

На сколько я понял, у Вас этой ошибки нет, но часто бывает такое по причине неправильной реализации динамической индикации.

Ну про это я давно в курсе, дин. индикацию неоднократно использовал в светодиодных часах.

Если анод к земле подтянуть, по идее ничего светиться не должно. Кстати, когда включена цифра 1 или 3, засветки на других индикаторах наверняка не было?

Вот не обратил внимания как-то.

А вобще у меня было 2 типа засветки
Первая - паразитная, когда светится неподключенный индикатор. Решается привязкой анода к земле.
Вторая - инерционность анодных ключей. У меня это выражалось как засветка следующего индикатора цифрой от предидущего. Решается по-идее это так как писал Фокс

Сначала нужно отключить все аноды, затем изменить значение на дешифраторе, затем, возможно с небольшой задержкой, включать следующий анод.

Но задержка получалась очень уж большой, просто огромной. Я решил это так -
1 тик прерывания по таймеру - светим индикатор 1
2 - гасим анодные и катодные ключи
3 - светим индикатор 2
4 - гасим анодные и катодные ключи
5 - светим индикатор 3
6 - гасим анодные и катодные ключи
и т.д.
Кстати частота прерываний 2 кГц. Никакого мерцания не видно вообще.

[SKPPPO]

Народ, подскажите, что это за элемент, и какие отечественные аналоги.

[*Trigger*]

MOSFET транзистор со встроенным диодом. Аналогов вроде нет.

[SKPPPO]

Спасибо, а цена какого порядка?
