Автоматическое ЗУ-приставка для свинцовых батарей на МК.

[RomanT]

Испытана новая платка преобразователя USB-UART на CP2102,
взамен глючных клонов FT232RL
Работает отлично ! под всеми ОС, включая вынь10, даж дров не просит,
воткнул и всё работает как надо.
В связи с этим адаптирована плата управления в версии 8_3

[sha-serega]

Здравствуйте
Подскажите куда копать?
версия 30a_14_14_5 ,
1.В режиме БП кнопками включаются и выкл.. реле 1 и реле2, как регулировать выходное напряжение и ток?
2. Чтобы выйти из режима БП нужно отключить питание, перезапустить,кнопками никак
3. При включении режима <заряд> пишет подождите и никаких реакций больше, иногда выскакивает <отключена батарея>
4. Тест акб не показывает ток
Работает только режим разряд, ток и напряжение при этом показывает

[RomanT]

К сожалению, Я не помню, что там и как, т.к. ПО к 1-ой и 5-той версиям писал Слон,

1 и 2.: Сделайте видео как у вас работает устройство, выложите его на ю-туб и дайте ссылку,
при записи видео сделайте обзор с использованием всех кнопок, кроме сброса.

3. Очевидно, что не возникает тока, причин может быть масса, например указано напряжение,
при котором на АКБ не возникает тока или не откалиброван датчик тока, реле не переключились,
другие неисправности, смотреть приборами надо, по схеме, что где есть ...

4. в меню "тест" показывается напряжение на АКБ и ток на нагрузке, т.е. лампе La1

Вот нашел старое видео, может поможет вам

[sha-serega]

https://youtu.be/bmhDerpKmiA
ссылка на видео и скажите правильные ли номиналы резисторов обвязки AD8552 R75,R73,R74? или там 2к 0,1%, 1к 0,1%, 1к 0,1% соответственно?

картинка внизу

[RomanT]

R75,R73,R74? или там 2к 0,1%, 1к 0,1%, 1к 0,1% соответственно?

Да верное, так-же верно как и 2К с 1К
суть этого ОУ умножение на два, там хоть 2К с 1К, хоть 20К с 10К, соотношение 2 к 1
Так-же как и на второй половине ОУ, там деление на 10, соотв. хоть 3К с 30К, хоть 1К с 10К, соотн. 1:10
что касается точности резисторов, чем выше точность тем точнее деление/умножение.

Что касается видео, в нём вы так и не раскрыли, что я вас просил,
выяснилось только, что что действительно не понятно как выходить из режима БП.
при заряде надпись "подождите" - означает что на АКБ не возникает тока,
а если возникает то его не фиксирует датчик тока.
1. Не понятно, подключен ли АКБ,
измерительные провода с ОУ 1/2 идут на клеммы АКБ или просто подключены к выходу ?
2. Откалиброван ли датчик тока? какое напряжение на С50 ?
если калибровался то Калибровка производилась с нагрузкой или без ?
3. какое напряжение на выходе 3 датчика тока ? какое напряжение на С6 (в выключенных режимах и в режиме заряда)
4. какое напряжение на C21, оно идёт на VT1 при включении режима заряда ?
5. При входе в режим БП, до входа в этот режим, пробовали нажимать кнопки ввех-вниз ?
6. на видео походите по всем меню полностью нажимая все кнопки, что бы вспомнить что и где есть.

[RomanT]

обнаружена ошибка в прошивке к русско-язычной версии 8_3,
в меню установки часов не корректное отображение дня недели

Спойлер

обновите прошивку.

Завершена постройка прототипа 11-той версии,
фото постройки прототипа https://yadi.sk/d/RQneRsEmhRzhm/zu_40v_50a_v11
Видео:

Спойлер

https://www.youtube.com/watch?v=YxzEzKbmCcE точность установки и стабилизации напряжения
https://www.youtube.com/watch?v=sQktlxVT90g точность установки и стабилизации тока
https://www.youtube.com/watch?v=WD1zgMHHXMI точность тока при разряде АКБ
https://www.youtube.com/watch?v=8r87wTc5x4M работа с АКБ
https://www.youtube.com/watch?v=XbR1DQPna4o ассиметричный заряд
https://www.youtube.com/watch?v=p4pcbU6ocMc англо-язычная версия, для дисплеев без кириллицы

прилагаемое ПО полностью функционально,
добавлены алгоритмы "качели", "ассиметричный" и "хранение" (буферный)

[sha-serega]

https://youtu.be/n-GDDR6YaiM
1. АКБ подключен
2.ДТ откалиброван с отключенной нагрузкой и АКБ, на С50 2,5
3. на выходе 3 ДТ- 2,49 и 2,51вольт при выключенном и включенном режиме заряда соответственно, на С6- 1вольт в выключенном режиме и от 13 и возрастает при режиме заряда
4.на С21- 15.3в и по мере заряда растет
5. при входе в режим БП кнопками вверх-низ включаются реле, кнопками влево-право никакой реакции, в других режимах все кнопки работают

[sha-serega]

прошивку перезаливал, может криво встает?

[RomanT]

0. Видео не доступно для просмотра
пункты с 1 по 3 относительно - верно.

4.на С21- 15.3в и по мере заряда растет

Тут всегда должно быть не менее 20 Вольт !!! Оптимально 24В, не зависимо от режима работы ЗУ.
Чем вы питаете ЗУ ???
Если питаете от трансформатора, то его вторичка должна быть на 18В, а расчетный ток вторички тр-ра более чем вы хотите заряжать.
Если от стабилизированного источника питания (ИИП), то он должен быть на 24 Вольта, расчетным током более, чем ток заряда.

В zu_readmy.txt проекта же написано:

Питание ЗУ-приставки от внешнего источника,
переменного или постоянного тока,
~ напряжением от 18 до 27 Вольт, током до 30А.
= напряжением от 20 до 40 Вольт, током до 30 А

[sha-serega]

https://www.youtube.com/watch?v=n-GDDR6YaiM

[RomanT]

"Автор ограничил права доступа"
см. вложение:

[sha-serega]

подключил к переменке 28 вольт, все тоже самое
Ссылку перезалил
теперь воткрывается ?

[RomanT]

подключил к переменке 28 вольт, все тоже самое

Что то-же самое? на С21 15 Вольт ?

теперь воткрывается ?

Нет - откройте доступ, чтоб не только вы могли смотреть ...

[sha-serega]

вроде свободный доступ, гляньте еще раз
на С21 теперь 36 вольт

[RomanT]

По видео, не чего особо криминального не увидел,
напряжение есть, ток есть, остальное зависит от установок профиля и состояния АКБ.
по ПО точно всё вспомнить не могу, как именно должно быть,
на это ответит только сам Слон
Сам ПО я стал писать только с 6-той версии.

----------

Начал работу над 12-той версией ЗУ-приставки, на ARM (STM32F207VGT6)
(речь об этом шла ещё тут)
силовая и измерительно-задающая часть от 11-той версии,
вместо кнопок и монохромного символьного дисплея -
цветной графический TFT дисплей с тачскрином,
возможно будет реализовано сетевое управление.

[sha-serega]

криминал есть, а именно;тэст АКБ показывает только напряжение ,
не работает КТЦ и режим разряд, в обоих режимах разряжает акб до нуля если вовремя не выключить, в настройках пробовал ставить разные уровни разряда, все бес толку, режим БП тоже не работает, можно только включать, выключать релюхи, выйти из этого режима тоже можно только отключением питания, пробовал разные прошивки 14.14.1 и 14.14.5 все тоже самое и в 14.14.1 режим БП вообще отсутствует.
Работает только режим заряд в обоих прошивках.
Думаю проблема в прошивках.
Подскажите как связаться со Слоном, может он что подскажет.

[RomanT]

Он бывает тут периодически, на личные сообщения я так понял он не реагирует,
видимо заваливают вопросами из темы про ЗУ из АТХ.

А вообще странно, я ведь собирал оба прототипа,
более того 5-я версия была запрограммирована по моему тех. заданию
и у меня тогда не возникало подобных вопросов ...

----------

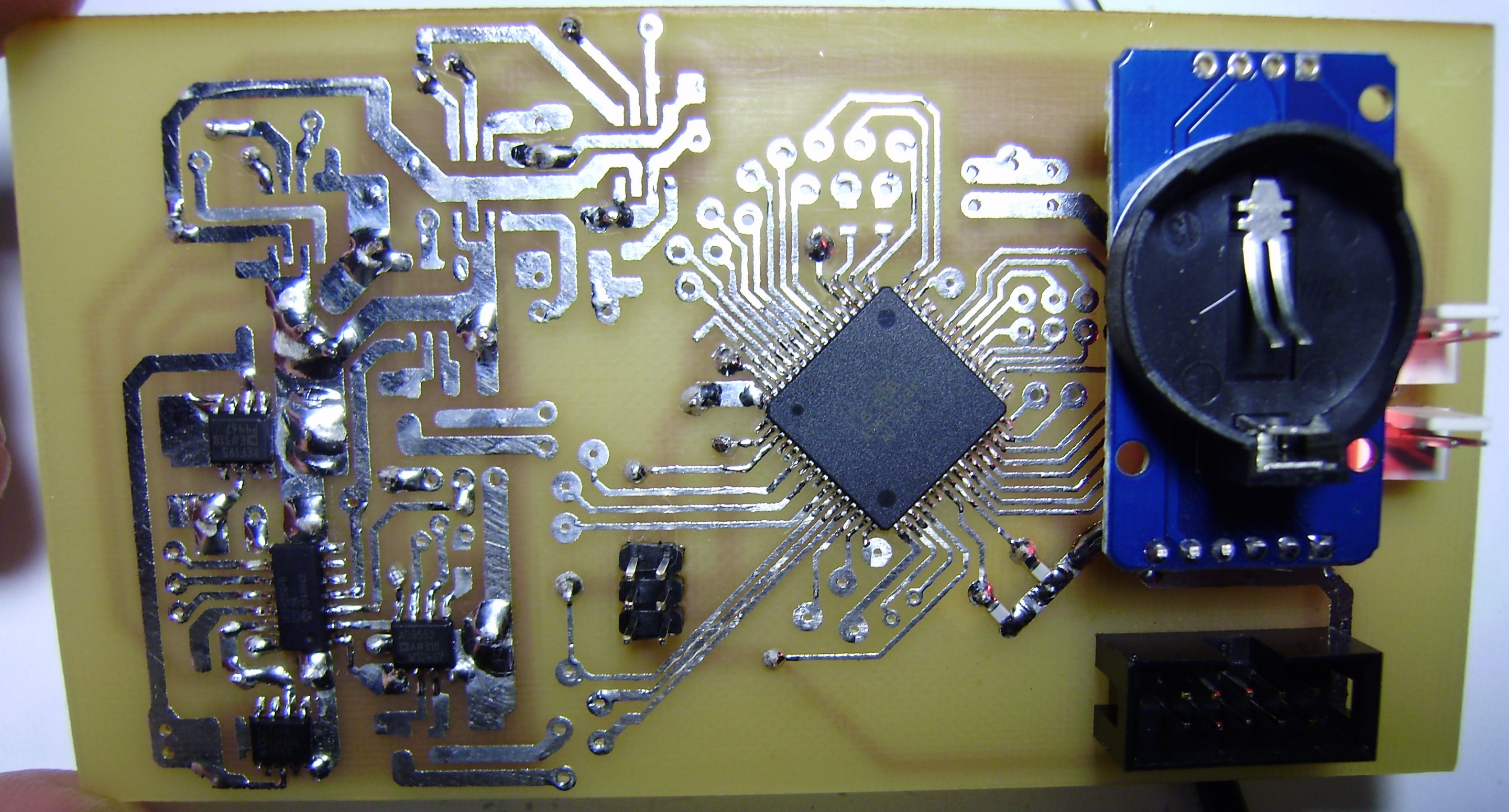

Ладно, а я всё о своём - нарисовалась схема 12-той версии и плата управления прототипа, по сути макетная
какие изменения по сравнению с 11-той:
1. МК STM32F207VGT6 120 МГц, вставляется готовой платой (можно менять)



2. Питание МК от 3.3В (добавлен стабилизатор на 3.3В)
3. Соответственно появился 8-ми канальный преобразователь уровней 5В<->3.3В
4. Убран преобразователь USB-UART и RTC с EEPROM и бататейкой - у STM прямой порт USB,
RTC тоже встроенный, плюс батарейка снаружи, EEPROM ИМС 24AA01 128КБ
5. ИМС Flash памяти объёмом 1МБ, под графику и шрифты графического дисплея.
6. ИМС опорного напряжения 4.096 (убрана), заменено на напряжение 5.000 В
соответственно макс. выходное напряжение стало 50В (например три последовательных 12В АКБ, т.е. 16.5В*3=49.5В),
отсюда следует, что макс. входное напряжение поднялось до 72В постоянки (или до 51В переменки)
отсюда следует, заменён преобразователь, питания схемы, +12В, на готовый DC/DC от Meanwell NSD15-48S12

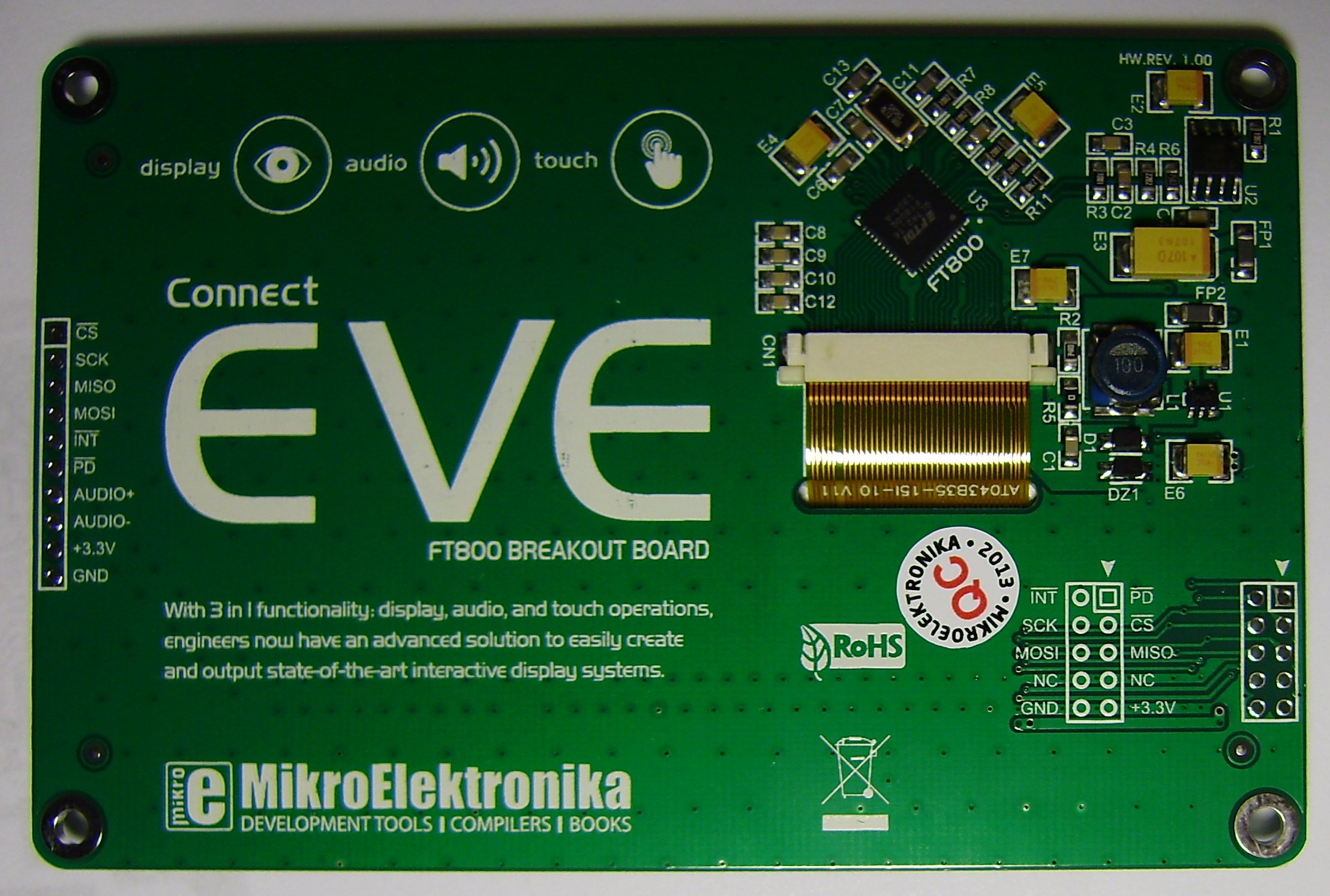

7. вместо символьного дисплея и блока кнопок - цветной графический дисплей с тачскрином
8. появился разъём microSD карты
9. Две версии, до 50А и до 100А, в многопостовом варианте возможно прикручу и до 20А.
10. Возможно будет и сетевое управление по Ethernet, через встроенный сетевой интерфейс.
11. Возможно будет убран один ЦАП из управления разрядником - попробую встроенный ЦАП с опорным напряжением 1.8В

Рассматривается многопостовое управление с одной платы управления/измерения несколькими силовыми платами,
количество ЦАП пропорционально количеству силовых плат, но АЦП претензионными делителями возможно остаётся один,
т.е. измерение с электронным переключением (ИМС типа DG409DY).

[mren]

Я уже почти собрал деталюхи на 11 версию и тут .
Мы конечно только за улучшения в девайсе, но я напрмер могу достать только отдельно чип STM32F207VGT6 + плату переходник QFP100 to PIN.
Таких модулей как достал автор у нас не продают .
Есть дисплей hx8352 (8257а нужно будет поискать).
А теперь маленькие вопросы:
11-я версия полностью отойдет или будет поддерживатся и дальше?
Зачем нужен диод VD1? Я думаю одого VD3 будет достаточно.
60cpq150 я так и не нашел, но купил IXYS DSEI60-02a, думаю такая замена подойдет?
Есть альсиферовое кольцо мю=60 размеры 64х40х28мм и кольцо 54х32х24мм, думаю попробую намотать дроссель на нем. Как думаете стоит оно того?
Дисплей правда я достал только китайский QC2004A.
Думаю, что в ближайшое время начну собирать, так долго я еще не собирал детали

[RomanT]

уже почти собрал деталюхи на 11 версию и тут

Не гонитесь за мной, собирайте то, что уже работоспособно,
может у меня не чего не получится с STM ...

Таких модулей как достал автор у нас не продают .

У нас тоже, но для этого есть интернет,
90% есть тут, остальные 10% тут

А теперь маленькие вопросы:

1. будет поддерживаться и далее, как и 8-я
2. VD3 для предотвращения краха преобразователя, при обратном токе, когда напряжение АКБ выше напряжения преобразователя,
VD1 - для предотвращения краха полевиков в блоке разрядника, при переполюсовке АКБ.
3. Суть диодов шоттке в низком прямом напряжении - меньшее выделение тепла, а там уж смотрите сами по хар-кам.
4. По магнитопроводам для дросселей синхронных преобразователей обращайтесь к Старичку51

[mren]

Я уже наверно надоел, но начал понемногу разводить печатну плату и возникают еще вопросы:
Насколько критически земена ref195e и ref192e на схему с tl431 (cхемка в архиве с предварительной печаткой)? Как будут плавать показания, возможно если в пределах допустимого немного удешевим.
Разрядник решил вынести на отдельную плату и применить один оу AD8551.
