Как устроен передатчик
Автор: ![]()

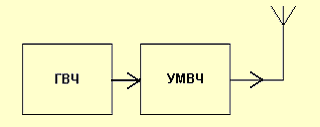

Вожделенная тема многих: передатчики. Каждый человек, мало-мальски умеющий обращаться с паяльником, просто мечтает собрать какой-нибудь "жучок", или передатчик, чтобы выйти в эфир… Жажда славы портит людей… =))) Итак, задача передатчика - послать в эфир электромагнитные волны. Чтобы появились электромагнитные волны - должны быть колебания, которые их порождают. То есть - колебания тока в передающей антенне. Чтобы появились колебания тока - нужно какое-то устройство, которое преобразовало бы постоянный ток источника питания (батарейки) в переменный ток. Это устройство называется генератор высокой частоты (ГВЧ). Почему высокой? Потому что радиовещание ведется на сравнительно высоких частотах (ВЧ), от 100 кГц и выше. Для сравнения: частоты звукового диапазона считаются низкими (НЧ), потому что их частота не превышает 20 кГц. Поэтому, все блоки схемы, работающие с радиосигналом - высокочастотные. Генератор - в том числе. А блоки, работающие со звуковым сигналом - низкочастотные. О них мы поговорим чуть дальше. Если подсоединить к выходу ГВЧ антенну - на антенне появится переменный ВЧ ток, который преобразуется в электромагнитные волны. Всё! Мы в эфире! Вот как выглядит схема нашего передатчика: ![]() На этой схеме почти нет привычных нам элементов: транзисторов, резисторов, конденсаторов и т.д. Есть только какая-то кисточка и страшный большой ящик. Не пугайтесь. Просто - это структурная схема. В структурной схеме обозначаются лишь некоторые электрические элементы. Остальные же элементы "прячут" в "ящик". Иными словами, отдельные части схемы показываются как прямоугольники. Такие схемы рисуются для сложных устройств, чтобы наглядно показать связи между его отдельными частями. На данной структурной схеме - один блок (ГВЧ) и один электрический элемент - антенна. Да, кстати, познакомьтесь! Такая симпатичная кисточка - это как раз она. Но не все так просто! Задача генератора - сгенерировать. Однако, мощность сигнала на выходе генератора не велика, и ее может не хватить для того, чтобы передать сигнал на нужное расстояние. Чтобы увеличить мощность, отдаваемую в антенну, нужен усилитель. Причем, не какой-нибудь, а усилитель мощности высокой частоты (УМВЧ). Схема усложняется: ![]() Ну, вроде бы все здорово. Но… А что мы, собственно, передаем? Просто ВЧ колебания? На фиг они кому нужны! Мы то ведь, на самом деле, хотим передать Арию Ивана и Лягушки из сказки Сектора Газа! (Надо же народ просвещать… =)) Что же для этого делать?

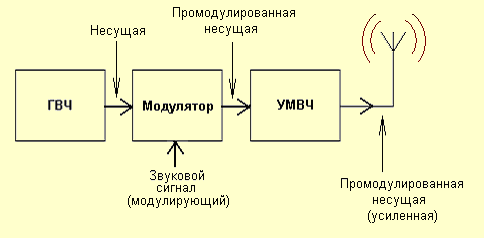

А вот что! Надо каким-то образом запрятать звук в излучаемый ВЧ сигнал. Иначе говоря, нужно промодулировать высокочастотный радиосигнал низкочастотным звуковым сигналом. Промодулировать - это значит так хитро, по-особому, смешать эти сигналы, чтобы передавая ВЧ-радиосигнал, передавать вместе с ним и полезный звуковой НЧ-сигнал. Дело в том, что сам по себе, звуковой сигнал далеко не "улетит". Для того, чтобы преодолеть большие расстояния, ему нужен "помощник" - сигнал высокой частоты. Вот он то, как раз, с легкостью преодолевает большие расстояния, и не против помочь в этом другим. Ну, не против - получай! Вот тебе на шею наш звук - неси его куда подальше, через все невзгоды и радости… Модуляция - это есть процесс усаживания на шею бедной несущей толстого и ленивого модулирующего звукового сигнала. =) Этим занимается специальное устройство - модулятор. Итак, в нашей схеме появился новый блок: ![]() Что нам может еще потребоваться? Вероятно, мощность подводимого к модулятору звукового сигнала невелика. Ее может и не хватить! Значит, нужно поставить в схему еще один усилитель - низкой частоты (УНЧ). Схема становится такой: ![]() Вот это уже можно назвать полноценным передатчиком. Теперь, как и обещал, разбираем каждый блок на мелкие детальки <<--Вспомним пройденное----Поехали дальше-->>
|
|
|||||||||||||||
![]() |
![]() |


![]() |
![]() |
|||
|
||||
![]() |
![]() |
