Хотелось бы чтоб можно было бы наблюдать сигнал с генератора и независимо с двух каналов.

Нет

Ну как там, получил оссцил с китая? Заказанная мной буферная микросхема не подошла по размеру. переписывал с Hanteka, на вид все так же... Нужны фото внутренностей с 205А.

поздравляю всех с днём радио! подскажите где можно скачать драйвер на Осциллограф Instrustar ISDS205B. на Instrustar сайте всё на китайском не понятно

воспользовавшись переводчиком, я нарыл у них там только это:
http://instrustar.com/upload/software/E ... n(3.8.70.7).zip
Multi VirAnalyzer V3.8.70.7 (2015.3.16).

http://instrustar.com/upload/software/SDK%202.4.zip
SDK (Software Development Kit) V2.4 (2015.3.16).

Может, оно?

Заказал с китая ISDS205C (надеюсь, для начинающего любителя, наглядного изучения основ электроники и мелких случайных ремонтов - вполне самодостаточный аппарат). И к нему ещё в комплект щуп 1х100 p4100. Шоб был...

Возник вопрос - а он может одновременно отображать аналог и сигналы с лог.анализатора? Вроде физического переключателя нет...
А если не может - как он выбирает отображаемые входы, кому отдаёт приоритет...
Может быть, кто-то сможет этот момент разъяснить?

Возник вопрос - а он может одновременно отображать аналог и сигналы с лог.анализатора? Вроде физического переключателя нет...
А если не может - как он выбирает отображаемые входы, кому отдаёт приоритет...
Может быть, кто-то сможет этот момент разъяснить?[/quote]

Легко. между диодом и клемами. Причем его надо перегружать (переключать в выкл состоянии).

А может есть у кого 205С? Выложить бы фото внутренностей , да с прошивочками. для ремонта в дальнейшем. С 205А можно переделать в 205Сдобавив 1-у микросхему, и по мелочи немного.

Насколько я понимаю, это просто переключение между двумя режимами Лог.Анализатора...

Ладно, сдаюсь. Исходил из своего 205А. Этот переключатель переключает одну из двух EEPROM, и по видимому в одной зашит и осцил и логик, а в другой saleo logik. В чем разница не знаю. Я себе впаял 2-ю EEPROM, залил салей логик, и он определяется как 8-им канальный программой салей логик. Родная китайская не видит анализатор. нужно впаять еще буферную микросхему, купил не в том корпусе.

Дошёл наконец. Сегодня забрал. Пока не разбирал. С фотографией, наверное, будет непросто - нечем. Описать, что надо, смогу. Насчёт прошивок, тут сначала надо разобраться, что как.

Вообще Saleae logic у меня отображает 8 каналов, 16 каналов отображает другое ПО, но в нём я вроде не вижу анализаторов протоколов, а в Saleae logic есть окошко. Ну, вообще, предварительное сравнение (по функциональности) ПО с Хантеком 6022BE в пользу Инструстара. Надо будет как-нибудь в работе проверить, да каналы обмерить.

Да интересны отсутствующие у меня номиналы, и точное название буферной микросхемы. Прошивка опционально, еепром скорее всего надо выпаивать, а курочить новый девайс... Это так в дальнейшем бэк ап, в друг сгорит, можно восстановить.
Фото участка буфера http://www.floomby.ru/s1/BUpFdM

U3 - SN74LVC16245ADGG
R72, R96, R94 - перемычка
R31..R46 - 1МОм
Кондёры выпаивать не хочется, а на плате толком померить не получится, но там номиналы не шибко маленькие - по микре-две скорее. С46 не установлен. Цепи слева от C56 тоже не установлены.

[quote="Hazagarov"]U3 - SN74LVC16245ADGG
Спасибо. буду искать sn74

Привет всем котам!
Получил свой isds205c. Впечатления приятные.
В комплекте 2 щупа 60 МГц x1/x100, дата кабель логического анализатора, отвертка для подстройки щупов.
На диске софт версии 3.8.70.7, на сайте 3.8.80.7
На плате есть пустое место под микросхему, подписанное как 28679YP25-15
Интересно, чего туда можно впаять, и что это может дать?...

[url=http://img.radiokot.ru/files/108159/q7vt5itfl.jpg]
[url=http://img.radiokot.ru/files/108159/q7vt77ysn.jpg]

Вышел новый (2.5) SDK для InstruStar http://www.instrustar.com/download_detail.asp?nid=1536

В общем, из сравнения фото, получается, что расположение микросхем на платах ISDN205b и ISDN205c - одинаковое, но у 205b отсутствует чип логического анализатора, а у 205с отсутствует очень многоногий чип (неужели это и есть DDS - как оно называется?) и маленькая микросхемка рядом с ним (тоже название интересно), ну и еще кварц там какой-то и прочая мелочевка.

У кого есть 205b - можно ссылку на фотку платы по-крупнее выложить? Чтобы детальки с надписями видно было...

P.S. SDK уже 2.6

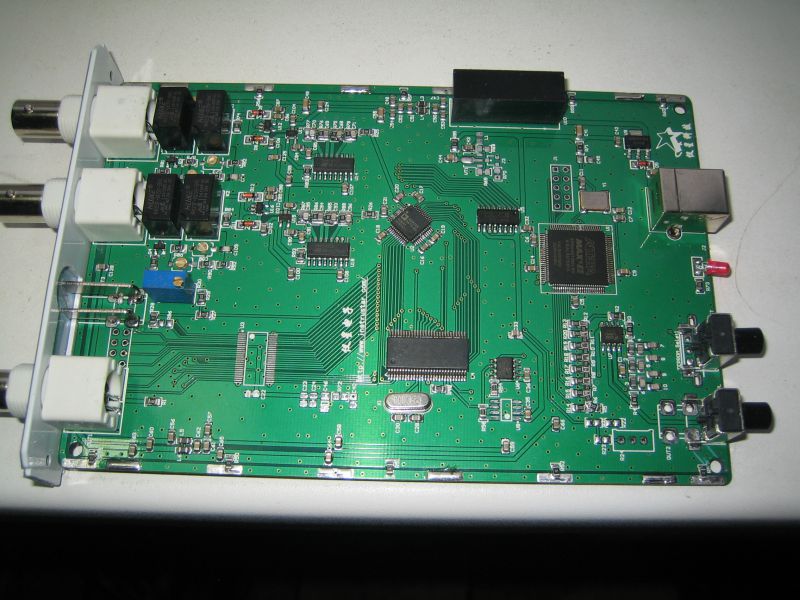

У меня 205b
Разобрал есть фото по 1.5 Мб каждое
Как их сюда забросить
что каждую умешать а толку там видно ничего не будет

205b

Как сюда перебросить фото из Хостинг изображений все сразу, или нужно по одной ?

oyoy@bk.ru
пишите вышлю фото
здесь как говорил Мойша добкин как то всьо по дебильному сделано
