Автор Сообщение
Не в сети
 Заголовок сообщения: Re: Осциллограф Instrustar ISDS220B - цена/качество
СообщениеДобавлено: Вт июл 26, 2016 12:12:46
Родился

Карма: -1
Рейтинг сообщений: -1
Зарегистрирован: Пн июн 06, 2016 10:00:25
Сообщений: 15
Рейтинг сообщения: 0
Да уж, с развязкой вообще как-то всё грустно.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф Instrustar ISDS220B - цена/качество
СообщениеДобавлено: Вт июл 26, 2016 12:32:07
Родился

Зарегистрирован: Вт июл 26, 2016 02:24:53
Сообщений: 8
Рейтинг сообщения: 0
ADUM4160 - стоит сама по себе 6.5$ с доставкой с китая, а в локальном магазине харькова 11$.
А готовый девайс на ebay USB изолятор 15$-18$, сейчас думаю или заказать микруху или самому поковыряться. Потому как не устраивает их dc/dc. Боюсь что будет слабенький.
Хотя смотрите там есть разные варианты.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф Instrustar ISDS220B - цена/качество
СообщениеДобавлено: Вт июл 26, 2016 12:47:46
Родился

Карма: -1
Рейтинг сообщений: -1
Зарегистрирован: Пн июн 06, 2016 10:00:25
Сообщений: 15
Рейтинг сообщения: 0
ADUMка пишут не потянет олика, тоже сам в раздумии, 1000р как-то жалко просто так выкинуть.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф Instrustar ISDS220B - цена/качество
СообщениеДобавлено: Вт июл 26, 2016 15:02:52
Родился

Зарегистрирован: Вт июл 26, 2016 02:24:53
Сообщений: 8
Рейтинг сообщения: 0
Chaos0xff писал(а):
ADUMка пишут не потянет олика, тоже сам в раздумии, 1000р как-то жалко просто так выкинуть.

Да вы правы, но частично. У нас действительно CY7C68013A хотя и тактируется от 24Мгц работает на 480 Мгц на полном стандарте USB2.0, а ADUM4160 полоса 12Мгц потолок тоесть usb 1.1. Таки НЕ будет работать, как полагается и вероятно полезут ошибки о переполнении буфера. Хотя все зависит от логики ведь работать можно также- просто медленней обновлять картинку. делать паузы в выборках сигнала. Память ведь наборту присутствует достаточно много, а значит теоретически все возвожно.

USB 1.1 дает максимальную скорость Full-Speed 12 Мбит/с, то есть это 1536000 данных от АЦП/секунду можно протаскивать через шину. Делаем одну выборку на 500килоточек скажем с частотой 100Мгц заливаем в буфер и ждем пока его не заберут , а освобождаться он будет аж 1/3 секунды на скоростях usb 1.1.
Потом опять сделать выборку на 500 килоточек и т.д. А сейчас разве оно не так же само работает? Именно, точно также. Видем сверху Run/Wait запустили АЦП, скачали буфер, запустили скачали.

Тоесть проблема если и будет то только в софте. Так что я заказал уже микруху когда прийдет немного поиграюсь, потом отпишусь.
Не вижу технической непреодолимой проблемы почему он не будет работать. А тем более если ограничить частоту выборок например до 2Мгц для силовых схем достаточно то вообще приблизимся к full realtime.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф Instrustar ISDS220B - цена/качество
СообщениеДобавлено: Чт июл 28, 2016 08:38:29
Опытный кот

Карма: 3
Рейтинг сообщений: 124
Зарегистрирован: Пн июн 07, 2010 22:56:01
Сообщений: 804
Откуда: SU
Рейтинг сообщения: 0
вот вариант http://usbip.sourceforge.net/


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф Instrustar ISDS220B - цена/качество
СообщениеДобавлено: Чт июл 28, 2016 12:56:18
Родился

Зарегистрирован: Вт июл 26, 2016 02:24:53
Сообщений: 8
Рейтинг сообщения: 0
ass20 писал(а):
вот вариант http://usbip.sourceforge.net/


немного почитал, так это для проброса в винде, проблемы у нас с самой точкой, там нужно на нее ставить альтернативную прошивку, там тоже
получить полноценный usb порт. Это для тех кто любит танцы с бубнами. Есть вот такие девайсы, но стоят дорого:
30$
http://www.ebay.com/itm/USB-2-0-over-IP ... Sw8-tWVyC6
60$
https://www.amazon.com/SIIG-USB-over-1- ... B00DQDSK0U
как мы знаем из теории Ethernet имеет полную гальваническую развязку, потому ка на входах стоят трансформаторы по стандарту. Потому можно осц. подключать через такие девайсы.
Но стоимость такого девайса приближается к стоимости осц., потому - не рационально, за 5$-10$ я бы купил !


Вернуться наверх

Распродажа паяльного оборудования ATTEN!
Паяльные станции, паяльники и аксессуары по самой выгодной цене.

По промокоду radiokot скидка 10%
Не в сети
 Заголовок сообщения: Re: Осциллограф Instrustar ISDS220B - цена/качество
СообщениеДобавлено: Пт июл 29, 2016 16:44:27
Опытный кот

Карма: 3
Рейтинг сообщений: 124
Зарегистрирован: Пн июн 07, 2010 22:56:01
Сообщений: 804
Откуда: SU
Рейтинг сообщения: 0
может есть какой нить софт под андроид ... тогда было бы можно скотчем телефон и ли планшет приматать к осциллу ))) :)))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф Instrustar ISDS220B - цена/качество
СообщениеДобавлено: Вт авг 02, 2016 08:33:58
Опытный кот

Карма: 3
Рейтинг сообщений: 124
Зарегистрирован: Пн июн 07, 2010 22:56:01
Сообщений: 804
Откуда: SU
Рейтинг сообщения: 0
подскажите как слить прошивку с плис альтрера циклон Б :shock:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф Instrustar ISDS220B - цена/качество
СообщениеДобавлено: Вс авг 07, 2016 07:11:41
Родился

Зарегистрирован: Вс июл 17, 2016 08:19:15
Сообщений: 19
Рейтинг сообщения: 0

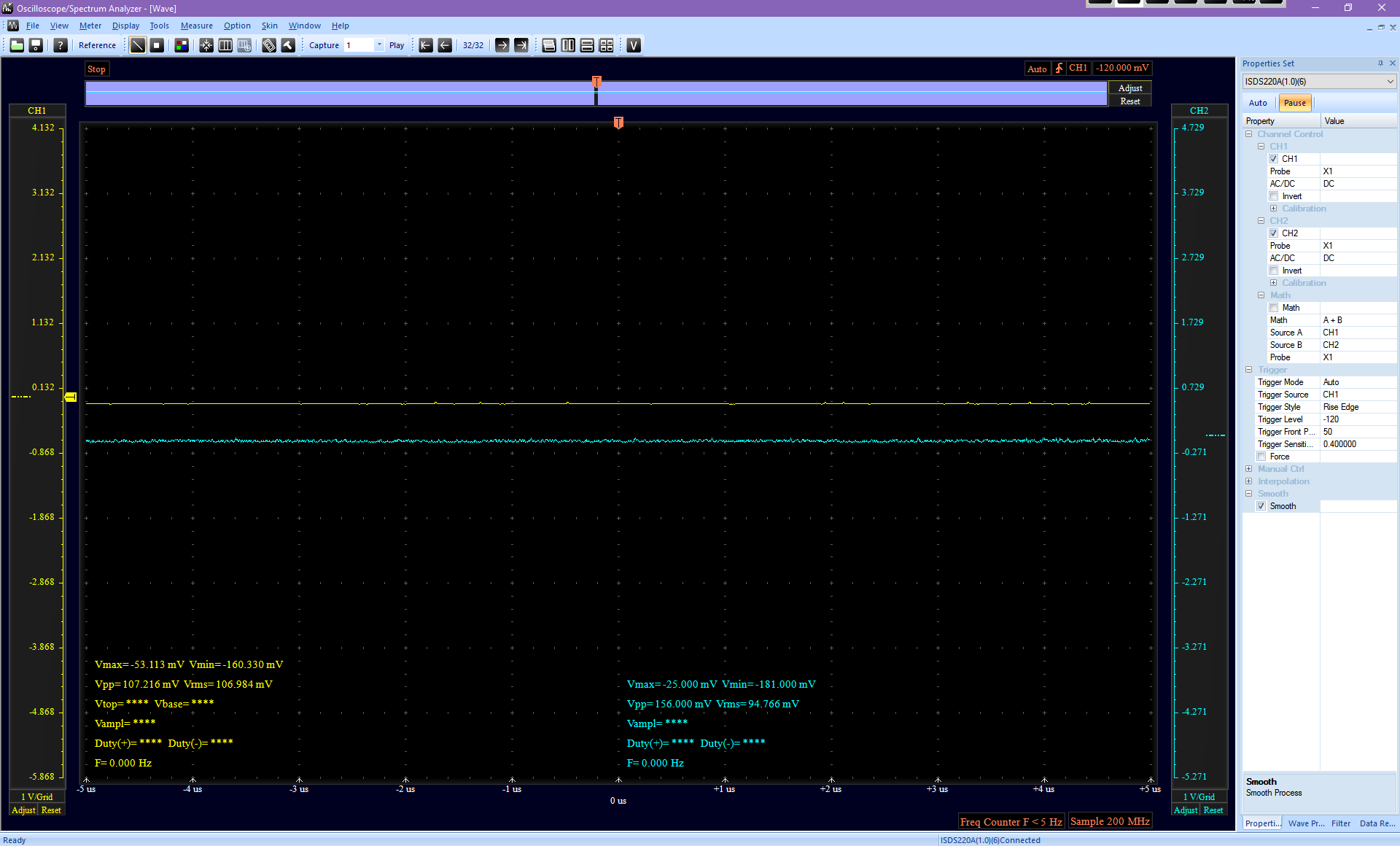

So-Hm посмотрел скриншот в режиме КЗ щупов , там довольно большой уровень шумов. Причем хотя по цифрам они примерно одинаковы, но визуально на втором канале видится больше. Скажите какие параметры time/div и вольт на деление были выставлены при замере ?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф Instrustar ISDS220B - цена/качество
СообщениеДобавлено: Пн авг 08, 2016 20:42:51
Открыл глаза
Аватар пользователя

Зарегистрирован: Сб фев 20, 2010 20:39:01
Сообщений: 79
Откуда: Moscow
Рейтинг сообщения: 0
mmx233
2ой канал шумит чуть больше по Vп-п, по RMS меньше.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф Instrustar ISDS220B - цена/качество
СообщениеДобавлено: Вт авг 09, 2016 11:06:44
Родился

Зарегистрирован: Вс июл 17, 2016 08:19:15
Сообщений: 19
Рейтинг сообщения: 0
So-Hm писал(а):
mmx233
2ой канал шумит чуть больше по Vп-п, по RMS меньше.

Спасибо за ответ. А что с параметрами time/div и v/div. На Hantek видел, что при v/div мене вольта шум Vpp измерялся менее 5mV , а при выставлении 1V на деление программа показывала уже около 100mV.
Интересно как у Instrustar с этим ?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф Instrustar ISDS220B - цена/качество
СообщениеДобавлено: Вт авг 09, 2016 11:48:29
Открыл глаза
Аватар пользователя

Зарегистрирован: Сб фев 20, 2010 20:39:01
Сообщений: 79
Откуда: Moscow
Рейтинг сообщения: 1
mmx233

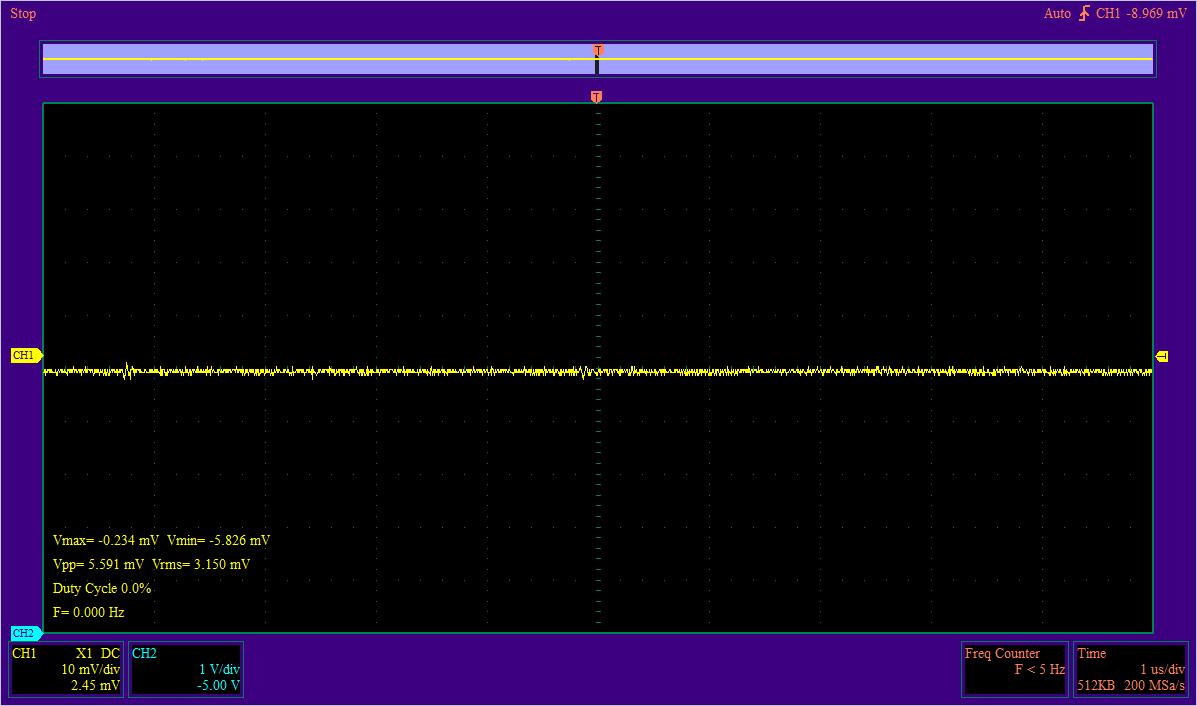

10mV на деление в режиме КЗ щупов, time/div и v/div указаны на осциллограмме снизу справа и слева соотв.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф Instrustar ISDS220B - цена/качество
СообщениеДобавлено: Вт авг 09, 2016 19:37:35
Родился

Зарегистрирован: Вс июл 17, 2016 08:19:15
Сообщений: 19
Рейтинг сообщения: 0
So-Hm писал(а):
mmx233
10mV на деление в режиме КЗ щупов, time/div и v/div указаны на осциллограмме снизу справа и слева соотв.

Спасибо, не могли бы вы посмотреть еще при 1V на деление сколько будет Vpp при КЗ щупа?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф Instrustar ISDS220B - цена/качество
СообщениеДобавлено: Чт авг 11, 2016 19:13:21
Родился

Зарегистрирован: Вс июл 17, 2016 08:19:15
Сообщений: 19
Рейтинг сообщения: 0
Как я понял у USB осциллографов без развязки до 10 000 р. (по крайней мере) картина шумов приблизительно одинакова. Смотрел Huntek, Owon. Ко всему производители и не только Китай грешат махинациями с микросхемами, ставя микросхемы рассчитанные на частоты меньше заявленных. Что касается CY7C68013A о которой вышел спор вначале темы так она стоит почти на всех моделях которые можно посмотреть в разобранном виде.
И хотя обвес у того же Owon выглядит повнушительнее, но это не спасает и его от проблем в том числе с калибровкой.
В общем и целом как я понимаю разница Instrustar с конкурентами в основном в поддержке, дизайне, известности и в цене соответственно.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф Instrustar ISDS220B - цена/качество
СообщениеДобавлено: Сб авг 13, 2016 20:45:27
Родился

Зарегистрирован: Вт июл 26, 2016 02:24:53
Сообщений: 8
Рейтинг сообщения: 0
Друзья и так на подарок купил еще один осциллограф 205b тоесть пока у меня на столе лежит 2 штуки! Поигрался я с ними немного и учуял неладное!

205 работает медленно - но шума какой-то правильный, 220-м чето как-то больше.

И так все у кого модель 220b - тот шум который мы видим это недоделки. Провел серию экспериментов и вот в чем оказывается казус.

Шум АЦП составляет ровно +/-1 дискретный шаг АЦП - как меряем? Закорачиваем щуп, нажимаем паузу меряем ленейкой амплитуду, можно еще прескалером увеличить сигнал на паузе. У меня там всегда 3 позиции сигнал+1 и-1, для прескалера на 1В получаю 0.125/3 * 256 = 10.66 В. То есть вроде бы все верно.
А что не так? Теперь ставлю прескалер на 500мВ - ага и тут зарыта собака, нажимаем паузу - меряем шум, увеличиваем и опаньки ошибка равна опять таки 0,125 и видно всего 3 уровня, тоесть масштабирование чисто программное.

Дальще ручку 200мв - ошибка равна [200мВ*10 / 256 ] *3 = 23,43мВ , проверяем именно так. Тоесть АЦП работает практически идеально !

В чем проблема, почему интуитивно шум на 205В намного правильней и не такой напряжный как на 220В ?

Вначале подумал одно потом другое. Оказалось что шум на 220 не "белый" и не пушистый)) А резкие прыжки на 3 шага АЦП, придают сигналу квадратурности.

Так почему же все таки недоделки софта?
Поскольку мы меряем сигналы до 60Мгц, было бы круто сделать цифровой фильтр хотябы до 120Мгц + чисто графически применить сглаживание. В полной версии там такая фича есть, но она сглаживая, зарезает амплитуду - тоесть формула кривовата, и окошко для фильтров есть но самих фильтров нет.

Но глобально иметь дома осциллограф очень нравится использую его частенько.

Все удачи. Кстати софт понемногу развивается, что очень радует.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф Instrustar ISDS220B - цена/качество
СообщениеДобавлено: Пн авг 15, 2016 22:38:55
Родился

Зарегистрирован: Вс июл 17, 2016 08:19:15
Сообщений: 19
Рейтинг сообщения: 0
AlexLit писал(а):
Друзья и так на подарок купил еще один осциллограф 205b тоесть пока у меня на столе лежит 2 штуки! Поигрался я с ними немного и учуял неладное!

205 работает медленно - но шума какой-то правильный, 220-м чето как-то больше.
.

На 205 судя по обзорам стоит ad9288, а на 220 какой-то аналог непонятного происхождения. Возможно от того и шумы разные.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф Instrustar ISDS220B - цена/качество
СообщениеДобавлено: Вт авг 16, 2016 13:26:16
Родился

Зарегистрирован: Вт авг 16, 2016 13:07:20
Сообщений: 5
Рейтинг сообщения: 0

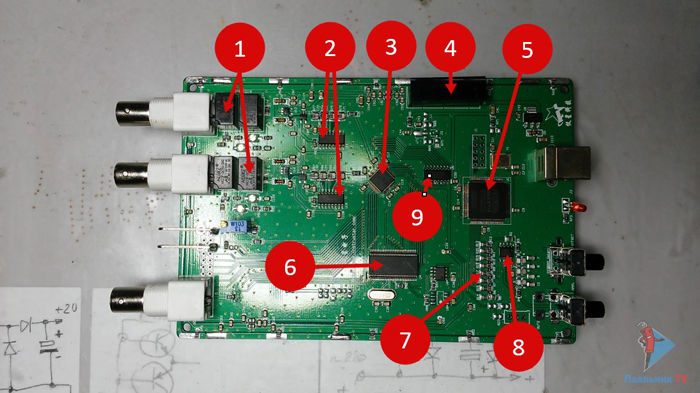

День добрый, вопрос по развязки, заказал 205B, жду его
наткнулся собственно на такое описание
под цифрой 4
"DC-DC преобразователь обеспечивает гальванически развязанное питания входным цепям осциллографа. Это предотвращает выход из строя персонального компьютера."
собственно вопрос, могу не сильно сжимать одно место от страха что сгорит комп?)



Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф Instrustar ISDS220B - цена/качество
СообщениеДобавлено: Ср авг 17, 2016 12:27:58
Первый раз сказал Мяу!

Зарегистрирован: Пн мар 14, 2016 10:38:07
Сообщений: 25
Рейтинг сообщения: 0
mmx233 В 210 и 220 моделях стоит китайский аналог AD9288 , по ногам полной аналог по характеристикам сложно сказать.

webleshiy Уже писал, видимо ни кто не хочет читать, в Instrustar ни в каких моделях нет гальванической развязки, везде общая земля, то что преобразователь имеет развязку не значит того, что он включен так, что развязка есть. Её нет ! Касаясь землей осциллографа к исследуемому устройству вы касаетесь всей землей компьютера (ноутбука) и его импульсного БП и исследуемые сигналы проходят от входа осцилла по всем цепям с общей землей со всеми вытекающими....


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф Instrustar ISDS220B - цена/качество
СообщениеДобавлено: Ср авг 17, 2016 17:23:56
Опытный кот

Карма: -3
Рейтинг сообщений: -206
Зарегистрирован: Сб июл 02, 2016 20:22:23
Сообщений: 812
Рейтинг сообщения: 0
Если все же намотать USB кабель на ферритовое кольцо, может, это как то порты защитить от импульсных токов по общему?
А от медленных токов какую нить релейную защиту придумать...


Последний раз редактировалось SashaN123 Чт авг 18, 2016 17:07:09, всего редактировалось 1 раз.

Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф Instrustar ISDS220B - цена/качество
СообщениеДобавлено: Ср авг 17, 2016 19:15:19
Родился

Зарегистрирован: Вс июл 17, 2016 08:19:15
Сообщений: 19
Рейтинг сообщения: 0
Jekreg писал(а):
mmx233 В 210 и 220 моделях стоит китайский аналог AD9288 , по ногам полной аналог по характеристикам сложно сказать.
..


А в 210 какой аналог 80 MSPS или 100 MSPS ?


Вернуться наверх
