Автор Сообщение
Не в сети
 Заголовок сообщения: Re: Самодельный ЛПМ
СообщениеДобавлено: Вс сен 25, 2016 10:11:39
Друг Кота
Аватар пользователя

Карма: 233
Рейтинг сообщений: 11337
Зарегистрирован: Чт авг 30, 2012 20:24:40
Сообщений: 37346
Откуда: Нижний Новгород
Рейтинг сообщения: 0
А Вы сможете изготовить самостоятельно такой ЛПМ, чтобы магнитофон соответствовал высшей группе сложности?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самодельный ЛПМ
СообщениеДобавлено: Вс сен 25, 2016 10:35:03
Модератор
Аватар пользователя

Карма: 159
Рейтинг сообщений: 4043
Зарегистрирован: Пт янв 23, 2009 19:20:05
Сообщений: 44814
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
Я - не смогу, поэтому и не пытался, а при первой возможности приобрёл "Идель-001-1", которой и пользуюсь до сих пор, надеюсь, её хватит мне до конца моей жизни... :)))
Если глянуть на конструкцию этого магнитофона - ничего особо высокотехнологичного в ней нет, вполне можно изготовить при наличии минимального станочного парка! Что только двигатель ведущего вала придётся поискать... :dont_know: (если заглянуть в какой-нибудь "Акай", так там ещё примитивнее конструкция - за что только народ такие бешеные бабки платит?! :dont_know: )


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самодельный ЛПМ
СообщениеДобавлено: Вс сен 25, 2016 11:34:18
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 61
Рейтинг сообщений: 950
Зарегистрирован: Чт июн 26, 2014 17:05:10
Сообщений: 1961
Откуда: -Моск-
Рейтинг сообщения: 0
Андрей Бедов писал(а):
Я так понимаю, лейтмотив темы - "а я вот помню, в молодости...".

Именно! (Сейчас много других целей для приложения сил).

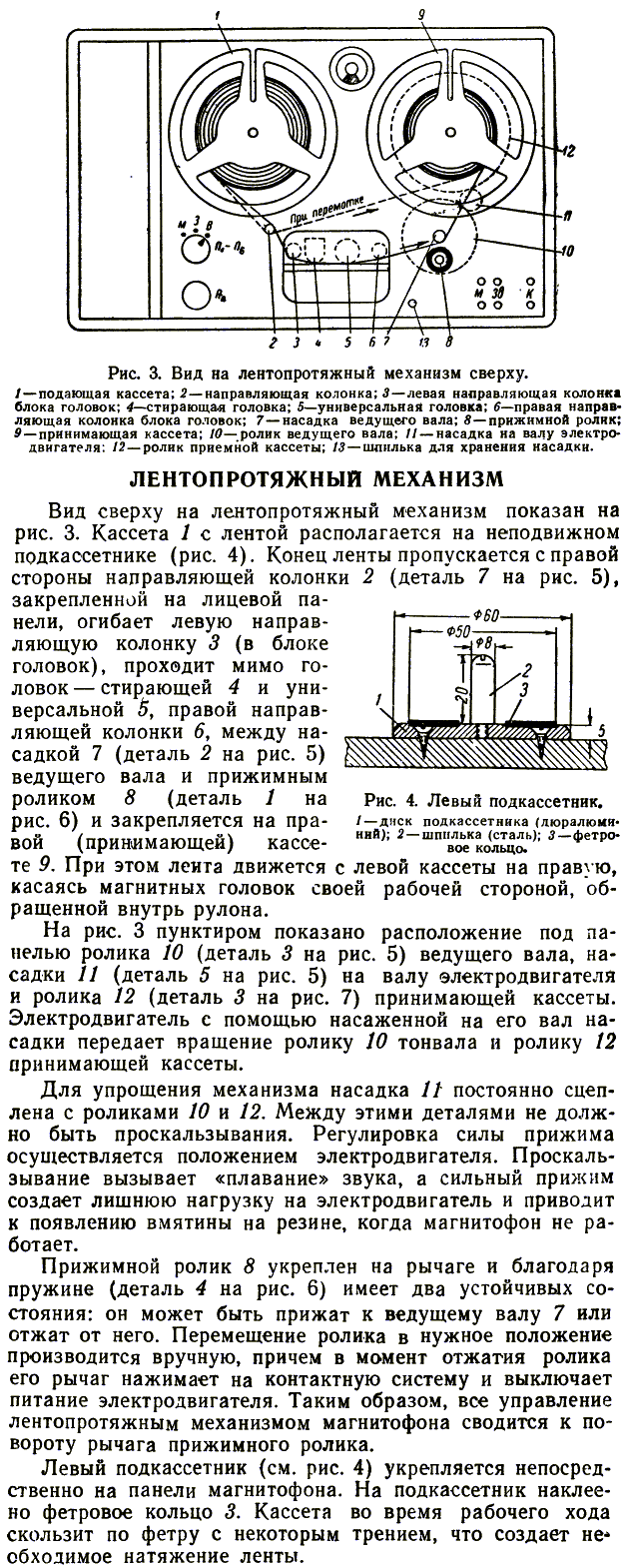

Конструкцию кассетного плеера с самодельным ЛПМ публиковал журнал Радио 1989 год, №7 - 8.
Во время службы на флоте, мои знакомые ребята связисты, собрали плеер целиком из пластика (фабричными были только ролик, тонвал и двигатель).
В 1991 году я сделал проигрыватель для машины, радикально опилив кассетный магнитофон Легенда-404.
Получился компактный стереофонический плеер, с самодельным усилителем воспроизведения и УМЗЧ (не сохранился).


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самодельный ЛПМ
СообщениеДобавлено: Вс сен 25, 2016 11:37:41
Друг Кота
Аватар пользователя

Карма: 233
Рейтинг сообщений: 11337
Зарегистрирован: Чт авг 30, 2012 20:24:40
Сообщений: 37346
Откуда: Нижний Новгород
Рейтинг сообщения: 0

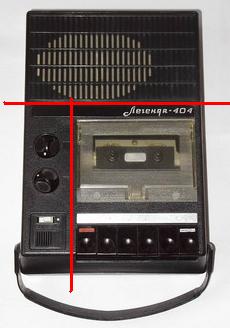

-serg- писал(а):
Легенда-404.
-serg- писал(а):
стереофонический плеер
??? :dont_know:
Нескладуха.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самодельный ЛПМ
СообщениеДобавлено: Вс сен 25, 2016 11:51:51
Друг Кота
Аватар пользователя

Карма: 195
Рейтинг сообщений: 8539
Зарегистрирован: Пн ноя 30, 2009 03:00:01
Сообщений: 42357
Откуда: Нерезиновая
Рейтинг сообщения: 0
-serg- писал(а):
я сделал проигрыватель для машины, радикально опилив кассетный магнитофон Легенда-404.
СпойлерИзображение

"радикально опилить" можно было только вот так:
там мотор у лентопротяжки торчит..
СпойлерИзображение

А я в 80-м году делал "плеер", только из лентопротяжки и корпуса от Электроники 302, но я его только по ширине урезал, выпилив часть корпуса с динамиком.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самодельный ЛПМ
СообщениеДобавлено: Вс сен 25, 2016 12:35:35
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 61
Рейтинг сообщений: 950
Зарегистрирован: Чт июн 26, 2014 17:05:10
Сообщений: 1961
Откуда: -Моск-
Рейтинг сообщения: 0
Я тогда выкинул родной двигатель и поставил компактный импортный вверх ногами под ЛПМ (изменив направление вращения, с другим шкивом и более коротким пассиком).
(Я догадывался что укажут!!! АлександрЛ моё почтение!)
Звучал агрегат на уровне возможностей К157УЛ1А. (Для применения в машине более чем прилично).

Любопытно отметить те обстоятельства при которых мне для раздербона попадала такая техника. Несколько совершенно потраченных магнитофонов подарили после неудачных попыток подключения к автомобильной проводке (чаще всего после переполюсовки).
Например использовал Весну - 205, как накопитель для ZX Spectrum, после полного восстановления.

Примерно с 2005 года совсем не использую источников сигнала с медленно двигающимся магнитным носителем. (Подарил и выбросил все компакт кассеты, VHS и Video8).


Последний раз редактировалось -serg- Вс сен 25, 2016 12:56:35, всего редактировалось 1 раз.

Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самодельный ЛПМ
СообщениеДобавлено: Вс сен 25, 2016 12:41:58
Друг Кота
Аватар пользователя

Карма: 195
Рейтинг сообщений: 8539
Зарегистрирован: Пн ноя 30, 2009 03:00:01
Сообщений: 42357
Откуда: Нерезиновая
Рейтинг сообщения: 0
А, ну в 91-м году уже появились компактные плоские моторчики.. в 80-м делали "из того, что есть"..


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самодельный ЛПМ
СообщениеДобавлено: Вс сен 25, 2016 12:54:55
Друг Кота
Аватар пользователя

Карма: 52
Рейтинг сообщений: 846
Зарегистрирован: Вт сен 07, 2010 03:01:06
Сообщений: 16545
Откуда: Moscow-Izmaylovo
Рейтинг сообщения: 0
Железки напильником
А тогда и лампы тоже нужно делать в домашних условиях выдумать и мотать, грифелем нарисовать резисторы.
транзисторы в домашних условиях будет тяжелее изготовить как и обкладки электролитических конденсаторов.
Что бы 100% был мафон ручной как Кошка Саванна

_________________
Лечу лечить WWWашу покалеченную технику.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самодельный ЛПМ
СообщениеДобавлено: Вс сен 25, 2016 13:02:17
Друг Кота
Аватар пользователя

Карма: 57
Рейтинг сообщений: 371
Зарегистрирован: Ср май 04, 2016 23:18:38
Сообщений: 5936
Рейтинг сообщения: 0
Так, тут речь зашла о степени самодельности приборов.
Например, на мой взгляд, у приёмника на микросхеме слишком маленькая степень самодельности. А вот керамический фильтр вполне позволителен.
Есть исходные, "атомарные" детали, которые я просто не могу сделать сам.
А то и руду придётся добывать. И огонь из кремня... И кремень...
В конце концов, человек просто не может жить без других людей.

_________________
Ваше открытие опровергает науку? Нет, это наука опровергает ваш бред.
Истина никогда не бывает посередине. Ведь середина на стороне того, кто больше лжёт.
Не стыдно писать в МЯЯЯУ! - стыдно вести себя не как порядочный Радио Кот. :)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самодельный ЛПМ
СообщениеДобавлено: Вс сен 25, 2016 13:19:14
Потрогал лапой паяльник
Аватар пользователя

Карма: -3
Рейтинг сообщений: -73
Зарегистрирован: Чт сен 16, 2010 16:21:20
Сообщений: 329
Рейтинг сообщения: 0
Не все поняли в чем суть топика, к сожалению. Хотя я постарался быть как можно более точным.
Андрей Бедов писал(а):
Я так понимаю, лейтмотив темы - "а я вот помню, в молодости...".
Нет, не в этом! Хотя поностальгировать никому не запрещается... :)
Смысл в том, что со времен молодости те, кто из нее ушли, приобрели по пути различный собственный опыт в этом деле.
И, возможно, в "узелках на память" имеют некоторые красивые технические трюки.

Зачем всё это? Чисто just for fun - ЛПМ высшего класса я тут делать НЕ ПРЕДЛАГАЛ!
А вот что-то, тянущее хотя бы на класс IV, но из "соплей и палочек" и без токарного станка.
Тем более, что "сопли и палочки" сейчас побогаче, чем в 80-х... а задача - на спортивный интерес.

А так-то я каждому, уже болтнувшему тут лишнего, могу подарить по кассетному магнитофону и десяточку кассет... :)))
Вопрос-то не в этом... :)

Вот murzistor правильно затею понял:
murzistor писал(а):
Я пытался, только без перемоток.
Тонвал с маховиком и подшипником - сломанный безыскровый мотор с ротором - многополюсным магнитом.
Подмотка - слабая резинка на сам тонвал и на шкив подмотки.

Рассказываем, кто чего пытался или видел и слышал полезного по теме.

Вот лично от себя - в конце 90-х одни знакомые электронщики показали мне ЛПМ кассетника сделанное из детского конструктора. И звучало довольно неплохо! Хотя бОльший восторг вызывал сам ЛПМ! :shock:
Жаль в то время нечем мне было сфотографировать на память... :(

Я вот только с год как узнал, что этот конструктор в мире называется «Меккано». И из него реально "чорта лысого" можно сделать при желании!



Хотя в нашем детстве он «Меккано» и не назывался... :)

Но я себе тут по случаю 4 таких конструктора на пробу прикупил... тем более, что как показывает жизнь, люди этот «Меккано» в своих конструкциях и сегодня успешно юзают! :o



P.S. Ну а кому по делу написать нечего - проходите мимо, не надо писать сюда ерунды... Мы тут не сумасшедшие...

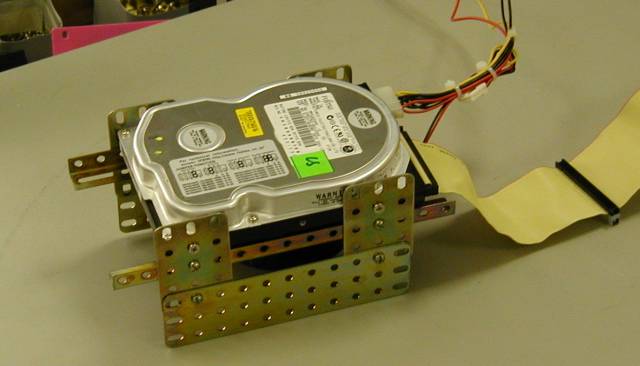

А вот эти, на мой взгляд - сумасшедшие, продают это поделие, как конструктор для детей - фонографЪ!
:facepalm:



Вложения:
phono_full.jpg [79.23 KiB]
Скачиваний: 3278
coolhdd.jpg [30.53 KiB]
Скачиваний: 2882
Vertol.jpg [52.15 KiB]
Скачиваний: 3111
Parovoz.jpg [81.08 KiB]
Скачиваний: 3486


Последний раз редактировалось Lavr Вс сен 25, 2016 14:15:54, всего редактировалось 1 раз.
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самодельный ЛПМ
СообщениеДобавлено: Вс сен 25, 2016 13:23:55
Друг Кота
Аватар пользователя

Карма: 57
Рейтинг сообщений: 371
Зарегистрирован: Ср май 04, 2016 23:18:38
Сообщений: 5936
Рейтинг сообщения: 0
Картинки фонографа нету :(
Как вы так делаете, что вложения отображаются, как картинки?

_________________
Ваше открытие опровергает науку? Нет, это наука опровергает ваш бред.
Истина никогда не бывает посередине. Ведь середина на стороне того, кто больше лжёт.
Не стыдно писать в МЯЯЯУ! - стыдно вести себя не как порядочный Радио Кот. :)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самодельный ЛПМ
СообщениеДобавлено: Вс сен 25, 2016 13:29:57
Друг Кота
Аватар пользователя

Карма: 52
Рейтинг сообщений: 846
Зарегистрирован: Вт сен 07, 2010 03:01:06
Сообщений: 16545
Откуда: Moscow-Izmaylovo
Рейтинг сообщения: 0
Если собрать 3-5 советских конструктора, то точно такой же выйдет, чуть по красивше.
и будет 1:1



_________________
Лечу лечить WWWашу покалеченную технику.


Последний раз редактировалось m.ix Вс сен 25, 2016 13:44:04, всего редактировалось 1 раз.

Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самодельный ЛПМ
СообщениеДобавлено: Вс сен 25, 2016 13:43:18
Друг Кота
Аватар пользователя

Карма: 233
Рейтинг сообщений: 11337
Зарегистрирован: Чт авг 30, 2012 20:24:40
Сообщений: 37346
Откуда: Нижний Новгород
Рейтинг сообщения: 0
murzistor писал(а):
Как вы так делаете, что вложения отображаются, как картинки?
Это очень сложная и секретная инфа.

А если серьезно - достаточно нажать кнопку "Цитировать" в посте любого кота, и посмотреть в нём структуру тега [img].

Можно вообще прикреплять к посту фотографии, не делая вложение непосредственно в пост.
Просто разобраться в том, как работают BBcode.

Всем котам предоставляется Котохостинг фоток, без ограничения объема.
Делов - на 10 минут.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самодельный ЛПМ
СообщениеДобавлено: Вс сен 25, 2016 14:04:05
Друг Кота
Аватар пользователя

Карма: 57
Рейтинг сообщений: 371
Зарегистрирован: Ср май 04, 2016 23:18:38
Сообщений: 5936
Рейтинг сообщения: 0
Способ не работает.

Про хостинг я знаю, читать умею.
Про вложения знаю.
А вот чтобы картинка была одновременно и во вложении, и на странице - как?

Сработал способ.

_________________
Ваше открытие опровергает науку? Нет, это наука опровергает ваш бред.
Истина никогда не бывает посередине. Ведь середина на стороне того, кто больше лжёт.
Не стыдно писать в МЯЯЯУ! - стыдно вести себя не как порядочный Радио Кот. :)


Последний раз редактировалось murzistor Вс сен 25, 2016 14:11:08, всего редактировалось 1 раз.

Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самодельный ЛПМ
СообщениеДобавлено: Вс сен 25, 2016 14:05:59
Друг Кота
Аватар пользователя

Карма: 52
Рейтинг сообщений: 846
Зарегистрирован: Вт сен 07, 2010 03:01:06
Сообщений: 16545
Откуда: Moscow-Izmaylovo
Рейтинг сообщения: 0
где то на форуме есть тема про то как с картинками на форуме работать.

_________________
Лечу лечить WWWашу покалеченную технику.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самодельный ЛПМ
СообщениеДобавлено: Вс сен 25, 2016 14:12:34
Потрогал лапой паяльник
Аватар пользователя

Карма: -3
Рейтинг сообщений: -73
Зарегистрирован: Чт сен 16, 2010 16:21:20
Сообщений: 329
Рейтинг сообщения: 0
Но продолжим всё же разбираться с положительными идеями по сабжу топика...

Вот вешать подмотку катушки непосредственно на ось двигателя - идея, на мой взгляд, хоть и простая, но не самая хорошая.

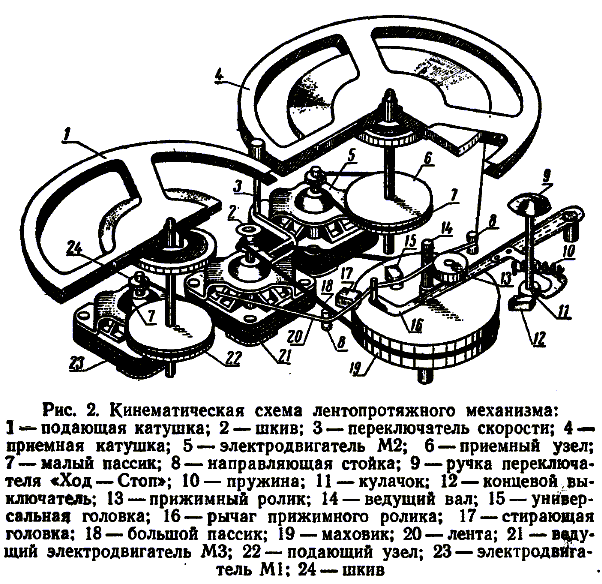

Некто К.Лопатин издал в 1969 году брощюру «Твой первый магнитофон».
И в кинематике его ЛПМ подмотки были на осях довольно серьёзных рядом с моторчиками от игрушек двигателей ЭДГ.


Но в 1974 году этот же г-н К.Лопатин свою брощюру «Твой первый магнитофон» переиздал.

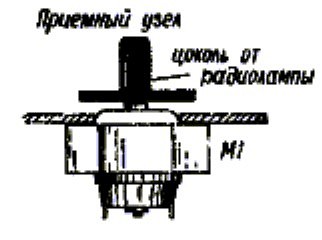

И в кинематике его нового ЛПМ двигатели подмотки связаны с осями подмотки уже через шкивы.


Ясно, что опыт эксплуатации «Его первого магнитофона» подсказал г-ну К.Лопатину, что мощности даже двигателей ЭДГ на качественную подмотку-перемотку не хватает.
Катушки у него 13 как мне видно, ну а я сам пробовал моторчиком от детских игрушек (МП-3-015) перемотать катушку 10 - не тянуло!

Ну и в промышленном ЛПМ от "Электроники Д3-23" мы видим, что подмотки сделаны через шкивы, хотя двигатели стоят приличные - это обычные движки от кассетных магнитофонов.


Значит мощности этих движков на перемотку и подмотку даже кассеты явно не хватало.
Ну хорошо хоть с пассиками конструкторы не озадачили - "гандонная" резинка тут пассик четко заменяет! :)))


Вложения:
LPM_D3_28_41.jpg [23.98 KiB]
Скачиваний: 3326
sam_mag11.gif [38.17 KiB]
Скачиваний: 4568
sam_mag1.gif [45.45 KiB]
Скачиваний: 3256
oktal_mag.jpg [15.79 KiB]
Скачиваний: 3122
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самодельный ЛПМ
СообщениеДобавлено: Вс сен 25, 2016 14:28:33
Друг Кота
Аватар пользователя

Карма: 52
Рейтинг сообщений: 846
Зарегистрирован: Вт сен 07, 2010 03:01:06
Сообщений: 16545
Откуда: Moscow-Izmaylovo
Рейтинг сообщения: 0
не удачное решение, ставить бабину на мотор!
в плане стабильности.
после первого прослушивания, эта самоделка улетит с первой космической скоростью.
Так же это будет являться скорейшему повреждению плёнки, тк она будет растягиваться.
Вспомни фрикцию стэтэма :)))

_________________
Лечу лечить WWWашу покалеченную технику.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самодельный ЛПМ
СообщениеДобавлено: Вс сен 25, 2016 14:33:32
Потрогал лапой паяльник
Аватар пользователя

Карма: -3
Рейтинг сообщений: -73
Зарегистрирован: Чт сен 16, 2010 16:21:20
Сообщений: 329
Рейтинг сообщения: 0
m.ix писал(а):
Если собрать 3-5 советских конструктора, то точно такой же выйдет, чуть по красивше.
и будет 1:1
Вот только не вижу, чтобы кто-то делал... :))) Все мне норовят первым делом написать, что ничего хорошего в области самодельных ЛПМ сделать нельзя!
А я хочу сказать, что если подумать и оглянуться вокруг, и обратиться к своему и чужому опыту, то что-то приличное вполне сделать можно!

Вот тот же Р.Сворень из старта топика - он просто на мой взгляд не совсем корректно адаптировал для детей и юношества одну старую конструкцию «Простой магнитофон» Е.А.Дедкова.


Е.А.Дедков издавал эту брошюру «Простой магнитофон» в 1960 и 1964 годах.
А Р.Сворень немножко некритично предложил адаптировать её под движки от игрушек.


Вложения:
sam_mag_.gif [120.54 KiB]
Скачиваний: 2764
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самодельный ЛПМ
СообщениеДобавлено: Вс сен 25, 2016 14:59:11
Друг Кота
Аватар пользователя

Карма: 52
Рейтинг сообщений: 846
Зарегистрирован: Вт сен 07, 2010 03:01:06
Сообщений: 16545
Откуда: Moscow-Izmaylovo
Рейтинг сообщения: 0
Lavr писал(а):
Вот только не вижу, чтобы кто-то делал...
Время таких конструкторов уже прошло.
Сейчас всё на МК, даже кнопка в сортире.
Если кто то работать напильником, то лично я не против них.
Только ни как не могу понять, куда у меня в моём бардаке делся светский штангенциркуль, тк кетавайским весьма сложно работать хоть он и новый.
Кто то кетаясь напильником криво работал.

_________________
Лечу лечить WWWашу покалеченную технику.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Самодельный ЛПМ
СообщениеДобавлено: Вс сен 25, 2016 15:00:31
Потрогал лапой паяльник
Аватар пользователя

Карма: -3
Рейтинг сообщений: -73
Зарегистрирован: Чт сен 16, 2010 16:21:20
Сообщений: 329
Рейтинг сообщения: 0
m.ix писал(а):
не удачное решение, ставить бабину на мотор! в плане стабильности.
после первого прослушивания, эта самоделка улетит с первой космической скоростью.
Так же это будет являться скорейшему повреждению плёнки, тк она будет растягиваться.
Что можно сказать... только то что Вы несколько технически неграмотны в обсуждаемом вопросе. :(

Вот кинематика фактически профессионального магнитофона "Тембр" (он же МАГ-59).


Бабины вполне себе стоят на осях моторов. Ничто никуда не улетает много лет ни "с первой космической скоростью" и ни с какой другой - тоже... :)))
Другое дело, что на двух этих движках, вероятно, побежит детский картинг! :)
Значит система управления тремя движками продумана весьма удачно, раз ничего не летит и не растягивается.
Вот только движки такие я видел на картнках, в самом "Тембре" и сосед у меня на таком движке сделал точило. 8)

m.ix писал(а):
Вспомни фрикцию стэтэма :)))
Вспомни, что 3.14159-здеть - не мешки ворочать! :)))


Вложения:
tembr_mag59m.jpg [119.14 KiB]
Скачиваний: 6504
Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 280 ]    , 2, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: Mursik и гости: 33


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
