хорошо, подождем!

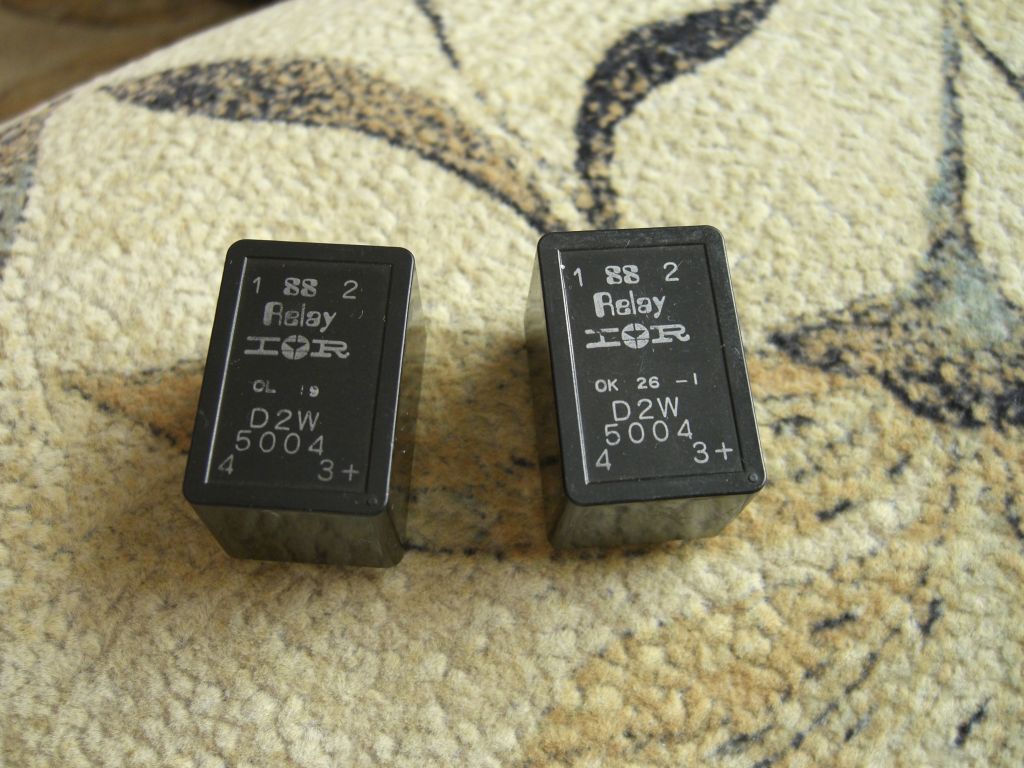

Попались мне вот такие(смотреть на фотке) твердотельные реле.
Вроде логотип IR, но на официальном сайте ни одно твердотельное реле не имеет даже похожую маркировку.
Всемогущий, Всеблагой и Всеведующий Гугль молчит.
Требуется (уже из чисто спортивного интереса) заставить их работать.
Доп. инфо.:
- контакты 3-4 прозваниваются с потерей 1.51в;
- 4-3 прозваниваются с потерей 1.22в;
- 1 и 2 никак и никуда не прозваниваются;
- при подаче постоянного напряжения на выводы 3 и 4 - от 3 до 24 в - никаких изменений: выводы 1 и 2 также неактивны.

блин блинский! НЕ МОГУ НАЙТИ! видимо засунул кудато или выкинул я его
размером с пачку сигарет в черном корпусе ! на корпусе что-то было написано не помню что!
я еще поищу

ура нашел!
нормальный элемент неначыщенный
э-303
гост 1954-64 1972г. №7719
сделано в ссср
http://www.toroid.ru/elnormnen.html описание

Спасибо за ссылки на стабилизатор, но мне бы что попроще, а не паять целую схему из него. Скажите куда подключать левую, правую и средний вывод, если есть плюс и минус питания.

1 с лева нога это вход +, 2-я нога - (общий), 3-я нога-это выход +.

с источника кидаешь + на 1-ю ногу и - на 2-ю, а снимаешь + с 3-ей ноги а минус со второй ноги.

а если стабилизатор обратной полярности, то наоборот там где был + подключают -,а где был - кидают +

Так и где новая фотка? Хотя, не вижу особой необходимости в фото.

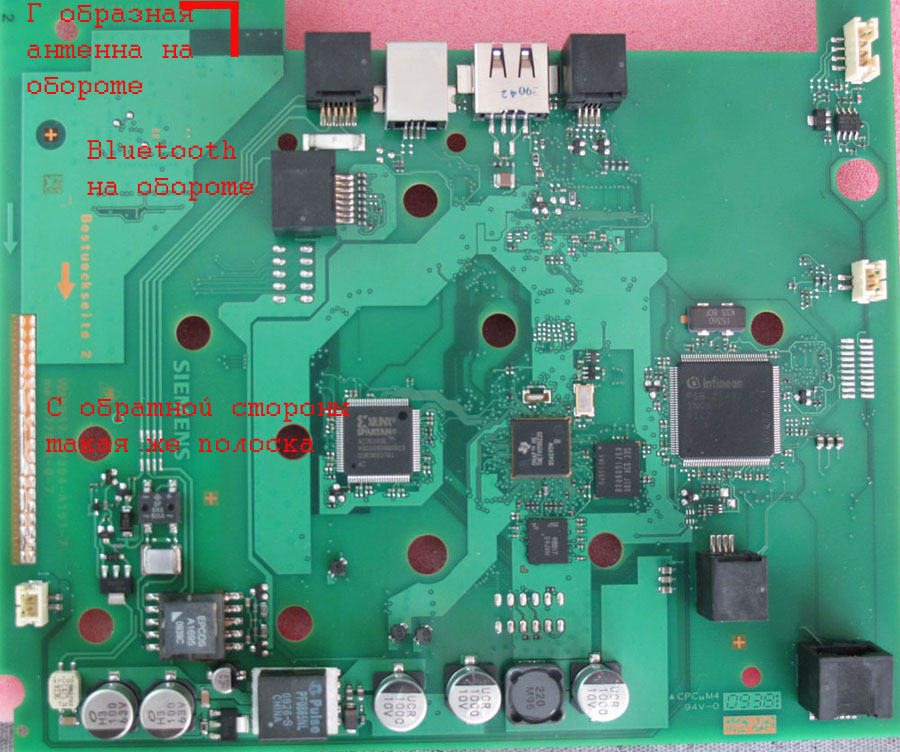

Эти две полоски, звонятся между собой, с питанием, с землёй, с антенным лепестком?
И, собственно, чем продиктован интерес к ним - связи нет или в познавательных целях?

а вот и фотка. Полосы ни между собой, ни на какую землю или еще куда не звонятся.

Может быть это вторая антенна? Дело в том, что в устройствах связи на 2400 МГц, обычно на входе стоит ВЧ коммутатор, через который подключаются две антенны, с возможностью работы на приём и передачу по отдельным каналам.
Подводит то, что не видны технологические микроотверстия, которыми обычно соединяются слои. Они могут быть и под пайкой.

Если связь с антенной не очевидна, то возможно, что - "это линейка служит контактами энкодера для
позиционирования платы на стенде наладчика или автоматического контроля?"

Других идей у меня пока нет.

Товарищи кто может подсказать где у биполярного транзистора П210Б эмиттер, где база и где коллектор?

Несколько кликов в Гугле.

Респект и уважуха!!!!!

здравствуйте, уважаемые коты! помоги определить вот эти детали!

первое ето конденсатор на 33мкФ.

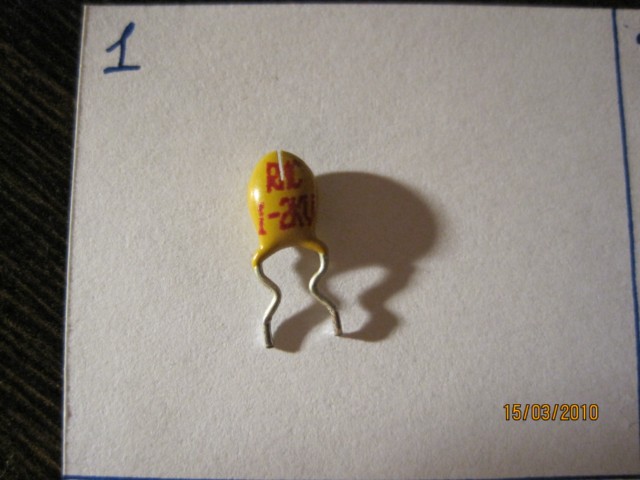

1 конденсатор-пробойник для защитыот молнии; применяется в цепях проводной связи
2 либо конденсатор, либо самовоссстанавливающийся предохранитель- проверить омметром
3 предохранитель, снят, скорее всего, с материнской платы

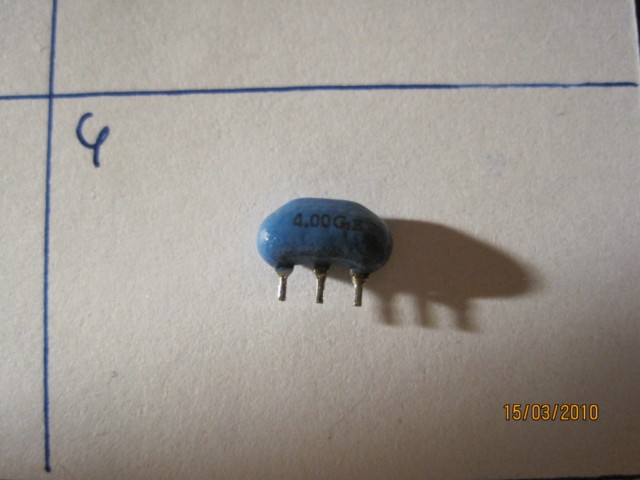

4 кварц на 4 мгц

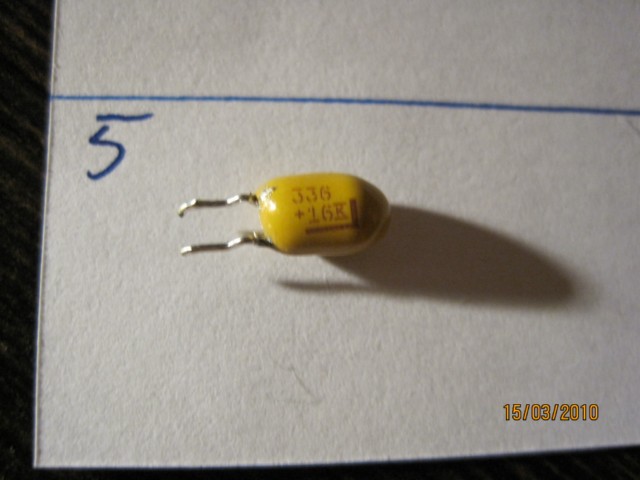

5 электролитический конденсатор 33 мкф 16 в

спасибо за ответы!

что за предохранитель такой, на какой ток?
а кварц за какие ноги припаивать?

не разборчиво, но кажется на 1 А.

Поставил стабилизатор и резистор, шумут жутко, убрал стало все нормально. В чем дело?

О_О смотрите какой отечественный предохранитель:



диаметр корпуса 7-8мм

вопрос: он плавкий или самовосстанавливающийся? или вообще какой.
стоял на трансформаторе, по переменке

Здравствуйте!
Помогите пожалуйста найти элемент рекомендованный в схеме.
Вобщем в схеме написано так: Микросхема сдвоенного операционного усилителя DA1(КР140УД20А) может быть заменена импортным аналогом PА747 или двумя микросхемами 140УД7

Так вот не могу найти по PA747 информацию. Поисковик вообще не находит ни одного совпадения...
