 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср апр 07, 2010 11:56:57
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 7
Рейтинг сообщений: 5
Зарегистрирован: Пт ноя 06, 2009 07:31:42
Сообщений: 2228
Рейтинг сообщения: 0
Вложение:
P4060165.JPG [50.81 KiB]
Скачиваний: 638
Вложение:
P4060166.JPG [50.63 KiB]
Скачиваний: 367

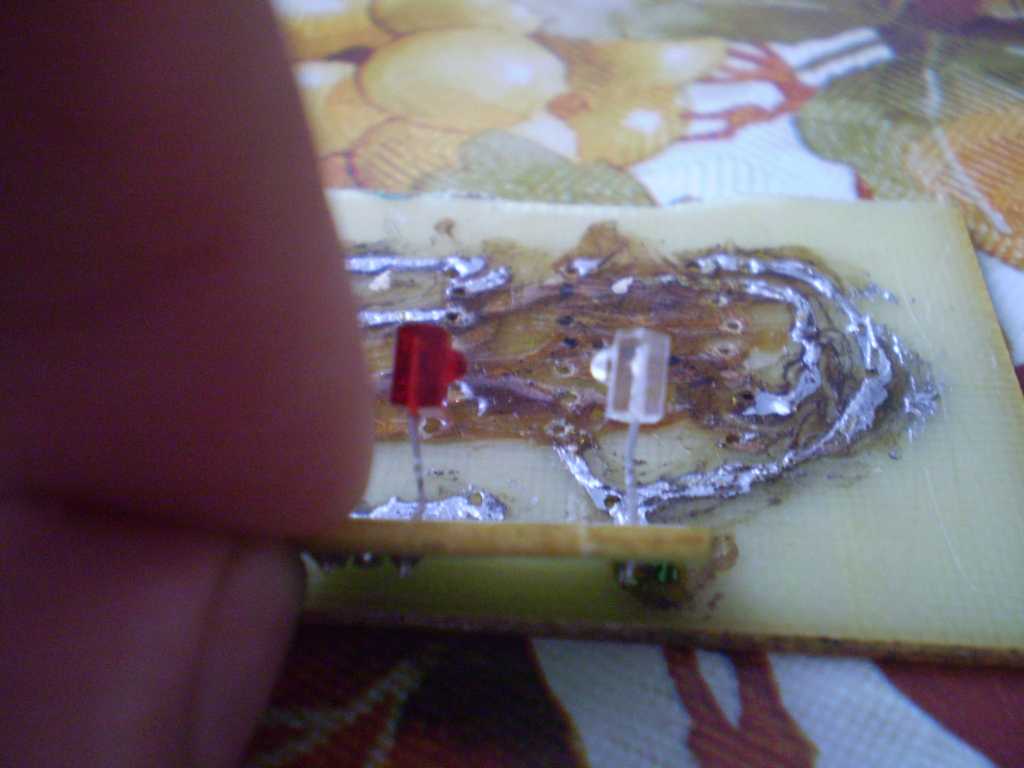

кто это 1 фото в корпусе 2 со снятым корпусом


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср апр 07, 2010 12:08:55
Модератор
Аватар пользователя

Карма: 158
Рейтинг сообщений: 1600
Зарегистрирован: Пт апр 28, 2006 15:26:07
Сообщений: 11940
Откуда: Россия.
Рейтинг сообщения: 0
Медали: 2
Мявтор 3-й степени (1) Лучший человек Форума 2017 (1)
Оптронная пара с открытым оптическим каналом.
Когда язычок какого нибудь датчика в П-образную прорезь заходит, то световой поток прерывается и датчик срабатывает. Если без механического язычка использовать, то обычный оптрон получается.
Самое простое применение например индикация "крышка открыта"
Крышку поднимаешь и язычок на крышке выходит из прорези и во многих местах еще ставят. Они везде у устройствах стоят в качестве электромеханических датчиков.
Вылетают часто когда стоят рядом с нагревающимися частями. Например выходной датчик "конца бумаги" в принтере или ксероксе. Там же рядом обычно печка стоит.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср апр 07, 2010 14:32:17
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 7
Рейтинг сообщений: 5
Зарегистрирован: Пт ноя 06, 2009 07:31:42
Сообщений: 2228
Рейтинг сообщения: 0
а кто там светодиод а кто фотодиод сказать можно


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср апр 07, 2010 16:48:50
Друг Кота
Аватар пользователя

Карма: 31
Рейтинг сообщений: 129
Зарегистрирован: Вт мар 02, 2010 17:05:19
Сообщений: 4446
Откуда: Белоруссия, Минск
Рейтинг сообщения: 0
Подскажите, что это и как работает?


Вложения:
Тиристор.jpg [22.47 KiB]
Скачиваний: 602

_________________
Всё можно наладить,если вертеть в руках достаточно долго!
Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср апр 07, 2010 17:07:10
Опытный кот
Аватар пользователя

Зарегистрирован: Сб дек 19, 2009 14:51:11
Сообщений: 802
Откуда: Нашенский
Рейтинг сообщения: 0
Гугль всё знает :))
Оптронный тиристор.

_________________
In der großen Familie nicht kluven klatz-klatz!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср апр 07, 2010 18:16:27
Первый раз сказал Мяу!
Аватар пользователя

Зарегистрирован: Чт мар 25, 2010 14:46:12
Сообщений: 37
Откуда: Самара
Рейтинг сообщения: 0
чем переменный резистор отличается от подстроечного?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср апр 07, 2010 20:09:23
Первый раз сказал Мяу!
Аватар пользователя

Зарегистрирован: Чт мар 25, 2010 14:46:12
Сообщений: 37
Откуда: Самара
Рейтинг сообщения: 0
как на нем надпись расшифровывается? (фирма, серия)


Вложения:
IMG_8129.jpg [6.26 KiB]
Скачиваний: 592
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср апр 07, 2010 21:53:29
Друг Кота
Аватар пользователя

Карма: 86
Рейтинг сообщений: 990
Зарегистрирован: Ср апр 11, 2007 16:50:39
Сообщений: 21071
Откуда: Riga
Рейтинг сообщения: 0
Mix@il писал(а):
чем переменный резистор отличается от подстроечного?

Ой, да на подстроечном просто ручки нет! :)))
Подстроечные рассчитаны
1. На подстройку при настройке схемы и фиксацию, скажем каплей краски, регулировочного винта.
2. На точность регулировки, то есть могут быть многооборотистыми.
3. Могут быть миниатюрными, что бы оставаясь на плате, среди других элементов, не мешать.
4. Могут быть устойчивы к изменениям температуры,(например, размещены на керамической основе) ведь подстроить их в работе будет некому.
4. Иногда бывают бескорпусные, то есть не закрыты кожухом.
5. Выводы подстроечных резисторов обычно предназначены для установки в печатную плату.
6. Сейчас есть и электронные регулировочные резисторы, управляемые аналоговым или цифровым сигналом. Представляют собой обычную микросхему.
7. Переменные, в принципе, должны быть рассчитаны на частую смену позиции, то есть устойчивы к износу резиста. Каждый Кот любит ручки покрутить. :))

А в переменном резисторе, главное - ручка! :)

_________________
Искусство общения было до нас.


Последний раз редактировалось MIF Ср апр 07, 2010 22:41:49, всего редактировалось 5 раз(а).

Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср апр 07, 2010 22:30:10
Друг Кота
Аватар пользователя

Карма: 86
Рейтинг сообщений: 990
Зарегистрирован: Ср апр 11, 2007 16:50:39
Сообщений: 21071
Откуда: Riga
Рейтинг сообщения: 0
_noise писал(а):
эээ...

Ё-моё, :oops: Спасибо за поправку..!
Как привык ТК Ёмкости, так и леплю его не подумав.. :))
Сейчас исправлю..

_________________
Искусство общения было до нас.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Чт апр 08, 2010 15:01:02
Грызет канифоль

Карма: 1
Рейтинг сообщений: 5
Зарегистрирован: Пн мар 08, 2010 01:04:38
Сообщений: 289
Рейтинг сообщения: 0
Покупал 2 конденсатора надо было 0,2 и 0,01 так было написано на схеме , мне дали 105J100 - 0,2 и .2263 - 0,01 но что то меня сомнения берут правильно ли , или наоборот?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Чт апр 08, 2010 15:11:27
Опытный кот
Аватар пользователя

Зарегистрирован: Сб дек 19, 2009 14:51:11
Сообщений: 802
Откуда: Нашенский
Рейтинг сообщения: 0
gruzochek
Не затруднит фото конденсаторов выложить?

_________________
In der großen Familie nicht kluven klatz-klatz!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Чт апр 08, 2010 15:17:30
Друг Кота
Аватар пользователя

Карма: 8
Рейтинг сообщений: 53
Зарегистрирован: Вс фев 08, 2009 16:13:38
Сообщений: 5728
Откуда: п.Красногорский
Рейтинг сообщения: 0
gruzochek писал(а):
Покупал 2 конденсатора надо было 0,2 и 0,01 так было написано на схеме , мне дали 105J100 - 0,2 и .2263 - 0,01 но что то меня сомнения берут правильно ли , или наоборот?

Наоборот, но .2263 - это 0.22мкФ 63В, близок к требуемому, то 105J100 - это 1мкФ 100В как то поболее 0.01.

_________________
Творчество оно для того и нужно чтобы творить!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Чт апр 08, 2010 15:34:35
Грызет канифоль

Карма: 1
Рейтинг сообщений: 5
Зарегистрирован: Пн мар 08, 2010 01:04:38
Сообщений: 289
Рейтинг сообщения: 0

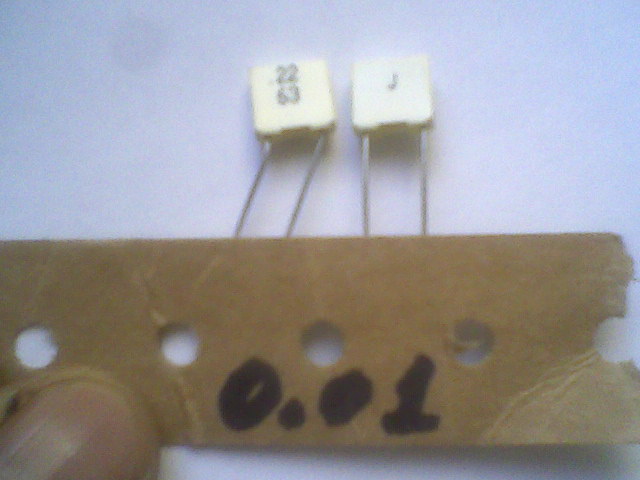

Вот фото и продавец еще маркером написал номиналы, вот теперь и думаю , так какой из них какой ?


Вложения:
0,2 - 105J100.jpg [48.34 KiB]
Скачиваний: 580
0,01 - 2263.jpg [52.35 KiB]
Скачиваний: 536
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Чт апр 08, 2010 16:47:50
Опытный кот
Аватар пользователя

Зарегистрирован: Сб дек 19, 2009 14:51:11
Сообщений: 802
Откуда: Нашенский
Рейтинг сообщения: 0
nik-as уже написал.
Смотри сам.

_________________
In der großen Familie nicht kluven klatz-klatz!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Чт апр 08, 2010 16:55:43
Грызет канифоль

Карма: 1
Рейтинг сообщений: 5
Зарегистрирован: Пн мар 08, 2010 01:04:38
Сообщений: 289
Рейтинг сообщения: 0
Спасибо вот так и верь продавцам, надо самому проверять ,хотя есть в этом плюс делал схему получаеться перепутал детали зароботала сразу без настройки :))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Чт апр 08, 2010 17:06:32
Опытный кот
Аватар пользователя

Зарегистрирован: Сб дек 19, 2009 14:51:11
Сообщений: 802
Откуда: Нашенский
Рейтинг сообщения: 0
Не все конденсаторы критичны по номиналу. Надо смотреть схему, бывает до 100% можно ставить с отклонением в несколько раз.

_________________
In der großen Familie nicht kluven klatz-klatz!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Чт апр 08, 2010 17:18:04
Друг Кота
Аватар пользователя

Карма: 31
Рейтинг сообщений: 129
Зарегистрирован: Вт мар 02, 2010 17:05:19
Сообщений: 4446
Откуда: Белоруссия, Минск
Рейтинг сообщения: 0

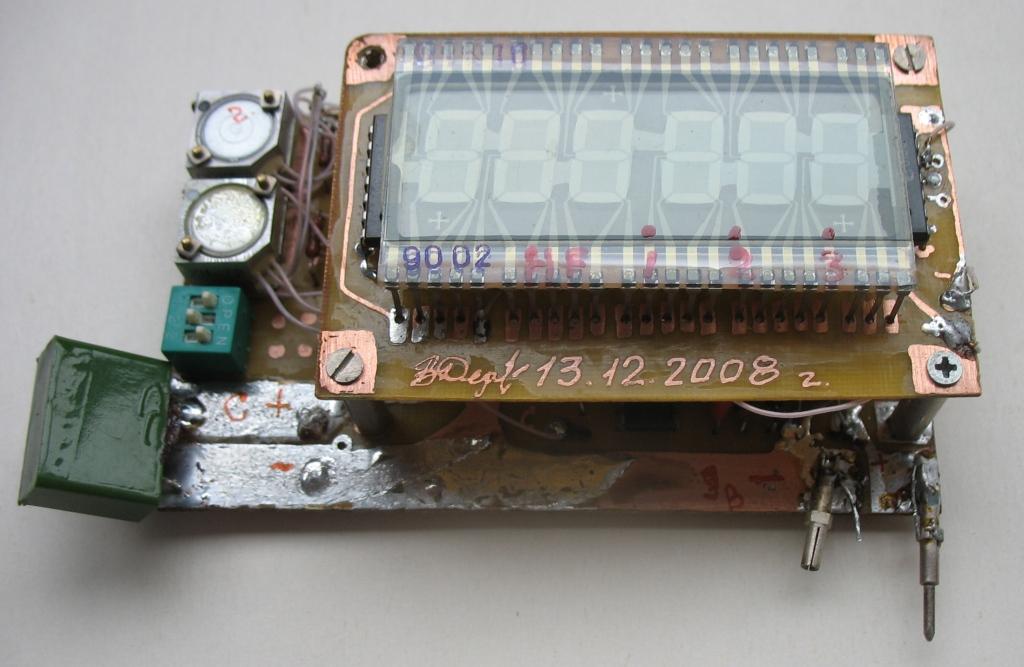

Раньше то же мучался, а потом «склепал» небольшой измеритель емкостей и проблема решилась.


Вложения:
емкость.jpg [84.34 KiB]
Скачиваний: 538

_________________
Всё можно наладить,если вертеть в руках достаточно долго!
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Чт апр 08, 2010 17:28:54
Грызет канифоль

Карма: 1
Рейтинг сообщений: 5
Зарегистрирован: Пн мар 08, 2010 01:04:38
Сообщений: 289
Рейтинг сообщения: 0
Да вещь а схема есть?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Чт апр 08, 2010 22:21:45
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 4
Рейтинг сообщений: 19
Зарегистрирован: Вс фев 14, 2010 17:55:54
Сообщений: 1925
Откуда: Ukraine,Ternopol
Рейтинг сообщения: 0
gruzochek писал(а):
Спасибо вот так и верь продавцам, надо самому проверять

Надо не проверять,а учить написание маркировок.Типа посмотрел-определил.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пт апр 09, 2010 15:43:45
Собутыльник Кота
Аватар пользователя

Карма: 2
Рейтинг сообщений: 0
Зарегистрирован: Пн мар 09, 2009 16:22:50
Сообщений: 2500
Откуда: Украина, Донецкая обл., г. Торез
Рейтинг сообщения: 0
Не подскажите, что за деталь!?


Вернуться наверх
