Наконец то собрал и затустил! Они долго сопротивлялись но я их всё-таки победил.
За основу была взята эта схема http://robocua.blogspot.ru/2014/07/nixie-clock.html подкупил хороший функционал и наличие исходников.
Плату разволил сам, под свои детали, старался сделать как можно компактнее. Ампутировал подсветку и предусмотрел место под разделительные точки.
прошивку тоже пришлось модифицировать, Подправил разряды, чтобы были на своих местах, и цифры, чтобы шли в правильном порядке. Убрал ненужный функционал (РГБ и секунды в двоичном формате).
Осталось доделать датчик освещения, проблема в том что из фоторезисторов я нашёл только ФР 764 и как спомощью него получить алекватные показания не представляю.

Тыц. Надо подобрать резисторы R34, R36 (по 4-ламповой схеме).

Кто нибудь, подскажите пожалуйста где можно найти характеристики диода EDAL B544

На сайте Edal не нашёл, они со старого импортного промышленного оборудования, скорее всего давно уже не выпускаются.

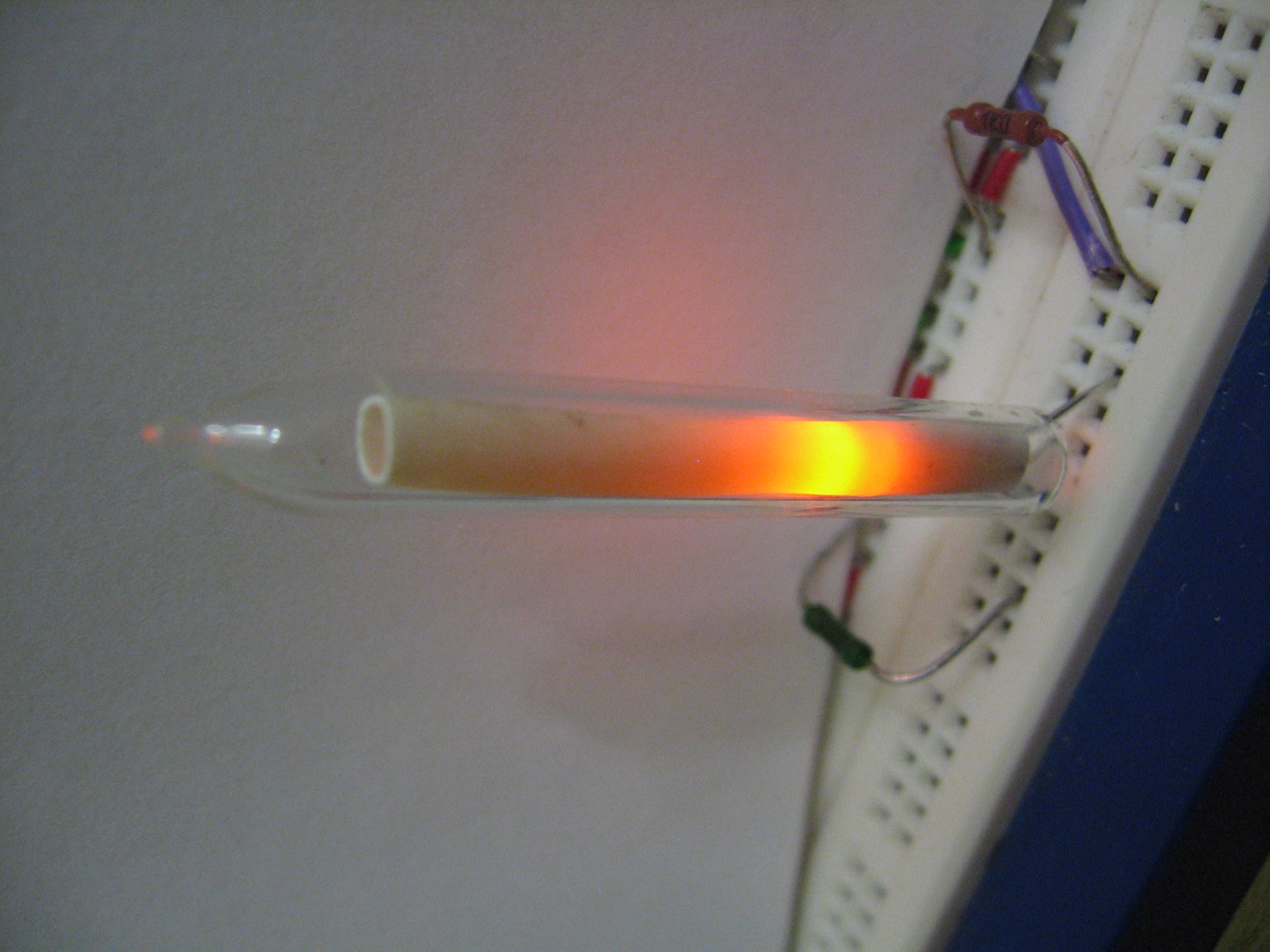

Вот на фотках часов с ин18 встречаю часто, что разделительные неонки запаяны в колбочки парами.
А из чего эти колбочки народ делает? Из ампул старых?

Просто пробирки!

Из пробирок, из стеклянных трубок из химлабораторий или школьных химкабинетов.
Резать надфилем осторожненько. Кончик греете на газу и пинцетом тянете-плющите как хотите.

извините за перевертыш

UPD: Как-то в полевых условиях (на стройке) подрезАл стеклянные трубки диам.20 (мерные трубки для емкостей) обычной болгаркой с тонким диском по металлу. Получилось на удивление неплохо (хотя таки высокие обороты). Правда их потом все равно половину побили, при установке...

Я режу на высоких оборотах лазерным диском под струей воды. Быстро и ровно!

лазерный диск = это алмазный диск? или я серьезно отстал от прогресса....

Вот такой, только круглый

да и мне тоже интересно
не таким ли? как думаешь?

Спойлер

Интересно, а почему до сих пор не используют ин-24 разделителем, как делалось Славиком , -выгладит отлично ,цельно , управляется просто полярностью, нафиг городить эти этажерки на проволочках.. https://www.youtube.com/watch?x-yt-ts=1 ... r_embedded

чем плохо ???

Забавно. Можно и без Ин-18 обойтись. Просто циферблат на каждом декатроне. Вот только декатронов в Барнауле не встречал в продаже.

Не часто увидишь теперь часы на ИН-18.А чего они такие фиолетовые внутри? Или это фотик их так? Расскажите что за функционал у Вас сейчас получился?

Это фотик приукрашивает, хотя если присмотреться, то слабый едва заметный фиолетовый ореол вокруг цифр всё-таки присутствует.
функционал таков: часы, дата, температура (не проверял, пока нет термодатчика), плавная смена цифр, разделительные точки мигают раз в секунду (можно будет добавить возможность выбора: горят, мигают, не горят. точки управляются независимо друг от друга).
Сегодня добил фотодатчик, R36 поставил 1МОм, R34 не ставил. Так что теперь ещё есть и автоматическая регулировка яркости, 4 уровня яркости.

Почти доделал тестер.
Сделал наклейку на переднюю панель:

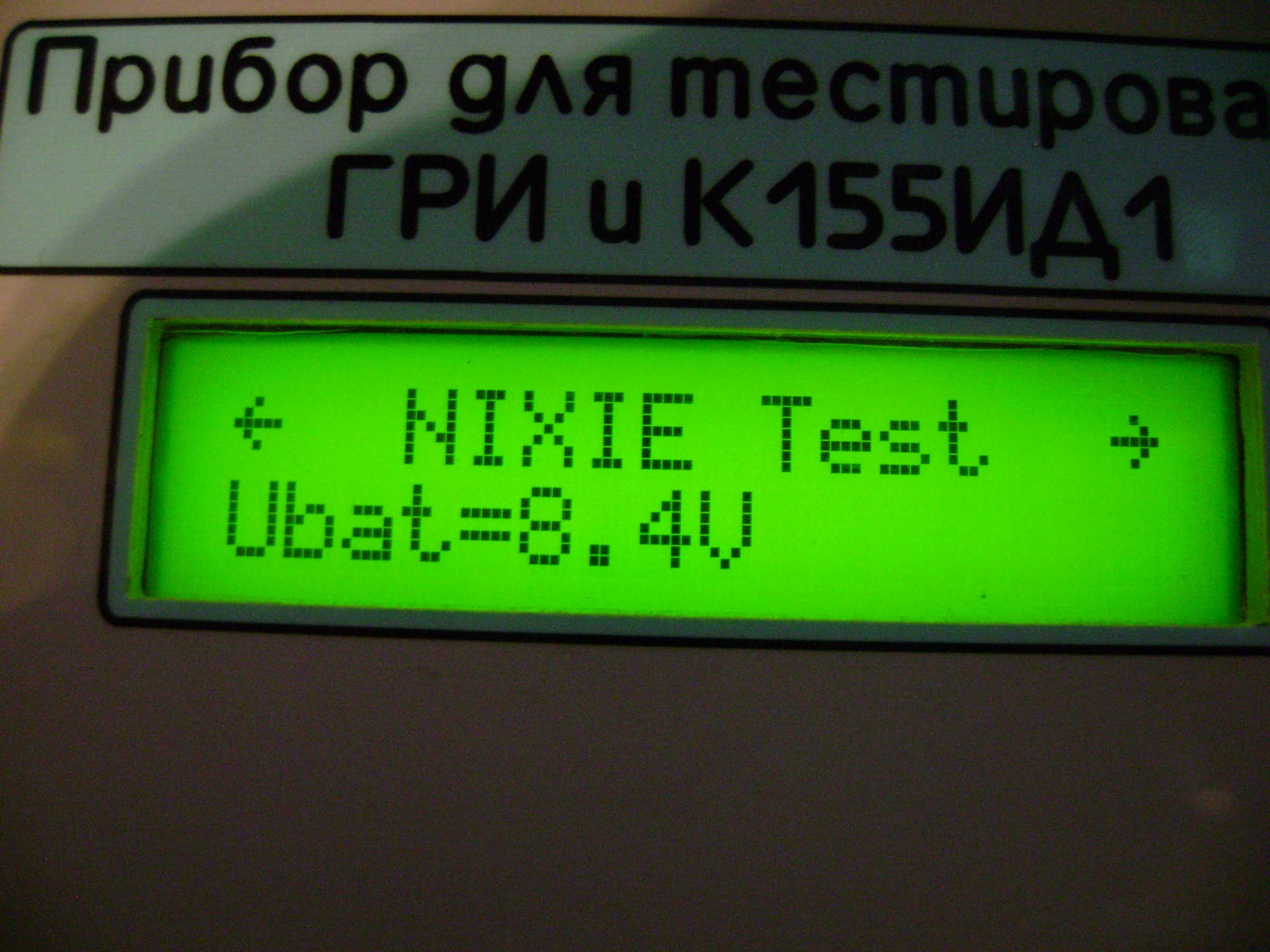

Пока запитал от ЛБП. Если напряжение на входе питания (аккумуляторе) меньше 10 В, в главном меню тестера отображается напряжение:


Если увеличить напряжение (с разъёма зарядки оно подаётся через диод), то будет так:


Теперь режим тестирования индикаторов.

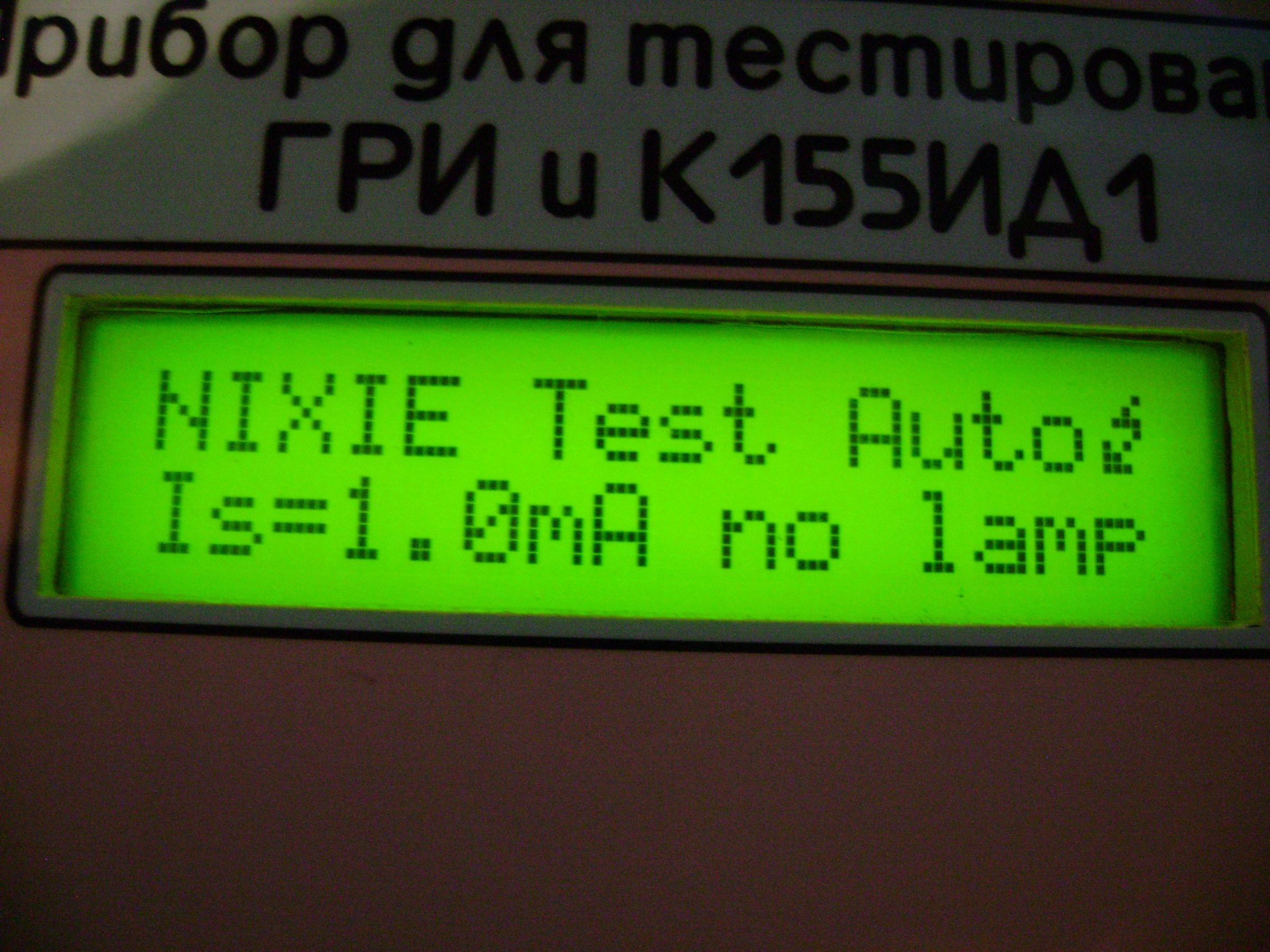

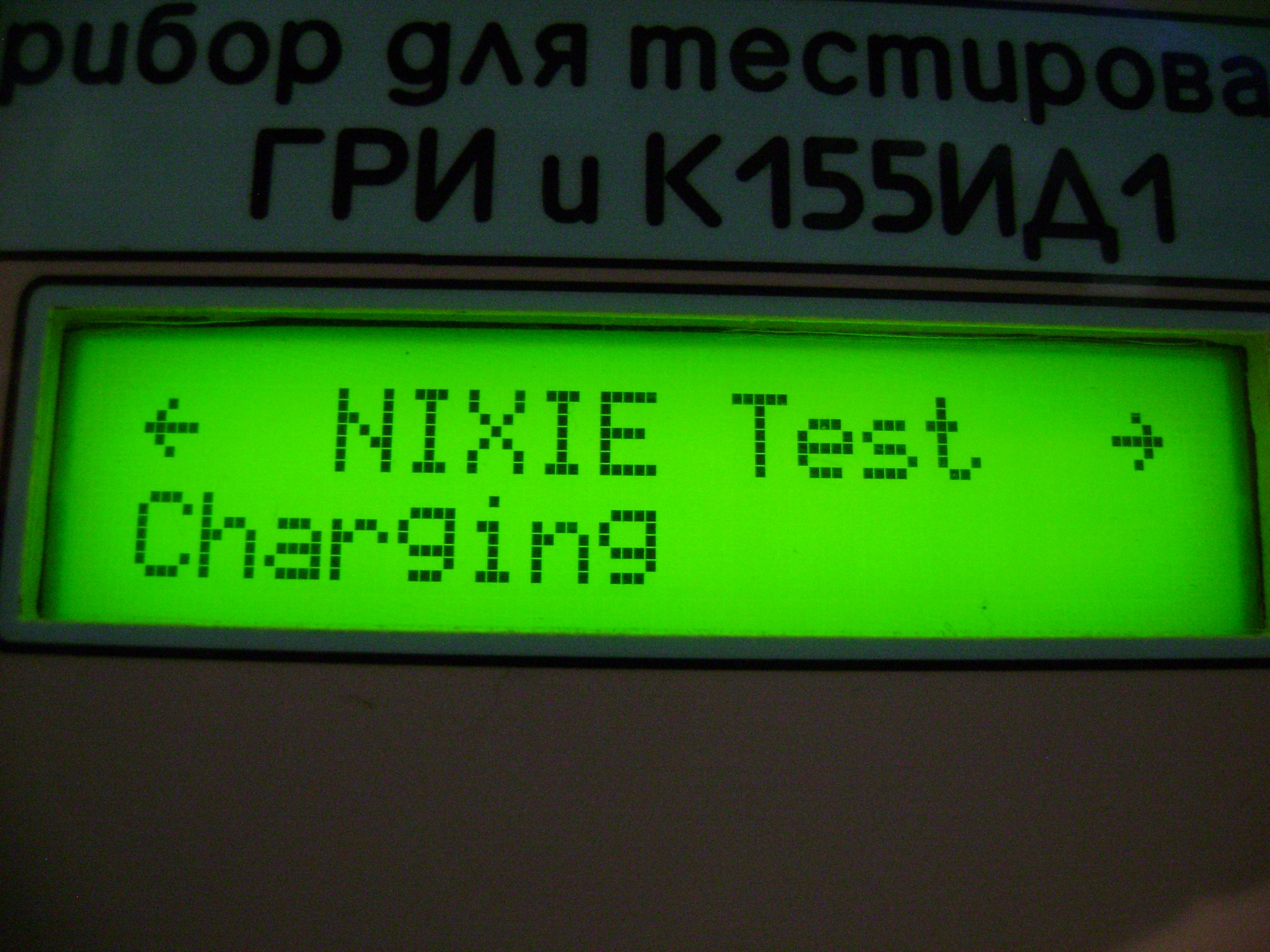

Индикатор не подключен, режим автоматического перебора цифр (Auto), в правом верхнем углу - значок зарядки:

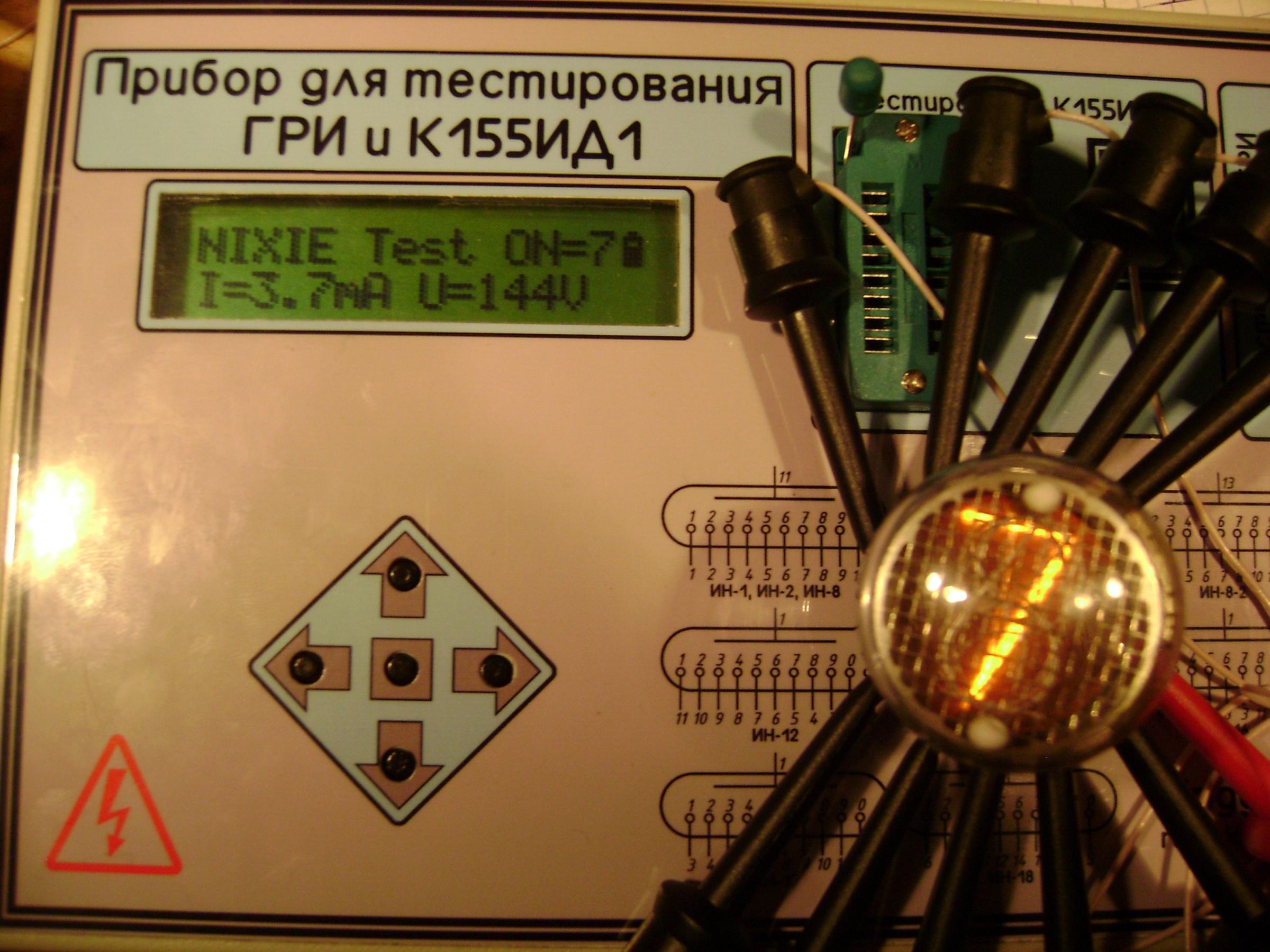

Подключаем лампу:


Установленный ток был 1 мА, стабилизация с точностью +/-0,1мА (точнее не надо, да и не получается).
В правом верхнем углу - изображение батарейки, меняющееся при изменении напряжения.

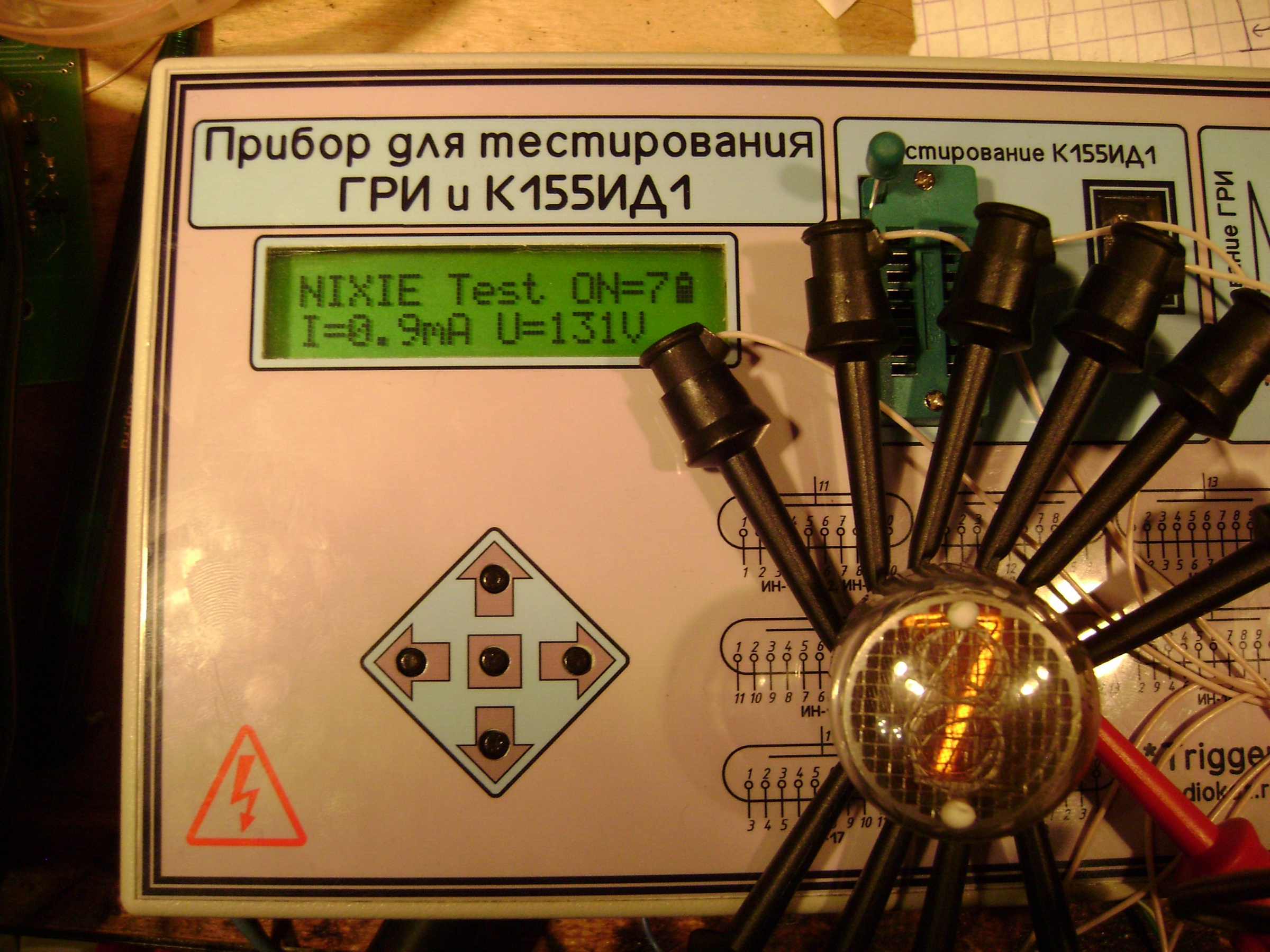

Увеличиваем ток:


Напряжение горения выросло, как и положено.

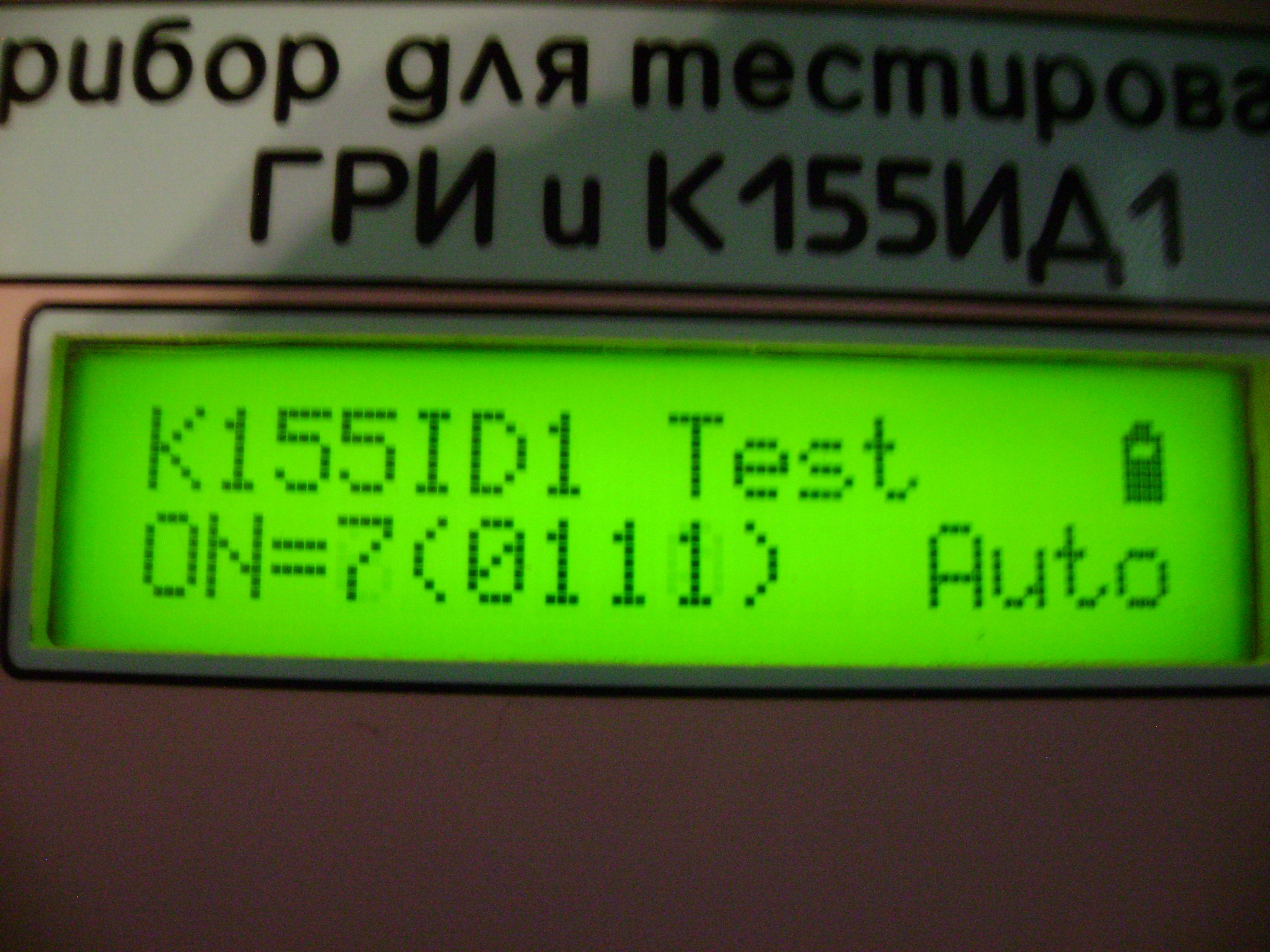

Теперь - режим проверки К155ИД1.


Тут в нижней строке первое число - цифра, включенная в ИН-17, а второе - двоичный код, поданный на ИД1. Тут они случайно совпадают, но на самом деле катоды ИН-17 подключены к ИД1 вразнобой.

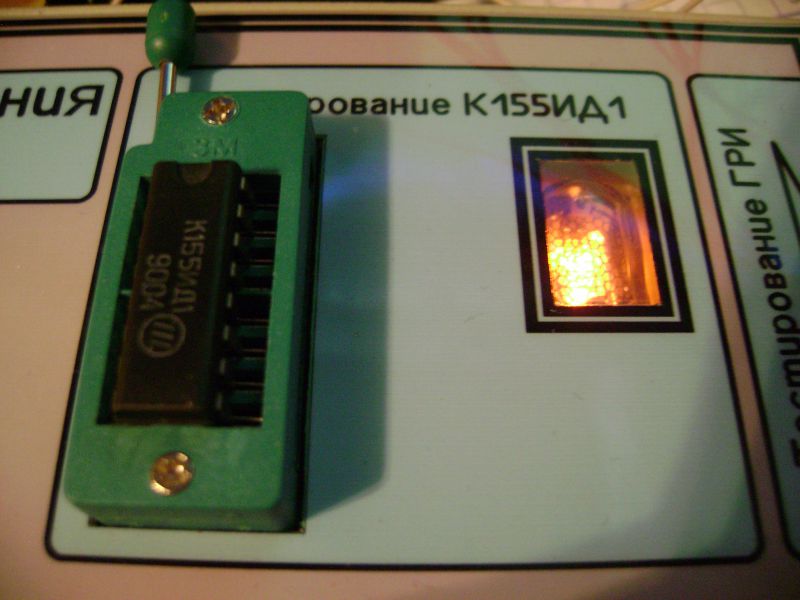

В панельку вставлена микросхема:


На индикаторе какая-то бяка, смесь из нескольких цифр. Очевидно, что дешифратор плохой.

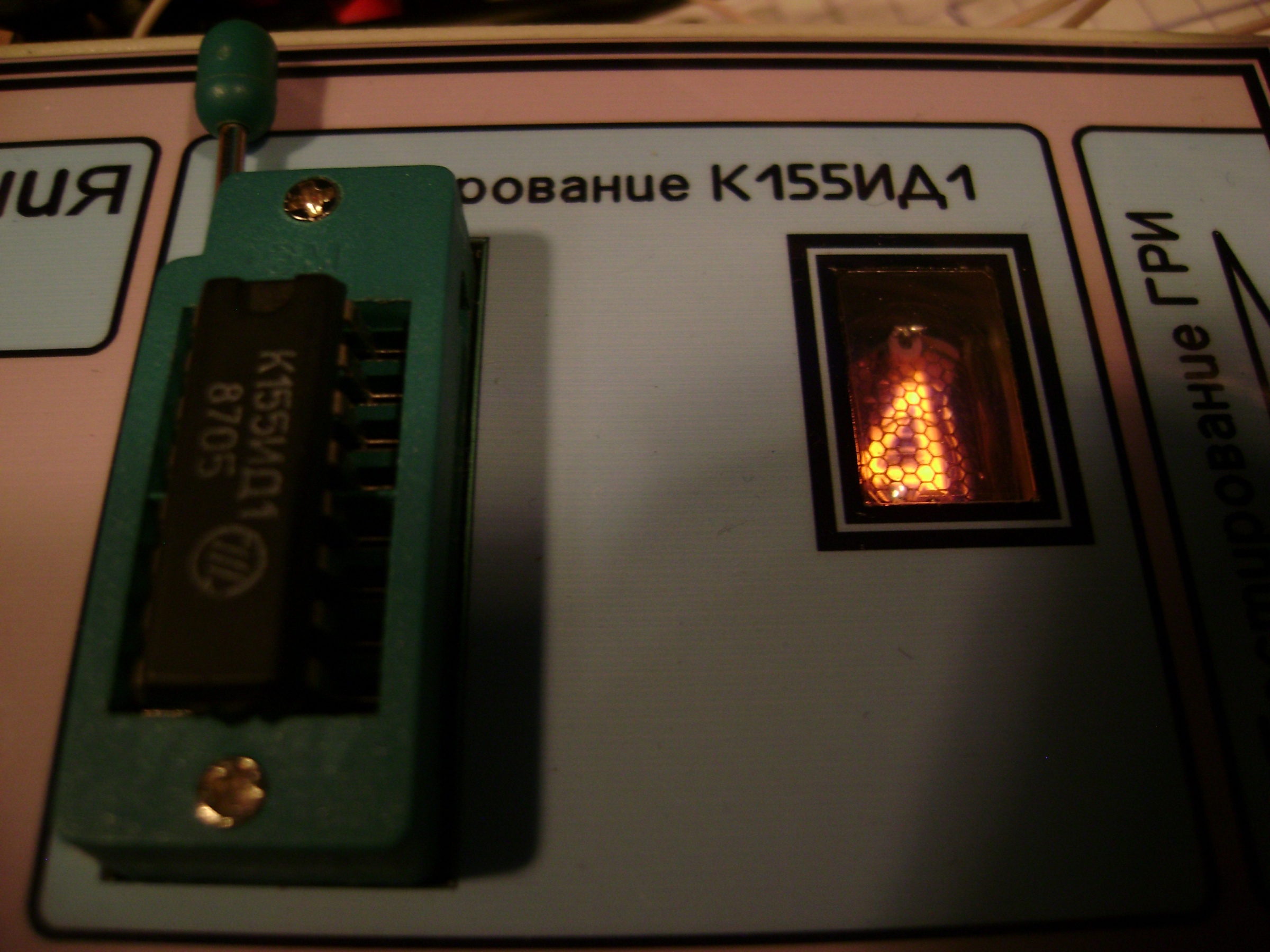

Теперь вставим другую МС:


Вот, нормальная цифра 4. После прогона по всем цифрам вручную или авто-режиме можно убедиться в полной исправности дешифратора. Поведение при подаче кода больше 9 (0b1111) тоже проверяется.

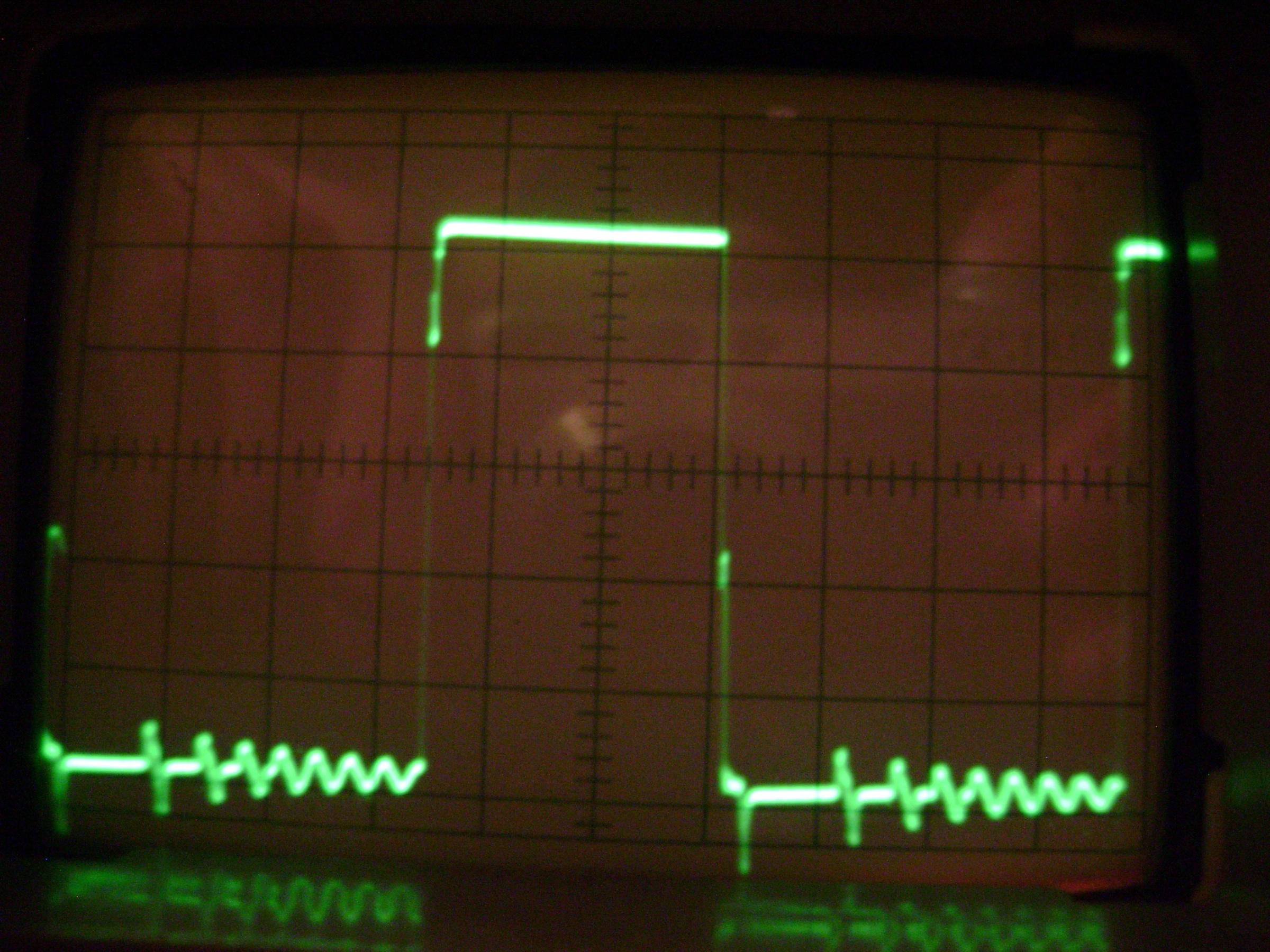

Наконец, осциллограмма на затворе полевика в преобразователе. Он управляется напрямую с МК через резистор.


В настройках устройства можно задать напряжение отключения. Когда напряжение питания упадёт до заданного, на индикатор выведется "Battery discharged" и работа прибора заблокируется. Индикация напряжение в виде батарейки сделана так, что пустой батарейке соответствует напряжение, немногим большее порога отключения, а полной - напряжение заряженного аккумулятора - 8,4 В. Таким образом, в режиме тестирования легко узнать, как скоро разрядится аккумулятор.

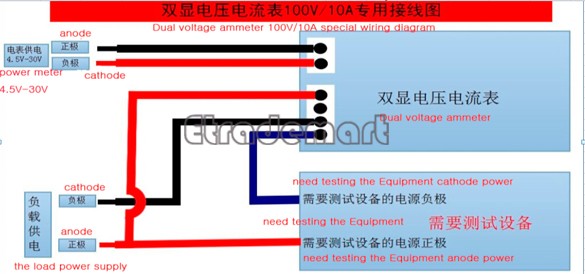

что то не поддается мне мой вольт/амперметр. Во первых модель TK1382 http://www.aliexpress.com/item/Red-Blue ... 34370.html пределы теже, а номиналы со схемой не сопадают. Вокруг кристала 4 резистора 5,1к (512)
фото и номиналы в атаче. Как его бороть?

Спойлер

Афигеть! это не тестер, это прямо ЦУП какой то. Классно сделано.
Можно разве что дополнить панелями под ИНки с жесткими выводами, что бы не мучаться с "крокодилами"

Спасибо!

Это да, пучок проводов подключен через разъём - можно сделать дополнительный блок с панельками и кабелем.

Я о том же, корпус курочить не надо. Кусок платки что бы штырьки сбоку в разъем и цнги вверх под лампу. Когда свои проверял - насколько удобнее проверять ИН12 и какой геморрой с ИН14, 16... Конечно приловчился потом, но все же.
