Как можно организовать изменение яркости ИВ-18, используя mega8?

Для сегментов у меня весь порт В, для разрядов - порт D.
Как я понял, я должен настроить таймер 2 на совпадение и на переполнение. Частоту выставить 62 500Гц.
62 500Гц / 256 = 244Гц
244Гц / 8 разрядов = 30Гц - должно хватить, чтобы не мерцало

В прерывании по переполнению выводить числа на индикатор, обнулять TCNT2 и разрешать прерывание по совпадению. В прерывании по совпадению просто гасить все разряды, т.е. обнулять порт D и запрещать прерывание по совпадению. Чем больше значение OCR2 тем ярче будет светить индикатор.

30Гц мало, мерцание будет заметно, делайте хотя бы 60, а лучше 100Гц. Свойства глаза, недавно обсуждали.
От чего у вас будет регулироваться яркость? Если от фоторезистора, тогда мне интересно

вообще планирую сделать от фоторезистора.
пока добавил ds1307 и ds18b20, пока не решил насчёт tea5767.

можно сделать 244Гц для 8 разрядов. Скинуть отображение на Timer0 и поставить делитель до 500кГц. прерывание по переполнению оставить на Timer2..

А зачем что то запрещать и разрешать? У меня работает так:
viewtopic.php?p=2260303#p2260303

Правда на меге32, а на меге8 использовать также timer2? вот исходник с меги 8 viewtopic.php?p=2236043#p2236043

повод опять, начать делать часы..




обратил внимание, на надписи карандашом в правом верхнем углу керамической пластины ..

думаю, настенный вариант индикаторы (лежат на плате), или настольный (торчат перпендикулярно)..

Привет котам ! Намедни восстановил часы электроника 7-21-01 выложил у себя на блоге, пользуйте на здоровье может кому пригодится .

http://www.petrofflab.ru/

А есть возможность замерить напряжение на клеммах ~5в? Т.е. интересует какой накал у этого индикатора. В интернете нахожу 2 значения: 5в и 3.6в. Пробовал подключать к регулируемому БП - при 5в накал уж слишком виден, кажется, что работает с перекалом. А при 3.6в ток потребления совпал с другим справочником. Поэтому я склоняюсь к 3.6в, но сомнения гложут.

Доброго времени суток, подскажите как проверить ИЛМ2-7Л:

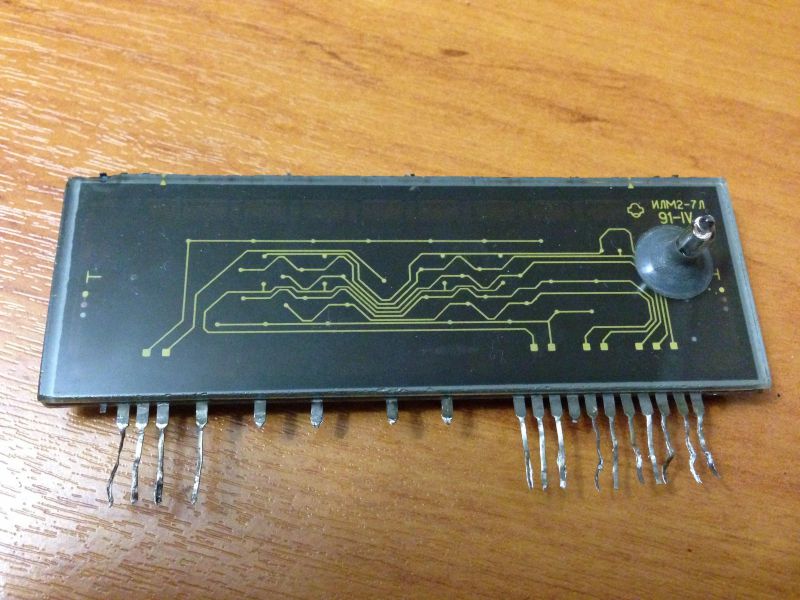

Смущают окалины справа по углам

Вот подробно про проверку ВЛИ Необходимо подключить накал на крайние ноги индикатора и подать напряжение на сетку и засветить каждое или все вместе сегменты на индикаторе . Черные точки с боку это нормально Вот описание

"Окалины" - хороший знак. А вот если они побелеют - индикатор разбит.

Всем привет.
Хочу собрать часы на индикаторах ИВ-6 возникли вопросы.
Сразу оговорюсь, опыта в радиолюбительстве у меня крайне мало.

Я зажигания анодов индикации я использую source driver UDN2981A, индикация зажигается от микроконтроллера arduino, все работает.

Для зажигания всех индикаторов я хочу использовать матричное подключение и тут возникли вопросы.

1) Что лучше в индикаторе отключать для матричной индикации? Сетку?
2) Что лучше использовать для отключения индикатора транзисторы (PNP) или сорс драйвер?
Насколько я понимаю сорс драйвер полностью отключает ток, а в транзисторах ток всегда есть и транзистор надо настраивать так что бы этого тока не хватало для зажигания индикатора? Поясните пожалуйста этот момент.

Почитал статью про тестер, но так и не понял как подключить. В наличии есть АТХ БП, там есть 3,3В и 24В, как подключать не ясно

К вашему атх-бп только так - сетки и аноды на +24, на накал +3.3 (минуса у них ведь общие?). Это только для проверки.
распиновка

Спасибо за быстрый ответ. Накал (1 и 20 вывод) подключил от отдельного регулируемого БП (оптимален при 3,5В - при свете не виден). От АТХ БП провод -12В (синий в моем слуае) подключил также на катод-накал (20 вывод), желтый +12 подключил на все оставшиеся выводы. Светит хорошо, олдовым зеленым цветом

Естественно, она именно для этого и предназначена.

Товарищи, здравствуйте.
Помогите схемой (проектом) часов на ИЛЦ8-4/7Л или на чем то подобном, которую можно переделать немного.
Очень желательно на МК.

Товарищи, можно ли сделать "плюс" общий, а на сетки и сегменты подавать "минус" ?

На сетки и аноду надо подавать плюс относительно катода. Что при этом считать общим - значения не имеет.

Здравствуйте, полгода назад собрал себе часы-термометр на основе проекта http://ryaskin65.narod.ru/Project03/Project03.html
Индикатор использовал ИЛЦ4-5/7Л, катод сделал под отрицательным напряжением. Для управления ВЛИ использовал схемы на одном pnp транзисторе (я поставил кт209м) со страницы 11 данной темы. Для данного проекта необходимы разные схемы согласования для сеток (вкл при лог.1) и анодов(вкл при лог.0)(при использовании схемы, предназначенной для работы со светодиодным индикатором с ОК). Работой часов доволен.
