Автор Сообщение
Не в сети
 Заголовок сообщения: Re: Осциллограф в диагностике автомобиля
СообщениеДобавлено: Чт май 08, 2025 12:50:13
Опытный кот

Зарегистрирован: Вс май 28, 2023 04:08:58
Сообщений: 736
Рейтинг сообщения: 0
Прочитал в книге, что чтобы предотвратить запуск дизеля, надо ослабить накидные гайки трубок на форсунках.

Добавлено after 2 hours 22 minutes 53 seconds:
К похожему эффекту наверное должно привести снятие электрических разъемов с форсунок.

_________________
Интересные животные: Галаго, Игрунка.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф в диагностике автомобиля
СообщениеДобавлено: Сб май 10, 2025 14:47:10
Опытный кот

Зарегистрирован: Вс май 28, 2023 04:08:58
Сообщений: 736
Рейтинг сообщения: 0
Прикладываю файл.

Добавлено after 3 hours 22 minutes 21 second:
Из Диагностика электронных систем автомобиля (2003) В. Ф. Яковлев
Например, осциллограф Fluke-98, который показан на рис. 1 может работать
в режиме запоминающего осциллографа, мультиметра, с помощью кабелей с
дополнительными преобразователями измеряет температуру, давление, ток,
напряжение во вторичной цепи зажигания и т. д. В памяти Fluke-98 хранятся
характерные осциллограммы сигналов (шаблоны) для различных компонентов
электрооборудования автомобилей. Это позволяет автоматически тестировать
(проверять на работоспособность) различные элементы электрооборудования и
электроники по образцовым сигналам (по шаблонам). Так проверяются различные
датчики, система электроснабжения, полупроводниковые элементы, относительная
компрессия в цилиндрах и т.п.

https://assets.fluke.com/manuals/98______umeng0300.pdf
Страницы 112-113, 146 и далее, 218 относительная компрессия, 240 и 242 датчик на трубке дизеля.
Английский язык. Из России так просто не скачивается.


Вложения:
Из Диагностика электронных систем автомобиля (2003) В. Ф. Яковлев.pdf [84.89 KiB]
Скачиваний: 36

_________________
Интересные животные: Галаго, Игрунка.
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф в диагностике автомобиля
СообщениеДобавлено: Чт май 22, 2025 20:15:52
Опытный кот

Зарегистрирован: Вс май 28, 2023 04:08:58
Сообщений: 736
Рейтинг сообщения: 0
По поводу диагностики дизеля по частоте звуковой характеристики задал вопрос:
"Уважаемый Михаил Сергеевич, в статье про анализ звуковых частот дизельных форсунок упоминается приложение Spectrum. Только не понял, оно для ПК или смартфона, и как его найти (попробовал и не получилось)?"

Ответ:
Цитата:
Добрый день!

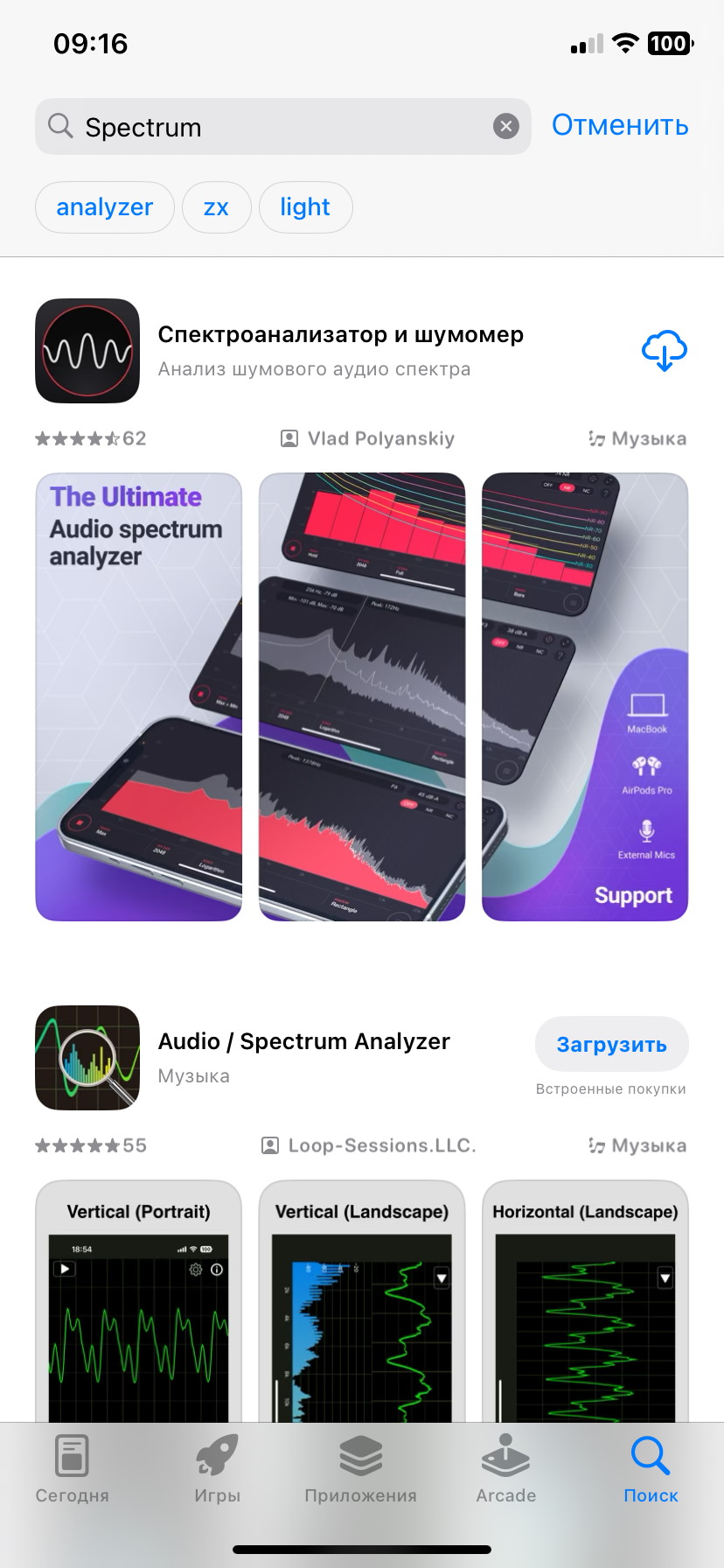

Мы использовали смартфон , а точнее айфон
Вот то что верхнее из скриншота.


https://apps.apple.com/ru/app/спектроан ... 1152352806


Вложения:
image-18-05-25-09-17.jpg [226.51 KiB]
Скачиваний: 39

_________________
Интересные животные: Галаго, Игрунка.
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллограф в диагностике автомобиля
СообщениеДобавлено: Вс июн 15, 2025 19:01:03
Опытный кот

Зарегистрирован: Вс май 28, 2023 04:08:58
Сообщений: 736
Рейтинг сообщения: 0
В видео https://www.youtube.com/watch?v=uV0djQUatgQ (английский язык) рассказано о типе датчика коленвала, для анализа сигнала с которого (в сочетании с одновременным снятием сигнала с датчика распредвала для проверки растяжения цепи) нужен более чувствительный осциллограф. И рассказано, что проблему можно решить, выставив время на 5 миллисекунд. На времени примерно 10.40 показаны треугольники сигнала, которые показывают на недостаточные параметры частоты дискретизации и объем памяти осциллографа.
В конце рассказано, что если увеличить маштаб (время 15.30 в видео, увеличивает до 200 миллисекунд), осциллограф переключится в режим развертки, начав использовать память ноутбука, что полезно. Он говорит, что чтобы не сталкиваться с такими проблемами, надо выбирать по характеристикам осциллограф, такой как Picoscope 4425A.

Что это за тип датчика коленвала, с которым хорошо взаимодействовать через более дорогой осциллограф?

Примерно на 13.32 О другом видео вставка о проверки цепи ГРМ осциллографом:
https://www.youtube.com/watch?v=g8U6l_7f-WM
На этом канале также другое видео на эту тему (ГРМ цепь) https://www.youtube.com/watch?v=gkA2oyf6sAc

_________________
Интересные животные: Галаго, Игрунка.


Вернуться наверх
