Автор Сообщение
Не в сети
 Заголовок сообщения: Re: Создание ЧПУ
СообщениеДобавлено: Пт июл 31, 2015 15:35:45
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 717
Зарегистрирован: Ср фев 01, 2006 22:29:02
Сообщений: 3107
Откуда: г.Ростов-на-Дону
Рейтинг сообщения: 0
Ну не сказал бы что все шикарно.
По кубику на одном углу явная деламинация, видите этот угол оттопырен.
По деталькам, сначала проверьте правильно ли количество шагов по оси зет. Потом поставьте при печати небольшую скорость печати где то 30-60 мм/сек, потом можно будет постепенно увеличивать . Еще высоту слоя ставьте или равной диам сопла или 1/2 от диаметра.
И шо оно у вас на большой детальке какое то чОрное :) Перегрев или тонер с пленки :)

з.ы Вот еще ссылочка на небольшой бложик человека а точнее на одну запись, а точнее на видео в ней в которой про репитер хост и слайсер, там расказ идет что за поле и что оно делает и что куда лучше писать и где лучше не трогать http://reprapzone.ru/software/obzor-pro ... -host.html вам так проще будет. Т.е текстом писать дюже долго будет.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создание ЧПУ
СообщениеДобавлено: Пт июл 31, 2015 15:44:59
Нашел транзистор. Понюхал.
Аватар пользователя

Зарегистрирован: Вт дек 24, 2013 17:22:18
Сообщений: 192
Откуда: Ярославль
Рейтинг сообщения: 0
Sailanser писал(а):
Потом поставьте при печати небольшую скорость печати где то 30-60 мм/сек, потом можно будет постепенно увеличивать

А что, еще и увеличивать можно? У меня и так 50 стоит... (Если верить слайсеру)
По шагам по Z все правильно, кубик тому подтверждение.
Оттопырен угол из-за того, что пленка выгнулась от нагрева. Теперь ее приклеиваю.
А на большой детали снизу тонер, Вы правы)))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создание ЧПУ
СообщениеДобавлено: Пт июл 31, 2015 15:47:05
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 717
Зарегистрирован: Ср фев 01, 2006 22:29:02
Сообщений: 3107
Откуда: г.Ростов-на-Дону
Рейтинг сообщения: 0
Посмотрите видео что ссылку на блог дал в посте выше, а лучше его качните, там человек правда под себя настраивает, но по крайней мере вам понятно будет что, куда, и за что отвечает. :)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создание ЧПУ
СообщениеДобавлено: Пт июл 31, 2015 16:51:53
Нашел транзистор. Понюхал.
Аватар пользователя

Зарегистрирован: Вт дек 24, 2013 17:22:18
Сообщений: 192
Откуда: Ярославль
Рейтинг сообщения: 0
А какая температура стола у Вас при печати?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создание ЧПУ
СообщениеДобавлено: Пт июл 31, 2015 17:04:04
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 717
Зарегистрирован: Ср фев 01, 2006 22:29:02
Сообщений: 3107
Откуда: г.Ростов-на-Дону
Рейтинг сообщения: 0
110 гр. Поверх столика зеркало из Икеи они там как раз на столик 4 шт что то около 200 р перед печатью протираю тампоном смоченным пЫвом :)потом грею, одной такой протирки хватает на 5-6 принтов, потом когда столик остыл градусов до 40-ка модель просто снимается рукой. Когда собирал покупал всю электронику во главе со столиком сразу.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создание ЧПУ
СообщениеДобавлено: Вт авг 04, 2015 10:55:06
Друг Кота

Карма: 13
Рейтинг сообщений: 84
Зарегистрирован: Чт сен 20, 2007 14:08:00
Сообщений: 13796
Рейтинг сообщения: 0
хотел задать тупой вопрос
есть ли простой софт для генерации г-кода простых примитивов типа отрезной линии, круга или прямоугольника, где задаеш толщину материала и глубину резки за один проход

тупо лень рисовать все в векторе, потом конвертить
например мне надо разрезать металл по линии, но алюминий за 1 проход не разрежеш и руками лень крутить колесо (у меня есть ручной привод)
---

второй вопрос
оргстекло режется ик лазером
кто-то пробовал уже делать резак? 5вт стоят меньше 100 баксов, но надо еще линзу и все это куда-то слепить, а то там то-3 корпус с ушами

реально будет получить луч хотя бы 0.5мм при растоянии от 1 до 10см?

_________________
тематические ответы только в форуме, в приват не пишите


Вернуться наверх

Распродажа паяльного оборудования ATTEN!
Паяльные станции, паяльники и аксессуары по самой выгодной цене.

По промокоду radiokot скидка 10%
Не в сети
 Заголовок сообщения: Re: Создание ЧПУ
СообщениеДобавлено: Вт авг 04, 2015 10:58:29
Нашел транзистор. Понюхал.
Аватар пользователя

Зарегистрирован: Вт дек 24, 2013 17:22:18
Сообщений: 192
Откуда: Ярославль
Рейтинг сообщения: 0
Есть StepCam_v1.78.
Там возможна генерация кода с bmp картинки.
Правда сам не пробовал, просто помню пункт в меню.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создание ЧПУ
СообщениеДобавлено: Вт авг 04, 2015 12:41:46
Встал на лапы
Аватар пользователя

Карма: 1
Рейтинг сообщений: 79
Зарегистрирован: Пт апр 16, 2010 12:00:19
Сообщений: 121
Откуда: КМВ
Рейтинг сообщения: 0
kalobyte писал(а):
хотел задать тупой вопрос
есть ли простой софт для генерации г-кода простых примитивов типа отрезной линии, круга или прямоугольника, где задаеш толщину материала и глубину резки за один проход


второй вопрос
оргстекло режется ик лазером

1 есть, это блокнот+примитивный справочник по г-кодам
2 при резке лазером главная проблема - вентиляция. Можно вдохнуть такие газы, что боевые ов покажуться розочками


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создание ЧПУ
СообщениеДобавлено: Вт авг 04, 2015 12:50:04
Друг Кота

Карма: 13
Рейтинг сообщений: 84
Зарегистрирован: Чт сен 20, 2007 14:08:00
Сообщений: 13796
Рейтинг сообщения: 0
вот нарыл по лазерам
https://www.youtube.com/watch?v=KmB5W3mLUOA
5вт то3 самопальный лазер

4вт https://www.youtube.com/watch?v=iukUl4v_R9U
т.н. c-mount
http://www.ebay.com/itm/808nm-3nm-500mw ... 33996d8ed0
так и не понял, что это за херня
откуда там излучение идет
http://www.aliexpress.com/item/Focusabl ... 62096.html
вот к нему корпус со стекляной линзой

http://www.ebay.com/itm/Good-cooling-C- ... 35d89deb60
вот тоже корпус

вот лазер то3 5вт
http://www.ebay.com/itm/808nm-810nm-500 ... 2ed0248a1c

_________________
тематические ответы только в форуме, в приват не пишите


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создание ЧПУ
СообщениеДобавлено: Вт авг 04, 2015 19:18:44
Друг Кота
Аватар пользователя

Карма: 18
Рейтинг сообщений: 1121
Зарегистрирован: Пт ноя 27, 2009 18:12:27
Сообщений: 4625
Откуда: Черкассы, UA
Рейтинг сообщения: 0
kalobyte писал(а):
вот нарыл по лазерам

Лазер для засветки фоторезиста - идея для реализации.

_________________

В мире нет вредных веществ, в мире есть вредные количества © Д.И.Менделеев
Когда на форуме переходят на "Вы", в реальной жизни уже давно бьют морду © автор неизвестен.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создание ЧПУ
СообщениеДобавлено: Ср авг 05, 2015 14:00:14
Открыл глаза
Аватар пользователя

Зарегистрирован: Вт июл 07, 2015 21:00:35
Сообщений: 67
Рейтинг сообщения: 0
kalobyte писал(а):
хотел задать тупой вопрос
есть ли простой софт для генерации г-кода простых примитивов типа отрезной линии, круга или прямоугольника, где задаеш толщину материала и глубину резки за один проход


У меня станок управляется LinuxCNC, который умеет настраиваться на перехват GCodов из консоли. Поэтому я написал небольшую библиотеку на питоне, которая позволяет в несколько строк запилить всякие сложные траектории. На данный момент сыровато, но общее представление может дать.

Например, приятель попросить нарезать мотовилец для рыбалки.
вот код:
Спойлер
Код:
# -*- coding: utf-8 -*-

from py2gcode import *

def up():
    G0(Z=20)

def mot(xx, yy):
    m = Meta() #мета-траектория. Размеры - конечного изделия
    m.point(0, 0)
    m.point(0, 90)
    m.point(7.5, 90, rounding=7.5)
    m.point(7.5, 150, rounding=7.5)
    m.point(0, 150)

    m.point(0, 240)
    m.point(9, 240)
    m.point(27.5, 240, radius=17.5)
    m.point(55-9, 240)

    m.point(55, 240)
    m.point(55, 150)
    m.point(55-7.5, 150, rounding=7.5)
    m.point(55-7.5, 90, rounding=7.5)
    m.point(55, 90)

    m.point(55, 0)
    m.point(55-9, 0)
    m.point(27.5, 0, radius=17.5)
    m.point(9, 0)

    c = Strategy() #Эта штука умеет резать траектории

    o = Offset(m, 3) #создаем новую траекторию-смещение на основе мета-траектории + 3мм
    z = -3
    #Погружаемся по 3мм за проход
    while z > -9:
        c.mill(o, x=xx, y=yy, options={'z': z, 'safeZ': 20}) #режем траекторию-смещение
        z -= 3

    up() #поднимаем фрезу, чтобы переходить дальше

def f():
    for x in xrange(0, 450, 75): #размножаем по столу с шагом 75мм
        mot(x, 0)

export(f)

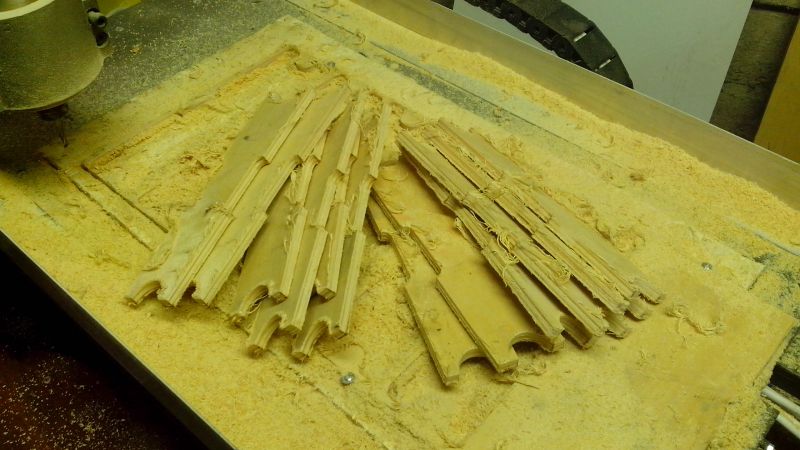

а вот результат:

ссылка на репозитарий (давно не обновлялся): https://github.com/aaleksander/py2gcode


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создание ЧПУ
СообщениеДобавлено: Ср авг 05, 2015 18:41:17
Друг Кота

Карма: 13
Рейтинг сообщений: 84
Зарегистрирован: Чт сен 20, 2007 14:08:00
Сообщений: 13796
Рейтинг сообщения: 0
неее... писать скрипт это еще хуже
проще уж тогда нарисовать эти штуки

mr_kot писал(а):
Лазер для засветки фоторезиста - идея для реализации.

это не то
мне для резки оргстекла

_________________
тематические ответы только в форуме, в приват не пишите


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создание ЧПУ
СообщениеДобавлено: Ср авг 05, 2015 19:03:34
Открыл глаза
Аватар пользователя

Зарегистрирован: Вт июл 07, 2015 21:00:35
Сообщений: 67
Рейтинг сообщения: 0
kalobyte писал(а):
неее... писать скрипт это еще хуже
проще уж тогда нарисовать эти штуки


Чем хоть станок-то управляется?
для LinuxCNC есть расширение http://www.cnc-club.ru/wiki/index.php/LinuxCNC_Features, можно мышкой все натыкать и тут же вырезать.
Так же для InkScape есть плагин.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создание ЧПУ
СообщениеДобавлено: Ср авг 05, 2015 21:25:17
Друг Кота
Аватар пользователя

Карма: 18
Рейтинг сообщений: 1121
Зарегистрирован: Пт ноя 27, 2009 18:12:27
Сообщений: 4625
Откуда: Черкассы, UA
Рейтинг сообщения: 0
kalobyte писал(а):
это не то
мне для резки оргстекла

А какая разница? Вешай на бошку нужный лазер и реж хоть оргстекло, хоть металл. На сколько мощи лазера хватит.
А механика и софт остаются те же.

_________________

В мире нет вредных веществ, в мире есть вредные количества © Д.И.Менделеев
Когда на форуме переходят на "Вы", в реальной жизни уже давно бьют морду © автор неизвестен.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создание ЧПУ
СообщениеДобавлено: Чт авг 06, 2015 21:03:39
Друг Кота
Аватар пользователя

Карма: 93
Рейтинг сообщений: 2154
Зарегистрирован: Сб май 05, 2012 20:19:55
Сообщений: 4950
Откуда: Минск
Рейтинг сообщения: 0
Товарищи, кто в теме - подскажите. Задумал стройку ЧПУ. Планируется максимум грызть алюминий. Вроде всё идёт по планам. Стол будет 500х400 или около того. Остановился на сервах NEMA23 (2.8A 12.6 кг/см 57BYGH56-401A).
Теперь мучаюсь в выборе драйвера и платы, которой всё это будет соединяться с компом. Есть драйвера с подавлением резонанса, стоит ли на них заморачиваться, ибо они раза так в 2-3 дороже обычных? Питалово хочу 48 вольт.
По плате - хотелось бы иметь подключение энкодера для возможности работать в полуавтоматическом режиме. Пока присмотрел эту. Оправданно ли платить за неё столько? Может есть варианты проще и лучше?

_________________
Прибор, защищённый предохранителем, сгорает первым, защитив предохранитель. Закон Мерфи.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создание ЧПУ
СообщениеДобавлено: Чт авг 06, 2015 21:49:38
Потрогал лапой паяльник

Карма: 5
Рейтинг сообщений: 119
Зарегистрирован: Пн апр 08, 2013 07:08:10
Сообщений: 339
Откуда: Муравленко
Рейтинг сообщения: 0
тут из моего загашника по платам:
https://cloud.mail.ru/public/M2Wz/ZUKzejQjm
По драйверам у Миала спроси. Если крутейший нужно.

AKZ250 по-моему у axillent стоит


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создание ЧПУ
СообщениеДобавлено: Чт авг 06, 2015 22:05:48
Друг Кота
Аватар пользователя

Карма: 94
Рейтинг сообщений: 2204
Зарегистрирован: Ср янв 06, 2010 23:31:56
Сообщений: 3253
Откуда: Боровичи, Новг. обл.
Рейтинг сообщения: 3
Медали: 1
Лучший человек Форума 2017 (1)
Seriyvolk Я по моему уже выкладывал видео сравнения Leadshine M542 и Leadshine EM503.
Цифровые драйвера лучше работают и на больших скоростях. На одном и том же железе аналоговый драйвер катался максимум до 7 м/мин, на цифровом удалось разогнать до 12 м/мин. так что думайте сами, надо оно вам или нет. Для себя решил что надо. :)

_________________
Прототипы печатных плат на заказ https://radiokot.ru/forum/viewtopic.php?f=54&t=122701


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создание ЧПУ
СообщениеДобавлено: Чт авг 06, 2015 23:01:25
Друг Кота
Аватар пользователя

Карма: 93
Рейтинг сообщений: 2154
Зарегистрирован: Сб май 05, 2012 20:19:55
Сообщений: 4950
Откуда: Минск
Рейтинг сообщения: 0
Круть! Остался нерешённым вопрос: нужно ли подавление резонанса? Насколько остро эта проблема вообще в станках стоит?

_________________
Прибор, защищённый предохранителем, сгорает первым, защитив предохранитель. Закон Мерфи.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создание ЧПУ
СообщениеДобавлено: Пт авг 07, 2015 08:10:15
Друг Кота
Аватар пользователя

Карма: 94
Рейтинг сообщений: 2204
Зарегистрирован: Ср янв 06, 2010 23:31:56
Сообщений: 3253
Откуда: Боровичи, Новг. обл.
Рейтинг сообщения: 0
Медали: 1
Лучший человек Форума 2017 (1)
Seriyvolk писал(а):
нужно ли подавление резонанса?
на маленьких станках в принципе не особо актуально, но не помешает однозначно. :)

_________________
Прототипы печатных плат на заказ https://radiokot.ru/forum/viewtopic.php?f=54&t=122701


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создание ЧПУ
СообщениеДобавлено: Вт авг 11, 2015 13:01:13
Друг Кота

Карма: 13
Рейтинг сообщений: 84
Зарегистрирован: Чт сен 20, 2007 14:08:00
Сообщений: 13796
Рейтинг сообщения: 0
mial писал(а):
Цифровые драйвера лучше работают и на больших скоростях.

а что за цифровые? в чем там цифра вообще и что за мелкасхема?
в конце он у тебя не слышно, но вроде и не едет вообще :)))
mr_kot писал(а):
А какая разница?

там вроде речь шла про засветку лазером на базе принтера + свой драйвер и софт

aaleksander писал(а):
Чем хоть станок-то управляется?

мах3, но дело не в этом
генерируется же г код, который загружается в контроллер

я бы запилил линупсцнц на арм плате типа малины, у меня есть
только там какой-то гимор был с управление движками и надо было пилить еще плату на пике, в которую по спи загонялись команды

вот бы оно напрямую гпио дергало и чтобы по сети гуй подключался и был работал в виндовсе
правда у меня усб контроллер и плагин только под мах3
но его можно было бы заменить кучей гпио моей платки на а20

когда я смотрел эту тему, то там все было плохо

_________________
тематические ответы только в форуме, в приват не пишите


Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 3480 ]     ... , , , 119, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: k174 и гости: 7


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
