 Заголовок сообщения: Re: Металлизация отверстий в домашних условиях
СообщениеДобавлено: Чт дек 19, 2013 11:28:11
Друг Кота
Аватар пользователя

Карма: 94
Рейтинг сообщений: 2204
Зарегистрирован: Ср янв 06, 2010 23:31:56
Сообщений: 3253
Откуда: Боровичи, Новг. обл.
Рейтинг сообщения: 0
Медали: 1
Лучший человек Форума 2017 (1)
psychos писал(а):
у тебя же вроде бы тентинг.

посмотри тот период когда мы активно осваивали металлорезист, я вроде тоже участвовал в этом процессе. :)
psychos писал(а):
ФР нормально после фейри с губкой себя чувствует

Ничего ему не будет. Мягкой стороной губки, полчаса тереть не надо же. Прошелся, промыл, и на подтравливание. С металлорезистом еще проблема остатков от фоторезиста. С тентинго это особо не важно, так как травящий раствор все равно стравит. А вот с металлорезистом важно. Обрати внимание как сама гальваника идет. Точней на качество осадка. Должны быть красивые блестящие проводники, типа как тут
если останутся следы от фоторезиста осадок будет корявый, с точками, ну увидишь короче.
psychos писал(а):
несём в ванночке с серкой к гальванике, сырую на крокодил и наращиваем, правильно ?

Я в серку опускаю уже на крокодилах, то есть серка, и сразу гальваника.
P.S. Забыл добавить, вокруг чистовой платы обязательно должно быть поле, оно служит для выравнивания осадка. Вот типа как на фото. Иначе осадок будет сильно плавать по толщине.

_________________
Прототипы печатных плат на заказ https://radiokot.ru/forum/viewtopic.php?f=54&t=122701


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Металлизация отверстий в домашних условиях
СообщениеДобавлено: Чт дек 19, 2013 12:43:38
Друг Кота
Аватар пользователя

Карма: 55
Рейтинг сообщений: 1637
Зарегистрирован: Чт июн 09, 2011 17:17:47
Сообщений: 5725
Рейтинг сообщения: 2
mr_kot писал(а):
Нужно дробить шаги, тогда вал вращается практически плавно (чем больше микрошагов - тем плавнее)
Задача была другая, нужно чтобы менялась скорость и что получилось, то получилось (файл во вложении).

Там 2 прошивки, точно не помню уже чем отличаются. Во второй (по моему) можно сбросить значения скорости до установленных в прошивке. Сбрасывается так.. Нажимаем и удерживаем старт, включаем питание. В нужные ячейки EEPROM запишутся значения. Потом их можно редактировать (через программатор естественно), там есть вордовский файл с описанием.

Печатка на фото старая, в архиве печатки нет, так как схема изменилась немного. Думаю, если кто то захочет повторить, то нарисовать 5 деталек не проблема. Транзисторы от материнок.

Также прошу, Soirа не беспокойте, меняться ни чего не будет.


Вложения:
Stepper_ATTINY13_start_stop_OK.rar [300.78 KiB]
Скачиваний: 227


Последний раз редактировалось Ruzik Чт дек 19, 2013 17:31:32, всего редактировалось 1 раз.
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Металлизация отверстий в домашних условиях
СообщениеДобавлено: Чт дек 19, 2013 14:10:38
Друг Кота
Аватар пользователя

Карма: 55
Рейтинг сообщений: 1637
Зарегистрирован: Чт июн 09, 2011 17:17:47
Сообщений: 5725
Рейтинг сообщения: 0
psychos писал(а):
блин, не верится что за 15 минут при комнатной травит медь так... рецепт травителя как у меня ?
Я не знаю какой у тебя раствор, у меня вот этот viewtopic.php?p=1610611#p1610611. И используется аммоний углекислый кислый (на фото видно банку). :)

Вот, плата до..


Ускоренное видео, температура раствора 20 градусов, медь 18 мкм. На 12 минуте уже видно протравы. Хочу обратить внимание, что плата просто лежала в растворе, без бальбулятора. Если бы был бальбулятор, то время травления сократилось бы раза в два.



Плата после...


15 минут как и обещал. :)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Металлизация отверстий в домашних условиях
СообщениеДобавлено: Чт дек 19, 2013 14:49:14
Вымогатель припоя
Аватар пользователя

Карма: 4
Рейтинг сообщений: 171
Зарегистрирован: Вт сен 23, 2008 19:36:10
Сообщений: 538
Откуда: Магнитогорск
Рейтинг сообщения: 0
Ruzik писал(а):
psychos писал(а):
блин, не верится что за 15 минут при комнатной травит медь так... рецепт травителя как у меня ?
Я не знаю какой у тебя раствор, у меня вот этот viewtopic.php?p=1610611#p1610611. И используется аммоний углекислый кислый (на фото видно банку). :)

viewtopic.php?p=1855164#p1855164 вот такой у меня раствор, дамой приду-будет время-сравню...


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Металлизация отверстий в домашних условиях
СообщениеДобавлено: Чт дек 19, 2013 14:59:12
Друг Кота
Аватар пользователя

Карма: 55
Рейтинг сообщений: 1637
Зарегистрирован: Чт июн 09, 2011 17:17:47
Сообщений: 5725
Рейтинг сообщения: 0
psychos
Не понял, это же у тебя селективный травитель олова, а у меня на видео медно-хлоридный травитель меди. :dont_know:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Металлизация отверстий в домашних условиях
СообщениеДобавлено: Чт дек 19, 2013 16:40:23
Вымогатель припоя
Аватар пользователя

Карма: 4
Рейтинг сообщений: 171
Зарегистрирован: Вт сен 23, 2008 19:36:10
Сообщений: 538
Откуда: Магнитогорск
Рейтинг сообщения: 0
да, раствор такой же(тупанул под конец дня...) я отфоткал процесс приготовления, но даже на постимэдж не залил ещё =) попробую ещё 1 развести точно по твоей инструцкии... сравню со своим...


Вернуться наверх

Распродажа паяльного оборудования ATTEN!
Паяльные станции, паяльники и аксессуары по самой выгодной цене.

По промокоду radiokot скидка 10%
Не в сети
 Заголовок сообщения: Re: Металлизация отверстий в домашних условиях
СообщениеДобавлено: Чт дек 19, 2013 16:53:17
Друг Кота
Аватар пользователя

Карма: 55
Рейтинг сообщений: 1637
Зарегистрирован: Чт июн 09, 2011 17:17:47
Сообщений: 5725
Рейтинг сообщения: 0
mial
Я почти готов, только больше ни чего нет (не известны переменные). :))

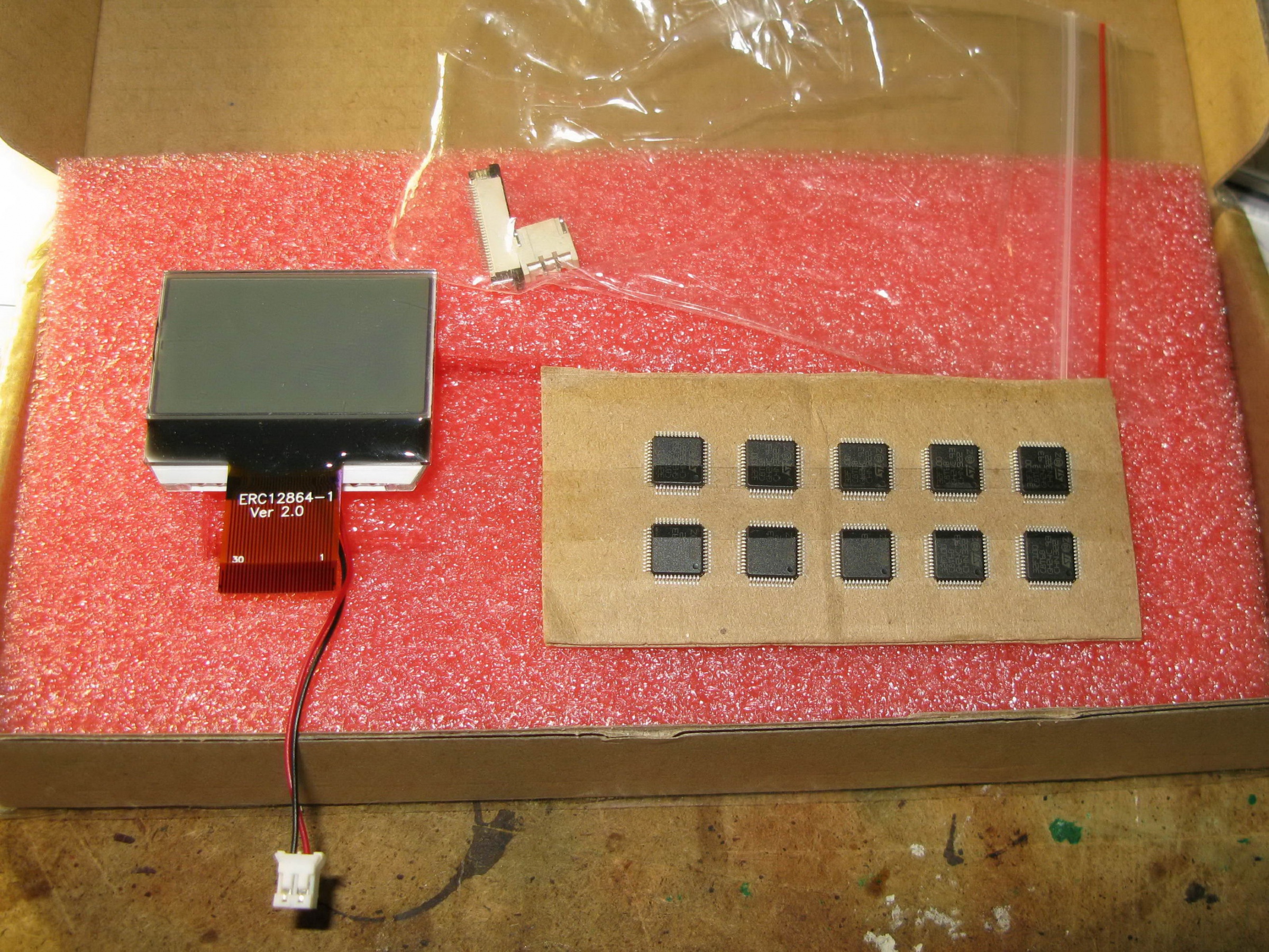

Брал тут..
http://www.aliexpress.com/item/1-4-inch ... 94342.html
http://www.aliexpress.com/item/STM32F10 ... 93121.html

Хотя можно было по дешевле чуть чуть (поторопился).

И у тебя на фотках дисплей немного по другому выглядит (крепление, у меня его нет). А может я вообще не то купил? :shock:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Металлизация отверстий в домашних условиях
СообщениеДобавлено: Чт дек 19, 2013 17:33:04
Потрогал лапой паяльник
Аватар пользователя

Карма: 1
Рейтинг сообщений: 98
Зарегистрирован: Сб янв 21, 2012 01:47:11
Сообщений: 314
Откуда: СПБ
Рейтинг сообщения: 0
mial
Ruzik

прокомментируйте пожалуйста, это тот самый источник от evsi?
с реверсом?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Металлизация отверстий в домашних условиях
СообщениеДобавлено: Чт дек 19, 2013 20:57:06
Друг Кота
Аватар пользователя

Карма: 94
Рейтинг сообщений: 2204
Зарегистрирован: Ср янв 06, 2010 23:31:56
Сообщений: 3253
Откуда: Боровичи, Новг. обл.
Рейтинг сообщения: 0
Медали: 1
Лучший человек Форума 2017 (1)
savvey писал(а):
mial
Ruzik

прокомментируйте пожалуйста, это тот самый источник от evsi?
с реверсом?

Да, силовая плата разработки evsi.
Ruzik писал(а):
Я почти готов, только больше ни чего нет (не известны переменные).
Это ты готов к сборке контроллера :)) Хотя силовую наверно практически любую можно будет прикрутить. Остальное по схеме ширпотреб.
Предварительную схему в формате дипа прикрепил. Дисплей должен подойти, только размерчик у тебя чуть меньше :)


Вложения:
control_erc12864_V2.rar [18.48 KiB]
Скачиваний: 278

_________________
Прототипы печатных плат на заказ https://radiokot.ru/forum/viewtopic.php?f=54&t=122701


Последний раз редактировалось mial Чт дек 19, 2013 23:27:11, всего редактировалось 1 раз.
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Металлизация отверстий в домашних условиях
СообщениеДобавлено: Чт дек 19, 2013 21:31:07
Друг Кота
Аватар пользователя

Карма: 55
Рейтинг сообщений: 1637
Зарегистрирован: Чт июн 09, 2011 17:17:47
Сообщений: 5725
Рейтинг сообщения: 0
mial
1.4" inch 12864 128x64 Dot Matrix COG Graphic LCD Module Display,ST7565 у меня, куда я смотрел. :(


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Металлизация отверстий в домашних условиях
СообщениеДобавлено: Чт дек 19, 2013 22:20:00
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 717
Зарегистрирован: Ср фев 01, 2006 22:29:02
Сообщений: 3107
Откуда: г.Ростов-на-Дону
Рейтинг сообщения: 0
Бывает. :( Но есть и положительная сторона самому разобраться с дисплеем да навоять что то. :))
Наверно когда подбирали смотрели по внешнему виду а не по контроллеру и не обратили внимания, там контроллер нужен NT7532 , NT7538 , SPLC501 , ST7565
Если смотреть по алишке у китайских котов то вот он.
http://www.aliexpress.com/item/Free-Shi ... 36764.html


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Металлизация отверстий в домашних условиях
СообщениеДобавлено: Чт дек 19, 2013 23:26:14
Друг Кота
Аватар пользователя

Карма: 94
Рейтинг сообщений: 2204
Зарегистрирован: Ср янв 06, 2010 23:31:56
Сообщений: 3253
Откуда: Боровичи, Новг. обл.
Рейтинг сообщения: 0
Медали: 1
Лучший человек Форума 2017 (1)
Так вроде у ST7565 и NT7532 разница минимальна. Если мне память не изменяет там чуть другая инициализация. В любом случае у меня есть OLED с ST7565. Нужно будет разобраться с ним. Либу подправить недолго. :)

_________________
Прототипы печатных плат на заказ https://radiokot.ru/forum/viewtopic.php?f=54&t=122701


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Металлизация отверстий в домашних условиях
СообщениеДобавлено: Пт дек 20, 2013 00:18:07
Друг Кота
Аватар пользователя

Карма: 55
Рейтинг сообщений: 1637
Зарегистрирован: Чт июн 09, 2011 17:17:47
Сообщений: 5725
Рейтинг сообщения: 0
Я смотрел сюда.. http://www.buydisplay.com/default/128x64-cog-2.html
IC or Equivalent NT7532 , NT7538 , SPLC501 , ST7565

Затем сюда.. http://www.aliexpress.com/item/1-4-inch ... 94342.html
Там тоже самое написано..
IC or Equivalent NT7532 , NT7538 , SPLC501 , ST7565

Это разве не одно и тоже?? :dont_know:

Диагональ только разная (вот на это как раз я и не обратил внимания).


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Металлизация отверстий в домашних условиях
СообщениеДобавлено: Пт дек 20, 2013 00:40:37
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 717
Зарегистрирован: Ср фев 01, 2006 22:29:02
Сообщений: 3107
Откуда: г.Ростов-на-Дону
Рейтинг сообщения: 0
Вроде по описанию одно и тоже модели немного разные и все. 1,4 и 1,8 дюйма. По контроллерам вроде тоже все порядке. Я так думаю самый простой способ это как будет инициализация просто подключить да посмотреть что дисплейчик показывать будет.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Металлизация отверстий в домашних условиях
СообщениеДобавлено: Пт дек 20, 2013 10:58:36
Вымогатель припоя
Аватар пользователя

Карма: 4
Рейтинг сообщений: 171
Зарегистрирован: Вт сен 23, 2008 19:36:10
Сообщений: 538
Откуда: Магнитогорск
Рейтинг сообщения: 0
купил серебро... 8) буду сегодня пробовать серебрянный активатор... со своей химмедью старой и новой... надеюсь ни чего не взорвётся...
вот тут п.3 Вливаем нитрат серебра -> в раствор КОН(или наоборот калий в серебро?) при постоянном помешивании?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Металлизация отверстий в домашних условиях
СообщениеДобавлено: Пт дек 20, 2013 13:07:33
Друг Кота
Аватар пользователя

Карма: 55
Рейтинг сообщений: 1637
Зарегистрирован: Чт июн 09, 2011 17:17:47
Сообщений: 5725
Рейтинг сообщения: 0
psychos
Там без разницы, нужно получить оксид серебра в осадке.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Металлизация отверстий в домашних условиях
СообщениеДобавлено: Пт дек 20, 2013 16:31:58
Друг Кота
Аватар пользователя

Карма: 18
Рейтинг сообщений: 1121
Зарегистрирован: Пт ноя 27, 2009 18:12:27
Сообщений: 4625
Откуда: Черкассы, UA
Рейтинг сообщения: 0
psychos писал(а):
буду сегодня пробовать серебрянный активатор...

В больших количествах не заготавливай. Соли серебра взрывоопасны.

_________________

В мире нет вредных веществ, в мире есть вредные количества © Д.И.Менделеев
Когда на форуме переходят на "Вы", в реальной жизни уже давно бьют морду © автор неизвестен.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Металлизация отверстий в домашних условиях
СообщениеДобавлено: Пт дек 20, 2013 16:44:55
Друг Кота
Аватар пользователя

Карма: 90
Рейтинг сообщений: 385
Зарегистрирован: Чт июн 24, 2010 22:59:35
Сообщений: 5705
Откуда: С-Петербург
Рейтинг сообщения: 0
mr_kot писал(а):
Соли серебра взрывоопасны.

Какие соли и насколько опасны, в каких условиях? :shock:
У меня из отходов получено грамм десять нитрата, что с ним делать? :)
Да, и интересно опасно ли хлорное золото.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Металлизация отверстий в домашних условиях
СообщениеДобавлено: Пт дек 20, 2013 18:22:41
Потрогал лапой паяльник
Аватар пользователя

Карма: 1
Рейтинг сообщений: 98
Зарегистрирован: Сб янв 21, 2012 01:47:11
Сообщений: 314
Откуда: СПБ
Рейтинг сообщения: 2
сам нитрат серебра относительно безопасен,
но растворы серебра с аммиаком не следует хранить вообще...
азид\нитрид серебра со временем получается и взрывается ого-го как! даже во влажном состоянии, даже от косого взгляда...

нитрат серебра в кристаллическом состоянии нужно хранить отдельно от любой органики, которую он окисляет, можно в стекле, можно в химстойком пластике, подальше от света, вот и все правила.

вот эти взрываются
http://ru.wikipedia.org/wiki/%D0%9D%D0% ... %B0%28I%29
http://ru.wikipedia.org/wiki/%D0%90%D0% ... 1%80%D0%B0
http://ru.wikipedia.org/wiki/%D0%A4%D1% ... 1%80%D0%B0

косвенными путями могут получится при хранении растворов нитрата серебра в смеси.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Металлизация отверстий в домашних условиях
СообщениеДобавлено: Пт дек 20, 2013 18:47:39
Друг Кота
Аватар пользователя

Карма: 90
Рейтинг сообщений: 385
Зарегистрирован: Чт июн 24, 2010 22:59:35
Сообщений: 5705
Откуда: С-Петербург
Рейтинг сообщения: 0
Про азид серебра, йодистый азот и т.п. взрывчатых веществах немного знаю, сам в молодости увлекался всякими приколами, но чем опасны нитраты и хлориды тяжелых металлов не очень в курсе.
В принципе и обычный сахар, лекарства из аптеки и многие сельскохозяйственные удобрения, газы из туалета при желании можно превратить в взрывчатку. :)
Я даже не говорю про нитрирование глицерина и т.п. опасные опыты. :shock:


Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 12932 ]     ... , , , 350, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 7


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
