СообщениеДобавлено: Пт май 30, 2008 15:55:48
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Ср дек 26, 2007 18:33:00
Сообщений: 420
Рейтинг сообщения: 0
SLvik писал(а):
Что вы имели ввиду под "опторазвязкой"?

Ввиду большой инерционности неонок скорость минимальна и подбиралась опытным путём - чтобы глаз не видел мерцания.

Лампы уже не выпускают как у нас так и у них.
Всё это остатки от былых времён.
Например самая старая моя лампа 1969г меня в проекте ещё не было.
А на иностранных сайтах встречаются экземпляры на наших ИН18.
К сожалению их уже не найти даже за 500р.
Как говорится знал бы я пару лет назад, что понадобятся купил бы штук 30 если не больше.


под опротразвязкой я подразумевал установку чего-то типа 4n33 между анодом лампы и выводами процессора, чтоб его не долбануло, в случае пробоя управляющего транзистора. Это актуально, если у вас есть динамическая индикация. Да, жаль что не выпускаются больше..


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пт май 30, 2008 22:07:53
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7019
Откуда: г. Россия
Рейтинг сообщения: 0
Моя схема так сказать преобразователя уровней


Вложения:
IMG_1701.jpg [30.47 KiB]
Скачиваний: 3208
Вернуться наверх

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вт июн 03, 2008 07:13:17
Открыл глаза
Аватар пользователя

Карма: 2
Рейтинг сообщений: 31
Зарегистрирован: Вс дек 09, 2007 19:25:33
Сообщений: 40
Откуда: Архангельск
Рейтинг сообщения: 0
Уважаемай SLvik немогли бы вы выложить схемы и прошивки ваших часов. Давно ищу их исполнение на микроконтроллере.


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн июн 23, 2008 00:54:03
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7019
Откуда: г. Россия
Рейтинг сообщения: 1
Смотрю особо тему никто не читает - так пишу для себя ну может ещё кому нибудь понравится.
Итак "Электровспоминатель" о котором я говорил ранее готов.
Собран на:
16f628 - часы и т.д.
PT6311 - дисплей
DS1640 - часы
8 x ИВ17
Краткие характеристики:
Память на 63 события (Праздники, дни рождения и т.д.) по 120 символов на каждое сообщение.
Русский / английский шрифт.
Возможность исправлять ошибки в уже написанных сообщениях не переписывая их.
Программируемая коррекция генератора.
Автоматический переход на зимнее время и обратно.
Управление тремя кнопками.

Звуковой сигнал обращает на часы внимание каждые 7 минут
с 6:00 до 23:00 и прокручивается сообщение сработавшего дня.

Настоящей мукой было занести 53 моих сообщения можно было клаву к этому делу подключить, но как говорится "Хорошая мысля приходит опосля" того как плата уже готова.

Вот тут видео

Первая фотка просто часы
Тире мигают поочереди как Ж.Д. шлагбаум.


Следующие фотки:
При нажатии центральной кнопки прокручивается день недели затем число и месяц.
К сожалению нелзья добавить видео поэтому две фотки.


а вот сработал "Электровспоминатель"


Производство платы заняло один день
две недели ушло на написание программы + ещё столько же на вбивание сообщений и устранение ошибок программы.

Вот ещё часики с 2мя термометрами под корпус DVD-ROM`а для компа.

Время.
Температура.


Последний раз редактировалось SLvik Пт ноя 25, 2011 17:00:42, всего редактировалось 3 раз(а).

Вернуться наверх

Регуляторы ViperPlus - решения для источников питания на любой вкус

Решения ViperPlus от STMicroelectronics для построения сетевых источников питания мощностью до 20 Вт любой топологии и конфигурации. Разнообразный выбор микросхем, 50 отладочных наборов и онлайн-симулятор E-Design Suite.

Читать статью>>
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вт июл 01, 2008 17:54:42
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Ср дек 26, 2007 18:33:00
Сообщений: 420
Рейтинг сообщения: 0
SLvik, ну почему же никто не читает эту тему, я читаю время от времени. У меня тоже планов на создание часов громадье, но не хватает времнеи и разнообразия индикаторов. Вас же поздравляю с наличием и того и другого :) (судя по вашей продуктивности).

PS По поводу часов на ИВ-17 вы меня опередили, купил недавно, 4шт ИВ-4 (больше не было у продавца :? ), думаю тоже сделать часы на таких индикаторах. Как решаете проблему с корпусам для часов? Часы на ИВ-17 в какой корпус установили?


Вернуться наверх

Время – деньги и наноамперы: применение часов реального времени Maxim Integrated

Зачем использовать внешнюю микросхему часов реального времени (RTC), а не внутренние RTC микроконтроллера? Хотя бы потому, что у RTC MAX31342 производства Maxim Integrated типовое потребление составляет 150 нА при 3 В и температуре 25°С, а у встроенных RTC одного из самых малопотребляющих микроконтроллеров при тех же условиях – примерно 370 нА.

Читать статью>>
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вт июл 01, 2008 20:20:07
Модератор
Аватар пользователя

Карма: 44
Рейтинг сообщений: 229
Зарегистрирован: Чт окт 27, 2005 18:50:07
Сообщений: 11185
Откуда: из мест не столь отдалённых
Рейтинг сообщения: 0
Медали: 2
Получил миской по аватаре (1) Мявтор 3-й степени (1)
Весьма удивлён плодовитостью автора (никакой насмешки!). Симпатичные конструкции. Понравилось многообразие видов индикации. Бывают ещё индикаторы- любой символ образуется из завеченных точек в поле светодиодов. На них можно формировать практически всё, что угодно.
Удачи SLvik в дальнейшей работе!


Вернуться наверх



Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пт июл 04, 2008 01:08:17
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7019
Откуда: г. Россия
Рейтинг сообщения: 0
Здравствуйте
Проблема скорпусами так и остаётся проблемой большинство моих
разработок без корпусов кроме часов для DVD-ROMа - плата рисовалась под корпус DVD-ROMа.
и моих мега-часов т.к. без него никуда

Нету у меня времени на корпуса, да и просто лампы без корпуса мне нравятся больше, разве что под плату корпус - чтобы не пылилась.

Сейчас надыбал корпус от калькулятора "Искра-120" здоровенный такой я с него дёргал ИН-14е для часов
Думаю собрать в нём лабораторный Б.П.
Вольтметр и амперметр уже готовы тоже на 3xИН12+ИН15 сейчас ищу подходящий транс около 20А & 40V на выходе и работа тронется дальше.
Что касается моей "Плодовитости" да, когда мне интересно меня не остановить. Вот и сейчас я уже собрал плату для ИН-18x часов, но пока у меня их четыре,а мне надо 7шт. Так что исчу.
Повторюсь: на лампах типа ИН кроме часов особо ничего не соберёшь.
По поводу ламп с точками во первых я столько их не найду в таком количестве.
Во вторых меня всегда поражало то, что на них раньше делали просто часы когда можно сделать красивее чтото типа бегущей строки ну и т.п.
В третьих если делать бегущую строку, то у меня уже есть на светодиодах длиной около 2х метров, а на этих лампах во первых будет бешеное энергопотребление (Возьмите хотябы накал) да и будет море драйверов на эти лампы да и опять-таки где их взять в таком кол-ве.


Вернуться наверх



Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пт июл 04, 2008 01:32:54
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7019
Откуда: г. Россия
Рейтинг сообщения: 0
Да ещё забыл спросить
Не знает ли кто где раньше применялись лампы ИН-28 просто 0 и жирное такое пятно на всю лампу по поим тестам она работает от напряжения не менее 250V у меня нет данных на неё да и в инете ничего кроме продажи их не нашёл.
Мне их подарили когда я брал ИН8е на нашем рынке - говорят сам выкинь, ну выкинуть рука не поднялась но что из них собрать...........?
Разве что рекламную вывеску для сортира из 2х нулей :))
Вот их фотка:
http://www.istok2.com/photo/1732.jpg
К стати v000va вы можете заказать лампы на этом сайте
Я у них заказывал ИНС1, ИН4 и панельки.
Не сочтите за рекламу.


Вернуться наверх


Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пт июл 04, 2008 08:24:10
Друг Кота

Карма: 17
Рейтинг сообщений: 167
Зарегистрирован: Пт авг 25, 2006 09:26:19
Сообщений: 5277
Откуда: Москва
Рейтинг сообщения: 0
SLvik писал(а):
Да ещё забыл спросить
Не знает ли кто где раньше применялись лампы ИН-28 просто 0 и жирное такое пятно на всю лампу ...


В метро используются, в часах, что над входом в тоннель висят. Они индицируют текущее время и время интервала между поездами.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Сб июл 05, 2008 23:21:25
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7019
Откуда: г. Россия
Рейтинг сообщения: 0
Не понял
Из них что, набирают табло, а нули тогда зачем - что они показывают
У нас просто нет в городе метро
сколько же их там.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вс июл 06, 2008 09:28:38
Первый раз сказал Мяу!
Аватар пользователя

Зарегистрирован: Пт фев 08, 2008 10:30:04
Сообщений: 39
Откуда: трехгорный
Рейтинг сообщения: 0
если я все правильно понял то как раз ин-28 является элементом табло "точкой" на большом растоянии эти 0 станут точками
****
*__*
****
*__*
****
тот же принцып в больших led экранах которые стоят в городе
там светящиеся элементы светодиоды


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вс июл 06, 2008 12:16:11
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7019
Откуда: г. Россия
Рейтинг сообщения: 0
Так в том то и дело там в ИН28х всего два катода и один анод
Один катод, тот что под анодом (сетка) это неоновое пятно.
А сверху 0 зачем он если пятно уже есть.

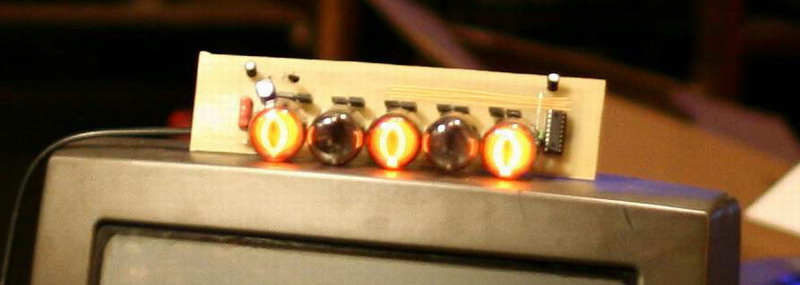

PS. вчера собрал чтото вроде гирлянды на ИН28х 5 ламп
вроде прикольно получилось - оставил на ночь, а утром от этих самых нулей почернели лампы толи я с током переборщил Х.З.
Нет ли у кого паспорта на них.
Хотябы знать рабочий ток нуля и пятна - они разные.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вс июл 06, 2008 12:32:36
Модератор
Аватар пользователя

Карма: 26
Рейтинг сообщений: 57
Зарегистрирован: Пн апр 03, 2006 11:43:25
Сообщений: 4519
Откуда: Санкт - Петербург
Рейтинг сообщения: 0
Медали: 3
Получил миской по аватаре (1) Мявтор 2-й степени (1) Мявтор 3-й степени (1)
Дык на большом расстоянии (большом по отношению к элементу отображения, ну, хотя бы метра 3) все одно - точка получится. :)
Табло там цифровые, знакоместо формируется по принципу семисегментного индикатора, один сегмент-палочка состоит, навскидку, штук из 5-6 таких индикаторов, так что примерно 40 лампочек на знакоместо выходит..

_________________
Оптимизм х (Опыт + Знания) = const


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вс июл 06, 2008 22:26:32
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7019
Откуда: г. Россия
Рейтинг сообщения: 0
Вот нашёл:
http://io.ua/656591
фотка часов в метро на Украине.
там видно, что горят пятна, но не нули.

А вот горят нули с расстояния в 4.5 метра.
Поставьте в ACDsee формат 1:1 (без увеличения) и увидите всё равно видно нули.
По второй и четвёртой лампам видно как они за ночь почернели.
Я думаю тут бы помог паспорт, что идёт с лампами в упакоаке, но найти его я не могу.
Может этот 0 не предназначен для отображения какой либо информации Х.З.


Вложения:
IMG_1972.jpg [45.79 KiB]
Скачиваний: 2385
Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн июл 07, 2008 11:16:07
Первый раз сказал Мяу!
Аватар пользователя

Зарегистрирован: Пт фев 08, 2008 10:30:04
Сообщений: 39
Откуда: трехгорный
Рейтинг сообщения: 0
кажись нашел паспорт на них :)


Вложения:
1732_1.rar [72.15 KiB]
Скачиваний: 991
Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн июл 07, 2008 11:39:32
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Ср дек 26, 2007 18:33:00
Сообщений: 420
Рейтинг сообщения: 0
В ИН-28 нолик служит скорее всего для поджига в темноте. В паспортах на те же ин-14 рекомендуют запятую для этого использовать. Так что ноль можно не пользовать. :))


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн июл 07, 2008 11:42:06
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Ср дек 26, 2007 18:33:00
Сообщений: 420
Рейтинг сообщения: 0
SLvik писал(а):
Здравствуйте
Что касается моей "Плодовитости" да, когда мне интересно меня не остановить. Вот и сейчас я уже собрал плату для ИН-18x часов, но пока у меня их четыре,а мне надо 7шт. Так что исчу.

Да Вы богатенький Буратнино :)) 4 таких лампочки :)


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн июл 07, 2008 11:45:10
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Ср дек 26, 2007 18:33:00
Сообщений: 420
Рейтинг сообщения: 0
В догонку, по поводу ИН-28. У них рабочее напряжение 310В, аккурат для использования их сразу после диодного моста. Продумано однако.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн июл 07, 2008 20:32:41
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7019
Откуда: г. Россия
Рейтинг сообщения: 0
Цитата:
Да Вы богатенький Буратнино 4 таких лампочки

Совсем нет Две мне подарили ну а две пришлось купить по 400р за шт.
Даи потом, если уже сейчас их нет то потом вообще не найдёшь.
Да и применялись они в своё время не ахти как часто поэтому их мало,
а таких как ИН4, ИН12А, ИН16, ИН17 и др. полно но тоже до поры до времени их тоже не будет через пару лет и будут гонятся за ними как сейчас за ИН18ми.
К стати их сейчас и за 1000р не найти, а через интернет просто нереально разметают влёт кому не напишешь - проданы.
А мне надо то их всего на одни часы - для себя, не на продажу.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн июл 07, 2008 20:57:43
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7019
Откуда: г. Россия
Рейтинг сообщения: 0
Огромное спасибо ivee

А ведь я уже начал догадываться........
0 это анод пятно это катод ну и сетка это сетка.
Как я понял они включаются все параллельно через резистор на постоянное сетевое напряжение а переключаются сетками
хотя время запаздывания возникновения разряда большое 1с.
Ну чтож будем работать в этом направлении.
В моей конструкции сетка является анодом, а пятно и 0 катодами.
Почернели лампы изза оседания частиц металла с нуля на стекло
Ноль гореть не должен.
Хотя нули тоже неплохо смотрятся. жаль
Но собирать из них часы чёто неохота да и ламп мало.
Оставлю гирлянду из пятен.

Цитата:
В ИН-28 нолик служит скорее всего для поджига в темноте. В паспортах на те же ин-14 рекомендуют запятую для этого использовать. Так что ноль можно не пользовать.


Про ИН14 не читал не знаю они и без этого хорошо по динамической индикации работают.
А ноль просто нельзя использовать в качестве катода, если лампы за ночь почернели, то через неделю их совсем видно не будет. :shock:


Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 45841 ]     ... , , , 12, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 14


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
