ax-9 писал(а):железо для дроселя в ZVS Лучший вариант
Имеется в виду порошковое железо (желтые с белым кольца)?
ЗЫН писал(а):все как на схеме
Надо описывать всё. Так непонятно. Резисторы по 330Ом бери, стабилитроны Д815Е или подобные, контурный кап д.б. очень хорошим. 73-17 не дай Бог ставить. Вспухнут и загорятся. В первичку 5+5 витков. То, что искра мелкая, м.б. напутал с фазировкой, а м.б. с диодами обратными от затворов (см. схему... там ХЕРы стоят). Дроссель делай сам. 30 витков проводом 0,8 на подходящем по размеру кольце.
ax-9 писал(а):железо для дроселя в ZVS Лучший вариант
Имеется в виду порошковое железо (желтые с белым кольца)? .
Нет самое что не наесть трасформаторное железо пластинами!!! тамже в дроселе ток то постоянный!!!! а следовательно - 1) дросель должен быть с разомкнутым магнитопроводом 2)для него имеет значение только индуктивность!
ax-9 писал(а):Могу фотки сделать с осцилограммами если хотите?
А что, интересно Только лучше так, чтобы было сравнение с ферритовым дросселем. У меня дроссель на кольце 2000НМ. Если интересна работа моего автогена, можно чуть взад полистать
ax-9 писал(а):Могу фотки сделать с осцилограммами если хотите?
А что, интересно Только лучше так, чтобы было сравнение с ферритовым дросселем. У меня дроссель на кольце 2000НМ. Если интересна работа моего автогена, можно чуть взад полистать
О у меня тоже как раз есть ферритовое здоровое кольцо 2000ка, у тебя сколько витков? для чистоты эксперимента? Фотки завтра будут.
Пробовали Хуже, чем с кольцом. Даже, если замкнуть одну половину сердечника второй. Пробовал разъединить половины при включенном девайсе Там такое намагничивание, что не осилил Видать, индуктивность рассеивания дросселя делает весомый вклад..
Мои ложные убеждения о "выгодности" дросселя на железе были разбиты систематизированным подходом измерений=) Спойлер Обычный ZVS, контурный кап 1.97uf полипропилен Х2, питание 12в 10а БП АТХ, в первичке 5+5 вторичка штатная (ТВС-110ПЦ15), мерял на резисторе в 0,1ома между (+) и дросселем. первые две фотки холостой ход ферит и железо измерялось на 0,02в на деление Спойлер Вторые две фотки под нагрузкой - небольшая дуга, 0,1в на деление ферит и железо Спойлер Как видно железо перестаёт быть индуктивностью и становится обогревателем, что наглядно продемонстрировал последний дроссель на болту. P.S. если фотки большие зажимаем контрол и крутим колёсико =)
кольца то у меня есть но диаметр 2-3см, они подходят или надо чтото побольше? фазировка стоит встречная (нарисовал как у меня, возможно не той стороной полевики нарисовал,но у меня они правильно включены) p.s. серый прамоугольник понимать как строчник со вторичкой

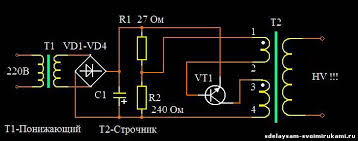

Народ,в чем может быть проблема ? Собирал я свой строчник по этой схеме https://encrypted-tbn3.gstatic.com/imag ... T9RgYRn0gY Подключал трансформатор с блока питания на 9 вольт. Первичку всю выкинул,намотал 5 витков толстого провода и 25 тонкого ,размер не знаю .После подключения получал 4кв ,судя по дуге . Примерно 4 миллиметра. Потом пробила вторичку,так как она была ни чем не защищена . И я стал мотать новый трансформатор . Каркас и сердечник железный взял с счетчика старого .Начал мотать ,все заливал клеем. моментом ,потом еще каким-то ,он когда застывает ,хрупким становиться(в 4 местах еще и залентой) . Думаю он лучше будет. Вот намотал примерно витков 3000 если не больше ,не считал просто ) на верх смотал 5 витков толстого провода и 25 тонкого ,подключил к блокинг-генератору и ничего . Слышно только как транс пишит .А дуги нету ,воообще ,никакой. Брался за выводы вторички,писк менялся ,можно даже было музыку играть на нем )))И кстати ,не только мой не работал ,еще не работал который я с телика вытащил ,он тоже пищел ,но не было дуги. Я в растерянности ))В схеме 2 резистора 280 ом(точно не уверен,но вроде столько ,но не больше 300) и 33 ом. Конденсатор на 1000мкф 25 в. Транзистор кт805ам. (есть 808а и 803а может с ними что получиться ???)
FluDistvut писал(а):в чем может быть проблема ? Собирал я свой строчник по этой схеме
Проблема, во-первых, в схеме. Перепутана полярность диодного моста. Вторая проблема:
FluDistvut писал(а):Каркас и сердечник железный взял
Ферритовый сердечник надо. Железо не работает на ВЧ. Точнее, работает, но потери адовые просто. Ещё совет: резистор с плюса питания в базу надо взять около 200 Ом для низковольтного питания, а вместо резистора с базы на землю - конденсатор 330нФ. Среднюю точку этого подключать к базе через резистор Ом на 8-12. Получше будет.
Хочу запитать строчник от лампы 6п13п или 6п21п т.к. я не хочу мотать первичку, я хочу взять заводскую, она расчитана на 130-140 вольт и 15 килогерц ни в одной из схем лампового строчника не написана частота генерации, просто 60-70 витков и нескольконадцаць нанофарад я бы мог пересчитать себе нужную емкость (имея частоту з.первички, напряж и мощу(ватт 50 где-то) получаем индуктивность) но в том то и дело, что нигде не написана частота ламповых строчников.
поменял первичку на ZVS-ура! дуга! при 12(точно сказать не могу, но с выпрямлением получается 14-15 вольт) вольтах (транс-мост-кондер, всеравно пульсации) дуга на 2-2,5см желтая через время бело-голубая (толи сама сила тока меняется толи это пары железа (электроды плавятся) провода высоковольтные от телеков) удвоил напряжение (28-30 вольт) дуга стала больше (примерно в 1,5раз) тоесть 3-4см и тоже через время светлеет почему я не вижу 5-7см дуги? питальник мощный (250ват) феты-260тые из всего греется только первичка (1-1,5см вроде медь) ито не так сильно (возможно минут через 10 начнет плавиться изоляция) индуктивность- самая толстая (толщина провода) обмотка от торроидального транса (там есть основной транс и кольцевидные дроссели с несколькими обмотками(или это тоже трансы?)) из БП от компа
вот что у людей получается
вот что у меня (24-30v)
щас пойду, перепаяю дроссель на кольцо с 30 витками 1мм
Да будут трещать стримеры и пахнуть озоном пока живем мы, ХВшники Спойлер
ЗЫН писал(а):не написана частота генерации, просто 60-70 витков и нескольконадцаць нанофарад
Ну, в автогенах частота зависит от контура в большей степени... Но и от нагрузки тоже. При определённой нагрузке частота падает. У меня падала вплоть до звукового диапазона.
ЗЫН писал(а):бело-голубая
Изоляция сгорает и дуга меняет цвет.
ЗЫН писал(а):почему я не вижу 5-7см дуги?
Надо сперва огласить параметры своей схемы... Тогда, может, и скажу, почему
ЗЫН писал(а):питальник мощный (250ват)
Не такой уж и мощный. Как минимум, питальник должен обеспечить напряжение без просадки не менее 30В и ток при этом около 10А. Чем жирнее ёмкости в выпрямителе, тем лучше. Но без фанатизма. 20000мкФ хватит. Дроссель надо на феррите или порошковом железе... Для питания около 25В смело можно мотать первичку 3+3 витка. Проводом монтажным с 2мм жилой.
просадку померяю до сегодня стоял кондер 680мкФ, поставил 2000мкФ дуга стала больше, но от 12 вольт все-равно не более 3-4см попробую набрать кондеров до 10 000мкФ провода стали правиться (от дуги) пару секунд и дуга зеленая (электрод медный) решил поиграться с высокой температурой, на 1 контакт поставил шунт на 200ампер а на второй мет стержень с 3 мм толщиной через секунд 30 конец электрода начал если не гореть, то испаряться (очень ярко) сам конец стержня красный, надо пофотать а запас напряжения вплоть до 80-100 вольт но все-таки хочется при относительно низком напряжении получить хороший результат (4-5см от 12 вольт, а не как у меня 4-5см от 24 вольт ) вот и спрашиваю насчет схемы: все как надо, резисторы 5ватные, дроссель я уже говорил 30 витков 1мм на кольце, еле греется, транзы irfp260 вообще холодные, первичка 2 по 5 витков немного греется, вторка от советского строчника, выпрямитель (мост на 25 ампер немного греется,а он у меня нигде не грелся, даже при случайном КЗ) кондер сов бочка 50 вольт 2000мкФ (надо допаять остальне, но ,думаю, результата не даст, шипение 100Гц дуги уже прошло) провода в основном от компового БП (пару ампер вытянут) но вродь не греются, те, что короткие- сечением больше 1мм в общем все как надо стоил ли фильтровать выпрямитель от помех(чтоб в сеть не ушли)? хочу поставить на него 2 или 3 вторки последовательно и от них питать SGTC
Да будут трещать стримеры и пахнуть озоном пока живем мы, ХВшники Спойлер
ЗЫН писал(а):но все-таки хочется при относительно низком напряжении получить хороший результат
Для этой схемы это - унриал Разве что, если поставить полевики, которые открываются полностью от 5В. Этой схеме как минимум 25В надо. Неоднократно уже говорилось.
ЗЫН писал(а):первичка 2 по 5 витков
Слишком много. Я уже говорил. Для низкого напряжения 2+2 или 3+3 витка надо. Толстым проводом (более 2мм).
ЗЫН писал(а):стоил ли фильтровать выпрямитель от помех
Обязательно. Плёнки на электролиты налепить. Сколько не жалко. У меня батарея из 3-х кондеров. На каждом висит по плёнке 4,7мкФ 63В.
ЗЫН писал(а):2 или 3 вторки последовательно
Только первичка у них д.б. общая. Т.е. пара второк - это пара сердечников с общей первичкой.
Только лучше так, чтобы было сравнение с ферритовым дросселем. У меня дроссель на кольце 2000НМ.
Там такое намагничивание, что не осилил
